- Seite 1 1ZSE 2750-108 de, Rev. 3, 2001-05-30 Transformatordurchführungen Typ GOM Technische Anleitung...
- Seite 2 Anwendungen ab. Informationen zu speziellen Anwendungen, die in dieser Anleitung nicht beschrieben werden, erhalten Sie direkt von ABB oder einem autorisierten Vertreter. ABB gewährt keine Garantie und übernimmt keinerlei Haftung für die Genauigkeit der Informationen in diesem Dokument oder deren Nutzung. Alle Angaben in diesem Dokument...
-
Seite 3: Inhaltsverzeichnis
Inhalt Konstruktion __________________ Schirmform _________________________ Prüfanschluss _______________________ Prüfung ______________________ Abmessungen _________________ Elektrische Daten ______________ Allgemeine technische Daten _____ Anschlussdaten ________________ Innerer Anschluss ____________________ Steifer Stangenleiter __________________ Äußerer Anschluss ___________________ Endabschirmungsdaten _________ Lichtbogenschutzhörner _________ Leitungsbelastung ______________ Überlastbarkeit von Durchführungen _____ 10 Kurzzeitstrom _______________________ 10 Dynamischer Grenzstrom ______________ 10 Bestelldaten __________________... -
Seite 4: Konstruktion

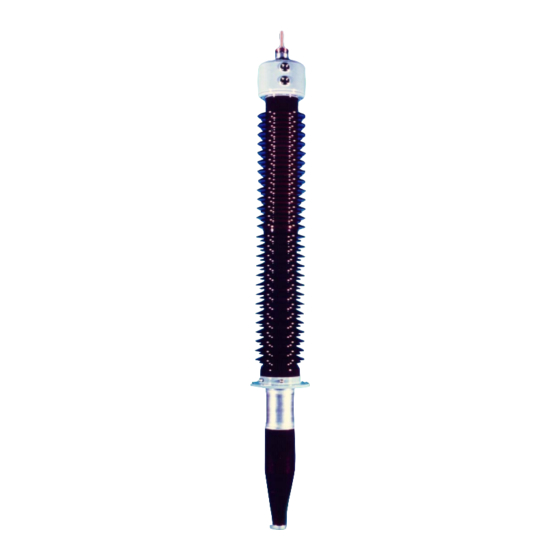

Ende Flansch und oberes Gehäuse werden durch eine gom_0010 Schicht Zweikomponentengrundierung sowie einen Abb. 1. Transformatordurchführung vom Typ GOM grau-blauen Deckanstrich geschützt. Die Durchführungen werden mit Ölfüllung geliefert und sind einsatzbereit. Wird die Durchführung mit einer vertikalen Neigung über 45° montiert, müssen unter Umständen spezielle Maßnahmen ergriffen werden, um... -
Seite 5: Prüfanschluss
Prüfspannung für den Prüfanschluss beträgt 2 kV/50 Hz für die Dauer von einer Minute. Die maximale Betriebsspannung liegt bei 600 V. goh_0010 Abb. 3. Prüfanschluss Prüfung Bei ihrer Herstellung und Endmontage wird die Durch- Messungen zur Ermittlung interner Teilentladungen (TE- führung einer Reihe von Routinetests unterzogen. -
Seite 6: Abmessungen
Kabels Prüfanschluss Geerdete Schicht M12 für Aufhängeösen/ Erdungsanschluss M6 x 10 an Lochkreis D=90 in Mutter am unteren Ende D=20 (12x) gom_0013 Abb. 3. Abmessungen Katalognr. Farbe Masse Abmessungen Kriechstrecke (mm) Biegebelastung (N) (kg) Nennwert Geschützt 0-30° 30-45° Einmin. -
Seite 7: Elektrische Daten
Transformatoröl, max. tägliche Öldurchschnittstemperatur 90°C, max. zeitweise Öltemperatur 115°C Ölstand unter dem Durchführungsflansch: max. 30 mm Max. Mediumdruck: 100 kPa Überdruck Kennzeichnungen: gemäß IEC/IEEE Wenden Sie sich an ABB, wenn Umgebungsparameter vorliegen, die die o.g. Standardspezifikation überschreiten. 1) IEC 60815 “Anleitung zur Isolatorauswahl bezüglich verschmutzter Bedingungen”. -
Seite 8: Anschlussdaten
Ring, einem Spannring, Dichtungsbolzen gom_0015 D=40 und Unterlegscheiben. Der Dichtungsring ist aus Edel- Abb. 5. Steifer Stangenleiter und äußerer Anschluss stahl gefertigt. Er trennt Kupfer- und Aluminiumteile und verhindert damit eine Korrosion. Der Bolzen wird zuerst mit drei M10-Bolzen an der Katalognr. -
Seite 9: Endabschirmungsdaten
Ende, die sich an der Verbindung zwischen dem isolierten Leiter von der Transformatorwicklung und dem Seilleiter in der Durchführung befindet. ABB berechnet und liefert Abschirmungen separat. Die Lieferung erfolgt vollständig mit Befestigungsschrauben und Unterlegscheiben. Die Abschirmungen bestehen aus Aluminium und sind mit Epoxidharz oder Pressspanplatten isoliert. -
Seite 10: Leitungsbelastung
Durchführung und Leiter widerstehen dem 2,5-fachen Wert für den Kurzzeitstrom (1 s). Überlastbarkeit von Durchführungen Wenn an den Leitern für GOM-Durchführungen 120% des Transformatornennstroms anliegen (gemäß IEC 60137), gelten die Durchführungen als in der Lage, den Überspannungsbedingungen gemäß IEC 60354 ohne weitere Erklärungen oder Prüfungen standzuhalten. -
Seite 11: Positionierungsempfehlungen
Die nebenstehenden Empfehlungen sind als Orientierungshilfe gedacht, wenn keine vollständigen Berechnungen ausgeführt werden. Abstand zu Interner Isolationspegel des Min. Abstand unisolierten Transformators A (mm) Teilen 850-360 Geerdete 950-395 Schicht 1050-460 Abstand zu flacher Oberfläche, z.B. Tank gom_0018 oder Kernpresselement Abb. 8. Typenschild mit Kennzeichnungsbeispiel... - Seite 12 ABB Power Technologies AB Components Besucheradresse: Lyviksvägen 10 Postadresse: S-771 80 Ludvika, SCHWEDEN Tel.:+46 240 78 20 00 Fax: +46 240 121 57 E-Mail: sales@se.abb.com www.abb.com/electricalcomponents...
