1MRS757685 B
3.7.3.1
RET615
Anwendungs-Handbuch
Das Gerät verfügt über sechs verschiedene Einstellgruppen, die abhängig von den
individuellen Anforderungen eingestellt werden könnnen. Jede Gruppe kann über die
Einstellungen der jeweiligen Einstellgruppe im Gerät aktiviert und deaktiviert
werden.
Je nach Kommunikationsprotokoll muss der erforderliche Funktionsblock in der
Konfiguration instanziiert werden.
Funktionsdiagramme für den Schutz
In den Funktionsdiagrammen sind die Schutzfunktionen des Geräts detailliert und mit
den werkseitig voreingestellten Standardverbindungen dargestellt.
Der stabilisierte und unverzögerte Differentialschutz für Zwei-Wicklungs-
Transformatoren (TR2PTDF1) bietet einen Schutz der
Leistungstransformatoreinheit, z. B. bei Kurzschlüssen an den Wicklungen und bei
Windungsschlussfehlern. Das Gerät vergleicht die Leiterströme an beiden Seiten mit
dem zu schützenden Objekt. Wenn der Differentialstrom der Leiterströme in einem
der Leiter die Einstellung für die stabilisierte Auslösecharakteristik oder die
unverzögerte Schutzstufe der Funktion überschreitet, liefert die Funktion ein
Auslösesignal. Alle Auslösesignale von den Funktionen sind mit der Hauptauslösung
sowie mit den Alarm-LEDs verbunden.
Bei Transformatoren mit steuerbarem Stufenschalter wird empfohlen, die
Stufendaten beim Differentialschutz zu verwenden, da Unterschiede im Verhältnis
der Stufenschalterbewegungen zueinander in TR2PTDF1 korrigiert werden können.
GUID-44121A71-79F7-4CD0-A099-180EA4BFDCAA V1 DE

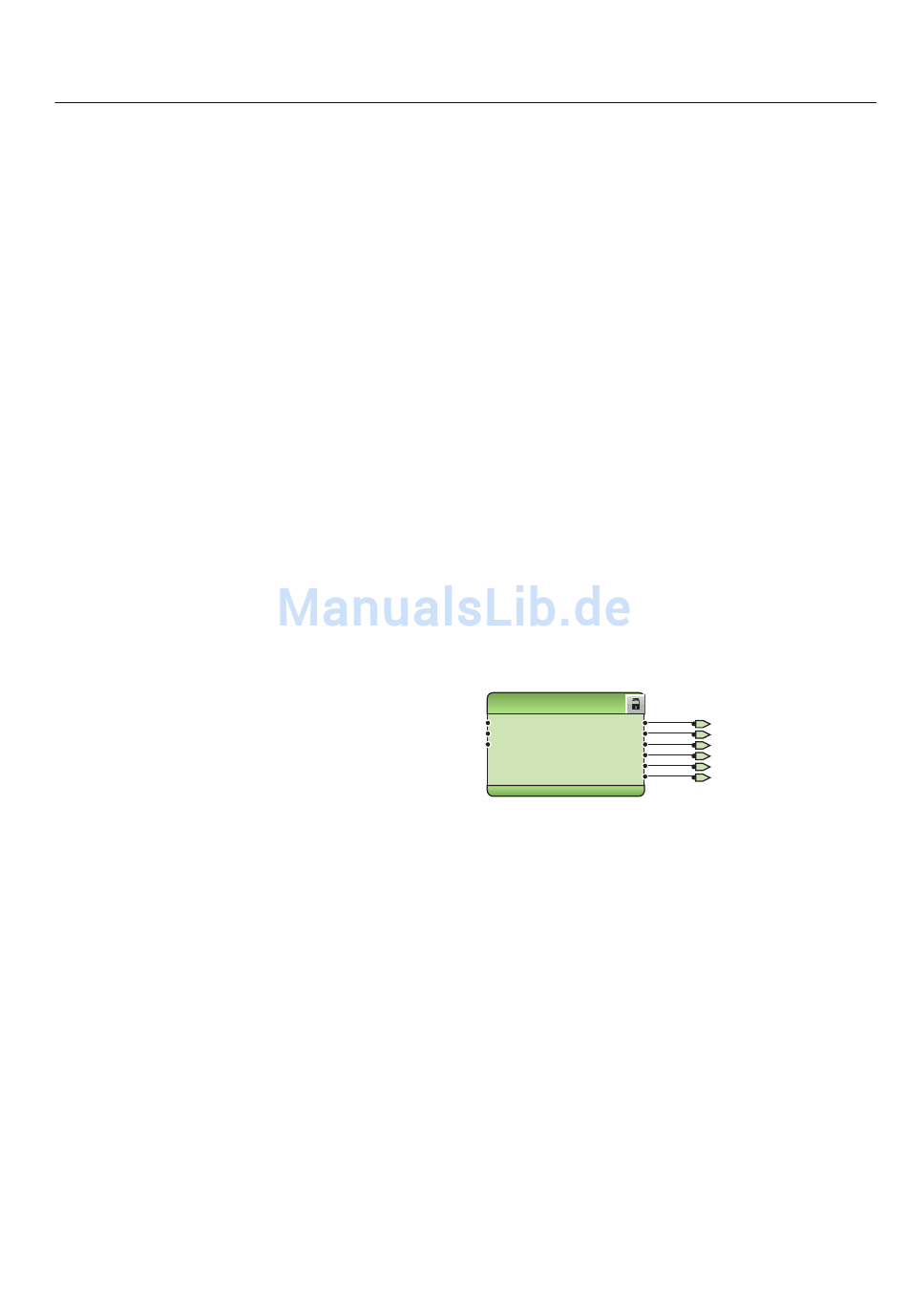

Abb. 189:
Funktionen für den Transformatordifferentialschutz
Für jeden Überstromschutz - und Kurzschlussschutz für die Ober- und
Unterspannungsseite des Transformators stehen drei Leiter-Überstromstufen und zur
Verfügung. Die hohe Stufe der Oberspannungsseite PHHPTOC1 und die
unverzögerte Stufe der Unterspannungsseite PHIPTOC2 können durch Zuschaltung
des Binäreingangs X110:BI1 blockiert werden. Darüber hinaus wird die hohe Stufe
der Oberspannungsseite PHHPTOC1 durch das Anregen der hohen Stufe der
Unterspannungsseite PHHPTOC2 blockiert.
Ein selektiver Reserve-Überstromschutz kann erreicht werden, indem die
Überstromstufen der Ober- und Unterspannungsseite gegenseitig blockiert werden.
Diese Art von Blockierschema ermöglicht ein koordiniertes Überlappen der
Überstromschutzzonen.
RET615 Standardkonfigurationen
TR2PTDF1
BLOCK
OPERATE
BLK_OPR_LS
OPR_LS
BLK_OPR_HS
OPR_HS
BLKD2H
BLKD5H
BLKDWAV
Abschnitt 3
TR2PTDF1_OPERATE
TR2PTDF1_OPR_LS
TR2PTDF1_OPR_HS
TR2PTDF1_BLKD2H
TR2PTDF1_BLKD5H
TR2PTDF1_BLKDWAV
145
