Siemens UP 588 Technische Produkt-Informationen

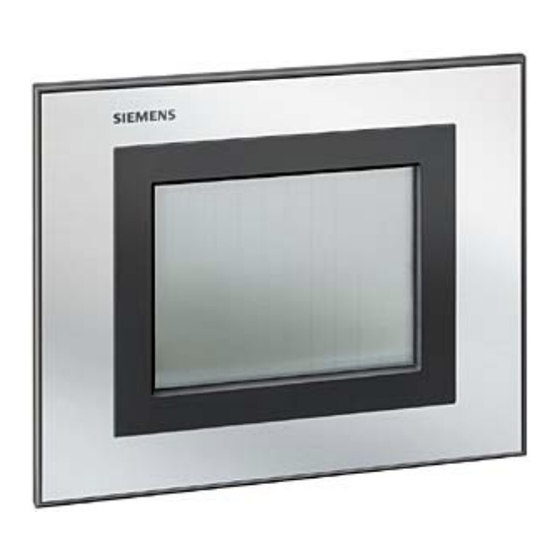

Touch-Panel UP 588
Touch-Panel UP 588/11
Touch-Panel UP 588/21
Zubehör: Designrahmen Aluminium eloxiert
Produkt- und Funktionsbeschreibung
Das Touch-Panel UP 588 ist ein multifunktionales Anzei-
ge-/Bediengerät für den EIB. Basis des Gerätes ist ein LC-
Display mit 320 x 240 Pixel Auflösung und integriertem
resistiven Matrixtouch mit 6 x 10 Feldern. Das Display
verfügt über eine Hintergrundbeleuchtung, die bei Be-
dienung aktiviert und nach einer parametrierbaren Zeit
automatisch abgeschaltet werden kann.
• Touch-Panel UP 588
grüne Hintergrundbeleuchtung
• Touch-Panel UP 588/11
weiße Hintergrundbeleuchtung
• Touch-Panel UP 588/21
weiße Hintergrundbeleuchtung
In Verbindung mit dem zugehörigen Applikationspro-
gramm kann das Display zur Darstellung und Bedienung
von bis zu 70 EIB-Standardfunktionen auf 7 Anzeigesei-
ten, zur Darstellung einer Alarmseite mit 4 Alarm- und 2
Textmeldungen und zur Ausführung von Zeitsteuerungs-
aufträgen eingesetzt werden.
Für das Touch-Panel ist folgendes Zubehör erforderlich:
Designrahmen Aluminium eloxiert
Applikationsprogramme
01 07 Touch-Panel 802103
• Darstellung und Bedienung von bis zu 70 EIB-
Standardfunktionen auf 7 Anzeigeseiten
• Darstellung einer Alarmseite mit 4 Alarm- und 2 Text-
meldungen
• Ausführung von Zeitsteuerungsaufträgen
• 8 Szenen mit 10 Kommunikationsobjeken sind möglich
• Anzeige von Datum und Uhrzeit
Siemens AG
Bereich Automation and Drives
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
5WG1 588-2AB01
AC 230V
5WG1 588-2AB11
AC 230V
5WG1 588-2AB21
AC / DC 24V
5WG1 588-8AB01
UP 588, 4 Seiten
© Siemens AG 2004
Änderungen vorbehalten
Technische Produkt-Informationen
Installationshinweise
• Das Gerät kann für feste Installation in Innenräumen,
für trockene Räume, zum Einbau in UP-Dosen verwen-
det werden.
V
WARNUNG
• Das Gerät darf nur von einer zugelassenen Elektro-
fachkraft installiert und in Betrieb genommen werden.
• Das Gerät darf nur in Verbindung mit den genannten
Zubehörteilen, insbesondere der genannten UP-Dose
eingesetzt werden.
• Innerhalb der UP-Dose dürfen keine 230V Geräte, die
nicht zum Lieferumfang gehören, eingesetzt,
oder 230V Leitungen durchgeschleift werden!
• Die geltenden Sicherheits- und Unfallverhütungs-
vorschriften sind zu beachten.
• Die Netzspannung darf erst zugeschaltet werden, wenn
das Gerät vollständig montiert ist.
• Auf sichere Trennung zwischen Busleitung und 230V-
Versorgung ist zu achten.
• Bei der Planung und Errichtung von elektrischen Anla-
gen sind die einschlägigen Richtlinien, Vorschriften und
Bestimmungen des jeweiligen Landes zu beachten.
Technische Daten
Spannungsversorgungen
• Busspannung: erfolgt über die Buslinie
• Externe Spannungsversorgung für:
• Touch-Panel UP 588 und Touch-Panel UP 588/11
230 V AC ±10%, 50/60 Hz
• Touch-Panel UP 588/21
12 - 36V DC, 120mA
10 - 28V AC, 50/60 Hz, 120mA
Bedienelemente
• Lerntaste zum Umschalten Normal- /Adressiermodus
• Resistiver Matrixtouch mit 6 x 10 Feldern
(berührungssensitives Display)
Anzeigeelemente
• Programmier - LED rot zur Anzeige Normal/Adressier-
modus
• Grafikfähiges Display 320 x 240 Pixel mit Hintergrund-
beleuchtung
instabus EIB
Juli 2004
5WG1 588-2AB01
5WG1 588-2AB11
5WG1 588-2AB21
5WG1 588-8AB01
Technik-Handbuch
Update: http://www.siemens.de/gamma
2.3.1.4/1
