A Division of Cisco Systems, Inc.
2
4 ,
GHz
802.11g
Wireless
WUSB54GS (DE)
Modell-Nr.
®
Lieferumfang

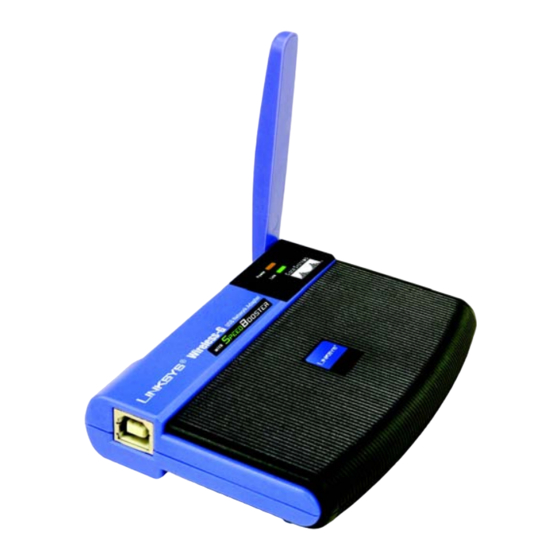

• Wireless-G USB-Netzwerkadapter mit
SpeedBooster
• Installations-CD-ROM
• Benutzerhandbuch auf CD-ROM
• USB-Kabel
• Kurzanleitung (kann auf der CD enthalten
sein)
Wireless-G
USB-Netzwerkadapter
mit SpeedBooster
Kurzanleitung
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Linksys WUSB54GS
Inhaltszusammenfassung für Linksys WUSB54GS
- Seite 1 ® A Division of Cisco Systems, Inc. Lieferumfang • Wireless-G USB-Netzwerkadapter mit SpeedBooster • Installations-CD-ROM • Benutzerhandbuch auf CD-ROM • USB-Kabel • Kurzanleitung (kann auf der CD enthalten sein) Wireless-G 802.11g USB-Netzwerkadapter mit SpeedBooster Kurzanleitung Wireless WUSB54GS (DE) Modell-Nr.
-
Seite 2: Starten Mit Der Installation
Starten mit der Installation WICHTIG: Installieren Sie den Adapter erst dann in Ihrem PC, wenn Sie in Schritt 2 dazu aufgefordert werden. Andernfalls erfolgt keine korrekte Installation des Adapters. Legen Sie die Setup Wizard CD- ROM (Setup-Assistenten-CD-ROM) in Ihr CD-ROM-Laufwerk ein. Der Setup-Assistent sollte automatisch gestartet und das Fenster Welcome (WIllkommen) -
Seite 3: Verbinden Des Adapters
Verbinden des Adapters Verbinden Sie ein Ende des im Lieferumfang enthaltenen USB- Kabels mit dem USB-Anschluss des Adapters. Verbinden Sie das andere Ende des Kabels mit einem der USB- Anschlüsse an Ihrem Computer. Sobald der Adapter ange- schlossen ist, sollte die Netzstrom- LED leuchten. -
Seite 4: Einrichten Des Adapters
Einrichten des Adapters Als nächster Schritt wird das Fenster Available Wireless Network (Verfügbares Wireless-Netzwerk) angezeigt. Von diesem Fenster aus können Sie eine der drei Einrichtungsmethoden starten. WICHTIG: Wenn Ihr Netzwerk im Fenster Available Wireless Network (Verfügbare Wireless-Netzwerke) angezeigt wird, lesen Sie weiter bei Einrichten des Adapters mit Available Wireless Network verfügbaren Netzwerken. - Seite 5 Passphrase darf maximal 16 alpha- numerische Zeichen umfassen. Sie muss mit den Passphrasen Ihrer anderen Wireless-Netzwerkgeräte übereinstimmen und ist nur mit Wireless-Produkten von Linksys kompatibel. (Für Wireless-Produkte anderer Anbieter ist die Eingabe eines WEP Key Needed WEP-Schlüssels erforderlich.) WEP Key (WEP-Schlüssel): Der WEP- (WEP-Schlüssel erforderlich)
- Seite 6 Passphrase: Geben Sie eine Passphrase bestehend aus 8 bis 63 Zeichen in das Feld Passphrase ein. Je länger und komplexer Ihre Passphrase ist, desto sicherer ist Ihr Netzwerk. Klicken Sie auf Connect (Verbinden), und fahren Sie mit Schritt B fort. Nachdem der Adapter für das PSK Needed Netzwerk konfiguriert wurde, wird das...
- Seite 7 Einrichten des Adapters mit Secure Easy Setup Mit Secure Easy Setup kann der Adapter einfach und schnell durch Drücken einiger Tasten eingerichtet werden. Bevor Sie jedoch eine Taste drücken, sollten Sie zunächst auf dem Gerät, an das Sie den Adapter anschließen (z. B. Wireless-Router oder Access Point), nach der Taste Available Wireless Network Secure Easy Setup suchen.
- Seite 8 Drücken Sie auf dem Wireless- Router oder Access Point die Tasten für das Cisco Logo oder Secure Easy Setup. Wenn sich diese weiß verfärben und blinken, klicken Sie im Fenster Setup Wizard (Setup- Assistent) auf die Schaltfläche Next (Weiter). Das Logo oder die Taste auf dem Wireless-Router oder Access Point hören auf zu blinken, sobald der Adapter erfolgreich...
-
Seite 9: Verwenden Des Wireless-Netzwerk- Monitors
Verwenden des Wireless-Netzwerk- monitors Verwenden Sie den Wireless-Netzwerk- monitor, um die Verbindungsdaten zu HINWEIS: Greifen Sie erst auf den überprüfen, nach verfügbaren Wireless- Wireless-Netzwerkmonitor zu, NACHDEM Netzwerken zu suchen oder Profile zu Sie den Adapter installiert haben. erstellen, die verschiedene Konfigu- rationseinstellungen enthalten. - Seite 10 Ad-Hoc Mode (Ad-Hoc-Modus) oder Infrastructure Mode (Infrastrukturmodus): Hier wird angezeigt, ob sich der Adapter momentan im Ad-Hoc-Modus oder im Infrastrukturmodus befindet. Signal Strength (Signalstärke): In dieser Leiste wird die Signalstärke angezeigt. Link Quality (Verbindungsqualität): In dieser Leiste wird die Qualität der Wireless- Link Information –...
- Seite 11 Security (Sicherheit): Hier wird der Status der Sicherheitsfunktion des Netzwerks angezeigt. Authentification (Authentifizierung): Dies ist die Methode zur Authentifizierung des Wireless-Netzwerks. IP Address (IP-Adresse): Hier ist die IP-Adresse des Adapters aufgeführt. Subnet Mask (Subnetzmaske): Hier wird die Subnetzmaske des Adapters angezeigt. More Information –...
-
Seite 12: Site Survey
Site Survey (Netzwerksuche) Im Fenster Site Survey (Netzwerksuche) wird links in der Tabelle eine Liste der verfügbaren Netzwerke angezeigt. In dieser Tabelle werden die SSID des Netzwerks, der Kanal und die Qualität des vom Adapter empfangenen Wireless-Signals dargestellt. Sie können auf SSID, CH (Channel) (Kanal) oder Signal klicken, um nach dem entsprechenden Feld zu sortieren. - Seite 13 Refresh (Aktualisieren): Klicken Sie auf Refresh (Aktualisieren), um eine neue Suche nach Wireless-Geräten durchzuführen. Connect (Verbinden): Um eine Verbindung zu einem der Netzwerke auf der Liste herzustellen, wählen Sie das Wireless- Netzwerk aus und klicken Sie auf Connect (Verbinden). Wenn im Netzwerk die Wireless- Sicherheit aktiviert ist, wird ein Fenster geöffnet, in dem Sie aufgefordert werden, die Sicherheitsinformationen einzugeben.
- Seite 14 Profiles (Profile) Im Fenster Profiles (Profile) können Sie verschiedene Konfigurationsprofile für verschiedene Netzwerkeinrichtungen speichern. In der Tabelle links wird eine Liste der verfügbaren Profile mit den entsprechenden Profilnamen und SSIDs angezeigt. Profile (Profil): Hier wird der Name des Profils angezeigt. Profiles (Profile) SSID: Hier wird die SSID angezeigt, d.
-
Seite 15: Importieren Von Profilen
Connect (Verbinden): Um eine Verbin- dung zu einem Wireless-Netzwerk mit einem bestimmten Profil zu erstellen, wählen Sie das Profil aus, und klicken Sie auf Connect (Verbinden). New (Neu): Klicken Sie auf die Schalt- fläche New (Neu), um ein neues Profil zu erstellen. -
Seite 16: Erstellen Eines Neuen Profils
Erstellen eines neuen Profils Klicken Sie im Fenster Profiles (Profile) auf die Schaltfläche New (Neu), um ein neues Profil zu erstellen. Geben Sie einen Namen für das neue Profil ein, Erstellen eines und klicken Sie auf OK. Klicken Sie auf neuen Profils Cancel (Abbrechen), um zum Fenster Profiles (Profile) zurückzukehren, ohne... - Seite 17 Einrichten des Adapters mit einem verfügbaren Wireless-Netzwerk Die verfügbaren Netzwerke werden in der Tabelle in der Mitte des Fensters nach SSID aufgeführt. Wählen Sie das Wireless- Netzwerk aus, zu dem Sie eine Verbindung herstellen möchten, und klicken Sie auf Connect (Verbinden). Wenn Ihr Netzwerk nicht in der Liste aufgeführt ist, klicken Sie auf Refresh (Aktualisieren), um die Liste zu Available Wireless Network...
- Seite 18 Wireless-Produkten von Linksys kompatibel. (Wenn Sie Wireless-Produkte anderer Anbieter verwenden, geben Sie den WEP- Schlüssel bei den entsprechenden Produkten manuell ein.) WEP Key 1 (WEP-Schlüssel): Der eingegebene WEP-Schlüssel muss mit dem WEP-Schlüssel Ihres Wireless- Netzwerks übereinstimmen. Geben Sie für die 64-Bit-Verschlüsselung...
- Seite 19 Sie können auch per E-Mail weitere Unterstützung anfordern. Website http://www.linksys.del Produktregistrierung http://www.linksys.com/de/registrierung Linksys ist eine eingetragene Marke bzw. eine Marke von Cisco Systems, Inc. und/oder deren Zweigunternehmen in den USA und anderen Ländern. Copyright © 2005 Cisco Systems, Inc. Alle Rechte vorbehalten. wusb54gsv2-de-qi-50919A BW...
