Schwingerkonfiguration
Einrichten des Kielversatzes
Mit dem Kielversatz kann die Kieltiefe gegenüber der Wasseroberfläche angeglichen werden, sodass die Tiefe ab
dem Kiel und nicht ab der Schwingerposition gemessen wird. Geben Sie einen positiven Wert für den Kielversatz
ein. Sie können eine negative Zahl eingeben, um eine Kompensation bei einem großen Schiff zu erreichen, das
mehrere Fuß tief im Wasser liegt.
1. Führen Sie abhängig von der Position des Schwingers die entsprechenden Schritte aus:
•
Wenn der Schwinger an der Wasserlinie installiert ist, messen Sie die Distanz von der Schwingerposition
zum Kiel des Schiffs. Geben Sie diesen Wert in Schritt 3 als positive Zahl ein.
•
Wenn der Schwinger an der Kielunterkante installiert ist, messen Sie die Distanz vom Schwinger zur
Wasserlinie. Geben Sie diesen Wert in Schritt 3 als negative Zahl ein.
2. Wählen Sie auf der Startseite die Option
3. Geben Sie die in Schritt 1 gemessene Distanz ein. Vergewissern Sie sich, dass Sie abhängig von der Position des
Schwingers eine positive oder eine negative Zahl eingeben.
4. Wählen Sie Fertig.
Einrichten des Wassertemperaturunterschieds
Sie müssen über einen NMEA 0183-Sensor für die Wassertemperatur oder über einen Schwinger mit
Temperaturmessung verfügen, um die Wassertemperatur messen zu können.
Der Temperaturunterschied kompensiert die Temperaturmesswerte eines Temperatursensors.
1. Messen Sie die Wassertemperatur mit dem an den Plotter angeschlossenen Temperatursensor oder mit dem
Schwinger mit Temperaturmessung.
2. Messen Sie die Wassertemperatur mit einem anderen Temperatursensor oder einem anderen Thermometer, der
bzw. das bekanntlich genaue Daten liefert.
3. Ziehen Sie die in Schritt 1 gemessene Wassertemperatur von der in Schritt 2 gemessenen Wassertemperatur ab.
Dies ist der Temperaturunterschied. Geben Sie diesen Wert in Schritt 5 als positive Zahl ein, wenn der am
Plotter angeschlossene Sensor eine kältere Wassertemperatur als die tatsächliche Temperatur misst. Geben
Sie diesen Wert in Schritt 5 als negative Zahl ein, wenn der am Plotter angeschlossene Sensor eine höhere
Wassertemperatur als die tatsächliche Temperatur misst.
4. Wählen Sie auf der Startseite die Option
5. Geben Sie den in Schritt 3 berechneten Temperaturunterschied ein.
6. Wählen Sie Fertig.
Benutzerhandbuch für Plotter der Serie GPSMAP

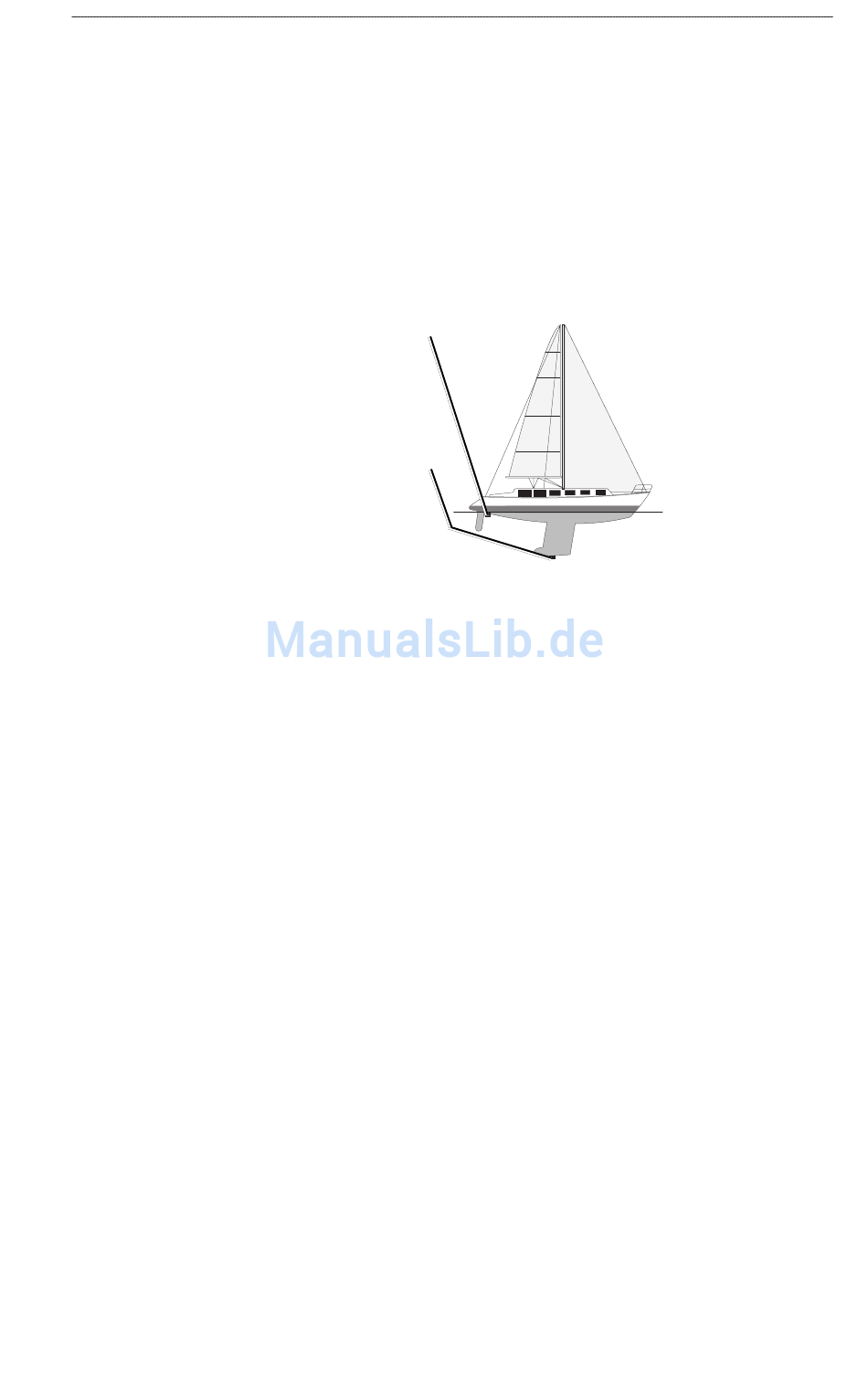

Schwinger an der Wasserlinie
Eine positive Zahl (+) zeigt die
Tiefe an der Kielunterkante an.
Schwinger an der Kielunterkante
Eine negative Zahl (–) zeigt
die Wassertiefe ab der
Wasseroberfläche an.
Konfigurieren
Konfigurieren
Kielversatz
>
Mein Schiff
> Kielversatz.
Mein Schiff
> Temperaturunterschied.
>
700
®
Echolot
