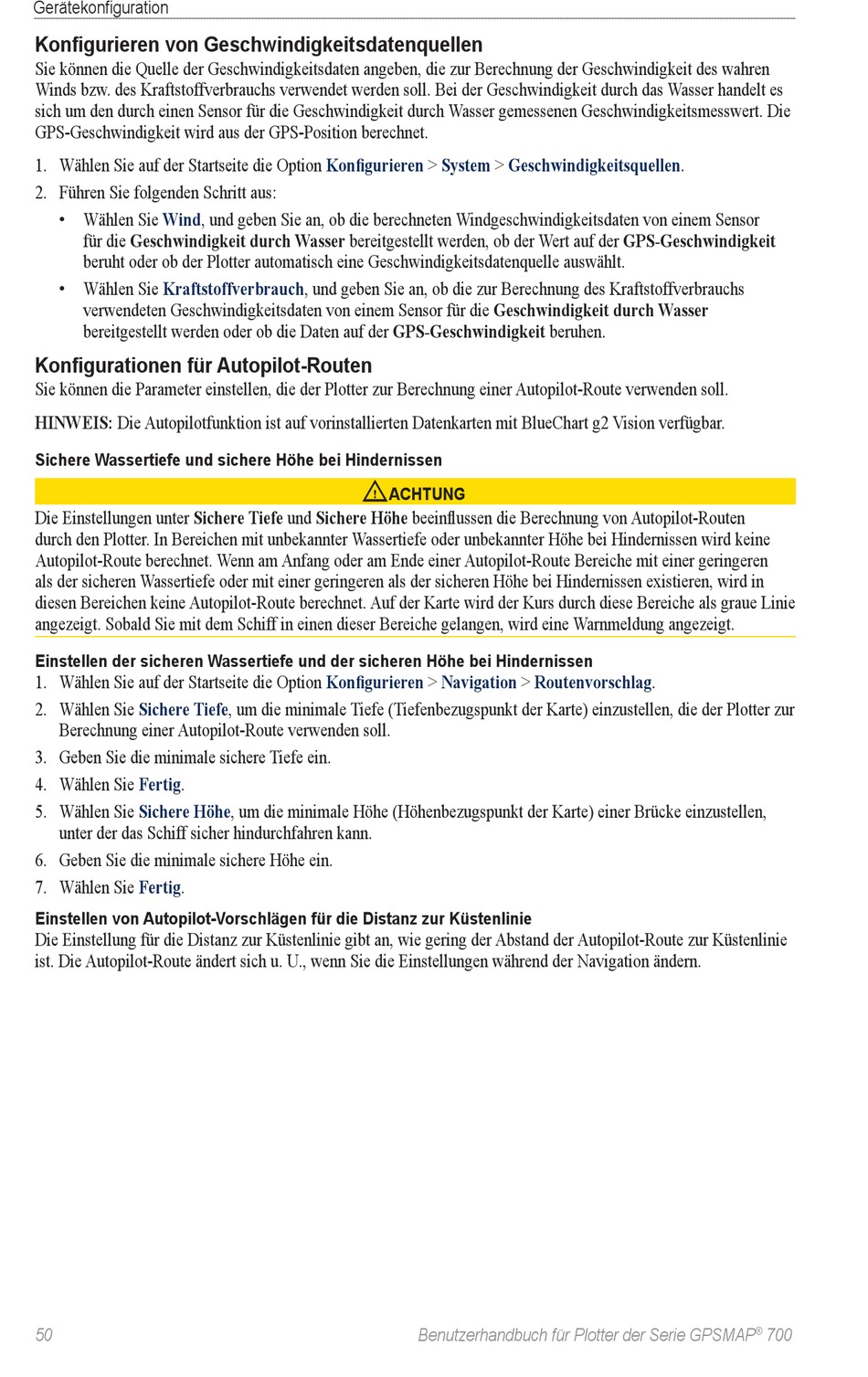

Gerätekonfiguration
Konfigurieren von Geschwindigkeitsdatenquellen
Sie können die Quelle der Geschwindigkeitsdaten angeben, die zur Berechnung der Geschwindigkeit des wahren
Winds bzw. des Kraftstoffverbrauchs verwendet werden soll. Bei der Geschwindigkeit durch das Wasser handelt es
sich um den durch einen Sensor für die Geschwindigkeit durch Wasser gemessenen Geschwindigkeitsmesswert. Die
GPS-Geschwindigkeit wird aus der GPS-Position berechnet.
1. Wählen Sie auf der Startseite die Option
2. Führen Sie folgenden Schritt aus:
•
Wählen Sie Wind, und geben Sie an, ob die berechneten Windgeschwindigkeitsdaten von einem Sensor
für die Geschwindigkeit durch Wasser bereitgestellt werden, ob der Wert auf der GPS-Geschwindigkeit
beruht oder ob der Plotter automatisch eine Geschwindigkeitsdatenquelle auswählt.
•
Wählen Sie Kraftstoffverbrauch, und geben Sie an, ob die zur Berechnung des Kraftstoffverbrauchs
verwendeten Geschwindigkeitsdaten von einem Sensor für die Geschwindigkeit durch Wasser
bereitgestellt werden oder ob die Daten auf der GPS-Geschwindigkeit beruhen.
Konfigurationen für Autopilot-Routen
Sie können die Parameter einstellen, die der Plotter zur Berechnung einer Autopilot-Route verwenden soll.
HINWEIS: Die Autopilotfunktion ist auf vorinstallierten Datenkarten mit BlueChart g2 Vision verfügbar.
Sichere Wassertiefe und sichere Höhe bei Hindernissen
Die Einstellungen unter Sichere Tiefe und Sichere Höhe beeinflussen die Berechnung von Autopilot-Routen
durch den Plotter. In Bereichen mit unbekannter Wassertiefe oder unbekannter Höhe bei Hindernissen wird keine
Autopilot-Route berechnet. Wenn am Anfang oder am Ende einer Autopilot-Route Bereiche mit einer geringeren
als der sicheren Wassertiefe oder mit einer geringeren als der sicheren Höhe bei Hindernissen existieren, wird in
diesen Bereichen keine Autopilot-Route berechnet. Auf der Karte wird der Kurs durch diese Bereiche als graue Linie
angezeigt. Sobald Sie mit dem Schiff in einen dieser Bereiche gelangen, wird eine Warnmeldung angezeigt.
Einstellen der sicheren Wassertiefe und der sicheren Höhe bei Hindernissen
1. Wählen Sie auf der Startseite die Option
2. Wählen Sie
Sichere
Tiefe, um die minimale Tiefe (Tiefenbezugspunkt der Karte) einzustellen, die der Plotter zur
Berechnung einer Autopilot-Route verwenden soll.
3. Geben Sie die minimale sichere Tiefe ein.
4. Wählen Sie Fertig.
Sichere
Höhe, um die minimale Höhe (Höhenbezugspunkt der Karte) einer Brücke einzustellen,
5. Wählen Sie
unter der das Schiff sicher hindurchfahren kann.
6. Geben Sie die minimale sichere Höhe ein.
7. Wählen Sie Fertig.
Einstellen von Autopilot-Vorschlägen für die Distanz zur Küstenlinie
Die Einstellung für die Distanz zur Küstenlinie gibt an, wie gering der Abstand der Autopilot-Route zur Küstenlinie
ist. Die Autopilot-Route ändert sich u. U., wenn Sie die Einstellungen während der Navigation ändern.
0
Konfigurieren
System
>
ACHTUNG
Konfigurieren
>
Navigation
Benutzerhandbuch für Plotter der Serie GPSMAP
> Geschwindigkeitsquellen.
> Routenvorschlag.
700
®
