Inhaltsverzeichnis Verwenden der Hauptseiten ..Anpassen der Datenfelder ....12 Wiederherstellen der Erste Schritte ......Standardeinstellungen von Im Handbuch verwendete Seiten ..........12 Konventionen........1 Karte ..........12 Übersicht über das Gerät ....2 Kompass..........14 Informationen zur Batterie ....3 Verwenden des Kompasses ....15 Einlegen der Batterien ......3 Verwenden der Funktion „Peilen Ein- und Ausschalten des Geräts ..3 und los“ ...........15 Erfassen von Satellitensignalen ..4 Höhenprofil ........16 Tasten ..........4 Öffnen des Hauptmenüs ....17 Navigieren mit Wegpunkten Reisecomputer ........18...
Seite 4
Anpassen des Geräts ....Anhang ........Anpassen von Datenfeldern ....23 Registrieren des Geräts.....35 Datenfeld-Optionen ......23 Aktualisieren der Software....35 Systemeinstellungen ......27 Anzeigen wichtiger Anzeigeeinstellungen ......28 Geräteinformationen .......35 Einrichten von Tönen ......28 Kontaktaufnahme mit dem Support Marineeinstellungen ......28 von Garmin ........35 Einrichten von Marinealarmen ...29 Verwenden der Beleuchtung .....36 Zurücksetzen von Daten....30 Technische Daten ......36 Ändern der Seitenfolge ......30 Optimieren der Anpassen der Einstellungen für Batterielebensdauer .......37 Einheiten .........31 Informationen zu Batterien ....38...
Erste Schritte Erste Schritte Im Handbuch verwendete Konventionen Wenn Sie aufgefordert werden, auf etwas zu WARNuNG ‹ drücken, verwenden Sie die Tasten am Gerät. Lesen Sie alle Produktwarnungen und Verwenden Sie die Wipptaste, um einen sonstigen wichtigen Informationen der Eintrag in einer Liste auszuwählen, Anleitung Wichtige Sicherheits- und und drücken Sie dann die Taste ENTER.

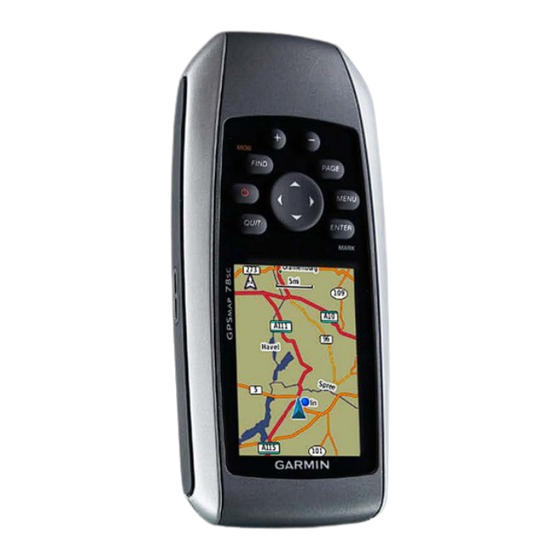

Erste Schritte Übersicht über das Gerät MCX-Anschluss für externe Interne GPS-Antenne Antenne (unter der Schutzkappe) Serieller Anschluss (unter der Schutzkappe) Mini-USB- Tasten Anschluss (unter der Schutzkappe) Batteriefach Anzeige microSD - ™ Kartensteckplatz (unter den Batterien) GPSMAP 78 – Benutzerhandbuch...
Erste Schritte Informationen zur Batterie Ein- und Ausschalten des Geräts Das Gerät wird mit zwei AA-Batterien betrieben. Verwenden Sie Alkali- oder Halten Sie gedrückt. Lithium-Batterien oder NiMH-Akkus. Beste Einstellen der Sprache Ergebnisse erzielen Sie mit vorgeladenen 1. Schalten Sie das Gerät ein. NiMH-Akkus oder Lithium-Batterien (Seite 38).
Erste Schritte Erfassen von Satelliten- Tasten signalen Es kann 30 bis 60 Sekunden dauern, bis Satellitensignale erfasst werden. 1. Begeben Sie sich im Freien an eine für den Empfang geeignete Stelle. 2. Schalten Sie das Gerät gegebenenfalls ein. 3. Warten Sie, während das Gerät nach Satelliten sucht.
Seite 9
Erste Schritte QuIT Drücken Sie die Taste Wipptaste Drücken Sie die Taste nach QuIT, um einen Vorgang oben, unten, rechts oder abzubrechen oder zum links, um Menüoptionen vorherigen Menü bzw. auszuwählen und den zur vorherigen Seite Cursor zu bewegen. zurückzukehren. Drücken Sie +, um die Karte zu PAGE Drücken Sie die Taste PAGE, vergrößern. um die verschiedenen Hauptseiten anzuzeigen (Seite 12). Drücken Sie -, um die Karte zu verkleinern. MENu Drücken Sie die Taste MENu, um das Optionsmenü für die derzeit geöffnete Seite aufzurufen. Drücken Sie zweimal die Taste MENu, um das Hauptmenü zu öffnen (von einer beliebigen Seite). ENTER/MARK Drücken Sie die Taste ENTER, um Optionen auszuwählen und Meldungen zu bestätigen. Halten Sie die Taste MARK gedrückt, um die aktuelle Position als Wegpunkt zu speichern. GPSMAP 78 – Benutzerhandbuch ...
Navigieren mit Wegpunkten und Routen Navigieren mit Bearbeiten von Wegpunkten Bevor Sie einen Wegpunkt bearbeiten können, Wegpunkten und Routen müssen Sie diesen erstellen. 1. Wählen Sie im Hauptmenü die Option Wegpunkte Wegpunkt-Manager. Wegpunkte sind Positionen, die Sie auf dem 2. Wählen Sie einen Wegpunkt. Gerät aufzeichnen und speichern.
Navigieren mit Wegpunkten und Routen Routen Bearbeiten des Namens einer Route 1. Wählen Sie im Hauptmenü die Option Eine Route setzt sich aus einer Reihe von Routenplaner. Wegpunkten zusammen, die zum Ziel führen. 2. Wählen Sie eine Route. Auf dem Gerät können bis zu 50 Routen mit jeweils bis zu 250 Punkten gespeichert 3.
Seite 12
Navigieren mit Wegpunkten und Routen • Einfügen: Fügt einen zusätzlichen 3. Wählen Sie eine Route. Punkt auf der Route ein. 4. Wählen Sie Go. Der zusätzliche Punkt wird vor dem Anzeigen der aktiven Route Punkt eingefügt, den Sie gerade 1. Wählen Sie im Hauptmenü die Option bearbeiten.
6. Geben Sie die Hausnummer ein. 7. Geben Sie die Straße ein. Datenkarten mit vorinstallierten Karten sind unter http://buy.garmin.com erhältlich. Sie 8. Wählen Sie Go. können sich auch an einen Garmin-Händler Suchen von Marineservices mit wenden. BlueChart g2 Vision ® ®...
Informationen zu Tracks • uhrzeit: Zeichnet Tracks zu einer Während Sie unterwegs sind, führt das angegebenen Zeit auf. Garmin-Gerät eine Trackaufzeichnung durch. • Auto: Zeichnet Tracks mit vari- Sie können diese Tracks speichern und zu abler Rate auf, um eine optimale einem späteren Zeitpunkt dorthin navigieren.
Tracks Anzeigen des aktuellen Tracks Löschen des aktuellen Tracks Beim aktuell aufgezeichneten Track handelt es Wählen Sie im Hauptmenü die Option Einstellungen > Zurücksetzen > sich um den aktiven Track. Aktuellen Track löschen > Ja. 1. Wählen Sie im Hauptmenü die Option Track-Manager >...
Verwenden der Hauptseiten Verwenden der 2. Wählen Sie Werkseinstellung. 3. Drücken Sie die Taste ENTER. Hauptseiten Karte Die für den Betrieb des Geräts erforderlichen Informationen finden Sie auf den folgenden Das Positionssymbol zeigt Ihre Seiten: Karte, Kompass, Hauptmenü und Position auf der Karte an. Während Sie Reisecomputer.
Verwenden der Hauptseiten • Führungstext: Wählen Sie, wann Messen von Entfernungen Führungstext auf der Karte angezeigt Sie können den Cursor über die Karte werden soll. bewegen, um die Distanz von der aktuellen Position zu einem bestimmten Punkt zu • Erweiterte Karteneinstellungen ermitteln. Automatischer Zoom: Wählt ◦...
Verwenden der Hauptseiten Karteninformationen: Ermöglicht die • Kalibrieren des Kompasses Aktivierung oder Deaktivierung der Hinweis derzeit auf dem Gerät geladenen Karten. Kalibrieren Sie den elektronischen Kompass Informationen zum Erwerb zusätzlicher im Freien. Halten Sie sich nicht in der Nähe Karten finden Sie auf Seite von Gegenständen auf, die Magnetfelder beeinflussen, z.
Verwenden der Hauptseiten Verwenden des Kompasses Kompasseinstellungen Drücken Sie auf der Kartenseite die Taste Sie können den Kompass verwenden, um eine MENu, und wählen Sie Steuerkurs aktive Route zu navigieren. einrichten. 1. Drücken Sie die Taste PAGE. • Anzeige: Zeigt die Art der 2.
Verwenden der Hauptseiten Gitter: Stellt das Nordreferenzgitter Höhenprofil ◦ als Steuerkursreferenz ein (0°). HINWEIS: Die Höhenprofilseite ist nur auf ◦ Benutzergitter: Stellt den magne- dem GPSMAP 78S und dem GPSMAP 78Sc tischen Missweisungswert ein. verfügbar. • Zielfahrt-Linie/Zeiger: Ermöglicht Kalibrieren des barometrischen es Ihnen auszuwählen, wie der Kurs Höhenmessers angezeigt wird.
Verwenden der Hauptseiten Zurücksetzen: Setzt die Höhenprofildaten • Höhenprofileinstellungen zurück: Drücken Sie auf der Höhenprofilseite die Taste MENu. ◦ Reisedaten zurücksetzen: Setzt alle Reisedaten zurück. • Profiltyp ändern: Stellt die Art der auf Alle Wegpunkte löschen: Löscht alle ◦ dem Höhenprofil angezeigten Daten ein: gespeicherten Wegpunkte.
Verwenden der Hauptseiten Reisecomputer Anzeige ändern: Ändert das Design und • die Informationen, die auf der Anzeige Der Reisecomputer zeigt die aktuelle wiedergegeben werden. Geschwindigkeit, die Durchschnittsgeschwin- HINWEIS: Die angepassten digkeit, die Maximal-Geschwindigkeit, Einstellungen werden von der Anzeige den Tageskilometerzähler und andere gespeichert und bleiben auch beim hilfreiche Statistiken an.
3 Meter (10 Fuß) betragen. 3. Rufen Sie die Internetseite www.garmin .com/products/communicator auf. Senden und Empfangen von Daten 4. Laden Sie das Garmin Communicator- 1. Wählen Sie im Hauptmenü die Option Plug-In herunter. Drahtlose Übertragung. 5. Rufen Sie die Internetseite www.garmin 2.
Funktionen und Einstellungen des Hauptmenüs Annäherungsalarme Einrichten von Profilen 1. Wählen Sie im Hauptmenü die Option Bei Annäherungsalarmen wird eine Profiländerung. Warnung ausgegeben, wenn Sie sich einem Das aktuelle Profil wird auf der Seite vorgegebenen Gebiet nähern. angezeigt. Einrichten von Annäherungsalarmen 2. Wählen Sie ein Profil. 1.
• AutoLocate Position: Berechnet die ® GPS-Position mithilfe der AutoLocate- Mit GPS verwenden: Ermöglicht Ihnen • Funktion von Garmin. die Aktivierung und Deaktivierung des GPS. Weitere Extras im Hauptmenü • Fahrtrichtung: Zeigt an, ob die Satelliten • Kalender: Zeigt einen Kalender an.
Seite 26
Funktionen und Einstellungen des Hauptmenüs Wecker: Richtet einen akustischen Alarm • ein. Wenn Sie das Gerät derzeit nicht verwenden, können Sie es so einrichten, dass es zu einer bestimmten Zeit eingeschaltet wird. • Jagen und Angeln: Zeigt eine Vorhersage für die besten Tage und Tageszeiten zum Jagen und Angeln an der aktuellen Position an.
Anpassen des Geräts Anpassen des Geräts Datenfeld Beschreibung **Abstiegsdurch- Der durchschnittliche schnitt vertikale Abstieg. Anpassen von Datenfeldern **Abstiegsmaximum Die maximale Abstiegsrate Sie können die auf jeder Hauptseite in Metern oder Fuß pro Minute. angezeigten Datenfelder anpassen. Akkuladestand Die verbleibende 1. Drücken Sie auf einer der Hauptseiten die Batterieleistung. Taste MENu. Ankunft nächster Die voraussichtliche Uhrzeit, ...
Seite 28
Anpassen des Geräts Datenfeld Beschreibung Datenfeld Beschreibung Distanz zum Ziel Die Distanz zum endgültigen GPS-Signalstärke Die Stärke des GPS- Ziel. Signals. Entfernung zum Die verbleibende Distanz Gutgemachte Die Geschwindigkeit, mit der Nächsten zum nächsten Wegpunkt Geschwindigkeit Sie sich einem Ziel entlang der Route. einer Route nähern. **Geringste Höhe über Die geringste erreichte Höhe **Herzfrequenz Ihre Herzfrequenz in dem Meeresspiegel über dem Meeresspiegel. (Herzfrequenzsensor Schlägen pro Minute erforderlich) (Beats per Minute). Gesamt-Ø- Die Durchschnittsge- Geschwindigkeit schwindigkeit seit dem Höhe über Die Höhe der aktuellen letzten Zurücksetzen des Meeresspiegel Position über oder unter Datenfelds.
Seite 29
Anpassen des Geräts Datenfeld Beschreibung Datenfeld Beschreibung **Maximale Höhe über Die höchste erreichte Höhe Reisedauer, Die gesamte Zeit seit dem dem Meeresspiegel über dem Meeresspiegel. Bewegung letzten Zurücksetzen des Datenfelds. Maximal- Die Maximal-Geschwin- Geschwindigkeit digkeit, die Sie seit dem Reisedauer, gesamt Die gesamte zurückgelegte letzten Zurücksetzen des Distanz seit dem letzten Datenfelds erreicht haben. Zurücksetzen des Datenfelds. Nächster Wegpunkt Der nächste Punkt auf der Route. Reisedauer, Stand Die Zeit, die Sie seit dem letzten Zurücksetzen Ø-Geschwindigkeit in Die Durchschnittsge- des Datenfelds im Stand Bewegung schwindigkeit des Geräts verbracht haben. in Bewegung seit dem letzten Zurücksetzen des Richtung Die Richtung, in die Sie sich ...
Seite 30
Anpassen des Geräts Datenfeld Beschreibung Datenfeld Beschreibung Tiefe Die Wassertiefe. Für die Wassertemperatur Die Wassertemperatur. Datenerfassung ist eine Für die Datenerfassung Verbindung mit einem ist eine Verbindung mit NMEA 0183-Gerät mit einem NMEA 0183-Gerät Tiefenmessung erforderlich mit Temperaturmessung (Seite 27). erforderlich (Seite 27). **Trittfrequenz Umdrehungen der Zeiger Der Datenfeldpfeil zeigt in (entsprechendes Tretkurbel pro Minute die Richtung des nächsten Zubehör erforderlich) (Trittfrequenz) oder Schritte Wegpunkts bzw. der pro Minute. nächsten Kursänderung. Uhrzeit Die aktuelle Tageszeit Zeit bis nächster Die voraussichtliche Zeit, bis basierend auf den Wegpunkt Sie den nächsten Wegpunkt Zeiteinstellungen (Format, erreichen. Zeitzone und Sommerzeit).
• Schnittstelle: Stellt das Format der seriellen Schnittstelle ein: Wählen Sie im Hauptmenü die Option ◦ Garmin – seriell: Ein proprietäres Einstellungen > System. Format von Garmin zum Austausch • GPS: Richtet für das GPS die Option von Wegpunkt-, Routen- und Normal, WAAS/EGNOS (Wide Trackdaten mit einem Computer.
Screenshots mit dem Gerät. verwendet detaillierte bathymetrische Informationen auf einer mit Einrichten von Tönen BlueChart g2 Vision vorinstallierten Sie können auf dem Garmin-Gerät die Datenkarte und ist ideal für die Tastentöne und Nachrichtentöne anpassen Offshore-Hochseefischerei geeignet. oder Töne deaktivieren.
Anpassen des Geräts • Tiefenangaben: Ermöglicht es Einrichten von Marinealarmen Ihnen, Tiefenangaben zu aktivieren Einrichten des Ankeralarms und Eingaben für gefährliche Tiefen Sie können einen Alarm ertönen lassen, wenn vorzunehmen. eine bestimmte Driftentfernung überschritten • Leuchtfeuersektoren: Zeigt den Sektor wird, während das Schiff vor Anker liegt. an, in dem ein Leuchtfeuer sichtbar ist.
Anpassen des Geräts Ändern der Seitenfolge Einrichten des Tiefwasser- oder Flachwasseralarms 1. Wählen Sie im Hauptmenü die Option Einstellungen > Marine. 2. Wählen Sie Flachwasser > Ein, damit ein Alarm ertönt, wenn die Tiefe unter dem angegebenen Wert liegt. 3. Geben Sie die Tiefe ein, bei der der Flachwasseralarm ausgelöst wird.
Anpassen des Geräts 4. Wiederholen Sie die Schritte 2 und 3 Hinzufügen von Seiten für alle Einstellungen, die Sie anpassen 1. Wählen Sie im Hauptmenü die Option Einstellungen > Seitenfolge. möchten. 2. Wählen Sie Seite hinzufügen. Zeiteinstellungen 3. Wählen Sie eine Seite, die Sie hinzufügen Wählen Sie im Hauptmenü...
Anpassen des Geräts • Positionsformat: Stellt das Positions- • Luftdrucktendenz-Aufzeichnung format ein, in dem Positionsangaben ◦ Speichern, wenn ein: Zeichnet angezeigt werden. Luftdruckdaten nur auf, wenn • Kartenbezugssystem: Stellt das das Gerät eingeschaltet ist. Dies Koordinatensystem ein, nach dem die kann nützlich sein, wenn Sie Karte strukturiert ist.
Anpassen des Geräts umgebungsdruck: Zeichnet die Kürzere Zeit: Berechnet Routen auf ◦ ◦ Änderungen des Umgebungsdrucks Straßen, die die kürzeste Fahrzeit über einen festgelegten Zeitraum auf. benötigen. ◦ Kürzere Strecke: Berechnet Routen Geocache-Einstellungen auf Straßen mit kürzester Distanz. Wählen Sie im Hauptmenü die Option •...
Anpassen des Geräts Distanz: Führt Sie zum nächsten ◦ Speichern von benutzerdefinierten Punkt auf der Route, wenn Sie Profilen sich innerhalb einer bestimmten Sie können Ihre Einstellungen für eine Entfernung zum aktuellen Punkt bestimmte Aktivität oder Reise anpassen. befinden. Nachdem Sie alle Änderungen vorgenommen haben, müssen Sie sie als benutzerdefiniertes •...
• Bewahren Sie die Originalquittung oder Falls Sie Fragen zum Produkt haben, können eine Fotokopie an einem sicheren Ort auf. Sie sich an den Support von Garmin wenden. Aktualisieren der Software • Besuchen Sie in den USA die Internetseite Sie müssen das Gerät an den Computer www.garmin.com/support, oder wenden...
Land (B × H) mit 65.000 Farben und zu erhalten. Alternativ können Sie sich Hintergrundbeleuchtung telefonisch unter +44 (0) 870-850-1241 Wasserbeständig Vollständig abgedichtet, an Garmin (Europe) Ltd. wenden. schwimmfähig, schlagfestes Kunststoff-Verbundmaterial, wasserdicht gemäß Verwenden der Beleuchtung IEC 529-IPX-7 Die Beleuchtung wird bei jedem Drücken Datenspeicher Ca. 1,7 GB. ...
Anhang Optimieren der Funkfrequenz/ 2,4 GHz/ANT+-Funkübertra- Batterielebensdauer Protokoll gungsprotokoll GPS-Genauigkeit < 10 m (33 Fuß), 95 %, Verwenden des Energiesparmodus typisch Verwenden Sie den Energiesparmodus, um die Bei einer Genauigkeitsver- Batterie zu schonen und ihre Lebensdauer zu schlechterung des GPS von 100 m 2DRMS gemäß dem verlängern. vom US-amerikanischen Verteidigungsministerium Wählen Sie im Hauptmenü die auferlegten Programm zur Option Einstellungen > Anzeige > selektiven Verfügbarkeit (SA).
Rufen Sie die Internetseite Temperaturbereich einiger Batterien. http://buy.garmin.com auf, oder wenden Alkalibatterien können bei hohen Sie sich an einen Garmin-Händler, um Temperaturen beschädigt werden und Informationen zu optionalem Zubehör, verlieren bei abnehmenden Temperaturen Datenkarten mit vorinstallierten Karten, zunehmend an Leistung. Verwenden Sie Fitnesszubehör und Ersatzteilen zu...
10 m aus der Reichweite anderer ANT+- 1. Das Gerät muss sich in Reichweite (3 m) Sensoren. des ANT+-Zubehörs befinden. • Begeben Sie sich mit dem Garmin-Gerät 2. Wählen Sie im Hauptmenü die Option in Reichweite (3 m) des ANT+-Zubehörs. Einstellungen > Fitness. •...
Anhang dies beim Einschalten des Garmin- Einlegen einer microSD-Karte Geräts automatisch und dauert nur einige microSD-Speicherkarten sind im Elektronik- Sekunden. fachgeschäft erhältlich. Datenkarten mit vorinstallierten Detailkarten können Sie • Nach der Kopplung empfängt das von Garmin-Händlern erwerben. Auf den Garmin-Gerät ausschließlich Daten von Speicherkarten können nicht nur Karten...
Anhang Entfernen einer microSD-Karte 1. Schieben Sie die Metallabdeckung nach unten, und entnehmen Sie sie. 2. Nehmen Sie die Karte aus dem Steckplatz. 3. Drücken Sie die Metallabdeckung nach unten, und schieben Sie sie nach oben. microSD- 4. Legen Sie die Batterien ein, und setzen Kartensteckplatz Sie die Batterieabdeckung wieder auf.
Computer. 2. Wählen Sie die Datei aus. microSD- 3. Wählen Sie Bearbeiten > Einfügen. Kartensteckplatz 4. Öffnen Sie das Garmin-Laufwerk oder das (im Batteriefach) Laufwerk der Speicherkarte. 5. Wählen Sie Bearbeiten > Einfügen. 3. Stecken Sie den kleinen USB-Stecker des USB-Kabels in den Mini-USB-Anschluss.
Papierkorb Sie das Gerät an den Computer anschließen 2. Trennen Sie das Gerät vom Computer. (Seite 40). 1. Öffnen Sie das Garmin-Laufwerk. Befestigen der Trageschlaufe 2. Öffnen Sie bei Bedarf einen Ordner. 1. Führen 3. Wählen Sie die Dateien aus.
Anhang Pflegen des Geräts Hinweis Verwenden Sie keine chemischen Lösungsmittel, die die Kunststoffteile beschädigen könnten. Reinigen des Geräts 1. Verwenden Sie ein weiches Tuch, das leicht mit einer milden Reinigungslösung befeuchtet ist. 2. Wischen Sie das Gerät trocken. Reinigen des Bildschirms 1.
Ich möchte alle geänderten Wählen Sie im Hauptmenü die Option Einstellungen > Zurücksetzen > Einstellungen wieder auf Werkseinstellung wiederherstellen. Werksstandards zurücksetzen. Das Gerät erfasst keine 1. Bringen Sie das Gerät ins Freie, abseits von Parkhäusern, hohen Satellitensignale. Gebäuden und Bäumen. 2. Schalten Sie das Gerät ein. 3. Behalten Sie Ihre Position für einige Minuten bei. Die Batterien halten nicht Reduzieren Sie die Beleuchtungseinstellungen (Seite 37). lange. Wie erkenne ich, ob sich Auf dem Gerät wird ein Bildschirm mit dem Garmin-Logo und dem USB-Symbol das Gerät im USB- angezeigt. Bei Windows-Computern sollte unter „Arbeitsplatz“ ein neuer Massenspeichermodus Wechseldatenträger, bei Mac-Computern ein verbundenes Laufwerk angezeigt befindet? werden. Das Gerät ist an den Sie haben möglicherweise eine beschädigte Datei geladen. Computer angeschlossen, 1. Trennen Sie das Gerät vom Computer. wechselt jedoch nicht in den 2. Schalten Sie das Gerät aus. Massenspeichermodus. 3. Halten Sie die Wipptaste gedrückt, und schließen Sie das Gerät an den Computer an. ...
Seite 50
Anhang Problem Lösung Auf dem Computer Wenn mehrere Netzlaufwerke an einen Computer angeschlossen sind, kann werden keine neuen es unter Windows beim Zuweisen der Laufwerkbuchstaben zu Problemen Wechseldatenträger kommen. Informationen zum Zuweisen von Laufwerkbuchstaben erhalten angezeigt. Sie in der Hilfe zu Ihrem Betriebssystem. Ich benötige Ersatzteile Rufen Sie die Internetseite http://buy.garmin.com auf, oder wenden Sie sich an oder Zubehör. einen Garmin-Händler. Ich möchte eine externe Rufen Sie die Internetseite http://buy.garmin.com auf, oder wenden Sie sich an GPS-Antenne erwerben. einen Garmin-Händler. GPSMAP 78 – Benutzerhandbuch...
