n

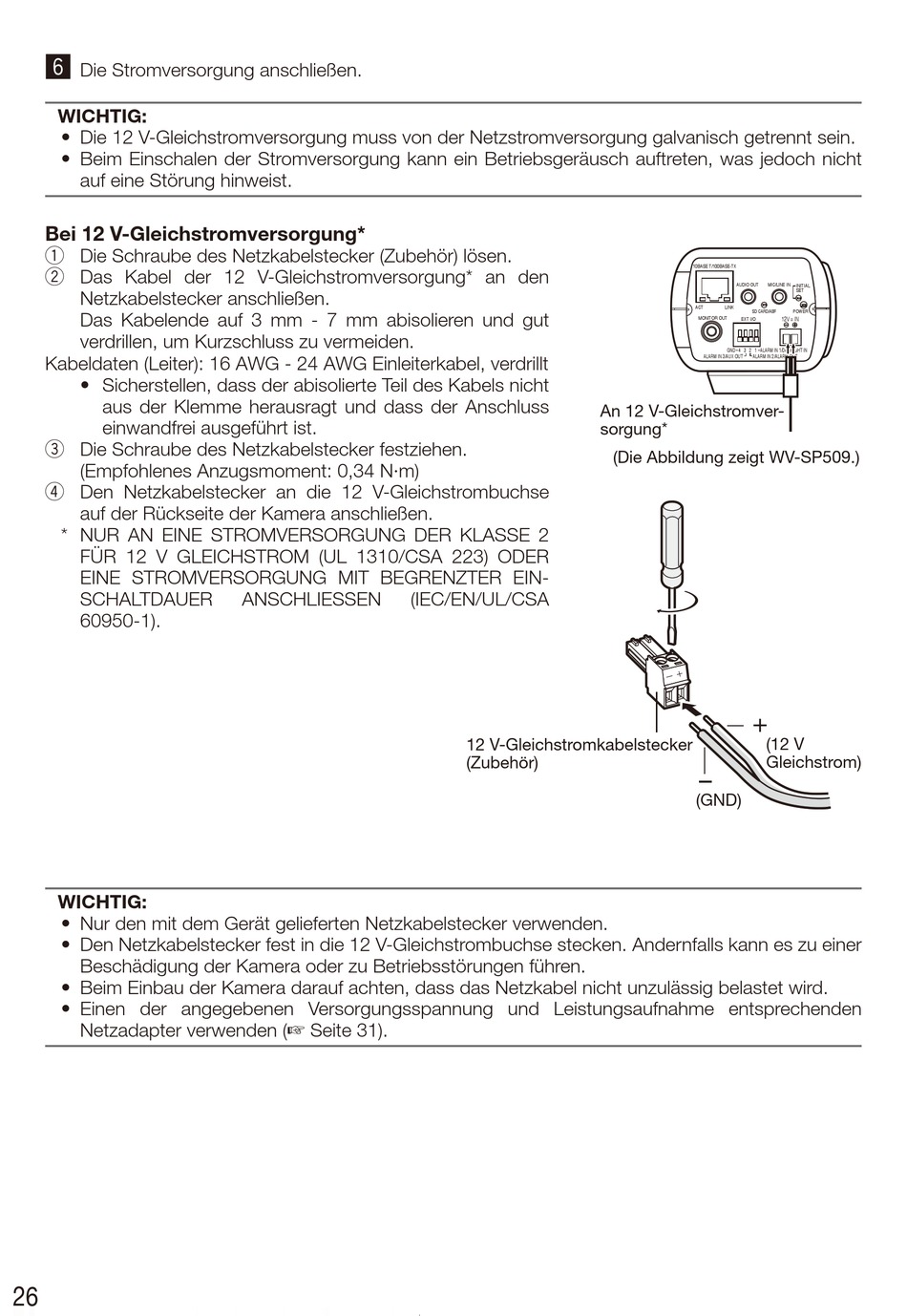

Die Stromversorgung anschließen.
WICHTIG:
•
Die 12 V-Gleichstromversorgung muss von der Netzstromversorgung galvanisch getrennt sein.
•
Beim Einschalen der Stromversorgung kann ein Betriebsgeräusch auftreten, was jedoch nicht
auf eine Störung hinweist.
Bei 12 V-Gleichstromversorgung*
q Die Schraube des Netzkabelstecker (Zubehör) lösen.
w Das Kabel der 12 V-Gleichstromversorgung* an den
Netzkabelstecker anschließen.
Das Kabelende auf 3 mm - 7 mm abisolieren und gut
verdrillen, um Kurzschluss zu vermeiden.
Kabeldaten (Leiter): 16 AWG - 24 AWG Einleiterkabel, verdrillt
•
Sicherstellen, dass der abisolierte Teil des Kabels nicht
aus der Klemme herausragt und dass der Anschluss
einwandfrei ausgeführt ist.
e Die Schraube des Netzkabelstecker festziehen.
(Empfohlenes Anzugsmoment: 0,34 N·m)
r Den Netzkabelstecker an die 12 V-Gleichstrombuchse
auf der Rückseite der Kamera anschließen.
* NUR AN EINE STROMVERSORGUNG DER KLASSE 2
FÜR 12 V GLEICHSTROM (UL 1310/CSA 223) ODER
EINE STROMVERSORGUNG MIT BEGRENZTER EIN-
SCHALTDAUER
60950-1).
WICHTIG:
•
Nur den mit dem Gerät gelieferten Netzkabelstecker verwenden.
•
Den Netzkabelstecker fest in die 12 V-Gleichstrombuchse stecken. Andernfalls kann es zu einer
Beschädigung der Kamera oder zu Betriebsstörungen führen.
•
Beim Einbau der Kamera darauf achten, dass das Netzkabel nicht unzulässig belastet wird.
•
Einen der angegebenen Versorgungsspannung und Leistungsaufnahme entsprechenden
Netzadapter verwenden (☞ Seite 31).
26
ANSCHLIESSEN
(IEC/EN/UL/CSA
An 12 VGleichstromver
sorgung*
(Die Abbildung zeigt WVSP509.)
12 VGleichstromkabelstecker
(Zubehör)
10BASE T/100BASE-TX
AUDIO OUT
MIC/LINE IN
INITIAL
SET
ACT
LINK
SD CARD/ABF
POWER
MONITOR OUT
12V = IN
EXT I/O
GND 4 3 2 1
ALARM IN 1/DAY/NIGHT IN
ALARM IN 3/AUX OUT
ALARM IN 2/ALARM OUT
(12 V
Gleichstrom)
(GND)
