4.3 Outils nécessaires au montage
Clés hexagonales, 4mm et 5mm (fournies)
Clé plate, 10/12mm (fournie)
Tournevis cruciforme (Phillips)
4.4 Montage
1.
Installez quatre roulettes (L) sur la base (C) avec
les vis à tête cylindrique (HP2). Voir la Figure 3.
2.
Installez les montants gauche et droit (D
la base (C) avec les écrous à bride (HP9).
3.
Installez le support de montant (T) sur les
montants avec les écrous à bride (HP5).

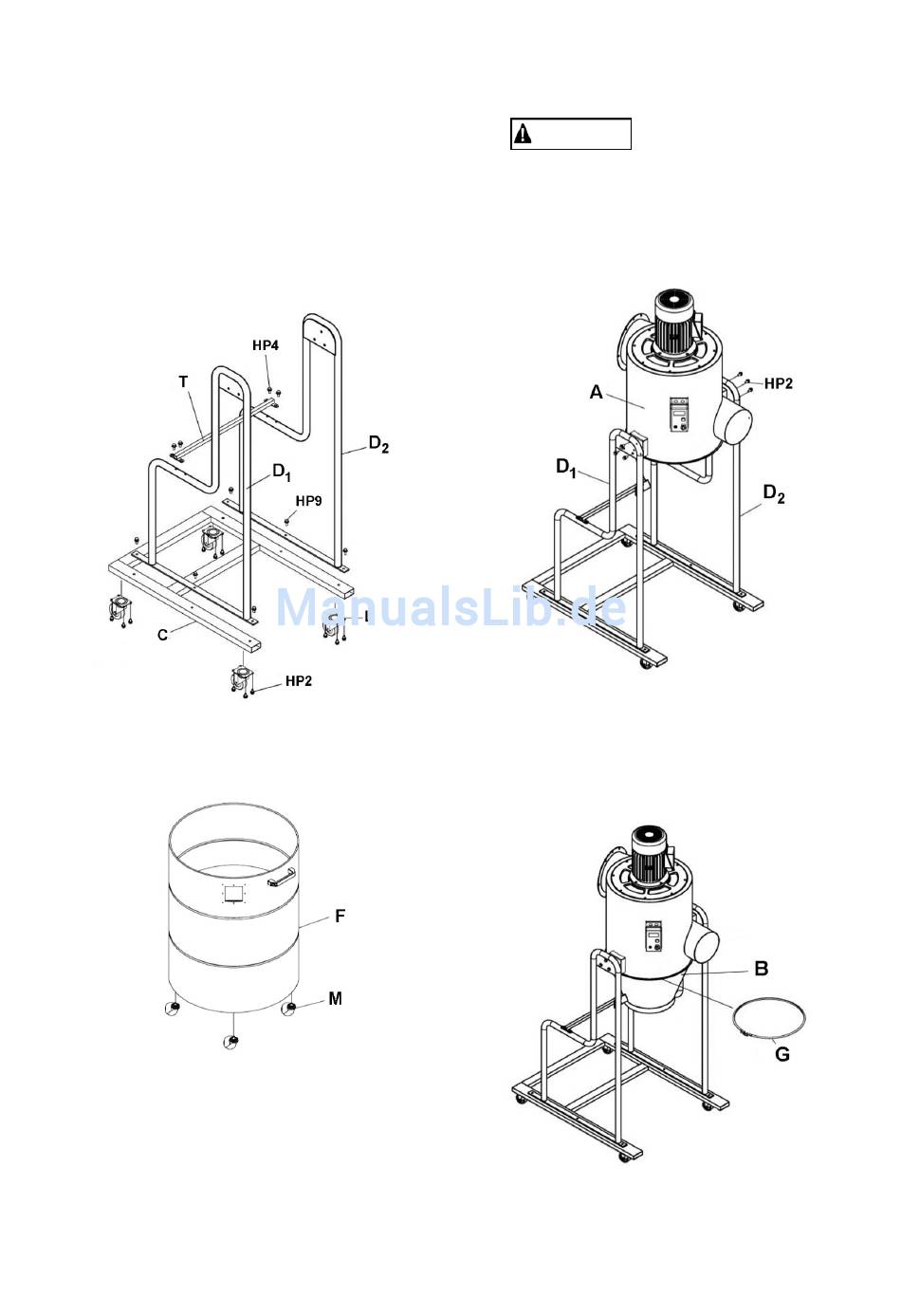

Figure 3
4.
Installez quatre roulettes (M) dans les écrous
filetés sous le cylindre (F). Voir la Figure 4.
Figure 4
5.
Levez le boîtier principal (A) à l'aide d'un palan
avec des courroies via les anneaux de levage au-
dessus du boîtier principal. Si le palan n'est pas
disponible, 2 personnes au moins doivent lever le
boîtier.
PRECAUTION
Soyez deux personnes pour lever ou utilisez un
palan.
,D
) sur
6.
Positionnez le boîtier principal (A) entre les
1
2
montants gauche et droit (D
les écrous à bride (HP2). Voir la Figure 5.
7.
Installez l'entonnoir (B) sous le boîtier principal.
Sécurisez avec le serrage de l'entonnoir (G). Voir
la Figure 6. Serrez la vis sur le serrage de
l'entonnoir.
38
Le boîtier principal est lourd.
,D
) et sécurisez avec
1
2
Figure 5
Figure 6
