8.

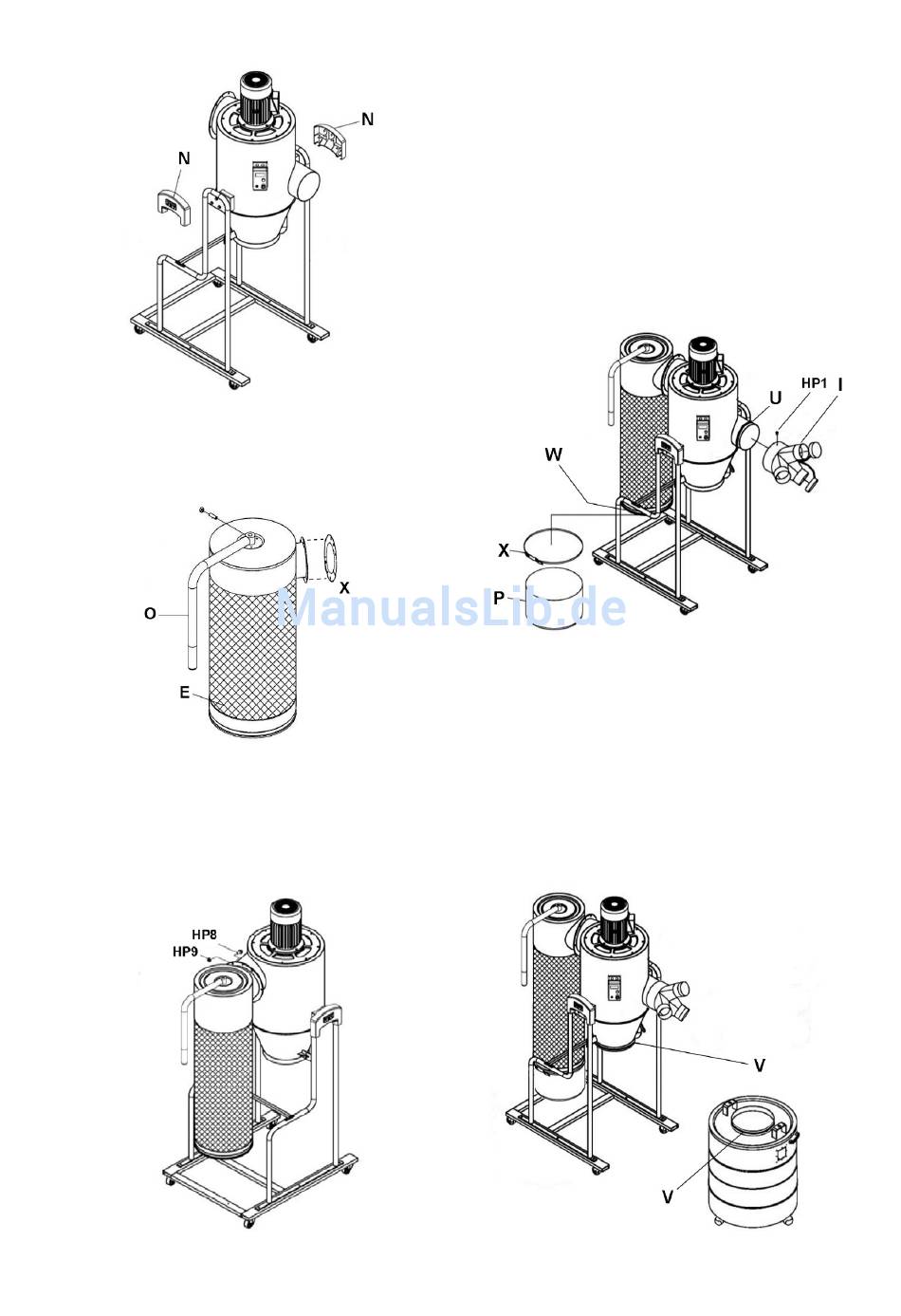

Die seitliche Abdeckung (N) am linken und am
rechten Ständer anbringen. Siehe Abbildung 7.
Abbildung 7
9.
Die Griffeinheit (O) mit Befestigungsschraube und
Mutter am Topffilter (E) anbringen. Siehe
Abbildung 8.
Abbildung 8
10. Die Dichtung (X) zwischen Topffilter und Gehäuse
einpassen. Den Topffilter auf dem Hauptgehäuse
anbringen und die Flanschkopfschrauben (HP9)
und die Muttern (HP10) festziehen. Siehe
Abbildung 9.
Abbildung 9
11. Schaumstoffklebeband (U) nahe an der Kante
rund um die Einlassöffnung anbringen. Siehe
Abbildung 10. Das Schaumstoffklebeband muss
die runde Öffnung komplett umschließen.
12. Den
Einlassadapter
anbringen und mit der Flanschkopfschraube (HP1)
sichern.
13. Das Schaumstoffklebeband (W) unmittelbar über
der unteren Kante des Topffilters anbringen. Das
Schaumstoffklebeband
komplett umschließen.
14. Den Auffangbeutel (P) am Boden des Topffilters
anbringen und mit der Stahl-Beutelklammer (X)
sichern.
15. Das Schaumstoffklebeband (V) unmittelbar über
der Unterkante des Trichters rund um den
Trichter herum anbringen. Siehe Abbildung 11.
Das Schaumstoffklebeband muss den Trichter
komplett umschließen.
16. Das Schaumstoffklebeband (V) rund um den
äußeren Ansatz der Trommelöffnung herum
anbringen. Das Schaumstoffklebeband muss den
Ansatz komplett umschließen.
25
(I)
am
Hauptgehäuse
muss
den
Topffilter
Abbildung 10
Abbildung 11
