Bedienungs- und Montageanleitung
SF 122/ Art.-Nr.: 502010476 (SF)
SF 124/ Art.-Nr.: 2260006 (WM) oder 502010480 (SF)
SF 128/Art.-Nr.:2260001(WM) oder 502010478(SF)
SF 132/Art.-Nr.: 502010488 (SF)
Sondermodell Sandfilteranlage 6m³ Artikel Nr.: 2260002HB
SF 133 /Art.-Nr.:2260002(WM) oder 502010479(SF)
SF 142 /Art.-Nr.: 2260003(WM) oder 502010491(SF)
SF 152 /Art.-Nr.: 2260004(WM) oder 502010492(SF)

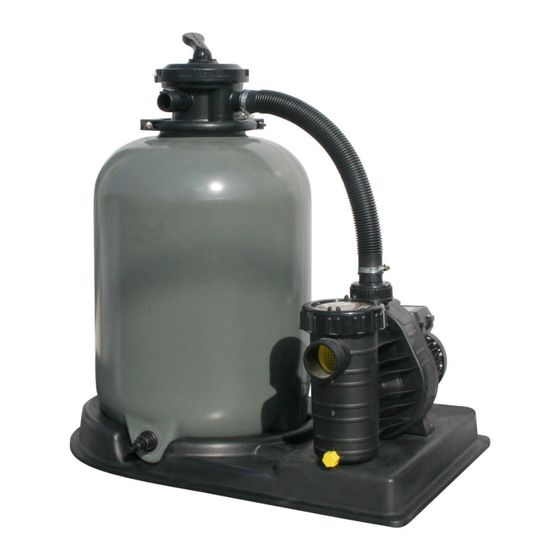

Sandfilteranlage
Abb. ähnlich
Seite 1 von 16
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Summer Fun SF 122
- Seite 1 Bedienungs- und Montageanleitung SF 122/ Art.-Nr.: 502010476 (SF) SF 124/ Art.-Nr.: 2260006 (WM) oder 502010480 (SF) SF 128/Art.-Nr.:2260001(WM) oder 502010478(SF) SF 132/Art.-Nr.: 502010488 (SF) Sondermodell Sandfilteranlage 6m³ Artikel Nr.: 2260002HB SF 133 /Art.-Nr.:2260002(WM) oder 502010479(SF) SF 142 /Art.-Nr.: 2260003(WM) oder 502010491(SF) SF 152 /Art.-Nr.: 2260004(WM) oder 502010492(SF)
-
Seite 2: Wichtige Hinweise
Wichtige Hinweise: - Die Benutzung der Filteranlagen für Schwimmbecken und deren Schutzbereiche ist nur zulässig, wenn diese nach VDE 0100-49D errichtet sind. Es ist zwingend erforderlich, den Stromanschluss über einen FI – Schutzschalter abzusichern. - Um den Schutzbereich einzuhalten (Entfernung elektronisches Gerät zum Wasser), ist es erforderlich die Filteranlage mindestens 3 m außerhalb des Wassers zu positionieren ( Schutzbereich 2 gem. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Filteranlagen – Beschreibung Beschreibung des 6-Wege-Ventils Beschreibung der Umwälzpumpe Beschreibung des Filterbehälters Inbetriebnahme Montageanleitung – Zusammenbau Füllen des Quarzsandfilters Wasser einfüllen – Inbetriebnahme Quarzsand spülen Vorfilter reinigen Filter – Betrieb Einstellen der Filterzeit Anschluss der Sandfilteranlage an das Becken Regelmäßiges Rückspülen Rückspülen Nachspülen... -
Seite 4: Filteranlagen - Beschreibung
Bedienungs- und Montageanleitung Schwimmbad-Filteranlagen 1. Filteranlagen - Beschreibung Mit Ihrer Filteranlage haben Sie ein hochwertiges Qualitätsprodukt erworben. Wir wünschen Ihnen viel Freude mit Ihrem Schwimmbad und der Filteranlage. Wir empfehlen Ihnen, diese Montageanleitung und zusätzlich die beiliegende Bedienungsanleitung der Pumpe sorgfältig zu lesen, um die besonderen Eigenschaften und Einsatzmöglichkeiten dieser Anlage kennen zu lernen. -
Seite 5: Beschreibung Der Umwälzpumpe
Die Umwälzpumpe hat die Aufgabe, das Wasser aus dem Schwimmbecken durch den Filterkessel und zurück zum Schwimmbecken zu pumpen (siehe auch beliegende separate Anleitung der Pumpe). 1.2.1 Vorfilter (optional, nicht vorhanden bei Anlagen SF 122 und SF 124) Der saugseitig eingebaute Vorfilter schützt die Pumpe vor grobem Schmutz (z.B. Haare, Laub, Steinchen). Wir empfehlen, einen Absperrschieber (nicht im Lieferumfang enthalten) zwischen Skimmer und Filterpumpe einzubauen, dies verhindert größere Wasserverluste Ihres Schwimmbeckens, speziell bei Reinigung des Vorfilters. - Seite 6 Stückliste: 2260002 SF 122 SF 124 SF 128 SF 132 SF 133 SF 142 SF 152 Nr.: Artikel-Nr. Artikel Bezeichnung: Stückz. Stückz. Stückz. Stückz. Stückz. Stückz. Stückz. Stückz. 2260130 Filterpumpe Aqua Mini 3 2260140 Filterpumpe Aqua Small 4 2260131 Filterpumpe Aqua Splash 4...
-
Seite 7: Inbetriebnahme
2.Inbetriebnahme 2.1 Montageanleitung Positionieren Sie die Filterpumpe (10) auf der schwarzen Filterpalette (6) so, dass der Verbindungsschlauch (11) zum Ventil (1) sich gut montieren lässt. Schrauben Sie die Pumpe (10) mit den beigelegten selbst schneidenden Schrauben(9) sowie der Unterlegscheibe auf der Filterpalette(6) fest.Hierbei kann es hilfreich sein die Löcher mit einem etwas kleineren Bohrer vorzubohren. -
Seite 8: Quarzsand Spülen
2.3.1 Anlage unter Wasserspiegel Die Absperrschieber (nicht im Lieferumfang) in der Leitung von und zum Schwimmbecken öffnen (Saug- und Druckleitung). 2.3.2 Anlage über Wasserspiegel Bei über dem Wasserspiegel montierten Filtern ist auf der Ansaugseite generell ein Rückschlagventil einzusetzen. Pumpe (10) über den Vorfilter mit Wasser befüllen und den Pumpendeckel wieder festschrauben. Darauf achten, dass die im Deckel eingelegte Dichtung nicht beschädigt oder verdreht wird. -
Seite 9: Anschluss Der Sandfilteranlage An Das Becken
2.8 Anschluss der Sandfilteranlage an das Becken Auf der Saugseite (der Anschluss erfolgt an der Filterpumpe am Vorfilter) wird ein Verbindungsschlauch zum Skimmer Ihres Pools (hier wird das schmutzige Wasser angesaugt) gelegt. Das gereinigte Wasser wird über einen Verbindungsschlauch zwischen dem Ventil Ihrer Filteranlage ( das Ventil hat 3 schwarze Schlauchadapter welche wie folgt beschriftet sind: Return, Waste, und Pump ) und dem Schlauchadapter mit der Beschriftung „Return“... -
Seite 10: Wartungsarbeiten
4. Wartungsarbeiten 4.1 Wartung des Filterbehälters Steht die Anlage unter dem Niveau des Wasserspiegels, so sind bei Wartungsarbeiten die Absperrschieber zu schließen und nach Beendigung der Wartungsarbeiten wieder zu öffnen. Einmal jährlich ist die Füllhöhe und Beschaffenheit des Quarzsandes zu prüfen. Der Sand muss locker durch die Hand fließen! Bei Klumpenbildung ist der ganze Quarzsand zu erneuern. -
Seite 11: Störungsursachen - Fehlerbeseitigung
6. Störungsursachen – Fehlerbeseitigung 6.1 Pumpe saugt nicht selbstständig Wasser an bzw. die Ansaugzeit ist sehr lang 1. Kontrollieren, ob der Vorfilter mit Wasser gefüllt ist, mind. bis Höhe des Sauganschlusses. 2. Saugleitung auf Dichtigkeit prüfen, da bei Undichtigkeit der Leitung Luft ansaugt wird. 3. -
Seite 12: Zwischen Pumpengehäuse Und Motor Kommt Wasser Aus Der Umwälzpumpe
6.6 Zwischen Pumpengehäuse und Motor kommt Wasser aus der Umwälzpumpe 1. Bei Inbetriebnahmen kann in Abständen von ca. 2 Minuten tropfenweise Wasser austreten. Nach einigen Stunden Betrieb, wenn die Gleitdichtung eingelaufen ist, hört das Tropfen von selbst auf. 2. Kommt an dieser Stelle ständig Wasser heraus, ist die Gleitringdichtung defekt und muss ausgewechselt werden. -
Seite 13: Algenbekämpfung
Ein zu niedriger pH-Wert (meist unter 7) wird vorwiegend in weichem Wasser gemessen. Hier genügt der einmalige Zusatz eines geeigneten alkalischen Produktes (pH-Heber), um den pH-Wert in der erforderlichen Weise anzuheben und, was in weichem Wasser ebenso wichtig ist, zu stabilisieren, so dass starke pH-Schwankungen nicht mehr auftreten können. -
Seite 14: Problembeschreibung
Was tun, wenn... Tipps zur Behebung von Problemen, die während des Aufbaus auftreten können: Problemgegenstand Problembeschreibung Mögliche Ursachen Abhilfemöglichkeit - Anschlussstutzen und saugseitige Filter bringt keine bzw. geringe Lufteintritt durch die Filteranlagen / Pumpen Dichtungen überprüfen. U. U. fehlt das Leistung Saugleitung Teflonband... -
Seite 15: Kundendienst
Kundendienst Liebe Kundin, lieber Kunde, vielen Dank, dass Sie sich für ein Produkt von uns entschieden haben. Unsere Produkte unterliegen einer strengen Qualitäts-Endkontrolle. Trotzdem kann nicht ausgeschlossen werden, dass Funktionsstörungen oder Defekte auftreten. Sollte das von Ihnen erworbene Produkt wider Erwartend nicht einwandfrei funktionieren oder sonst nicht in Ordnung sein, dann wenden Sie sich bitte direkt an unseren Kundendienst. -
Seite 16: Anmeldung Einer Reklamation
Anmeldung einer Reklamation Waterman Kundendienst Bahnhofstr. 68 D-73240 Wendlingen Tel.: + 49 (0) 7024/4048-666 Fax:: + 49 (0) 7024/4048-667 E-Mail: service@waterman-pool.com BITTE in DRUCKBUCHSTABEN ausfüllen! Ich habe am ____________________ bei der Firma ______________________________ PLZ ___________ Ort _____________ das Produkt Typ _________________ mit Artikelnummer ______________________ gekauft.
