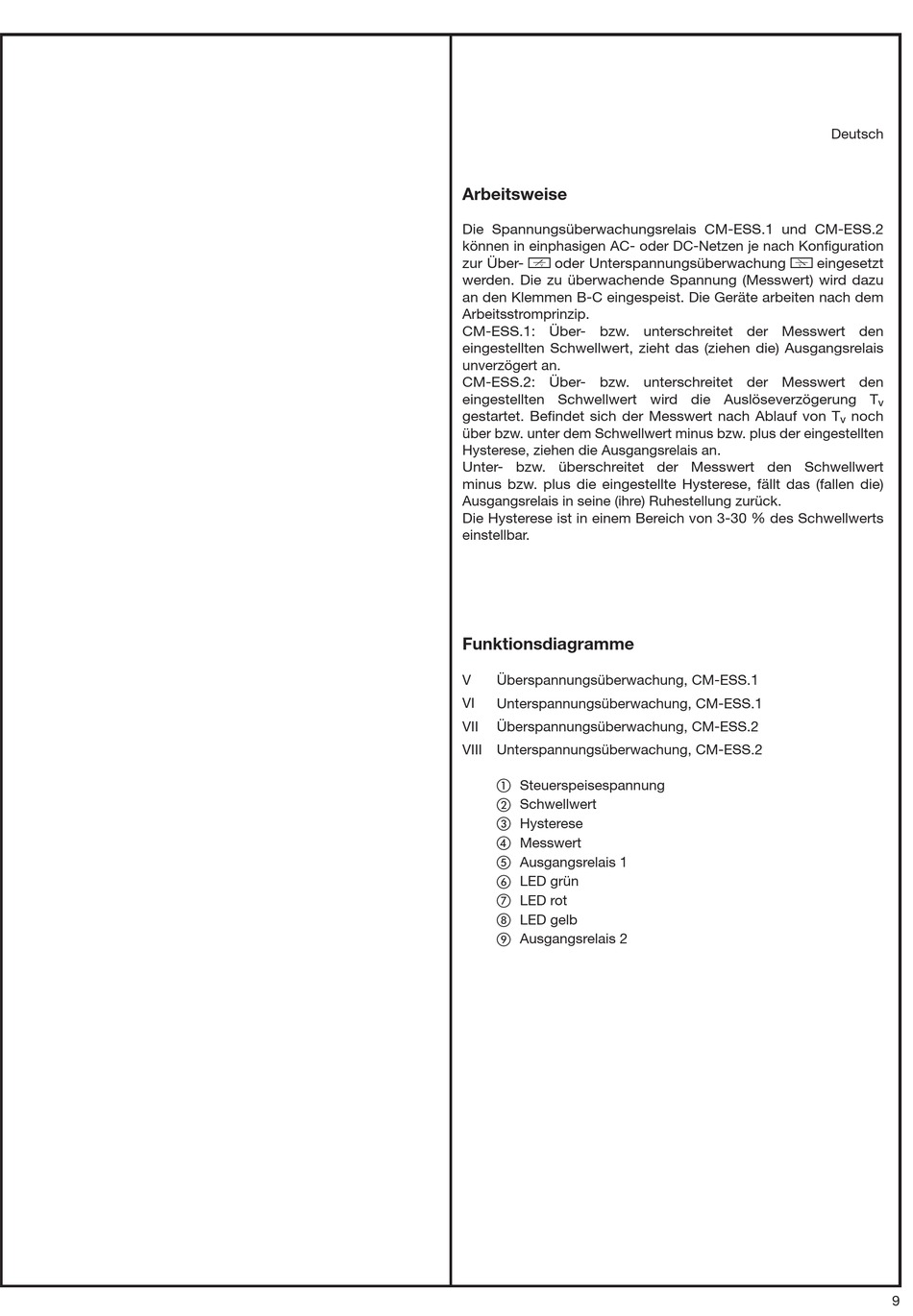

ABB CM-ESS.1 Montageanleitung Seite 9

Arbeitsweise
Die Spannungsüberwachungsrelais CM-ESS.1 und CM-ESS.2
können in einphasigen AC- oder DC-Netzen je nach Konfiguration
zur Über- d oder Unterspannungsüberwachung c eingesetzt
werden. Die zu überwachende Spannung (Messwert) wird dazu
an den Klemmen B-C eingespeist. Die Geräte arbeiten nach dem
Arbeitsstromprinzip.
CM-ESS.1: Über- bzw. unterschreitet der Messwert den
eingestellten Schwellwert, zieht das (ziehen die) Ausgangsrelais
unverzögert an.
CM-ESS.2: Über- bzw. unterschreitet der Messwert den
eingestellten Schwellwert wird die Auslöseverzögerung T
gestartet. Befindet sich der Messwert nach Ablauf von T
über bzw. unter dem Schwellwert minus bzw. plus der eingestellten
Hysterese, ziehen die Ausgangsrelais an.
Unter- bzw. überschreitet der Messwert den Schwellwert
minus bzw. plus die eingestellte Hysterese, fällt das (fallen die)
Ausgangsrelais in seine (ihre) Ruhestellung zurück.
Die Hysterese ist in einem Bereich von 3-30 % des Schwellwerts
einstellbar.
Funktionsdiagramme
V Überspannungsüberwachung, CM-ESS.1
VI Unterspannungsüberwachung, CM-ESS.1
VII Überspannungsüberwachung, CM-ESS.2
VIII Unterspannungsüberwachung, CM-ESS.2
Steuerspeisespannung
Schwellwert
Hysterese
Messwert
Ausgangsrelais 1
LED grün
LED rot
LED gelb
Ausgangsrelais 2
