Tri Phase™

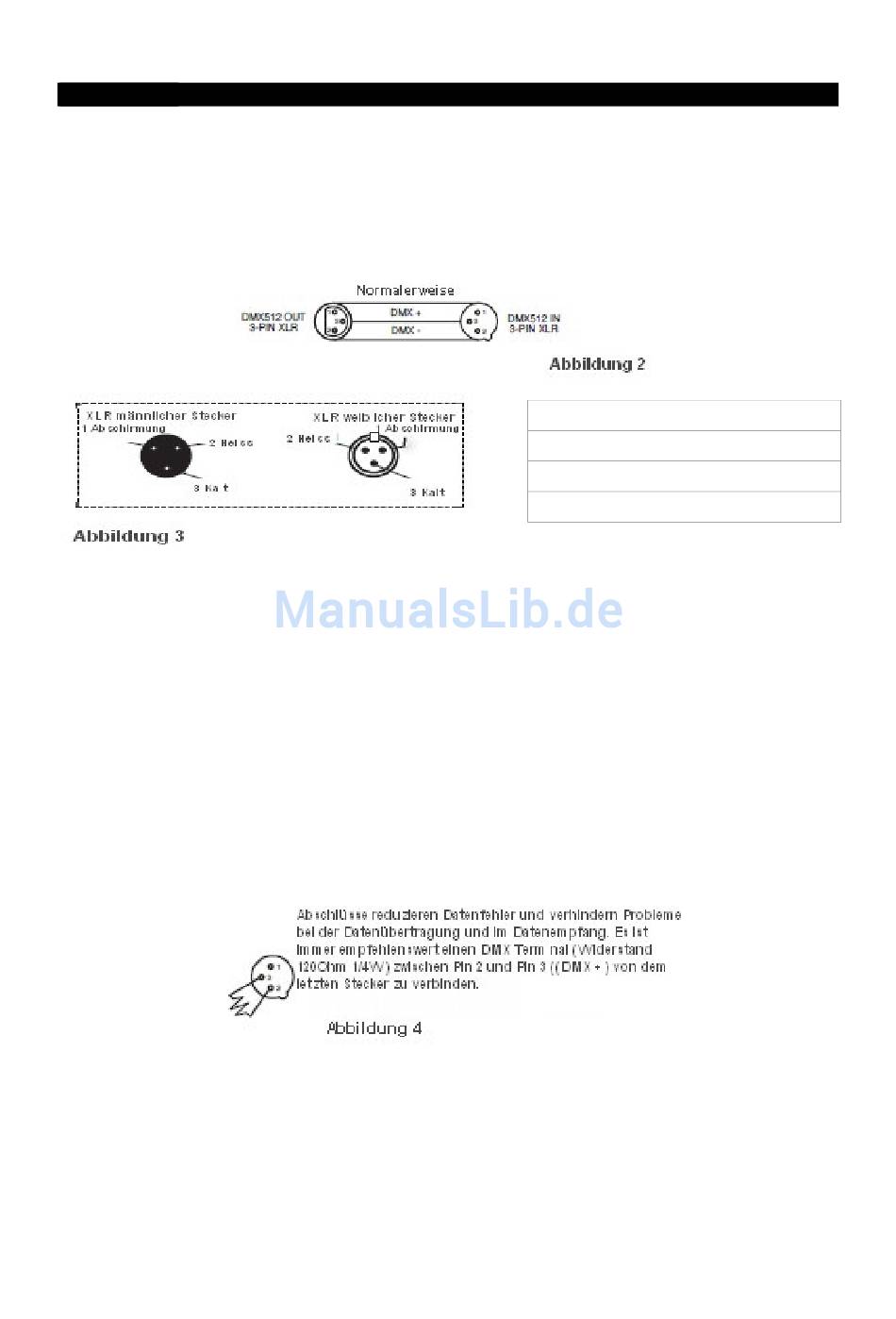

Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen
Kabel herstellen. Benutzen Sie nicht die Erdungsöse des XLR Steckers. Sie dürfen
weder die Abschirmleitung des Kabels mit der Erdungsöse verbinden, noch dürfen
sie es zulassen, dass die Abschirmleitung das XLR Gehäuse berührt. Das Erden des
Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
Extrahinweis: Abschließen der Verkettung. Wenn längere Kabelabschnitte benutzt
werden, kann es nötig werden, um Fehlfunktionen zu vermeiden, an dem zuletzt
angeschlossenen Gerät einen Terminator zu verwenden. Ein Terminator ist ein 90-
120 Ohm 1/4 Watt Widerstand, der zwischen den Pins zwei und drei eines
männlichen XLR Steckers (DATA + und DATA -) angeschlossen wird. Diese
Vorrichtung wird in den weiblichen XLR Stecker des Geräts, das in einer Verkettung
als letztes angeschlossen wurde, eingesteckt um die Linie abzuschließen. Das
Benutzen eines Kabelterminators (ADJ Bestellnummer Z-DMX/T) reduziert die
Wahrscheinlichkeit von Fehlfunktionen.
American DJ
- www.americanaudio.eu - Tri Phase™ Benutzerhandbuch Seite 6
®
Inbetriebnahme
XLR Pin Anordnung
Pin 1 = Abschirmung
Pin 2 = negative Signalader (negativ)
Pin 3 = positive Signalader (positiv)
