Tri Phase™
Inbetriebnahme
Stromzufuhr: Bevor Sie das Gerät an den Stromkreis anschließen, vergewissern Sie
sich, dass die lokale Stromspannung der geforderten Spannung des von American
DJ® entspricht. Der von American DJ® ist als 120V und 220V Version erhältlich. Da
die Leitungsspannung von Veranstaltungsort zu Veranstaltungsort unterschiedlich
sein kann, vergewissern Sie sich, dass Sie den Scheinwerfer an eine Steckdose
anschließen, deren Stromversorgung zu Ihrem Gerät passt, bevor Sie versuchen ihn
zu bedienen. Vergewissern Sie sich außerdem, dass Sie ausschließlich die
Stromkabel benutzen, die mit dem Gerät geliefert wurden. Diese Kabel entsprechen
der Stromspannung und den Anforderungen des Geräts.
DMX-512: DMX steht für Digital Multiplex. Es ist ein internationales Steuerprotokoll,
das zur Kommunikation zwischen intelligenten Scheinwerfern und der Steuerung
benutz wird. Der DMX Kontroller sendet DMX Steuerungsdaten von dem Kontroller
zu dem Scheinwerfer. DMX Daten werden als serielle Daten von Scheinwerfer zu
Scheinwerfer via DATA „IN" und DATA „OUT" XLR Anschlüssen verschickt. Diese
Anschlüsse befinden sich auf allen DMX Scheinwerfern (auf den meisten Kontrollern
befinden sich nur DATA „OUT" Anschlüsse).
DMX-512 Verlinkungen: DMX ist ein Protokoll, dass es ermöglicht alle Typen und
Modelle verschiedener Hersteller zu verbinden und durch einen einzigen
Kontroller zu steuern - sofern alle Scheinwerfer und der Kontroller DMX konform
sind. Um den korrekten DMX Datentransfer bei der Nutzung mehrerer DMX
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu
nutzen. Die Reihenfolge, in der die Scheinwerfer in der DMX Verkettung verbunden
werden, hat keinen Einfluss auf die DMX Adressen. Zum Beispiel: Wenn einem
Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Wenn ein
Scheinwerfer die DMX Adresse 1 zugeteilt bekommt, weiß die Steuerung wohin die
für die Adresse 1 bestimmten DATEN zu schicken sind, unabhängig davon, wo sie in
der DMX Verkettung positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (Für den DMX Betrieb): Der
kann
mithilfe des DMX-512 Steuerprotokolls gesteuert werden. Der
ist ein DMX Gerät, das mit 4 Kanälen betrieben werden kann.
Die DMX Adresse wird elektronisch auf dem Panel der
Rückseite des eingestellt. Ihre Anlage und Ihr DMX Kontroller
benötigen genormte DMX-512 110 Ohm Datenkabel für den

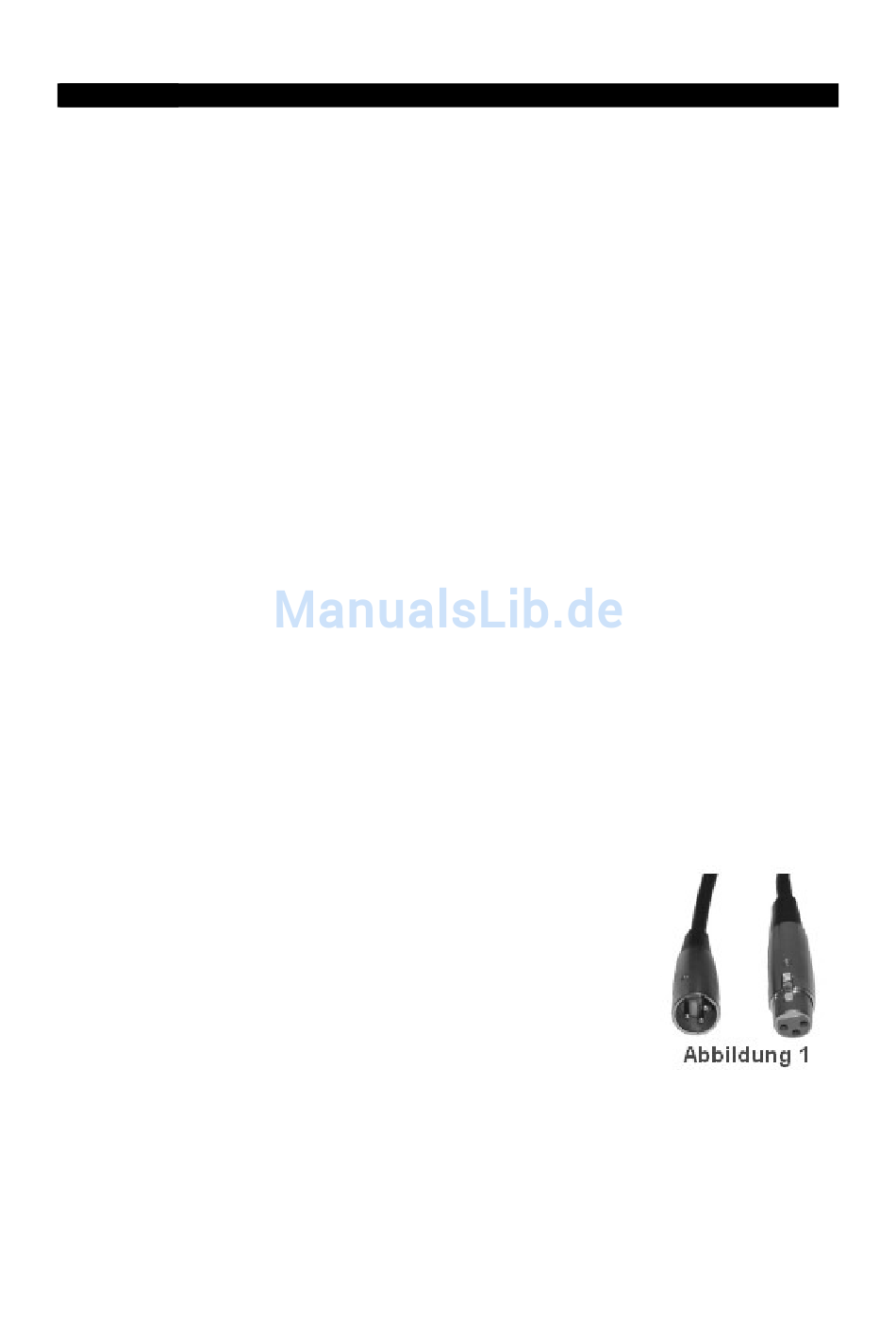

Dateneingang und den Datenausgang (Abbildung 1). Wir
empfehlen DMX-Kabel von Accu-Cable. Vergewissern Sie sich,
falls
Sie
Ihre
eigenen
Kabel
herstellen,
dass
Sie
standardmäßige, abgeschirmte 110-120 Ohm Kabel benutzen.
(Diese Kabel können bereits in fast allen Geschäften für Ton-
und Lichttechnik gekauft werden). Ihre Kabel sollten einen männlichen und einen
weiblichen XLR Stecker an jeweils einen der beiden Enden haben. Achten Sie auch
darauf, dass DMX Kabel eingeschleift sein müssen und sich nicht teilen dürfen.
American DJ
- www.americanaudio.eu - Tri Phase™ Benutzerhandbuch Seite 5
®
