Benutzerhandbuch
1. EIN/AUS: Strom EIN/AUS-Schalter
2. EIN/AUS: Strom EIN/AUS-Schalter
3. POWER: Diese rote LED leuchtet wenn das Gerät mit der Stromversorgung verbunden ist
4. IR IN: Diese LED leuchtet wenn von der Fernbedienung Signale empfangen werden
5. OUTPUT A: Betätigen Sie diesen Schalter um die Eingangsquelle für den HDMI OUTPUT A zu
wählen. Die rote LED leuchtet wenn Sie die entsprechende Quelle gewählt haben.
6. OUTPUT B: Betätigen Sie diesen Schalter um die Eingangsquelle für den HDMI OUTPUT B zu
wählen. Die rote LED leuchtet wenn Sie die entsprechende Quelle gewählt haben.
7. OUTPUT C: Betätigen Sie diesen Schalter um die Eingangsquelle für den HDMI OUTPUT C zu
wählen. Die rote LED leuchtet wenn Sie die entsprechende Quelle gewählt haben.
8. OUTPUT D: Betätigen Sie diesen Schalter um die Eingangsquelle für den HDMI OUTPUT D zu
wählen. Die rote LED leuchtet wenn Sie die entsprechende Quelle gewählt haben.

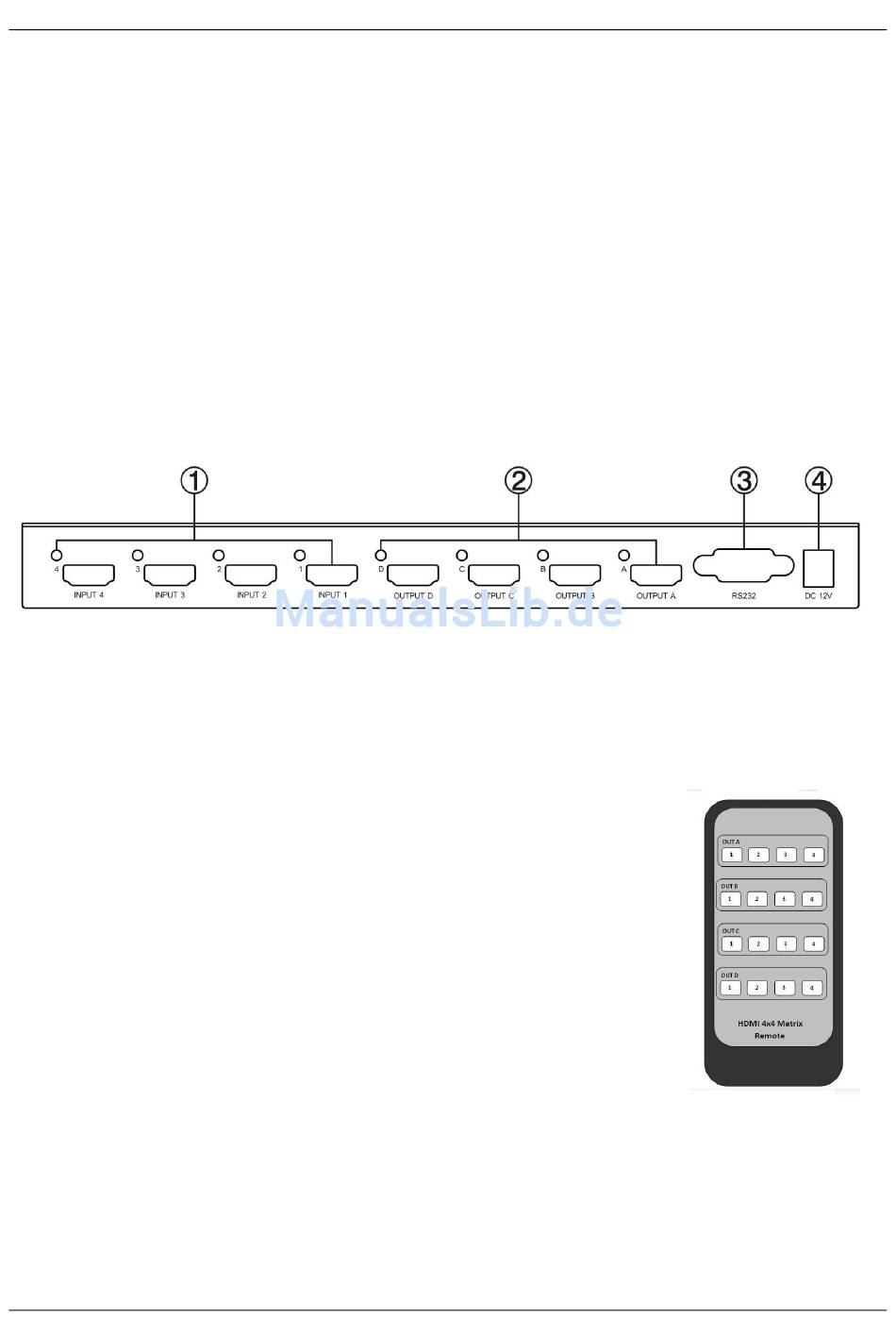

Rückansicht:
1.
Eingangsports: Die LED leuchtet wenn ein HDMI Signal erkannt wird
2.
Ausgangsports: Die LED leuchtet wenn ein TV Signal erkannt wird
3.
RS232: Über diesen Anschluss können Sie die Matrix via PC steuern
4.
DC 12V: Schließen Sie das 12V DC Netzteil an das Gerät an und verbinden Sie den Adapter mit
einer AC-Steckdose
Fernbedienung:
OUT A: Drücken Sie eine der vier Tasten um ein Quellsignal zu wählen
OUT B: Drücken Sie eine der vier Tasten um ein Quellsignal zu wählen
OUT C: Drücken Sie eine der vier Tasten um ein Quellsignal zu wählen
OUT D: Drücken Sie eine der vier Tasten um ein Quellsignal zu wählen
Software für die Fernbedienung via COM-Port:
Allgemeine Hauptseite - General
1.
Wählen Sie den Kontrollmodus – Dieses Model unterstützt ausschließlich den COM-Port
2.
Wählen Sie hier den RS232 COM Anschluss an ihrem Rechner
3.
Klicken Sie hier um den PC mit der Matrix zu verbinden oder zu trennen
4.
Klicken Sie hier um den Status zu erneuern
5.
Hiermit aktivieren oder deaktivieren sie die Eingangs/Ausgangs Tags (Portnamen), welche
angezeigt werden wenn Sie die Schaltflächen auf der Einstellungsseite bearbeiten.
6.
Klicken Sie um einen Reiter zu wählen
7.
Statusleiste:
