User Manual
Benutzerhandbuch
Manuel Utilisateur
Manuale
Tested to Comply with
FCC Standards
For Home and Office Use!
© LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (July 2015)

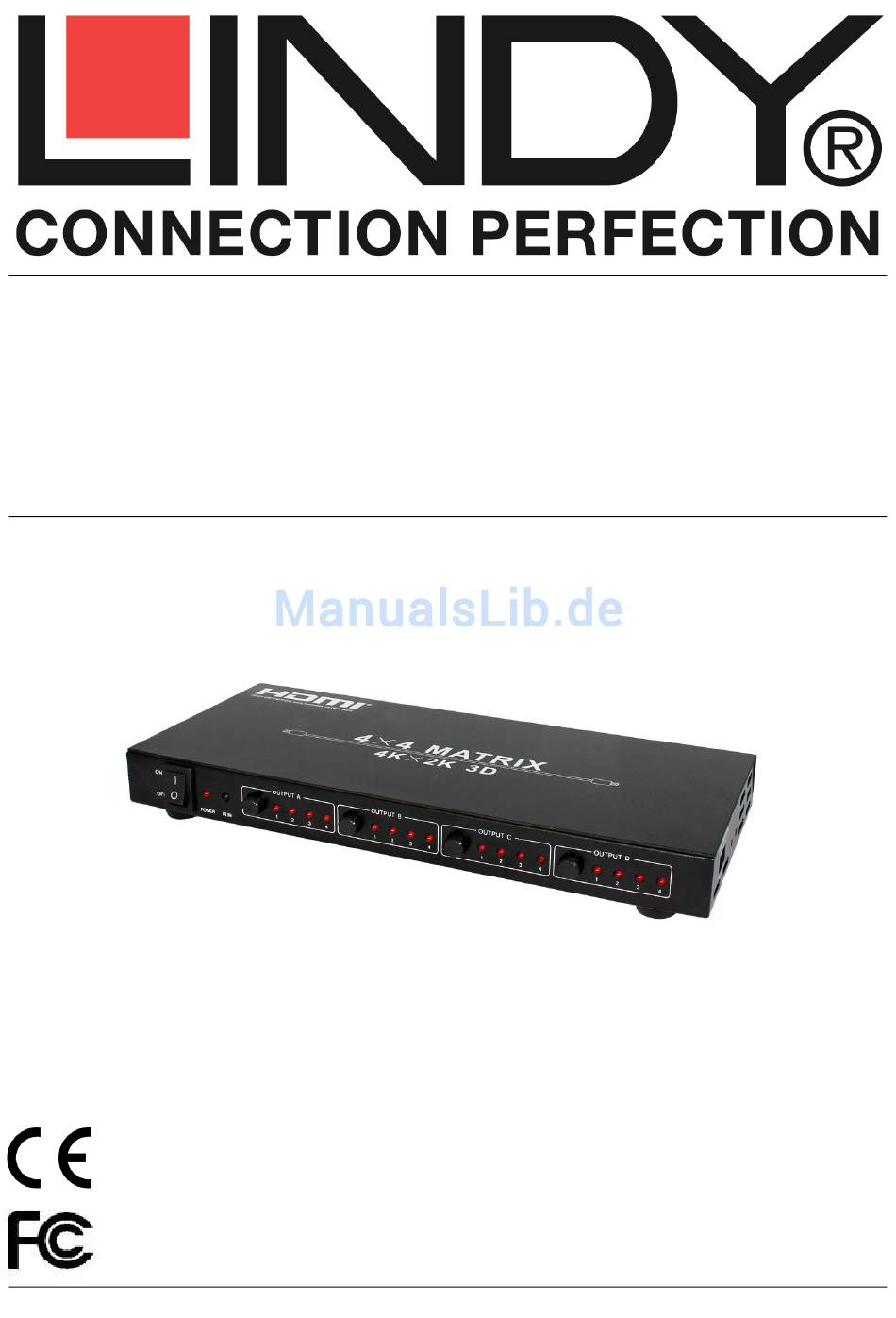

4K HDMI 4x4 Matrix
No. 38152
www.lindy.com
Eng li sh
Deutsch
Français
Italiano
Werbung
Verwandte Anleitungen für Lindy 4K HDMI 4x4 Matrix
Inhaltszusammenfassung für Lindy 4K HDMI 4x4 Matrix
- Seite 1 4K HDMI 4x4 Matrix User Manual Eng li sh Benutzerhandbuch Deutsch Manuel Utilisateur Français Manuale Italiano No. 38152 www.lindy.com Tested to Comply with FCC Standards For Home and Office Use! © LINDY ELECTRONICS LIMITED & LINDY-ELEKTRONIK GMBH - FIRST EDITION (July 2015)
- Seite 3 English Introduction Thank you for purchasing the LINDY 4K HDMI 4x4 Matrix with remote control. This high performance HDMI Matrix allows any of the attached four sources to be show on any of the four displays simultaneously. An Infra-red remote control is supplied to make switching between sources and displays easier.
- Seite 4 User Manual English 2. POWER: This red LED illuminates when the device is connected with power supply 3. IR IN: Remote control signal receive 4. OUTPUT A: Press this button to select the input source to HDMI OUTPUT A, and the red LED will illuminate when selecting corresponding input 5.
- Seite 5 User Manual English Port Tag Page: Input port tags Click to edit Input port tags Output port tags Click to edit Output port tags Edit Input port tags: To edit the INPUT port tags, click edit and then add your own name in the area provided...
- Seite 6 User Manual English Edit Output port tags: To edit the OUTPUT port tags, click edit and then add your own name in the area provided Setting page: Display’s the Input number for respective Output Click to select Input port for respective Output port Click to select previous or next Input port for respective Output port Display Input to Output with tag information when mouse moves over the buttons referred to in 2 Pre-Setting items...
- Seite 7 User Manual English Advanced Page: 1. Enable and disable IR control 2. 3. & 4. TCP Mode is not supported FW upgrade Page: Firmware upgrade is not supported on this model EDID Dipswitch: Adjust the dipswitches on the side of the matrix to force the required setting:...
- Seite 8 User Manual English (0 is down, 1 is up) 0000 Auto mode (default) 0001 1080i, Stereo Audio 2.0 0010 1080i, Dolby/DTS 5.1 0011 1080i, HD Audio 7.1 0100 1080p, Stereo Audio 2.0 0101 1080p, Dolby/DTS5.1 0110 1080p, HD Audio 7.1 0111 3D, Stereo Audio 2.0 1000...
- Seite 9 Benutzerhandbuch Deutsch Einführung Vielen Dank für den Kauf der LINDY 4K HDMI 4x4 Matrix mit Fernbedienung. Diese hoch perfomante HDMI Matrix ermöglicht es Ihnen sich jede der 4 angeschlossenen Quellen gleichzeitig auf jedem der vier angeschlossenen Bildschirme anzeigen zu lassen.
- Seite 10 Benutzerhandbuch Deutsch 1. EIN/AUS: Strom EIN/AUS-Schalter 2. EIN/AUS: Strom EIN/AUS-Schalter 3. POWER: Diese rote LED leuchtet wenn das Gerät mit der Stromversorgung verbunden ist 4. IR IN: Diese LED leuchtet wenn von der Fernbedienung Signale empfangen werden 5. OUTPUT A: Betätigen Sie diesen Schalter um die Eingangsquelle für den HDMI OUTPUT A zu wählen.
- Seite 11 Benutzerhandbuch Deutsch RS232 COM Schnittstelle Kommunikationsstatus Abfrage der Betriebsnachricht Zeit und Datum Geräteinformationsanzeige Port Tag Page / Seite zum Editieren von Portnamen: Input Port Tags (Portnamen Eingangsport) Klicken Sie um die Input Port Tags (Portnamen) zu editieren Output Port Tags (Portnamen Ausgangsports) Klicken Sie um die Output Port Tags (Portnamen) zu editieren Editieren der Input Port Tags (Portbezeichnungen): Um die INPUT Port Tags zu editieren, klicken Sie auf editieren und geben dann den gewünschten...
- Seite 12 Benutzerhandbuch Deutsch Editieren der Output Port Tags: Um die OUTPUT Port Tags zu editieren, klicken Sie auf editieren und geben dann den gewünschten Namen in den dafür vorgesehenen Bereich ein. Setting Page / Einstellungen-Seite: 1. Zeigt die Eingangsportnummer des jeweiligen Ausgangsports 2.
- Seite 13 Benutzerhandbuch Deutsch Legen Sie den EDID Modus für den gewählten Eingang oder alle Ausgänge fest - klicken Sie auf “Set” um die Aktion zu bestätigen. Der „Auto EDID mode“ kann nur für alle Eingänge gemeinsam gewählt werden Kopieren Sie den EDID Modus zu den gewählten Eingängen oder allen Ausgängen – klicken Sie auf “Copy”...
- Seite 14 Benutzerhandbuch Deutsch FW Upgrade Page: Firmware Upgrade wird von diesem Model nicht unterstützt EDID Dipschalter: Stellen Sie die Dipschalter der Matrix auf die gewünschte Einstellung (für Einstellungen siehe weiter unten): (0 is down, 1 is up) 0000 Auto mode (default) 0001 1080i, Stereo Audio 2.0 0010...
- Seite 15 Français Introduction Merci d’avoir choisi le LINDY 4K HDMI 4x4 Matrix avec télécommande. Cette matrice HDMI hautes performances permet à chacune des quatre sources raccordées d’être affichées sur l’un des quatre écrans simultanément. Une télécommande est fournie pour faciliter le contrôle et la commutation des appareils.
-
Seite 16: Manuel Utilisateur
Manuel Utilisateur Français ON/OFF: Bouton marche/arrêt POWER: Cette LED rouge s’éclaire lorsque l’appareil est connecté à l’alimentation IR IN: capteur de signal de télécommande OUTPUT A: Pressez ce bouton pour sélectionner la source HDMI en entrée vers HDMI OUTPUT A, la LED rouge s’éclaire lors de la sélection de l’entrée correspondante OUTPUT B: Pressez ce bouton pour sélectionner la source HDMI en entrée vers HDMI OUTPUT B, la LED rouge s’éclaire lors de la sélection de l’entrée correspondante... - Seite 17 Manuel Utilisateur Français Page Port Tag: Tags port d’entrée Cliquez pour éditer les tags de port d’entrée Tags port de sortie Cliquez pour éditer les tags de port de sortie Edition des tags de port d’entrée: Pour éditer les tags de port d’entrée, cliquez sur ‘’edit’’ et entrez ensuite le nom que vous avez choisi dans la zone correspondante...
- Seite 18 Manuel Utilisateur Français Edition des tags de port de sortie: Pour éditer les tags de port de sortie, cliquez sur ‘’edit’’ et entrez ensuite le nom que vous avez choisi dans la zone correspondante Page de paramétrage: Affiche le numéro d’entrée pour la sortie correspondante Cliquez pour sélectionner l’entrée pour le port de sortie correspondante Cliquez pour sélectionner l’entrée précédente ou suivante pour le port de sortie correspondant Affiche l’entrée vers la sortie avec les informations de tag lorsque la souris survole les boutons en...
- Seite 19 Manuel Utilisateur Français Cliquez pour vider le contenu EDID affiché dans la grille Onglet de page ‘’Advanced’’ (paramètres avancés): Active et désactive le contrôle IR 3. & 4. Le mode TCP n’est pas pris en charge par ce modèle Page de mise à jour du Firmware: La mise à...
- Seite 20 Manuel Utilisateur Français (0 est en position basse, 1 en position haute) 0000 Auto mode (par défaut) 0001 1080i, Stéréo Audio 2.0 0010 1080i, Dolby/DTS 5.1 0011 1080i, HD Audio 7.1 0100 1080p, Stéréo Audio 2.0 0101 1080p, Dolby/DTS5.1 0110 1080p, HD Audio 7.1 0111 3D, Stéréo Audio 2.0...
- Seite 21 Italiano Introduzione Vi ringraziamo per aver acquistato la Matrice LINDY HDMI 4x4 4K con telecomando. Questo prodotto vi consentirà di visualizzare una qualsiasi delle quattro sorgenti collegate su uno o più schermi collegati alle porte in uscita. Viene fornito a corredo un telecomando ad infrarossi per rendere più semplice la commutazione dei vari canali.
- Seite 22 Manuale Italiano ON/OFF: Pulsante di accensione / spegnimento POWER: Questo LED si illumina quando l’unità è collegata all’alimentazione IR IN: Ingresso segnali IR OUTPUT A: Premete questo pulsante per selezione la sorgente da inviare all’uscita HDMI OUTPUT A. Uno dei 4 LED Rossi si illuminerà per indicare la selezione corrente OUTPUT B: Premete questo pulsante per selezione la sorgente da inviare all’uscita HDMI OUTPUT B.
- Seite 23 Manuale Italiano Pagina Port Tag Nomi delle porte Input Fate Click per modificare i nomi delle porte Input Nomi delle porte Output Fate Click per modificare i nomi delle porte Output Modifica dei nome delle porte Input: Per modificare i nomi fate click su Edit e selezionate la denominazione da assegnare alle singole porte...
- Seite 24 Manuale Italiano Modifica dei nome delle porte Output: Per modificare i nomi fate click su Edit e selezionate la denominazione da assegnare alle singole porte Pagina Setting Visualizza il numero di ingresso (ingresso) selezionato su ciascuna uscita (Output) Fate Click per selezionare l’ingresso da inviare su ciascuna uscita Fate Click per selezionare l’ingresso successivo o precedente a quello impostato su ciascuna uscita Visualizza informazioni si Input e Output con relativi nomi quando il mouse passa sui pulsanti descritti al punto 2...
- Seite 25 Manuale Italiano Pagina Advanced Abilita e disabilita il telecomando 3. & 4. La modalità TCP NON è supportata da questo modello Pagina FW upgrade L’upgrade del Firmware NON è supportato da questo modello Dipswitch EDID Impostate la posizione dei dipswitch posti sul lato della matrice in base alle vostre necessità:...
- Seite 26 Manuale Italiano (0 è giù, 1 è su) 0000 Auto mode (default) 0001 1080i, Stereo Audio 2.0 0010 1080i, Dolby/DTS 5.1 0011 1080i, HD Audio 7.1 0100 1080p, Stereo Audio 2.0 0101 1080p, Dolby/DTS5.1 0110 1080p, HD Audio 7.1 0111 3D, Stereo Audio 2.0 1000 3D, Dolby/DTS5.1...
- Seite 27 LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
-
Seite 28: Recycling Information
EU ha tramutato le direttive WEEE in leggi statali in varie misure. Fare riferimento alle leggi del proprio Stato quando si dispone di un apparecchio elettrico o elettronico. Per ulteriori dettagli fare riferimento alla direttiva WEEE sul riciclaggio del proprio Stato. LINDY No. 38152 Edition, July 2015 www.lindy.com...
