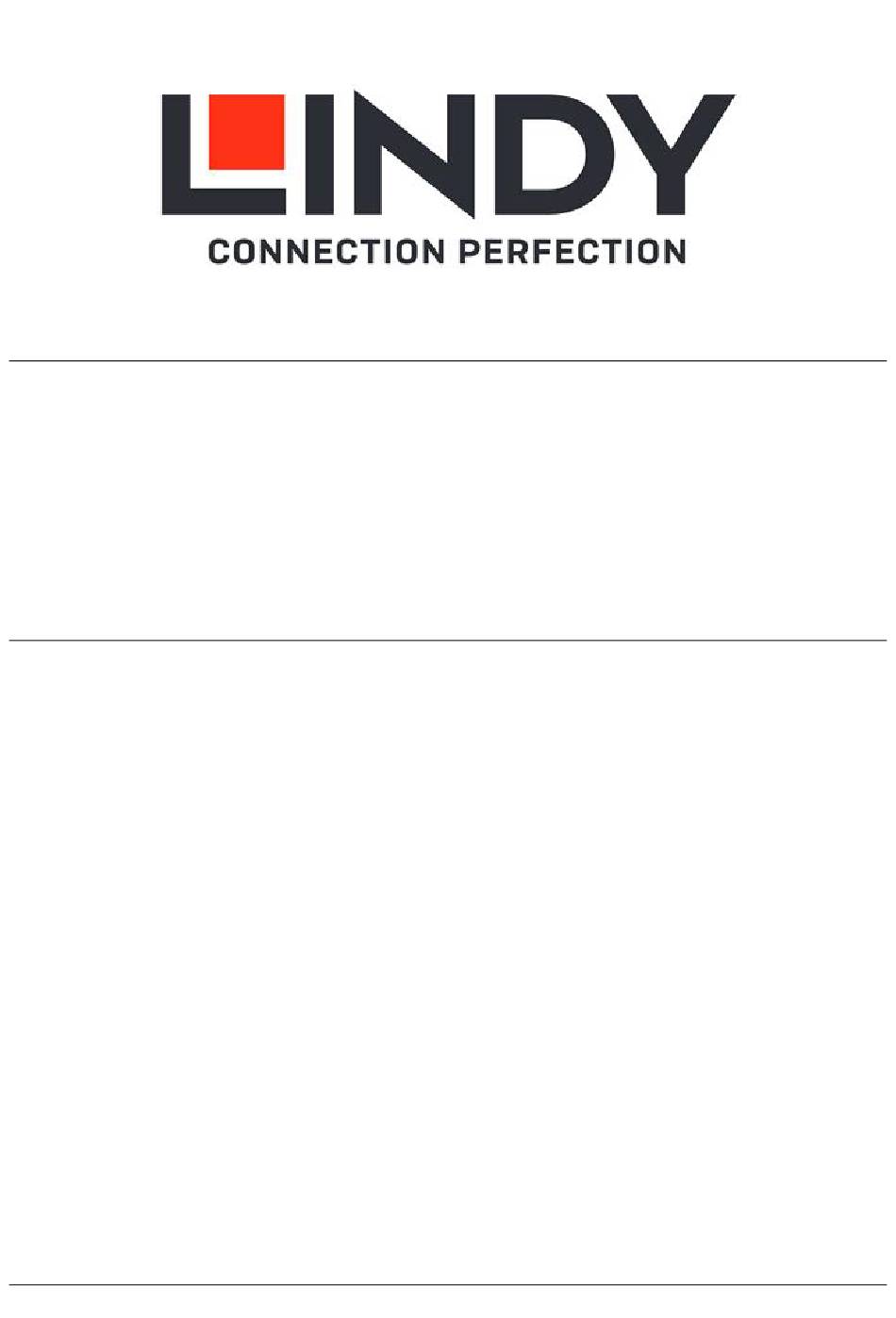

- Seite 1 8x8 HDMI 4K60 Matrix User Manual Eng lis h Benutzerhandbuch Deutsch Manuel Utilisateur Français Manuale Italiano Manual de Usuario Español No. 38334 lindy.com © LINDY Group - FIRST EDITION (March 2023)
- Seite 12 Benutzerhandbuch Deutsch Sicherheitshinweise ! GEFAHR ! Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch und bewahren Sie dieses Dokument immer zusammen mit dem Produkt auf. Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen oder zum Tod durch Stromschlag, Feuer oder Schäden am Produkt führen. Das Berühren der internen Komponenten oder eines beschädigten Kabels kann einen elektrischen Schlag verursachen, der zum Tod führen kann.
- Seite 13 Deutsch Einführung Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Diese 8x8 HDMI 4K60 Matrix unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen technischen Support.

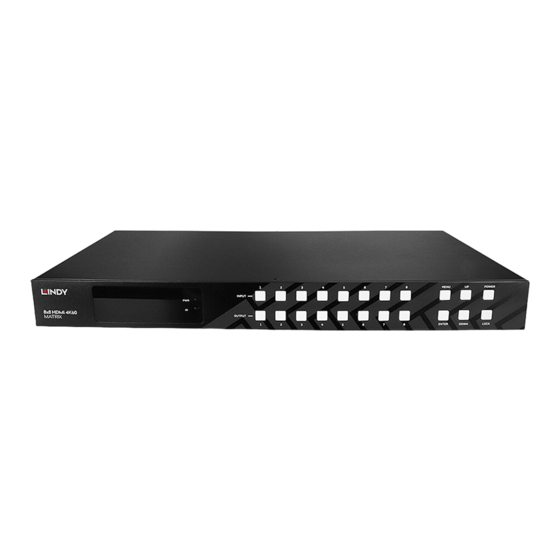

- Seite 14 Benutzerhandbuch Deutsch Installation Frontplatte 1. OLED-Bildschirm - Zeigt den Input- und Outputstatus der Matrix an. Zeigt bei Bedarf auch die EDID- Verwaltung und die IP-Adresse der Matrix an. 2. Power LED - Die LED leuchtet grün, wenn die Matrix eingeschaltet ist. Die LED leuchtet rot, wenn sich die Matrix im Standby-Modus befindet.
- Seite 15 Benutzerhandbuch Deutsch 9. DC 12V - Schließen Sie das mitgelieferte 12VDC 3A-Netzteil an und schrauben Sie es fest. Stecken Sie den Stecker in eine Steckdose, um die Matrix mit Strom zu versorgen. Betrieb IR Fernbedienung Um das eingestellte Layout anzuzeigen, muss zuerst der Output und dann der Input Port ausgewählt werden.
- Seite 16 Benutzerhandbuch Deutsch Input-Seite: Hier können Sie sehen, welche Inputs gerade aktiv sind, sie umbenennen und die EDID aus der Tabelle unten einstellen: Output-Seite: Hier können Sie sehen, welche Outputs gerade aktiv sind, sie umbenennen, den Downscaler einschalten, um Videos von 4K- auf 1080p-Auflösungen herunterzuskalieren, die ARC-Funktion ein- und ausschalten sowie die Outputs einzeln ein- und ausschalten.
- Seite 17 Benutzerhandbuch Deutsch Netzwerk-Seite: Hier können Sie die IP-Einstellungen zwischen statisch und DHCP sowie den Telnet-Port umschalten. Außerdem können Sie hier die Passwörter ändern und die Netzwerkeinstellungen zurücksetzen. System-Seite: Hier können Sie verschiedene Einstellungen vornehmen, wie z. B. das Sperren der Frontplatte, das Ein- /Ausschalten des Bestätigungstons für die Tasten, die Abschaltzeit für den Frontscreen und die Baudrate für die serielle Steuerung.
- Seite 18 Benutzerhandbuch Deutsch r link in x! Abfrage des Verbindungsstatus HDMI Input 1: connect des x-Eingangsports, x=0~8(0=all) r link out y! Abfrage des Verbindungsstatus HDMI Output 2: connect des y-Ausgangsanschlusses, y=0~8(0=alle) s reset! Zurücksetzen auf Reset to factory defaults System Initializing… Werkseinstellungen Initialization Finished! FW Version x.xx.xx...
- Seite 19 Benutzerhandbuch Deutsch maximale Zeichenanzahl beträgt s logo2 logo2 Einstellen des Logonamens, der in der zweiten Zeile des LCD- ****************! Bildschirms angezeigt wird, die maximale Zeichenanzahl beträgt Stellen Sie die Baudrate der s baud rate xxx! Baudrate:115200 seriellen Schnittstelle des RS02-Moduls, z=(115200,57600, 38400,19200,9600,4800) r baud rate! Abfrage der Baudrate der seriellen...
- Seite 20 Benutzerhandbuch Deutsch 12, 4K2K30_444,HD Audio 7.1 13, 4K2K60_420,Stereo Audio 14, 4K2K60_420,Dolby/DTS 5.1 15, 4K2K60_420,HD Audio 7.1 16, 4K2K60_444,Stereo Audio 17, 4K2K60_444,Dolby/DTS 5.1 18, 4K2K60_444,HD Audio 7.1 19, 4K2K60_444,Stereo Audio 2.0 HDR 20, 4K2K60_444,Dolby/DTS 5.1 21, 4K2K60_444,HD Audio 7.1 22, User1 23, User2 24~31, copy from hdmi output r edid in x!
- Seite 21 Benutzerhandbuch Deutsch s cec in x right! Eingang x Menü rechts über input 1 menu right operation CEC einstellen, x=0~8(0=alle Eingänge) s cec in x enter! iInput 1 menu enter operation Eingang x Menü Enter über CEC einstellen, x=0~8(0=alle Eingänge) s cec in x play! input 1 play operation Eingang x Wiedergabe über...
- Seite 22 Benutzerhandbuch Deutsch r mac addr! Netzwerk-MAC-Adresse Mac address: 00:1C:91:03:80:01 abrufen s ip mode z! Stellen Sie den Netzwerk-IP- Set IP mode:Static Modus auf statische IP oder (Please use "s net reboot!" DHCP ein, z=0~1 (z=0 Static, z=1 command or repower device to DHCP ) apply new config!) r ip mode!
- Seite 58 Recycling Information WEEE (Waste of Electrical and Electronic Equipment), Recycling of Electronic Products Europe, United Kingdom In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of all waste electrical and electronic equipment. It is no longer allowable to simply throw away electrical and electronic equipment.
- Seite 59 Recycling Information Möglichkeiten der Rückgabe von Altgeräten Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich- rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen.
- Seite 60 Standard IEC 60950-1 or 60065 or 62368-1. LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
