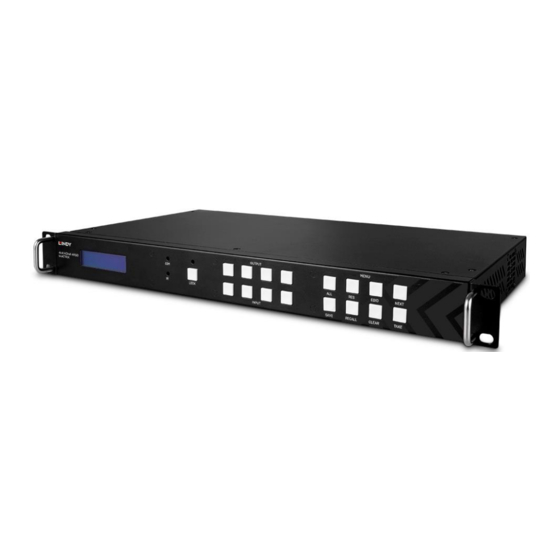

- Seite 1 4x4 HDMI 4K60 Matrix with Video Wall Scaling User Manual Eng lis h Benutzerhandbuch Deutsch Manuel Utilisateur Français Manuale Italiano Manual del Usuario Español No. 38238 lindy.com © LINDY Group - FIRST EDITION (October 2022)
- Seite 14 Einführung Wir freuen uns, dass Ihre Wahl auf ein LINDY-Produkt gefallen ist und danken Ihnen für Ihr Vertrauen. Sie können sich jederzeit auf unsere Produkte und einen guten Service verlassen. Diese 4x4 HDMI 4K60 Matrix mit Video Wall Scaling unterliegt einer 2-Jahres LINDY Herstellergarantie und lebenslangem kostenlosen technischen Support.
- Seite 15 Benutzerhandbuch Deutsch Spezifikationen ▪ HDMI 2.0 18Gbps ▪ HDCP 1.4 ▪ HDMI Audio Pass-through ▪ IR-Unterstützung: 20-60kHz ▪ Gehäusematerial: Metall ▪ Betriebstemperatur: 0°C - 40°C (32°F - 104°F) ▪ Lagertemperatur: -20°C - 70°C (-4°F - 158°F) ▪ Feuchtigkeit: 10-50% RH (nicht-kondensierend) ▪...
- Seite 16 Verbinden Sie den RS-232-Anschluss der Matrix über ein serielles Kabel mit einem PC, wie in der folgenden Abbildung dargestellt: Für die RS-232-Steuerung beträgt die Baudrate 9600. Eine detaillierte Liste aller Befehle finden Sie im Download-Bereich des Artikels auf der Lindy-Website.
- Seite 17 Benutzerhandbuch Deutsch Für die LAN/IP-Steuerung sehen Sie bitte die Standardeinstellung unten PC Software Bitte führen Sie die neueste Version der Software aus dem Download-Bereich Ihrer lokalen Lindy-Website aus. Bei der Eingabe ist ein Passwort erforderlich: Für den Administrator-Zugang: 111111 Für den Benutzerzugang: 000000 Verbinden mit dem Web-GUI Auf der ersten Seite wählen Sie bitte UART, wenn Sie eine RS-232-Verbindung verwenden, oder Network,...
- Seite 18 Benutzerhandbuch Deutsch ▪ Wählen Sie Save Config, um die Konfiguration zu speichern. ▪ Es sollte nun eine Erfolgsmeldung angezeigt werden. Wählen Sie erneut Gerät suchen, um zu bestätigen, dass die Änderung erfolgreich war. Für den direkten Anschluss befolgen Sie bitte die nachstehenden Anweisungen ▪...
- Seite 19 Benutzerhandbuch Deutsch Matrix Switch Switch UI: Der Benutzer kann dies auswählen, um die Benutzeroberfläche von der Standardeinstellung zu ändern Allset: Dies ist eine Abkürzung, um 1 Input auf alle Outputdisplays zu schalten Recall: Ruft ein bestimmtes Matrix-Routing auf, das zuvor gespeichert wurde. SaveAs: Aktuelles Matrix-Routing speichern System Reset: Setzt das Gerät auf die Werkseinstellungen zurück EDID: Wählen Sie diese Schaltfläche, um das EDID Management zu öffnen.
- Seite 20 Benutzerhandbuch Deutsch Signal Setting Audio Select Auto – Wenn ein HDMI-Eingangssignal vorhanden ist, wird HDMI-Audio durchgeschleift. Wenn ein DVI- Eingangssignal bereitgestellt wird, verwendet die Matrix den analogen Audioeingang für Audio. External – Die Matrix verwendet den entsprechenden analogen Audio-Eingangsanschluss. Output Type Der Output Typ ist für die Unterstützung von HDCP 1.4 vorkonfiguriert.
- Seite 21 Benutzerhandbuch Deutsch Advanced Switch Dies ermöglicht das automatische Umschalten von Geräten in bestimmten Zeitabständen. Wählen Sie den Output-Port, der gesteuert werden muss. Wählen Sie CTRL und die gewünschten Anschlüsse, um mehrere Ausgänge auszuwählen. Wählen Sie CTRL und dann die gewünschten Eingangsanschlüsse aus. Wählen Sie die →...
- Seite 22 Benutzerhandbuch Deutsch Vergewissern Sie sich, dass die gewünschten Ausgangsanschlüsse angekreuzt sind. So konfigurieren Sie die automatische Umschaltung Switch Frequency: Der Standardwert ist 2000 Millisekunden. Send all outputs combined: Alle Ausgänge sind standardmäßig nicht markiert Nicht angekreuzt – Schaltet alle Ports nacheinander Angekreuzt –...
- Seite 23 Benutzerhandbuch Deutsch Video Wall Wählen Sie das gewünschte Layout für eine Videowand aus und stellen Sie es ein. Erstellen einer Videowand Wählen Sie einen der Bildschirme in der Software und klicken Sie mit der rechten Maustaste auf ihn. Dadurch wird ein Menü geöffnet Eingang wählen: Wählen Sie den Eingangsanschluss, der...
- Seite 24 Benutzerhandbuch Deutsch Rahmenanpassung (Bezel Adjustment) Der Benutzer kann den Rahmen von allen Seiten jedes Displays innerhalb einer Videowand konfigurieren. Die maximale Einstellung des Rahmens beträgt 100 Pixel. Nach der Einstellung klicken Sie bitte zur Bestätigung auf Set. Multi-View Video Wall Der Benutzer kann ein einzelnes Display auf eine andere Quelle innerhalb der Videowand umschalten Layout speichern oder laden...
- Seite 25 Benutzerhandbuch Deutsch Web Control Für die grundlegende Steuerung ▪ Geben Sie die IP-Adresse in den Webbrowser ein und drücken Sie "Enter". ▪ Geben Sie den Benutzernamen ein: admin ▪ Geben Sie das Passwort ein: admin ▪ Melden Sie sich an, und der Benutzer kann die Matrix steuern Fehlersuche Wenn die Matrix nicht über die Web-GUI oder das LAN gefunden werden kann, befolgen Sie bitte die nachstehenden Lösungsvorschläge:...
-
Seite 62: Recycling Information
Recycling Information WEEE (Waste of Electrical and Electronic Equipment), Recycling of Electronic Products Europe, United Kingdom In 2006 the European Union introduced regulations (WEEE) for the collection and recycling of all waste electrical and electronic equipment. It is no longer allowable to simply throw away electrical and electronic equipment. - Seite 63 Recycling Information Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich- rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen unentgeltlich abgeben. Rücknahmepflichtig sind Geschäfte mit einer Verkaufsfläche von mindestens 400 m² für Elektro- und Elektronikgeräte sowie diejenigen Lebensmittelgeschäfte mit einer Gesamtverkaufsfläche von mindestens 800 m², die mehrmals pro Jahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen.
- Seite 64 Standard IEC 60950-1 or 60065 or 62368-1. LINDY Herstellergarantie – Hinweis für Kunden in Deutschland LINDY gewährt für dieses Produkt über die gesetzliche Regelung in Deutschland hinaus eine zweijährige Herstellergarantie ab Kaufdatum. Die detaillierten Bedingungen dieser Garantie finden Sie auf der LINDY Website aufgelistet bei den AGBs.
