A N H A N G D
Die Kommunikation kann durch Klicken auf den Start-Button gestartet werden, an-
schließend werden alle Datenfelder im Fenster zyklisch mit der Information aus dem
Feldgerät beschrieben. Der jeweilige Status der Kommunikation wird im Textfeld Status
(z. B. running etc.) angezeigt.
Die Zyklische Abfrage kann durch klicken auf den Stop-Button angehalten werden.
Dies ist dann notwendig, wenn in die Textfelder für Tag-Nummer, Descriptor, Date und
Write new Message Werte eingetragen werden sollen, die dann an das Feldgerät ge-
schickt werden sollten. Die Datenübertragung wird hierzu durch Klicken auf den Button
Write TDD bzw. Write new Message ausgelöst.

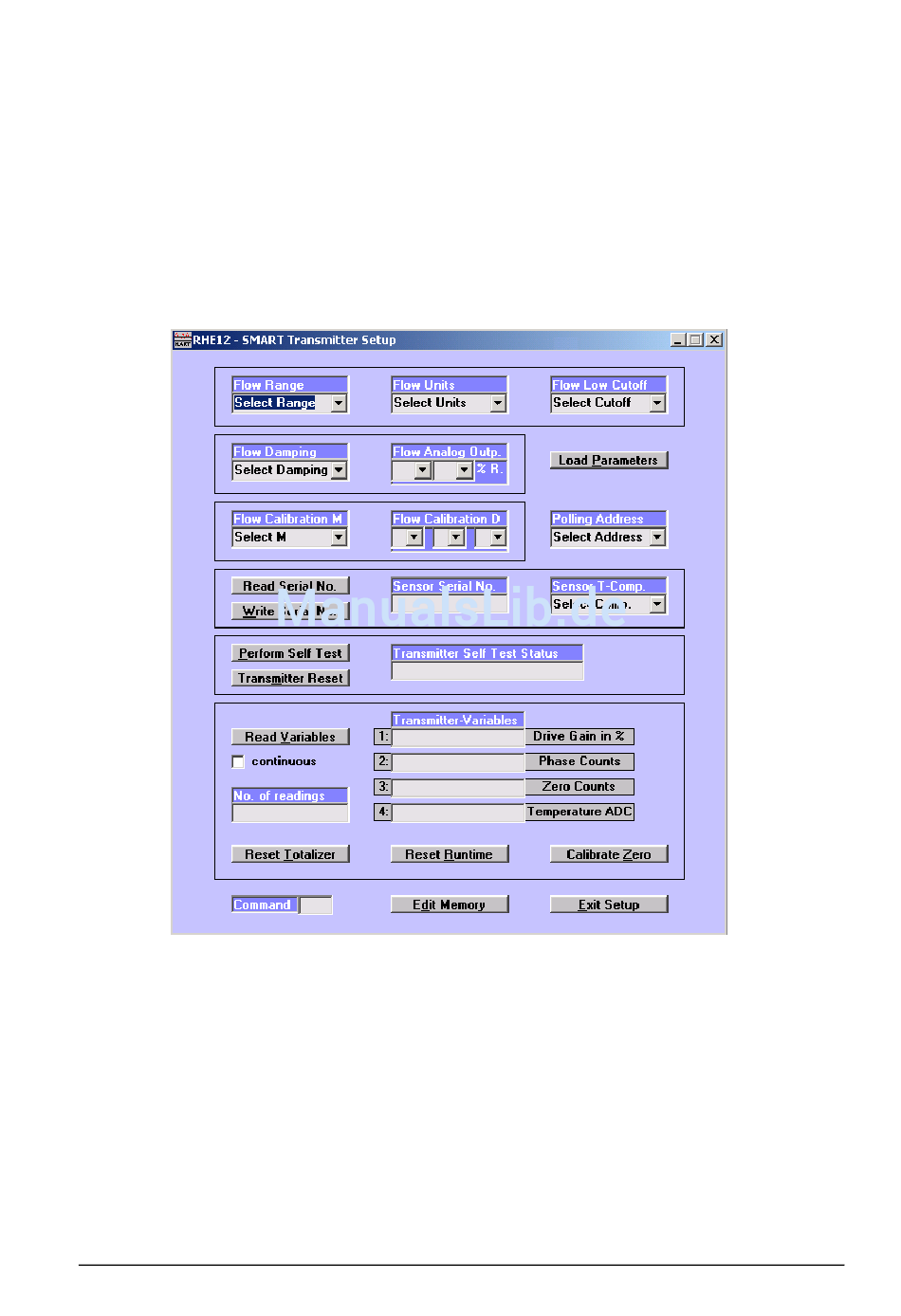

Durch Klicken auf den Button RHE 12 Flow Transmitter wird ein neues Fenster RHE12 –
Smart Transmitter Setup geöffnet in dem sämtliche Geräteparameter des Feldgeräts
eingestellt werden können.
Hierzu muss zunächst die Information aus dem Gerät ausgelesen werden. Dies erfolgt
durch Klicken des Buttons Load Parameter. Die Information wird daraufhin aus dem
Feldgerät geladen und die Textfelder im Fenster zeigen danach die aktuelle Geräte-
Konfiguration an.
RHEONIK
Verwendung des HART® Kommunikators
.
Seite
8
