mega macs 66
3.6

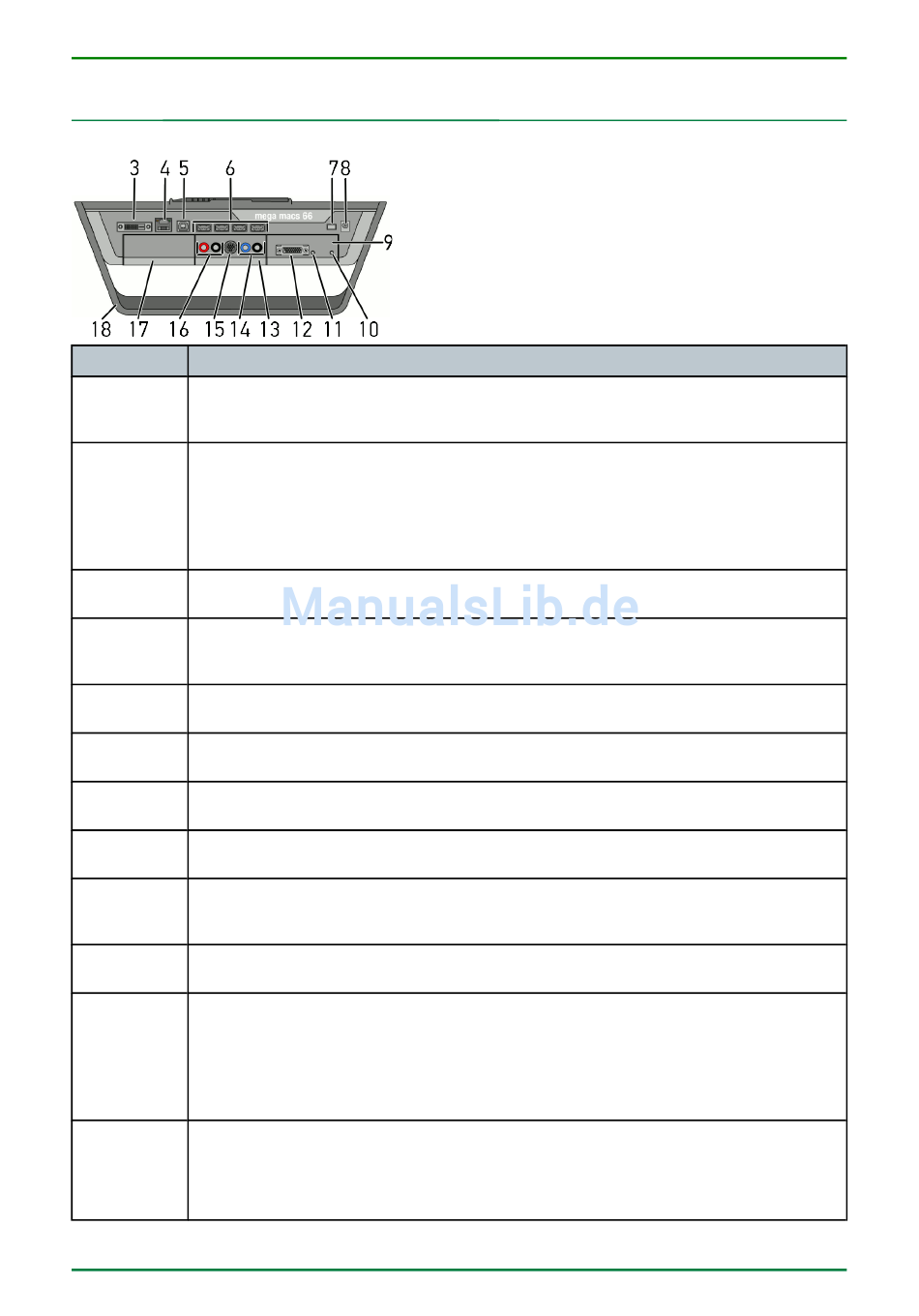

Anschlüsse mega macs 66
B B e e z z e e i i c c h h n n u u n n g g
3
DVI-D-Schnittstelle
Über die DVI-D-Schnittstelle können digitale Signale übertragen werden. Diese können auf einem
Bildwiedergabegerät, z.B. Bildschirm oder Beamer, dargestellt werden.
4
Ethernet-Schnittstelle
Über die Ethernet-Schnittstelle kann das Gerät mit folgender Hardware verbunden werden:
•
PC
•
Drucker
•
Netzwerk
5
USB-Device-Schnittstelle
Über die USB-Device-Schnittstelle können Daten zwischen Gerät und PC getauscht werden.
6
4x USB-Host-Schnittstelle
Über die USB-Host-Schnittstellen (kurz: USB-Schnittstellen) kann ein externer Drucker
angeschlossen werden.
7
Hauptschalter
Hier kann das Gerät komplett ausgeschaltet werden.
8
Spannungsversorgungs-Buchse
Hier kann das Gerät mit Spannung versorgt und der interne Akku aufgeladen werden.
9
Diagnosemodul DT 66
Das DT 66 diagnostiziert die Fahrzeug-Elektronik und leitet die Daten an das Gerät weiter.
10
Grüne LED
Die grüne LED signalisiert ein eingeschaltetes und betriebsbereites Kommunikationsmodul.
11
Ein/Aus-Taste
Hier kann das Diagnosemodul ein- bzw. ausgeschaltet werden, wenn es nicht im Modulschacht
eingesteckt ist.
12
ST2-Anschluss
Hier kann der ST2-Stecker angeschlossen werden.
13
Messtechnikmodul MT 66
In diesem Modul ist ein 2-Kanal-Scope für u.a. folgende Messgrößen enthalten:
•
Spannung
•
Strom (über Strommesszange)
•
Widerstand
14
Anschlüsse Scope 1
Hier können Messkabel an Scope 1 angeschlossen werden.
•
blau = Signal
•
schwarz = Masse
Gerätebeschreibung
Anschlüsse mega macs 66
21
