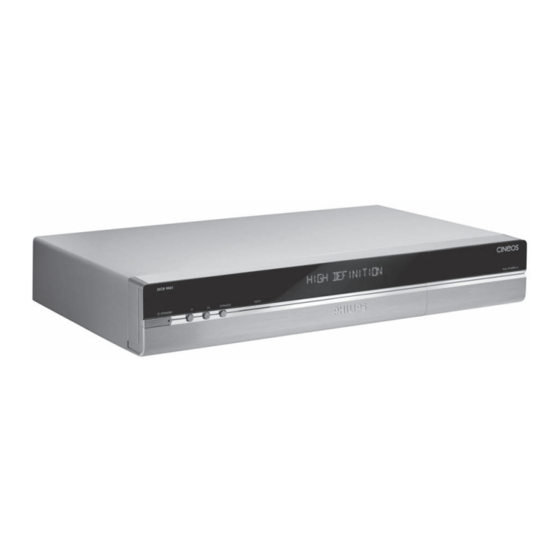

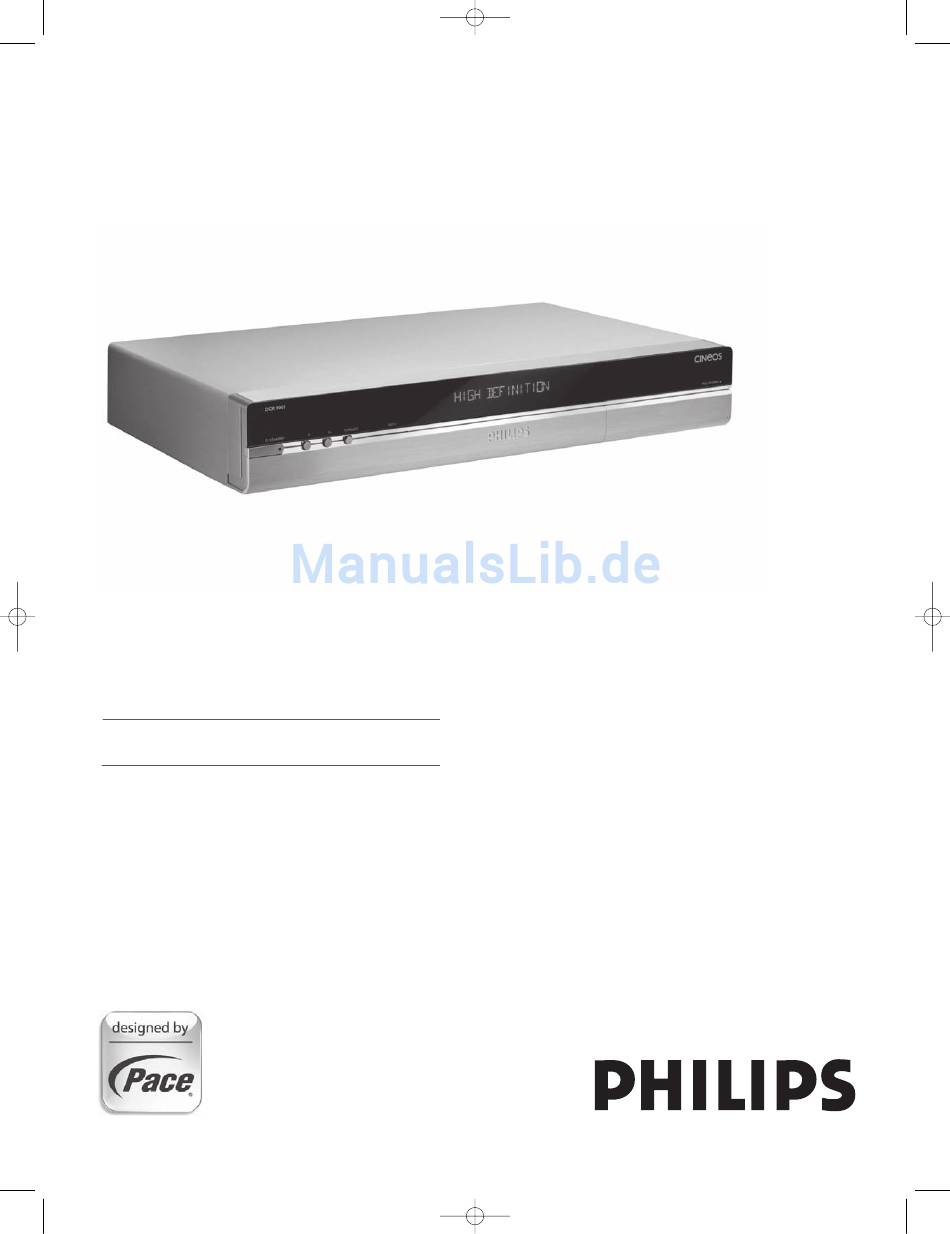

DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 1 DCR9001 DCR5000 www.philips.com/support HDTV-Receiver...
Seite 2
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 2 Vorwort Tauchen Sie ein in eine neue Welt des Entertainments. Dieser HDTV-Receiver eröffnet Ihnen eine ganz neue Welt des Fernsehvergnügens. HDTV ist Fernsehen einer neuen Dimension – mit glasklaren, gestochen scharfen Bildern und brillanten Farben. Alles im 16:9-Bildformat, in erstklassiger HD-Auflösung und mit grandiosem Dolby-Digital-Sound.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 3 Inhalt Schnellinstallation Bedeutung der Symbole Sicherheitsanweisungen Produktbeschreibung Gerätevorderseite Anzeige auf der Gerätvorderseite Geräterückseite Smartcard einführen Benutzung der Fernbedienung bei Wahl des STB-Modus Anschluss des Digital-Receivers Anschlüsse Anschluss an einen Videoprojektor für digitalen Fernsehempfang Erstinstallation Einstellungen der Erstinstallation Sendersuchlauf...
Seite 4
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 4 11 Menü 11.1 Menü-Struktur 11.2 Menünavigation 12 Premiere Menü 12.1 PIN-Code-Änderung 12.2 Smartcard 12.3 System 12.4 Suchlauf 12.5 Bildschirm 12.6 Dolby Digital über den digitalen Audioausgang 12.7 Startkanal 13 Einstellungen 13.1 Timer-Manager 13.2 Sender-Manager 13.3 Einstellungen 13.4 Kindersicherung...
Universalfernbedienung mit Batterien - SCART-Kabel Die Packung muss ferner folgende Unterlagen enthalten: • Receiver-Bedienungsanleitung • Schnellstartanleitung • Tipps • Weltweit gültige Philips-Garantie Plastiktüten stellen eine potentielle Gefahrenquelle dar und sind zur Vermeidung von Unfällen durch Ersticken von Säuglingen und Kindern fernzuhalten.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 6 1 Schnellinstallation Vor Anschluss des Receivers lesen Sie bitte die Sicherheits- und Einsatzanweisungen. Ihr Fernsehgerät hat eine HDMI-Buchse. - Trennen Sie das TV-Gerät vom Netz. - Führen Sie die Anschlüsse nach untenstehendem Schaubild durch, aber schließen Sie den Receiver noch nicht ans Netz an.
Seite 7
Anwahl der Hilferubrik aufrufen können. Anderenfalls siehe Abschnitt 7. Die Fernbedienung ist für eine Lautstärkenregelung über ein Philips TV-Gerät eingestellt. Wenn Sie ein TV-Gerät einer anderen Marke verwenden, lesen Sie bitte unter Punkt 15.3, wie die Fernbedienung ihrem Fernsehgerät angepasst wird.
Entsorgen Sie sie nicht mit dem normalen Hausmüll. Das Materialwiederverwertungssymbol auf Kunststoffteilen bedeutet, dass diese Teile recyclingfähig sind. Entsorgen Sie sie nicht mit dem normalen Hausmüll. Der Grüne Punkt auf Kartons bedeutet, dass PHILIPS eine Abgabe an die Gesellschaft für Abfallvermeidung und Sekundärrohstoffgewinnung zahlt.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 9 3 Sicherheitsanweisungen Der Receiver wurde unter Einhaltung einschlägiger Sicherheitsvorschriften gebaut. Für einen sicheren Einsatz sind folgende Anweisungen einzuhalten: Heben Sie die Anweisungen zum Nachlesen im Bedarfsfall auf. - Überprüfen Sie vor dem Anschluss ans Netz, dass die Netzspannung mit der auf der Gerätrückseite angegebenen Spannung übereinstimmt.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 10 4 Produktbeschreibung 4.1 Gerätevorderseite W E R Knöpfe mit LED Stand-by (kurzer Tastendruck) ........“Sparbetrieb”...
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 11 4.2 Anzeige auf der Gerätvorderseite 4.2.1 Symbole Zeigt den Fortschritt des Sendersuchlaufs bzw. eine Lautstärkenänderung an. Leuchtet bei laufender Aufnahme. Leuchtet bei Speicherung der Daten nach dem Sendersuchlauf. Leuchtet, wenn eine Smartcard erforderlich ist. Blinkt bei Empfang eines Fernbedienungs-Befehls.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 12 4.3 Geräterückseite RF OUT (*) RF-Ausgang für den Anschluss des Receivers an ein VCR/TV-Gerät, um ..........ausschließlich analoge Sender zu empfangen oder das Gerät an einen anderen Receiver anzuschließen.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 13 5 Smartcard einführen Die für die Entschlüsselung digitaler Programme benötigte Smartcard erhalten Sie bei Abschluss eines Abonnements von Ihrem Programmanbieter. Führen Sie die Smartcard mit dem goldenen Chip nach oben in den Receiver ein. Schieben Sie die Smartcard so weit es geht in den Schlitz.
- Einen Schritt im Menü zurückgehen - Vom Digital-TV auf Digitalradio Beim digitalen TV-oder Radio-Empfang die Volume (1) aktuelle Senderliste aufrufen - Im Menü auswählen/bestätigen Lautstärke des Philips-TV-Geräts regeln Stumm (1) Ton des Philips-TV-Geräts ausschalten P+/P- - Digitalen TV-Sender einschalten - Nächsten/vorherigen Sender einschalten - Menürubrik direkt anwählen...
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 15 7 Anschluss des Digital-Receivers Es gibt mehrere Möglichkeiten, den Receiver in die vorhandene Audio-/Video-Gerätanordnung zu integrieren. Vorsicht! Vorab: - Trennen Sie sämtliche Geräte (TV-Gerät und Videorecorder) vom Netz. Den Digital-Receiver noch nicht ans Netz anschließen. - Für den Einbau des Digital-Receivers in die gegebene Audio-/Videoanlagenkonfiguration siehe entsprechende Abbildung.
Seite 16
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:02 Page 16 7.1.1.2 Digitaler Anschluss an das TV-Gerät über DVI - empfohlen, wenn Ihr TV-Gerät keinen HDMI-Eingang hat Sie haben ein HDTV-fähiges TV-Gerät, das jedoch nur einen DVI-Eingang besitzt. Bauen Sie den Receiver wie folgt in die vorhandene Anlage ein (HDMI-DVI-Adapter mitgeliefert). HF-Koaxkabel Kabelanschluss Kabel-Receiver...
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 17 7.1.1.3 Analoger Anschluss an das TV-Gerät über YPbPr (Kabel nicht mitgeliefert) Sie haben ein TV-Gerät mit YPbPr-Anschluss (Komponenten Anschluss, kein HDMI- oder DVI-Eingang). Bauen Sie den Receiver wie folgt in die vorhandene Anlage ein. Es ist möglich, dass Sie keinen Zugriff auf bestimmte inhaltlich geschützte HDTV-Sender haben, da diese nur über einen HDMI- oder DVI-Anschluss empfangen werden können.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 18 7.1.2 Ihr TV-Gerät ist ausschließlich SDTV-fähig Bauen Sie den Receiver wie folgt in die vorhandene Anlage ein. Kabelanschluss HF-Koaxkabel Kabel-Receiver TV-Gerät Recorder EXT 1 ANT IN EXT 1 EXT 2 EXT 2 ANT OUT - Schließen Sie das Antennenkabel an die RF IN-Buchse des Digital-Receivers an.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 19 7.1.3 Digitale Audioanschlüsse Je nach vorhandener Audio-Anlage gibt es für den Anschluss des Digital-Receivers mehrere Möglichkeiten. Kabel-Receiver Digitale Audio-Anlage Digitaler Digitaler elektrischer Eingang optischer Eingang ANSCHLUSS (A) Entweder Schließen Sie die digitale “SPDIF” Audioausgangsbuchse mit einem LWL-Kabel (nicht mitgeliefert) an die entsprechende Eingangsbuchse der Audioanlage an.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 20 8 Erstinstallation Die mitgelieferten Batterien sind in die Fernbedienung eingelegt. Der Receiver ist an die Satellitenantenne, das TV-Gerät und mögliche andere Geräte wie in den Schaubildern in Kapitel 7 gezeigt angeschlossen. - Schalten Sie das Fernsehgerät ein und wählen Sie den passenden HDMI-Eingang (siehe Bedienungsanleitung des TV-Geräts).
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 21 9 Täglicher Einsatz 9.1 Receiver einschalten oder auf SPARBETRIEB bzw. STAND-BY schalten Im Stand-by ist weder Bild noch Ton vorhanden, aber der Receiver ist betriebsbereit und auf der Anzeige erscheint die Uhrzeit oder Im Sparbetrieb ist der Receiver ausgeschaltet und die Kontrolllampe des -Knopfs leuchtet rot.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 22 - Drücken Sie mehrmals auf LIST, um die gewünschte Liste anzuzeigen. - Bewegen Sie den Cursor mit U oder I auf den gewünschten Sender und , um vor oder zurückzublättern. - Drücken Sie auf OK, um die Auswahl zu bestätigen. Sie können den Sender jetzt rechts im Bildschirm voranzeigen bzw.
Page 23 9.6 Lautstärkenregelung - / + / Die Fernbedienung ist für eine Lautstärkenregelung über ein Philips TV-Gerät eingestellt. Wenn Sie ein TV-Gerät einer anderen Marke verwenden, lesen Sie bitte unter Punkt 15.3, wie die Fernbedienung ihrem Fernsehgerät angepasst wird.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 24 9.9 Aufnahmetimer programmieren oder löschen Mit Aufnahmetimern werden Aufnahmen mit dem Video bzw. DVD-Recorder gesteuert. Bitte beachten Sie, dass der Receiver und die meisten Fernbedienungstasten beim Aufnehmen gesperrt sind. Um einen anderen Digitalsender sehen zu können, müssen Sie den laufenden Timer ausschalten.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 25 10 Optionen (OPT) Auf einigen Programmplätzen werden Ihnen bestimmte Sonderfunktionen angeboten. Über die so genannten Optionskanäle können Sie z. B. bei einigen Sportübertragungen unterschiedliche Spielbegegnungen aussuchen (z. B. Fußball), Tonkanäle verändern (z. B. Stadion/Kommentar) oder Kameraperspektiven auswählen (Formel 1). Außerdem können Sie über die Optionskanäle die gewünschte Startzeit für Ihre Filmbestellung auswählen.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 27 11.2 Menünavigation 11.2.1 Grundlegende Hinweise Beim Digitalfernseh- oder Digitalradioempfang: - Drücken Sie auf MENU, um das Hauptmenü zu öffnen. - Drücken Sie die yodert Taste, um die gewünschte Menürubrik auszuwählen. Sie können die Rubrik auch durch Eingabe der betreffenden Nummer über die Zahlentasten anwählen.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 28 12 Premiere Menü Das Premiere Menü bietet folgende Rubriken: o PIN-Code-Änderungen o Smartcard o System o Suchlauf o Bildschirm o Dolby Digital o Startkanal 12.1 PIN-Code-Änderung In diesem Fenster können Sie den Jugendschutz-PIN-Code ändern. Um eine Änderung vorzunehmen, befolgen Sie die Anweisungen auf dem Bildschirm.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 29 12.4 Suchlauf In diesem Fenster werden Datum und Ergebnisse des letzten Sendersuchlaufs angezeigt. Es kann ebenfalls verwendet werden, um einen neuen Suchlauf zu starten. - Drücken Sie die grüne Farbtaste, um das KDG-Netzwerk zu durchsuchen. - Oder drücken Sie die gelbe Farbtaste, um alle Sender zu suchen.
- Stellen Sie einen Timer am Video- oder DVD-Recorder ein (siehe dazugehörige Bedienungsanleitung). Wenn Sie einen Video- oder DVD-Recorder von Philips haben, können Sie sich den letzten Schritt dank Video/DVD Recorder-Steuerfunktion sparen. Einzelheiten über die Video/DVD Recorder-Steuerfunktion erfahren Sie im Abschnitt 14.3.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 31 Die Haupt-TV- oder Radioliste besteht aus drei Teilen: • Einer Liste, die Sie Wünschen entsprechend erstellen können Sender 1 bis 99 (diese Liste ist nach der Erstinstallation leer) • Einer Liste mit allen Sky Sendern, sofern verfügbar: Sender 100 bis 199 •...
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 32 13.2.3 Sender-Pool Diese Rubrik wir zum Sperren und Freigeben von Sendern verwendet. In den Senderlisten sind ausgeschaltete Sender grau unterlegt und gesperrte Sender durch einen PIN-Code geschützt. Der PIN-Code ist ein vierstelliger Code, durch den der Zugang auf für Jugendliche ungeeignete Programme verhindert wird (Kindersicherung).
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 33 13.4 Kindersicherung In diesem Fenster wird die Kindersicherung eingeschaltet und der Geräte-PIN geändert. Der Geräte-PIN ist ein vierstelliger Code zum Sperren von Kanälen und Receiver- Merkmalen. Dieser Code ist nicht der gleiche wie der Jugendschutz-PIN-Code (vierstelliger Code, durch den der Zugang auf jugendgeschützte Sendungen verhindert wird).
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 34 Fall 1: Video über HD-Anschluss (HDMI/DVI oder YPbPr) TV-Bildformat vermutlich 16:9 Sendeformat ist 4:3 Sendeformat ist 16:9 Pillar box Extended Full screen Fall 2: Video über SCART TV-Bildformat auf 4:3 oder 16:9 eingestellt Sendeformat ist 4:3 Sendeformat ist 16:9 Auto...
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 35 • Video/DVD-Recorder-Steuerung: Keine, Prepare Record oder Record Link, je nachdem, welche Steuerungsfunktion Ihr Recorder unterstützt (mehr dazu siehe Abschnitt 14.3 der vorliegenden Bedienungsanleitung oder in der Bedienungsanleitung des Recorders) • TV Ton: Wählen Sie je nach Ton-Ausgabeformat Ihres TV-Geräts Stereo oder Mono •...
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 36 Sie können die Suche nach neuer Software im o.g. Fenster auch durch Betätigen der roten Farbtaste starten. Software-Aktualisierungsmeldungen Start der Software-Aktualisierung Fortschritt des Download: Von 0 bis 100% Fortschritt der Download-Speicherung : Von 0 bis 100% Schalten Sie den Receiver nicht vor Beendigung des Speichervorgangs aus.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 37 14 Andere Einstellungen 14.1 Auf Werkseinstellungen zurücksetzen Wie der Receiver auf Werkseinstellungen zurückgesetzt wird, erfahren Sie in Abschnitt 13.5.4. 14.2 VCR- bzw. DVD-Recorder-Steuerung 14.2.1 Anschlüsse für Video/DVD-Recorder-Steuerung Die Video-/DVD-Recorder-Funktion ermöglicht automatische Aufnahmen ohne vorherige Programmierung des Video- oder DVD- Recorders.
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 38 - Schließen Sie alle Geräte bis auf den Digital-Receiver ans Netz an. - Führen Sie den im Kapitel 1 beschriebenen Sendersuchlauf, falls noch nicht gemacht, durch. Diese Anschlussart bietet Ihnen folgende Möglichkeiten: - Gleichzeitig digitale TV-Sender sehen und analoge aufzeichnen.
Im TV-, VCR- oder DVD-Modus können die Lautstärkenfunktionen (Taste - und ) wahlweise über das TV-Gerät oder den Verstärker gesteuert werden. Standardmäßig erfolgt die Lautstärkenregelung über ein Philips-TV-Gerät Im AMP-Modus ist die Steuerung der Lautstärkenfunktionen (Taste - und ) lediglich über einen Philips-Verstärker möglich.
1 Batteriewechsel Wenn der Batteriewechsel länger als 1 Min. dauert, wird die Fernbedienung möglicherweise auf Philips-Standardeinstellung zurückgesetzt. In diesem Fall müssen Sie die Fernbedienung für die Geräte anderer Marken als Philips anhand der obenstehenden Tabelle erneut einstellen. 2 Rechtliche Hinweise Wir bemühen uns wie alle Hersteller um eine ständige Verbesserung unserer Produkte.
Fernbedienungsmodus auswählen Kontextbezogene Tasten für Teletext Pfeiltasten Rubrikwahl im Menü u/ i Einstellung einer Option in einer Menürubrik ändern BACK Auswahl quittieren Vorigen Sender aufrufen (nur bei Philips- Geräten) EXIT Beenden, Menü verlassen Volume Ton lauter/leiser Stumm Ton aus Senderwahl P+/P- Sender vor/zurück...
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 42 15.4.2 Einsatz der Fernbedienung im VCR-Modus Stand-by Stand-by / Ein/Aus SELECT Fernbedienungsmodus auswählen : Schnellrücklauf Stop : Pause : Abspielen : Schnellvorlauf Volume Ton lauter/leiser Stumm Ton aus P+/P- Sender vor/zurück Direkte Senderwahl Bildseitenverhältnis TIMER Aufnahme (TIMER + OK drücken, um die...
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 44 15.4.4 Einsatz der Fernbedienung im AMP-Modus (Tuner/Verstärker) Stand-by Stand-by / Ein/Aus SELECT ROT (gegenüber der STB-LED): Fernbedienungsmodus auswählen Wahl des SAT-Eingangs GRÜN (gegenüber der TV-LED): Wahl des TV-Eingangs GELB (gegenüber der DVD-LED): Wahl des DVD-Eingangs BLAU (gegenüber der AMP-LED): Wahl des Tuner/Verstärkereingangs...
PIN-Code: vierstelliger Code, durch den der Zugang auf für Jugendliche ungeeignete Programme verhindert wird (Kindersicherung). SD: Standard Definition (herkömmliche Auflösung) SDTV: Standard Definition TeleVision (herkömmliches Fernsehen) SPDIF: Digitale Sony/Philips-CI YPbPr: Videosignal mit Komponente (Y für Luminanz, PbPr für Farbe) SCART Loop-through: Funktion, mit der ein automatische Signalumleitung für Playback von einem Videorecorder oder DVD-...
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 46 17 Störungsbeseitigung Beachten Sie bitte, dass neue Software Auswirkungen auf die Funktionsfähigkeit des Receivers haben kann. Wenn Sie Probleme beim Betrieb des Receivers haben, lesen Sie bitte im betreffenden Abschnitt der vorliegenden Bedienungsanleitung und der untenstehenden Übersicht nach.
Seite 47
DCR9001_PACE_24-06-2009.qxd:Mise en page 1 24/06/09 8:03 Page 47 Symptom Ursache Lösung Hinweis 3 - Bitte die Smartcard in Pfeilrichtung mit dem Die Smartcard ist nicht richtig eingesteckt. Bitte stecken Sie die Smartcard wie in der goldenen Chip nach oben einschieben. Bedienungsanleitung beschrieben in den Receiver.
CA-System: Nagravision Bedienungsanleitung Timerprogrammierung im EPG Hinweis: Empfang von Pay-TV-Programmen nur - englisch, deutsch und "Easy Recording" für Philips- im Abo. Videorecorder und DVD- RW-Geräte mit: “Prepare Record” oder “Record link” Anschlüsse - Überblick über das laufende und das nächste...
Seite 49
Philips Consumer Care: 08 00000 7520 PHILIPS and, the PHILIPS Shield Emblem are registered trademarks of Koninklijke Philips Electronics N.V. and are used by Pace PLC under license from Koninklijke Philips Electronics N.V. Kontakt für Kunden mit Sky Abonnement: Deutschland Österreich...
