P3PC-3052-04DEZ0

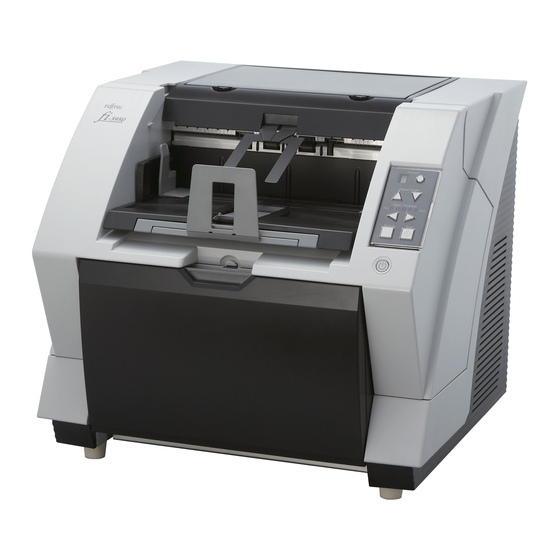

fi-5950 Bildscanner
Bedienungshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu fi-5950

Inhaltszusammenfassung für Fujitsu fi-5950

  • Seite 1 P3PC-3052-04DEZ0 fi-5950 Bildscanner Bedienungshandbuch...

  • Seite 2: Einführung

    EINFÜHRUNG Vielen Dank, dass Sie sich für den fi-5950 Bildscanner entschieden haben. Der fi-5950 ist ein Bildscanner, der für das Scannen von unterschiedlichen Dokumenten in großer Anzahl entworfen wurde. Dieses Dokument beschreibt die grundlegende Bedienung für das Scannen mit ScandAll PRO. Die im Lieferumfang enthaltene Programmversion von ScandAll PRO kann ohne vorherige Ankündigung geändert werden.
  • Seite 3 ■ Vorder- und Rückseiten-Indossierungsdrucker Optionen können installiert werden! Indossierungsdrucker sind ein nützliches und notwendiges Werkzeug zur Archivierung und Kontrolle Ihrer Dokumente. Je nach Ihren Bedürfnissen bieten wir Ihnen unsere Indossierungsdrucker zur nachträglichen Installation! Der Vorderseiten- Indossierungsdrucker bedruckt die Vorderseiten Ihre Dokumente vor dem Scanvorgang, so dass auch das digitale Bild die Beschriftung trägt.
  • Seite 4 In diesem Kaptiel wird die Installation und der Anschluss, sowie die Installation des Treibers und der Anwendungen des Scanners beschrieben Wir hoffen, dass Ihnen dieses Handbuch eine Hilfe sein wird um die vollen Vorteile des fi-5950 Duplex Farbscanners ausschöpfen zu können.
  • Seite 5 Wie Warenzeichen in diesem Handbuch angezeigt werden Bezüge auf Betriebssysteme (BS) sind wie folgt: Produkt Bezeichnung ® Windows XP Professional, Windows XP Windows (*1) ® Windows XP Professional x64 Edition, ® Windows XP Home Edition Windows Server™ 2003 Standard Edition, Windows Windows Server™...

  • Seite 6: Hersteller

    Hersteller PFU LIMITED YOKOHAMA i-MARK PLACE, 4-4-5 Minatomirai Nishi-ku, Yokohama, Kanagawa 220-8567, Japan. © PFU LIMITED 2010-2014 ■ Vorwort Sicherheitshinweis Im beigelegten Handbuch "Sicherheitshinweise" wird die Bedienung und Details zum sicheren Betrieb dieses Produktes beschrieben und erklärt. Lesen Sie bitte die Sicherheitshinweise vor der Erstbenutzung gründlich durch.

  • Seite 7: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Dieses Handbuch verwendet folgende Symbole zusammen mit Erklärungen ihrer Warnhinweise. Dieses Symbol ist ein Hinweis auf besonders wichtige Informationen. ACHTUNG Lesen Sie diese unbedingt. Dieses Symbol kennzeichnet Vorschläge, die Ihnen bei der richtige HINWEIS Ausführung einer Prozedur helfen. Verwendete Beispiel-Bildschirmbilder in diesem Handbuch Die Bildschirmbilder in diesem Handbuch können im Sinne der Produktverbesserung ohne vorherige Ankündigung überarbeitet werden.

  • Seite 8: Inhaltsverzeichnis

    INHALT EINFÜHRUNG ..........i Vorwort ................. v 1 BEZEICHNUNG UND FUNKTIONEN DER TEILE ............1 1.1 Bezeichnung und Funktionen der Teile ......2 1.2 Bedienfeld ..............5 2 GRUNDLEGENDE BEDIENVERFAHREN . 9 2.1 EIN-/AUSschalten des Scanners .........10 2.2 Öffnen und Schließen des Vorlagefachs .....12 2.3 Öffnen und Schließen des ADFs .........14 2.4 Öffnen und Schließen der oberen Abdeckung .....16 2.5 Einstellen der Höhe des Vorlagefachs ......17...
  • Seite 9 3.9 Automatische Ausrichtungskorrektur ......95 3.10 Multibild-Ausgabe ............98 3.11 Farbe/Monochrom Automatische Erkennung ..101 3.12 Keine Mehrfacheinzugserkennung für festgelegte Formate ...........104 4 TÄGLICHE PFLEGE ........ 111 4.1 Reinigungsmaterialien und Reinigungsbereiche ..112 4.2 Reinigen der Papierseparations-Einheit ....115 4.3 Reinigung der Roller (mit dem Reinigungsblatt) ..116 4.4 Reinigen der Rollen (mit einem fusselfreien Tuch) ..119 4.5 Reinigen des Transportpfades und der Sensoren ..123 5 ERSETZEN VON...
  • Seite 10 7.7 Auftragstrennblatt ............179 7.8 Scannen verschiedener Formate .......180 8 SCANNEREINSTELLUNGEN....183 8.1 Scanner-Einstellungen ..........185 8.2 Einstellungen des Energiesparmodus .......202 8.3 Offset/Scan-Skala ............203 8.4 Mehrfacheinzugs-Erkennung ........205 8.5 Mehrfacheinzugserkennung im manuellen Zuführungsmodus ............211 8.6 Seitenrand Filter (ADF) ..........212 8.7 Blindfarbe ..............214 8.8 Voreinzug ..............215 8.9 Seitenrand Filter (Automatische Papiergrößenerkennung) ....216 8.10 Intelligente Mehrfacheinzugseinstellung ....218...
  • Seite 11 9 OPTIONEN ..........239 9.1 Optionen ..............240 9.2 fi-590PRF (Vorderseiten-Indossierungsdrucker) ..241 9.3 fi-590PRB (Rückseiten-Indossierungsdrucker) ..242 9.4 Andere Optionen ............243 SCANNER SPEZIFIKATIONEN..... 245 10.1 Grundlegende Produktspezifikationen .....246 10.2 Installationsspezifikationen ........248 10.3 Abmessungen ............250 INDEX ................IN-1...

  • Seite 12: Bezeichnung Und Funktionen Der Teile

    BEZEICHNUNG UND FUNKTIONEN DER TEILE In diesem Kapitel wird die Bezeichnung der einzelnen Teile, sowie deren Funktionen beschrieben. 1.1 Bezeichnung und Funktionen der Teile.......2 1.2 Bedienfeld ................5...

  • Seite 13: Bezeichnung Und Funktionen Der Teile

    1.1 Bezeichnung und Funktionen der Teile In diesem Abschnitt werden die Bezeichnungen der Teile beschrieben. ■ Vorderseite Bezeichnung Funktion Stopper In das Ablagefach ausgegebene Dokumente werden aufgehalten, um ein Herunterfallen einzelner Blätter zu vermeiden. Ablagefach-Papierführung Zum Ordnen ausgegebener Dokumente nach einer bestimmten Breite.

  • Seite 14: Rückseite

    Bezeichnung Funktion Papierführung Passen Sie diese bitte zum Fixieren der Dokumente an die Blatt- breite an. Power Taste Zum Ein-/Ausschalten des Scanners. ■ Rückseite Bezeichnung Funktion Hauptschalter Zum Ein-/Ausschalten der Stromversorgung des Scanners. Netzkabelanschluss Zum Anschluss des Netzkabels. SCSI-ID-Schalter Zum Einstellen der SCSI-ID des Scanners. SCSI-Anschluss Zum Anschluss des SCSI-Schnittstellenkabels.

  • Seite 15: Abnehmbare Teile

    ■ Abnehmbare Teile Bezeichnung Funktion Dokumentenglätter Bringen Sie den Dokumentenglätter an, wenn das Ablagefach für das Aus- richten von Dokumenten entlang der Oberkante eingestellt wude (siehe Seite 28), oder wenn Dokumente mit verschiedenen Breiten gescannt wer- den (siehe Seite 76). Einzugsrollen Rollen zum Aufnehmen und Einziehen von Dokumenten im Vorlagefach in den ADF.

  • Seite 16: Bedienfeld

    1.2 Bedienfeld Das Bedienfeld befindet sich an der rechten Seite des Scanners und besteht aus einem Funktionsnr.-Anzei- gefeld, Tasten und einer LED-Betriebsanzeige. Funktionsnr.-Anzeigefeld Function Hopper Height Paper Thickness Thin Thick Send to Scan Bezeichnung Funktion Funktionsnr.-Anzeigefeld Zeigt den Betiebsstatus des Scanners an. und Funktionstaste Für Näheres, siehe "Anzeigen des Funktionsnr.-Anzeigefeldes"...
  • Seite 17 Bezeichnung Funktion [Power] Taste Benutzen Sie diese Taste zum EIN/AUS-schalten des Scanners. Wenn der Scanner eingeschalten ist, leuchtet diese Taste blau. Overlays für das Bedienfeld sind in Französisch, Deutsch, Italienisch, Spa- HINWEIS nisch und Chinesisch (traditionell). Öffnen Sie bitte die Plastikabdeckung zum Austauschen des Overlays.
  • Seite 18 Um zum Bereitschaftsstatus ("1") zurückzukehren, drücken Sie die "Scan" oder "Send to" Taste, während der Alarm angezeigt wird. Wenn ein Alarm auftritt, schalten Sie den Scanner bitte aus und wieder ein. Wird der Alarm nach dem erneuten Einschalten noch immer angezeigt, kontaktieren Sie bitte einen autorisierten Fujitsu Scanner Servicepartner. 1.2 Bedienfeld...
  • Seite 19 1.2 Bedienfeld...

  • Seite 20: Grundlegende Bedienverfahren

    GRUNDLEGENDE BEDIENVERFAHREN Dieses Kapitel behandelt das Einscannen von verschiedenen Dokumententypen. Windows XP Bildschirmbilder werden in diesem Kapitel gezeigt. Die Bildschirme und Bedienverfahren können sich geringfügig unterscheiden, sollte Ihr Betriebssystem nicht Windows XP sein. Bitte beachten Sie, dass sich die Bildschirme und Betriebsverfahren geringfügig ändern können, wenn die TWAIN und die ISIS Treiber Software aktualisiert worden ist.

  • Seite 21: Ein-/Ausschalten Des Scanners

    2.1 EIN-/AUSschalten des Scanners ■ Einschalten des Scanners Wenn Sie die SCSI-Schnittstelle verwenden, schalten Sie bitte zuerst den ACHTUNG Scanner ein. Nachdem auf der Funktionsnr.-Anzeige des Scanners “1” angezeigt wird, schalten Sie bitte den PC ein. Drücken Sie auf die "I" Seite des Hauptschalters auf der Rückseite des Scanners.

  • Seite 22: Ausschalten Des Scanners

    ■ AUSschalten des Scanners Halten Sie die Power Taste für mindestens 2 Sekunden lang gedrückt.  Die Power Taste erlischt und der Scanner geht Offline. Wenn Sie den Scanner für einen längeren Zeitraum nicht benutzen, schal- HINWEIS ten Sie bitte auch den Scanner über den Hauptschalter aus und stecken das Netzkabel aus der Steckdose.

  • Seite 23: Öffnen Und Schließen Des Vorlagefachs

    2.2 Öffnen und Schließen des Vorlagefachs ■ Öffnen des Vorlagefachs Fassen Sie den blauen Bereich in der Mitte des Vorlagefachs. Klappen Sie das Vorlagefach vorsichtig nach unten. 2.2 Öffnen und Schließen des Vorlagefachs...

  • Seite 24: Schließen Des Vorlagefachs

    ■ Schließen des Vorlagefachs Entfernen Sie alle Dokumente aus dem Vorlagefach (falls vorhanden). Schieben Sie die Erweiterung wieder in das Vorlagefach zurück. Vorlagefach-Erweiterung Wurde die Höhe des Vorlagefachs verstellt, bringen Sie diese bitte wieder in die Ausgangsposition zurück. Senken Sie das Vorlagefach wieder in die untere Position mit der  Taste ab. (Siehe "2.5 Einstellen der Höhe des Vorlagefachs"...

  • Seite 25: Öffnen Und Schließen Des Adfs

    2.3 Öffnen und Schließen des ADFs ■ Öffnen des ADFs Entnehmen Sie alle Dokumente aus dem Ablagefach (falls vorhanden). Drücken Sie die ADF-Taste.  Die Abdeckung schwingt langsam nach oben auf. 2.3 Öffnen und Schließen des ADFs...

  • Seite 26: Schließen Des Adfs

    ■ Schließen des ADFs Halten Sie die ADF-Abdeckung mit beiden Händen und drücken diese langsam nach unten. Drücken Sie solange, bis der ADF einrastet. Vergewissern Sie sich, dass sich beim Schließen keine Fremdmateri- ACHTUNG alien im ADF befinden. Seien Sie vorsichtig, nicht Ihre Finger einzuklemmen. 2.3 Öffnen und Schließen des ADFs...

  • Seite 27: Öffnen Und Schließen Der Oberen Abdeckung

    2.4 Öffnen und Schließen der oberen Abdeckung Unter der oberen Abdeckung befindet sich eine Aufbewahrungsbox für Verbrauchsmaterialien sowie der Installationsplatz für den Rückseiten-Indossierungsdrucker. ■ Öffnen der oberen Abdeckung Drücken Sie die Halterungen oberen Abdeckung und heben diese dann zum Öffnen wie unten dargestellt an.

  • Seite 28: Einstellen Der Höhe Des Vorlagefachs

    2.5 Einstellen der Höhe des Vorlagefachs Der Höhe des Vorlagefachs kann verstellt werden, solange kein Alarm oder Fehler vorliegt (“1” wird auf der Funktionsnr-Anzeige angezeigt, wenn keine Fehler vorliegen). Sind nur wenige Dokumente eingelegt, kann das Einstellen der Vorlagefachhöhe die für den Scanvorgang beanspruchte Zeit verkürzen. Berühren Sie das Vorlagefach nicht, während Sie dessen Höhe verstel- ACHTUNG len.
  • Seite 29 Verstellen Sie die Höhe des Vorlagefachs je nach Anzahl der einzulegenden Dokumente über das Bedienfeld. Function Hopper Height Paper Thickness Thin Thick Send to Scan Mit jedem Druck auf die  Taste, wird das Vorlagefach um eine Stufe erhöht. (Unten Mitte Oben) ...

  • Seite 30: Einlegen Von Dokumenten In Das Vorlagefach

    2.6 Einlegen von Dokumenten in das Vorlagefach ■ Vorbereitung der Dokumente Richten Sie die Kanten der Dokumente bündig aus. Richten Sie beide Seiten des Dokumentstapels bündig aus. Für das Scannen von Dokumenten mit unterschiedlichen Breiten, siehe "3.3 HINWEIS Scannen von Dokumenten mit unterschiedlichen Breiten" auf Seite Lockern Sie die Dokumente wie folgt auf.

  • Seite 31: Einlegen Der Dokumente In Der Mitte Des Vorlagefachs

    ■ Einlegen der Dokumente Sie können die Dokumnete auf zwei Arten in das Vorlagefach einlegen. (1) Einlegen der Dokumente in der Mitte des Vorlagefachs (Hauptsächlich für gleichgoße Dokumente). (2) Einlegen der Dokumente an einer der Seiten des Vorlagefachs (Hauptsächlich für Dokumente mit unterschiedlichen Größen, oder falls Sie diese Art des Einlegens bevorzugen).
  • Seite 32 Vergewissern Sie sich, dass der Dokumentenstapel nicht die ACHTUNG Markierungslinie für die maximale Stapelhöhe (an der Innenseite der Papierführung) überschreitet. Ziehen Sie die Vorlagefach-Erweiterung heraus, wenn Sie lange Doku- mente laden. Markierungslinie für die maximale Stapelhöhe Vorlagefacherweiterung Starten Sie die Scanneranwendung und scannen die Dokumente. Für Details über das Scannen mit ScandAll PRO, siehe "2.10 Scannen von Dokumenten"...
  • Seite 33 (2)Einlegen der Dokumente entlang einer der Papierführungen des Vorlagefachs. Für das gleichzeitige Scannen von Dokumenten mit verschiedenen Größen, siehe "7.8 Scannen verschie- dener Formate" auf Seite 180. Bewegen Sie die Papierführung ganz nach außen. Papierführung Sperren Sie die Papierführung. Schieben Sie den Sicherungsschieber an der Vorderseite der Papierführung nach oben, um die Papierführung zu sperren.
  • Seite 34 Bewegen Sie die andere Papierführung in die gewünschte Position, während Sie den Verriegelungshebel drücken. ?????? Legen Sie die Dokumente entlang der Papierführung wie abgebildet ein. Legen Sie die Dokumente mit der Vorderseite nach oben ein. 2.6 Einlegen von Dokumenten in das Vorlagefach...
  • Seite 35 Vergewissern Sie sich, dass alle Dokumente unter der Einzugsrolle lie- ACHTUNG gen. (Anderenfalls ist ein Einzug nicht möglich.). Einzugsrolle Starten Sie die Scanner Anwendung und scannen die Dokumente. Für Details über ScandAll PRO, siehe " 2.10 Scannen von Dokumenten 35" auf Seite 9 Entsperren Sie die Papierführung wie folgt: HINWEIS 1.Entsperren Sie die gesperrte Führung, indem Sie den Sicherungsschie-...

  • Seite 36: Einstellen Des Ablagefachs

    2.7 Einstellen des Ablagefachs Die in das Vorlagefach eingelegten Dokumente werden gescannt und Blatt für Blatt in das Ablagefach transportiert. Sie können die Neigung und Höhe des Ablagefachs verstellen, um beispielsweise das Scannen nur einzel- ner Blätter einfach zu ermöglichen. Passen Sie bitte weiterhin auch die Ablagefacherweiterung, den Stopper, die Papierführung und die Nei- gung des Ablagefachs an.
  • Seite 37 Wenn Sie kleinformatige Dokumente scannen, benutzen Sie bitte den klei- HINWEIS nen Stopper. Kleiner Stopper Beim Scannen von Überlängen (Dokumente länger als A3), kann das Doku- HINWEIS ment unter Umständen länger sein, als die vollständig ausgezogene Abla- gefacherweiterung. Ist dies der Fall, legen Sie bitte ein starkes Papier (A4) wie in der Abbildung gezeigt, auf den Stopper auf.
  • Seite 38 Passen Sie die Papierführung des Ablagefachs an die Blattbreite der zu scannenden Dokumente an. Papierführung des Ablagefachs Vergewissern Sie sich, die Papierführung breiter einzustellen, als die ACHTUNG Dokumentenbreite beträgt. 2.7 Einstellen des Ablagefachs...

  • Seite 39: Ablagefachs

    ■ Ändern der Neigung und Ausrichtung des Ablagefachs Das im Vorlagefach eingelegte Dokument, wird nach dem Scanvorgang in das Ablagebefach ausgegeben. Die Neigung des Ablagebefaches kann an die Führungskante des Dokuments angepasst werden. Ebenso kann die Höhe des Ablagefaches für das Scannen von dünnem Papierstapeln verändert werden. Führen Sie die Anpassung durch ein entsprechendes Verändern der Ablagefacherweiterung, Stopper, Papierführung oder Ablagefachneigung aus.
  • Seite 40 Drücken Sie den Bereich des Ablagefachs, der sich am nächsten zu Ihnen befindet, herunter. 後端 え 先端 え Das Ablagefach klappt nach vorne auf Sie zu. Nehmen Sie Ihre Hände langsam vom Ablagefach weg.  Das Ablagefach rastet in einer nach vorne geneigten Position ein. Wenn das Ablagefach so eingestellt wird, dass die unteren Dokumen- HINWEIS tenränder der ausgegebenen Dokumente bündig ausgerichtet werden,...
  • Seite 41 <Das Ablagefach wieder in die horizontale Stellung bringen> Schieben Sie das Ablagefach heraus auf sich zu. Drücken Sie den inneren (hinteren) Bereich des Ablagefachs nach unten. Das Ablagefach geht wieder in die horizontale Stellung zurück. Nehmen Sie Ihre Hände langsam vom Ablagefach weg. ...
  • Seite 42 An beiden Seiten an der Innenseite des Ablagefachs sind Sensoren ACHTUNG angebracht, welche die Höhe der eingelegten Dokumenten erkennen. Vergewissern Sie sich, diese Sensoren nicht zu blockieren. Fotosensoren Das Ablagefach kann sich nach oben oder unten bewegen, wenn sich der Scanner im Bereitschaftsstatus befindet. Berühren Sie nicht das Ablagefach oder legen zu keiner Zeit Gegenstände darauf ab.

  • Seite 43: Benutzen Des Dokumentenglätters

    2.8 Benutzen des Dokumentenglätters Wenn das Ablagefach nach vorne geklappt wurde (siehe Seite 28), oder Dokumente mit unterschiedlichen Größen (siehe Seite 73) gescannt werden, kann dies zu Problemen beim Stapeln der Dokumente nach dem Scannen führen. Ist dies der Fall, verwenden Sie bitte wie im Folgenden beschrieben, den Dokumen- tenglätter.
  • Seite 44 Während Sie das Mittlere Teil biegen, stecken Sie bitte die andere Halterung in den am Scanner angebrachten Schlitz.  Nach der Installation ist der Dokumentenglätter wie Abgebildet angebracht. Dokumentenglätter 2.8 Benutzen des Dokumentenglätters...

  • Seite 45: Einstellen Der Papierstärke

    2.9 Einstellen der Papierstärke Sollten Mehrfacheinzüge oder Papierstaus vermehrt auftreten, passen Sie bitte die Papierstärke über das Bedienfeld an. (Im Normalfall besteht keine Notwendigkeit die Einstellung für die Papierstärke zu verändern.) Stellen Sie die Papierstärke über das Bedienfeld ein. Function Hopper Height Paper Thicknes s Thin...

  • Seite 46: Scannen Von Dokumenten

    2.10 Scannen von Dokumenten Dieser Abschnitt beschreibt die grundlegenden Abläufe des Scannens. Um den Scanner zum scannen von Dokumenten verwenden zu können, benötigen Sie einen Scannertreiber sowie eine Anwendung die den Treiber unterstützt. Im Lieferumfang dieses Produktes sind die TWAIN/ISIS Treiber (jeweils den TWAIN bzw. ISIS Standards entsprechend), sowie die diese beiden Treiber unterstützende Anwendung "ScandAll PRO"...
  • Seite 47 tarten Sie die zum scannen zu verwendende Anwendung. Im Folgenden wird ScandAll PRO als ein Beispiel für den Vorgang verwendet. Wenn ScandAll PRO gestartet ist Für weitere Informationen zum Starten von ScandAll PRO, siehe "ScandAll PRO Benutzerhandbuch". Wählen Sie den zu verwendenden Scannertreiber. 2.10 Scannen von Dokumenten...
  • Seite 48 Wählen Sie einen Scanner. Für den TWAIN Treiber Für den ISIS Treiber 2.10 Scannen von Dokumenten...
  • Seite 49 Starten Sie einen Scannertreiber von der Anwendung. Für den TWAIN Treiber Für den ISIS Treiber 2.10 Scannen von Dokumenten...
  • Seite 50 Konfigurieren Sie die Scaneinstellungen im Einstellungsdialogfeld des Scannertreibers. Führen Sie den Scanvorgang aus. Für weitere Informationen zum Scannen mit ScandAll PRO, siehe "ScandAll PRO Benutzerhandbuch". Speichern Sie das durch den Scanvorgang erstellte Bild als Datei. Die Prozeduren und Bedienungen variieren je nach verwendeter Anwen- HINWEIS dung geringfügig.

  • Seite 51: Scanvorgang Über Bedienfeldtaste Starten

    2.11 Scanvorgang über Bedienfeldtaste starten Über die [Scan] / [Send to] Taste kann eine vorher für diese Tasten vergebene Anwendung gestartet werden. Sie müssen jedoch erst festlegen, welche Anwendung für die jeweilige Scannertaste vergeben werden soll. Siehe hierfür "2.14 Bevor Sie die [Scan] / [Send to] Tasten benutzen" auf Seite Legen Sie die Dokumente in das Vorlagefach ein.

  • Seite 52: Dokumente Manuell Einführen

    2.12 Dokumente manuell einführen Neben dem “automatischen Einzugsmodus” können Dokumente im manuellen Einzugsmodus gescannt werden. Weiterhin besteht der “manuelle Einzugsmodus” aus zwei Typen: <1> Einzeleinzug: Nur ein Blatt wird manuell eingezogen und gescannt. Dadurch...: können nur schwer mit dem automatischen Einzugsmodus zu scannende Dokumente, wie starke Papiere, Umschläge oder gefaltete Blätter gescannt werden.

  • Seite 53: Einzeleinzug

    ■ Einzeleinzug Heben Sie die Einzugsrolleneinheit an. Heben Sie die kleine Platte an der linken Seite mit Ihrem Finger an. Einzugsrolleneinheit Vorlagefach  Die Einzugsrolleneinheit klickt in Position.  Das Vorlagefach bewegt sich in die Papierladehöhe. Sollte sich ein Dokument im Vorlagefach befinden, entfernen Sie dieses ACHTUNG bitte vor dem Anpassen.
  • Seite 54 Starten Sie die Scanneranwendung. Das Fenster des Scannertreibers wird angezeigt. Stellen Sie die Scankonditionen ein. Für weitere Informationen über den Scannertreiber, siehe "2.10 Scannen von Dokumenten" auf Seite Starten Sie das Scannen. Wenn Sie den TWAIN Treiber verwenden, klicken Sie bitte auf die [Scannen] Taste im folgenden Bildschirm.
  • Seite 55 Führen Sie Schritt 5 für jedes zu scannende Blatt aus. Nach einer bestimmten Zeitspanne ohne Aktivität oder wenn die [Send to] Taste gedrückt wird, erkennt der Scanner dies als “kein Dokument” und stoppt das Scannen. Zum Einstellen dieses Zeitraums (Zeitüberschreitung), siehe "8.6 Seiten- HINWEIS rand Filter (ADF)"...

  • Seite 56: Fortlaufender Einzug

    ■ Fortlaufender Einzug Öffnen Sie das Vorlagefach. Siehe "2.2 Öffnen und Schließen des Vorlagefachs" auf Seite Drücken Sie die “Vorlagefachhöhe“ Taste () auf dem Bedienfeld für mehr als 3 Sekunden. Function Hopper Height Paper Thicknes s Thin Thick Send to Scan ...
  • Seite 57 Starten Sie das Scannen. Wenn Sie den TWAIN Treiber verwenden, klicken Sie bitte auf die [Scannen] Taste im folgenden Bildschirm. Legen Sie die Dokumente zur Rückseite des Vorlagefachs hin ein. Werden mehrere Blätter eingelegt, wird nur das obenauf liegende Blatt eingezogen. Das Dokument wird eingezogen und nach dem Scannen in das Ablagefach ausgegeben.
  • Seite 58 Führen Sie Schritt 6 für jedes zu scannende Blatt aus. Nach einer bestimmten Zeitspanne ohne Aktivität oder wenn die [Send to] Taste gedrückt wird, erkennt der Scanner dies als “kein Dokument” und stoppt das Scannen. Zum Einstellen dieses Zeitraums (Zeitüberschreitung), siehe "8.24 Zeitüber- HINWEIS schreitung für den manuellen Einzug"...

  • Seite 59: Konfigurieren Der Scaneinstellungen

    2.13 Konfigurieren der Scaneinstellungen ■ TWAIN Treiber Der TWAIN Treiber ist ein Scannertreiber, der dem TWAIN-Standard entspricht. Dieser Treiber kann mit Anwendungen verwendet werden, die TWAIN zur Ausführung des Scannens unterstützen. Normalerweise wird der Scannertreiber über eine Anwendung gestartet und die Scaneinstellungen dann in dessen Einstellungsdialogfeld konfiguriert (einige Anwendungen können das Einstellungsdialogfeld even- tuell nicht aufrufen).

  • Seite 60: Papiergröße

    Wenn Sie das [Voreinstellung] Kontrollkästchen markieren, können Sie eine aus drei voreingestellten Einstellungen ([Normal], [Fein], [Beste]) wählen um Dokumente zu scannen ohne selbst die Einstellungsdetails festlegen zu müssen. Andernfalls können Sie ebenso die Details der voreingestellten Einstellungen ([Normal], [Fein], [Superfein]) ändern, indem Sie auf die [...] Taste klicken. Scan-Typ Bestimmt die Zuführungs-Methode, die zu scannenden Seiten (Vorderseite, Rückseite, Duplex) oder Details von Überlänge (Vorderseite, Duplex) (Dokumentenformat länger als A3).
  • Seite 61 [Option...] Taste Sie könen Details der optionalen Funktionen im unten angezeigten Fenster einstellen. [Drehung] Registerkarte Wählen Sie bei der Einstellung, von Funktionen wie Bindung, Bildrotation, Lochstellen entfernen, Fehlwinkelkorrektur, Größen und Längenerkennung, Schwarzer Hintergrund, und Overscan, diese Registerkarte. [Vorgang/Cache] Registerkarte Wählen Sie diese Registerkarte, wenn Sie den Speicherverwaltungsmodus oder das Auslassung leerer Seiten, etc.
  • Seite 62 [Konfiguration...] Taste Klicken Sie auf diese Taste um die Einstellungsdateien zu konfigurieren. Sie können die geänderten Einstellungen als Einstellungsdatei speichern. Ab dem nächsten Scannen können Sie die Einstellungen schnell ändern, indem Sie diese Einstellungsdateien benutzen. Für Details über die einzelnen Funktionen, siehe die "TWAIN Treiber Hilfe".

  • Seite 63: [Haupteinstellungen] Registerkarte

    [Haupteinstellungen] Registerkarte Kamera Wählt die zu scannende Seite des Dokuments aus (Vorderseite oder Rückseite). Die markierte(n) Seite(n) werden gescannt. Wenn Sie nur die Kontrolllästchen von Vorderseitenbild markieren, können Sie nur eine Seite des Dokuments scannen (Simplex-Scan). Wenn sowohl das Kontrollkästchen für die Vorder- und Rückseitenbild ausgewählt wird, wird das Dokument beidseitig gescannt (Duplex-Scan).
  • Seite 64 Modus Wählen Sie einen Ihren Bedürfnissen angemessenen Farbmodus aus dem Menü aus. Die Daten werden über die Image Processing Software Option binär gescannt (schwarz und weiß). Wenn dieser Modus ausgewählt ist, kann die [Einstellung IPC...] Taste verwendet werden. (Beachten Sie bitte, dass nur wenn die Image Processing Software Option auf Ihrem Computer installiert ist, diese Taste angezeigt wird.) Schwarzweiß...

  • Seite 65: Helligkeit

    Rasterbild Wählt das Halbton-Muster für das Scannen. Diese Einstellung ist verfügbar, wenn "Schwarz & Weiß" im "Bildmodus" ausgewählt ist. Rasterbildmuster 1 Diese Einstellung ist angemessen für das Scannen von dunklen Fotos. Rasterbildmuster 2 Diese Einstellung ist angemessen für das Scannen von dunkelfarbigen Dokumenten die Text und Fotos enthalten.

  • Seite 66: [Ausrichtung] Registerkarte

    [Ausrichtung] Registerkarte Seitenausrichtung Stellt die Seitenausrichtung ein (Hochformat oder Querformat). Papiergröße: Stellen Sie hier die Papiergröße der zu scannenden Dokumente ein. Wählen Sie eine beliebige Größe aus der Liste. [Scanbereich...] Taste Öffnet das [Scan Area] Dialogfeld. Sie können hier den zu scannenden Bereich festlegen. 2.13 Konfigurieren der Scaneinstellungen...

  • Seite 67: [Bildverarbeitung] Registerkarte

    [Bildverarbeitung] Registerkarte Schnell-Eistellung Sie können ein voreingestelltes Muster für die Bildbetonung auswählen. Durch das Auswählen einer der voreingestellten Einstellungen, kann die Konfiguration der Bildbetonung schnell und einfach ausgeführt werden. Folgende Voreinstellungen stehen zur Verfügung: Normale Dokumente Zum Scannen von (im Geschäftsverkehr verwendeten) gewöhn- (Standard- lichen Dokumenten.

  • Seite 68: Weißwertabgleich

    Bildbetonung Die Bildbetonung kann wie folgt konfiguriert werden: Niedrig, Mittel, Hoch Die Bildkonturen werden hervorgehoben. Die können das Ausmaß der Hervorhebung wählen (niedrig, mittel, hoch). Glatt Sägezahnkanten werden geglättet. Weißwertabgleich Benutzen Sie diese Funktion, wenn die Grundfarbe des Dokuments nicht weiß ist (z. B. Zeitungspapier).

  • Seite 69: [Papiereinstellungen] Registerkarte

    [Papiereinstellungen] Registerkarte Voreinzug Mit dieser Option können Sie den Voreinzug aktivieren oder deaktivieren. (Voreinzug: Das Dokument wird vor dem Starten der eigentlichen Scanoperation in den ADF eingezogen und in die Scanposition transportiert.) Wählen Sie Select “Ein” um die für den Scanvorgang benötigte Zeit zu verkürzen. Hintergrundauswahl Mit dieser Funktion können Sie “Schwarz”...

  • Seite 70: [Gamma] Registerkarte

    [Gamma] Registerkarte Muster Bestimmt, wie die Gammaeinstellung zu korrigieren ist. Ein Muster kann aus [Standard], [Normal], [Weich], [Scharf], [Benutzerdefiniert] und [Hell] ausgewählt werden. Beachten Sie, dass [Benutzerdefiniert] und [Hell] nur verfügbar sind wenn “Farbe” ausgewählt wird. Kamera Bestimmt für welche Seite die Einstellungen dieses Fensters übernommen werden sollen. Benutzerdefinierte Eigenschaften Kann bestimmt werden wenn in der [Muster] Liste [Benutzerdefiniert] oder [Hell] ausgewählt wird.

  • Seite 71: [Blindfarbe] Registerkarte

    [Blindfarbe] Registerkarte Eine ausgewählte Farbe (Primärfarbe: Rot, Grün oder Blau) kann aus den gescannten Bilddaten ausge- schlossen werden. Zum Beispiel, wenn ein Dokument einen schwarzen Text in einem grünen Rahmen ent- hält, können Sie den Scanner so einstellen, dass dieser nur den Text einliest und den grünen Rahmen ausschließt.

  • Seite 72: Priorität Schwarz

    [Bearbeiten...] Taste Zeigt das [Blindfarbe wählen] Dialogfeld an, in dem ein Musterbild eingesehen und bis zu drei Farben ausgewählt werden können. Originalbild Beispielfarben werden angezeigt. Durch das Klicken auf eine der Farben, kann diese als Blindfarbe eingestellt werden. Blindfarbenbild Das Bild nach dem Ausschließen der eingestellten Blindfarbe wird als Vorschau angezeigt.

  • Seite 73: [Komprimierung] Registerkarte

    [Übernehmen] Taste Änderungen werden übernommen und das “Blindfarbe wählen” Fenster wird geschlossen. [Abbrechen] Taste Änderungen werden abgebrochen und das “Blindfarbe wählen” Fenster wird geschlossen. [Komprimierung] Registerkarte Bestimmen Sie die Komprimierungseinstellungen für gescannte Bilder (Farbe oder Graustufe) in dieser Registerkarte. Qualitätslevel Bestimmt die Komprimierungsstufe und die Bildqualität.

  • Seite 74: [Info] Registerkarte

    [Info] Registerkarte Sie können die Versionsnummer des ISIS Treibers sowie Hardware Informationen des an den PC ange- schlossenen Scanners einsehen. 2.13 Konfigurieren der Scaneinstellungen...

  • Seite 75: Alphabetisch

    [Indossierungsdrucker] Registerkarte Treffen Sie hier die Einstellungen für die Vorderseiten- und Rückseiten-Indossierungsdrucker Option (separat vertrieben). Diese Registerkarte wird nur aangezeigt, wenn die Indossierungsdrucker Option installiert ist. Nicht drucken Der Indossierungsdrucker wird nicht verwendet. Vor dem Scannen Es wird mit dem Vorderseiten-Indossierungsdrucker vor dem Scannen auf die Vorderseite der Dokumente gedruckt.
  • Seite 76 Zum Drucken der Zeichen "#" und "%" müssen Sie diese jeweils doppelt ACHTUNG eingeben ( ## und %%), da es sich hierbei um Sonderzeichen handelt. Bitte beachten Sie, dass wenn Sie nur ein Zeichen eingeben (#), dies den Zähler anzeigt. Datum Bestimmt die Datumsanzeige.

  • Seite 77: Bevor Sie Die [Scan] / [Send To] Tasten Benutzen

    HINWEIS zeigt wird, wählen Sie bitte [Drucker und andere Hardware] und klicken dann auf [Scanner und Kameras]. Zeigen Sie die “fi-5950” Eigenschaften an. Rechtsklicken Sie auf das Symbol "fi-5950d" und wählen Sie dann [Eigenschaften] aus. Wählen Sie die[Ereignisse] Registerkarte. Wählen Sie das auszuführende Ereignis aus.
  • Seite 78 Wählen Sie die Anwendung, deren Verarbeitung mit diesem Ereignis ausgeführt werden soll. Für Windows XP, Windows Server 2003 und Windows Vista, klicken Sie auf [Programm starten] unter [Aktionen] und wählen aus dem Menü die Anwendung und den Prozess aus. Klicken Sie auf [OK]. 2.14 Bevor Sie die [Scan] / [Send to] Tasten benutzen...

  • Seite 79: Aktivierung Aus Dem Energie-Sparmodus

    2.15 Aktivierung aus dem Energie- sparmodus Wenn nach dem Einschalten des Scanners in einem Zeitraum von 15 Minuten (Grundeinstellung) keine Operation ausgeführt wird, geht der Scanner in einen stromreduzierten Zustand über. Dieser Zustand wird "Energiesparmodus" genannt. Im Energiesparmodus erlischt die FunktionsNr.-Anzeige. Die grüne LED-Betriebsanzeige für die Power und Papierstärke Taste leuchtet jedoch weiterhin.

  • Seite 80: Bildscan-Anwendung

    2.16 Bildscan-Anwendung Dieser Abschnitt beschreibt die Lieferumfang enthaltene “ScandAll PRO” Bildscan-Anwendung, die in diesem Handbuch als Beispiel für das Scannen verwendet wird. ScandAll PRO unterstützt sowohl TWAIN als auch ISIS Treiber. Indem Sie Scaneinstellungen als Profile vorab definieren, können Sie gemäß Ihren Bedürfnissen auf die voreingestellten Einstellungssets einfach zugreifen.

  • Seite 81: Zentrale Scannerverwaltung

    2.17 Zentrale Scannerverwaltung Dieser Abschnitt beschreibt in Kürze das Verwalten einer großen Anzahl von Scannern und die damit ver- bundenen Vorteile.  Gleichzeitiges Aktualisieren mehrerer Scanner und ihrer Treiber. Sie müssen somit nicht jeden Scanner einzeln aktualisieren, was für den Administrator eine erhebliche Erleichterung darstellt.
  • Seite 82 Scanner Central Scanner Central Admin Server Admin Console Aktualisierungsmodule hochladen/ Aktualisierungsstatus überprüfen Ersetzen des Verbrauchs- materials Hinweismeldung und Fehlermeldungen SCAModule Administrator Creator Aktualisierungs- modul Scanner Scanner Scanner Scanner Aktualisierung Scanner Central Scanner Central Scanner Central Scanner Central Admin Agent Admin Agent Admin Agent Admin Agent Ersetzen des Verbrauchs-...
  • Seite 83 2.17 Zentrale Scannerverwaltung...

  • Seite 84: Scannen Verschiedener Dokumententypen

    SCANNEN VERSCHIEDENER DOKUMENTENTYPEN Dieses Kapitel behandelt das Einscannen von verschiedenen Dokumententypen. Windows XP Bildschirmbilder werden in diesem Kapitel gezeigt. Die Bildschirme und Bedienverfahren können sich geringfügig unterscheiden, sollte Ihr Betriebssystem nicht Windows XP sein. Bitte beachten Sie, dass sich die Bildschirme und Betriebsverfahren geringfügig ändern können, wenn die TWAIN und ISIS Treiber Software aktualisiert worden ist.
  • Seite 85 3.7 Mehrfacheinzugs-Erkennung..........90 3.8 Korrektur verzerrter Dokumente........93 3.9 Automatische Ausrichtungskorrektur ......95 3.10 Multibild-Ausgabe ............. 98 3.11 Farbe/Monochrom Automatische Erkennung ....101 3.12 Keine Mehrfacheinzugserkennung für festgelegte Formate ................104...

  • Seite 86: Doppelseitiges Scannen

    3.1 Doppelseitiges Scannen Wenn Sie beide Seiten eines Dokuments gleichzeitig scannen möchten, wählen Sie bitte den Scantyp “Duplex”. Im Folgenden wird das Verfahren für den TWAIN Treiber beschrieben. Legen Sie die Dokumente in das Vorlagefach ein. Siehe "2.6 Einlegen von Dokumenten in das Vorlagefach" auf Seite Passen Sie das Ablagefach entsprechend der Dokumentengröße an.

  • Seite 87: Scannen Von Dokumenten, Länger Als A3

    3.2 Scannen von Dokumenten, länger als A3 Wenn Sie Dokumente mit Überlängen scannen möchten, wählen Sie bitte den Scantyp “Überlange”. Dieser Scanner ist in der Lage, maximal 3.048 mm lange Dokumente zu scannen. Im Folgenden wird das Verfahren für den TWAIN Treiber beschrieben. Legen Sie die Dokumente in das Vorlagefach ein.
  • Seite 88 Wählen Sie für [Scan-Typ:] “Überlänge (Vorderseite)” oder “Überlänge (Beide Seiten)”. Wählen Sie “Überlänge (Vorderseite)”, wenn Sie nur eine Seite scannen und “Überlänge (Beide Seiten)”, wenn Sie beide Seiten scannen möchten.  Der “Dokumentengröße einstellen” Bildschirm erscheint. Klicken Sie nach dem Einstellen der Dokumentenmaße auf die [OK] Taste. Wird ein sehr langes Format definiert, verlangsamt dies die Scangeschwindigkeit.

  • Seite 89: Scannen Von Dokumenten Mit Unterschiedlichen Breiten

    3.3 Scannen von Dokumenten mit unterschiedlichen Breiten Wenn Sie Dokumente mit unterschiedlichen Breiten scannen, beachten Sie bitte folgendes: Richten Sie die Dokumentenkanten aus. An der Mittellinie ausrichten Ab der linken (oder rechten) Kante ausrichten Dieser Abschnitt beschreibt das Ausrichten der Dokumente entlang deren Mittellinie. Für das Ausrichten der Dokumente entlang der linken (oder rechten) Kante, siehe "(2)Einlegen der Dokumente entlang einer der Papierführungen des Vorlagefachs."...
  • Seite 90 Legen Sie die Dokumente so ein, dass jedes Blatt Kontakt zur Einzugs- ACHTUNG rolle haben kann. (Werden die Dokumente nicht unter die Einzugsrolle gelegt, können diese nicht eingezogen werden.) Einzugsrolle Passen Sie die Papierführung an die Breite des breitesten Dokuments an. 原稿...
  • Seite 91 Treffen Sie die Einstellungen für das Scannen bitte im Einstellungsfenster des Scannertreibers. Für den TWAIN Treiber Papiergröße: (Hauptanzeige) Stellen Sie die Breite des breitesten, und die Länge des längsten Dokuments ein. Automatische Größen- und Fehlwinkelerkennung ([Option] Bildschirm - [Drehung] Registerkarte]) Wählen Sie “Automatische Papiergrößenerkennung”.

  • Seite 92: Eine Farbe Vom Bild Ausschließen (Blindfarbe)

    3.4 Eine Farbe vom Bild ausschließen (Blindfarbe) Eine ausgewählte Farbe (Primärfarbe: Rot, Grün oder Blau) kann aus den gescannten Bilddaten ausge- schlossen werden. Zum Beispiel, wenn ein Dokument einen schwarzen Text in einem grünen Rahmen ent- hält, können Sie den Scanner so einstellen, dass dieser nur den Text einliest und den grünen Rahmen ausschließt.
  • Seite 93 Wählen Sie die Farbe, die ausgeschlossen werden soll in [Blindfarbe] unter [Weitere]. Zum Beispiel wenn das Dokument schwarzen Text in einem grünen Rahmen enthält, wählen Sie [Grün], so dass der Scanner nur den Text einliest und den Rahmen eliminiert. Möchten Sie keine Farbe ausschließen, wählen Sie bitte [Keine].
  • Seite 94 Originalbild Farbmuster werden angezeigt. Klicken Sie einfach mit der Maus auf die Farbe, die Sie als Blindfarbe bestimmen möchten. Blindfarbenbild Das Bild mit ausgeschlossener Blindfarbe wird als Vorschau erstellt. Blindfarbe Die ausgewählte Blindfarbe wird als numerischer Wert und Farbbeispiel angezeigt. Sie können den Wert direkt eingeben oder die Blindfarbe mit Hilfe der [ ▲...

  • Seite 95: Leere Seiten Überspringen

    3.5 Leere Seiten überspringen Ändern Sie die Einstellungen im [TWAIN Treiber] Dialogfeld um während des Scannens leere Seiten innerhalb des Dokuments auszulassen. Werden zum Beispiel einseitige und doppelseitige Dokumente gemeinsam gescannt, können so die leeren Rückseiten der nur einseitig bedruckten Dokumente während des Scannens übersprungen und ausgelassen werden.
  • Seite 96 Markieren Sie das [Leere Seiten überspringen] Kontrollkästchen. Wird dieses Kontrollkästchen markiert, ändert sich “Variabler Puffer” zu “Beide Speicher verwenden”. Mit den Kontrollschiebern unter [Leere Seiten überspringen] können Sie die Feineinstellung für die Erkennung leerer Seiten vornehmen. <Für Binär/Halbton> Für weiße Dokumente benutzen Sie bitte für die Abstimmung den Kontrollschieber [Schwarze- Punkte-Verhältnis], für schwarze Dokumente entsprechend [Weiße-Punkte-Verhältnis].
  • Seite 97 <Im Farb/Graustufen Modus> Das [TWAIN Treiber] Dialogfeld wird wieder angezeigt. Führen Sie das Scannen daraufhin in diesem Dialogfeld aus. Benutzen Sie den Kontrollschieber zum Einstellen Konditionen von 1 bis 5 für das Auslassen (Überspringen) leerer Dokumente. Um das Auslassen leerer Seiten zu vereinfachen, erhöhen Sie bitte den Einstellungswert.

  • Seite 98: Bilder Heller Scannen

    3.6 Bilder heller scannen Für das Scannen im Graustufen- oder Farbmodus kann das Ausgabebild heller ausgegeben werden. Im Folgenden wird dieses Verfahren beschrieben. Starten Sie den TWAIN Treiber über Ihre Scan-Anwendung. Siehe "2.10 Scannen von Dokumenten" auf Seite Wählen Sie für [Bildmodus] Graustufe oder Farbe. 3.6 Bilder heller scannen...
  • Seite 99 Klicken Sie auf die [Erweitert...] Taste im [TWAIN Treiber] Dialogfeld. Das [Erweitert] Dialogfeld erscheint. Klicken Sie auf die [Grau] Registerkarte und wählen dann [Hell] unter [Gamma Voreinstellung]. Klicken Sie auf die [OK] Taste. Das [TWAIN Treiber] Dialogfeld wird wieder angezeigt. Scannen Sie dann die Dokumente über das [TWAI Treiber] Dialogfeld.
  • Seite 100 Wenn Sie andere Anwendungen als ScandAll PRO verwenden, können Sie auch die HINWEIS Grundeinstellung für die Helligkeit des TWAIN Treibers ändern. Wählen Sie [Extras] - [FtSwtGmm] - [Twain] in der Setup DVD-ROM, doppelklicken dann auf "FtSwt- Gmm.exe" und wählen schließlich [Hell] im [Standardscaneinstellung (TWAIN)] Dia- logfeld.

  • Seite 101: Mehrfacheinzugs-Erkennung

    3.7 Mehrfacheinzugs-Erkennung Mit "Mehrfacheinzug" wird ein Fehler bezeichnet, wenn unbeabsichtigt zwei oder mehrere Blätter gleichzeitig in den ADF eingezogen werden. Sie können den Scanner so einstellen, dass dieser eine Fehlermeldung anzeigt und ein akustischer Alarm gegeben wird, wenn ein Mehrfacheinzug erkannt wird. Um die Konditionen für die Mehrfacheinzugskontrolle einzustellen, verwenden Sie bitte das Dialogfeld des Scannertreibers oder das “Software Operation Panel”.
  • Seite 102 Wählen Sie die Erkennungskonditionen in [Mehrfacheinzugskontrolle] unter [ADF Optionen]. Im Folgenden werden die Erkennungskonditionen aufgezeigt Keine Mehrfacheinzugs-Erkennung wird nicht ausgeführt. Überprüfung von Der Scanner überwacht die Überlappung der Blätter. Ein Mehrfacheinzug wird Überlappung durch den Unterschied der Stärke erkannt, wenn zwei oder mehr Blätter gleichzeitig, überlappend eingezogen werden.
  • Seite 103 Klicken Sie die [OK] Taste. Die Anzeige kehrt zum [TWAIN Treiber] Dialogfeld zurück. Führen Sie den auf dem Dialogfeld angezeigten Scanvorgang. aus. Bei der Erkennung eines Mehrfacheinzuges wird der Scanvorgang unterbrochen. Drücken Sie in diesem Fall die [Send to] Taste auf dem Bedienfeld um die Mehrfacheinzugsdokumente auszugeben.

  • Seite 104: Korrektur Verzerrter Dokumente

    3.8 Korrektur verzerrter Dokumente Sie können den Scanner so einstellen, dass ein Schrägeinzug erkannt und automatisch korrigiert wird, wenn das Dokument schräg in den ADF eingezogen wurde. Diese Einstellungen wird über den Scannertreiber ausgeführt. Im Folgenden wird das Verfahren zur Änderungen der Einstellungen im [TWAIN Treiber] Dialogfeld beschrieben.
  • Seite 105 Wählen Sie [Automatische Papiergrößenerkennung] unter "Automatische Größen- und Fehlwinkelerkennung. Klicken Sie auf die [OK] Taste. Die Anzeige kehrt zum [TWAIN Treiber] Dialogfeld zurück. Führen Sie dann die Scan- Operation in diesen Dialogfeld aus. Die automatische Papiergrößen-Erkennung kann unter Umständen nicht ACHTUNG korrekt ausgeführt werden, wenn Sie folgende Dokumente verwenden: 1.

  • Seite 106: Automatische Ausrichtungskorrektur

    3.9 Automatische Ausrichtungskorrektur Sie können die Ausrichtung einzelner Blätter im Stapel vom Scanner automatisch korrigieren lassen. Opqrstu Vwxyz. Abcdefg Hijklmn Ausgabebild Original Im Folgenden wird das Verfahren zur Änderungen der Einstellungen im [TWAIN Treiber] Dialogfeld beschrieben. Starten Sie den TWAIN Treiber über Ihre Scan-Anwendung. Siehe "2.10 Scannen von Dokumenten"...
  • Seite 107 Wählen Sie die [Drehung] Registerkarte und wählen dann [Automatisch] unter [Drehungsgrad]. Die automatische Papiergrößen-Erkennung kann unter Umständen nicht ACHTUNG korrekt ausgeführt werden, wenn Sie folgende Dokumente verwenden: Dokumente mit einer Auflösung (beim Scannen), die nicht zwischen den folgenden Werten liegt: 300 dpi und 600 dpi (im Schwarzweiß-Modus) oder 200 dpi und 600 dpi (im Farb- oder Graustufen-Modus) Dokumente mit vielen sehr großen oder kleinen Zeichen...
  • Seite 108 An den Bildrändern können Schatten verbleiben. [Automatisch] in [Drehungsgrad] ist nur verfügbar wenn ScandAll PRO installiert ist. Klicken Sie auf die [OK] Taste. Die Anzeige kehrt zum [TWAIN Treiber] Dialogfeld zurück. Führen Sie dann die Scan- Operation in diesen Dialogfeld aus. 3.9 Automatische Ausrichtungskorrektur...

  • Seite 109: Multibild-Ausgabe

    3.10 Multibild-Ausgabe Es ist möglich, eine Ausgabe sowohl in Farbe/Graustufe, als auch in schwarzweiß zu erhalten. * Je nach verwendeter Anwendungssoftware kann diese Funktion eventuell nicht korrekt ausgeführt werden. Original Ausgabe Beispiel: Mit Multibild gescanntes Farbdokument. Die Einstellungen für Multibild können über den Scannertreiber ausgeführt werden. Folgendes Verfahren beschreibt den Einstellung über den TWAIN Treiber.
  • Seite 110  Das [Multibild Einstellung] Fenster wird angezeigt. Wählen Sie [Multibild Ausgabe] unter [Ausgabemodus]. Legen Sie die Reihenfolge unter [Reihenfolge (nur für Multibild Ausgabe)] fest. Primär: Farbe/Graustufe Sekundär: Monochrom Reihenfolge für die Ausgabe: [Farb- oder Graustufenbilder] - [Schwarzweiß Bilder] Primär: Monochrom Sekundär: Farbe/Graustufe Reihenfolge für die Ausgabe: [Schwarzweiß...
  • Seite 111 Wählen Sie unter [Aktuelle Seitenauswahl] die entsprechende Seite und führen für jede die Scaneinstellungen im Einstellungsbildschirm aus. Klicken Sie auf die [Scannen] Taste, um das Dokument zu scannen. 3.10 Multibild-Ausgabe...

  • Seite 112: Farbe/Monochrom Automatische Erkennung

    3.11 Farbe/Monochrom Automatische Erkennung Der Scanner erkennt, ob die gescannten Dokumente schwarzweiß oder farbig sind. Die Bilder werden ent- sprechend in Farbe (oder Graustufen) oder als binäres schwarzweiß Bild erstellt. Die Einstellungen hierfür können über den Scannertreiber ausgeführt werden. Für die folgende Beschreibung wird der TWAIN Treiber verwendet. Starten Sie den TWAIN Treiber über Ihre Scanner Anwendung.
  • Seite 113  Das [Multibild Einstellung] Dialogfenster wird angezeigt. Unter [Ausgabemodus Auswahl], markieren Sie bitte [Farbe/Monochrom Automatische Erkennung]. Wählen Sie unter [Aktuelle Seitenauswahl] die entsprechende Seite und führen für jede die Scaneinstellungen im Einstellungsfenster aus. Die Scaneinstellungen werden im Vorfeld ausfeführt, für den Fall, dass Dokumente als [Farbe/ Graustufe] oder [Monochrom (binär schwarz und weiß] erkannt werden.
  • Seite 114 Klicken Sie auf die [Scan] Taste zum Scannen des Dokuments. 3.11 Farbe/Monochrom Automatische Erkennung...

  • Seite 115: Keine Mehrfacheinzugserkennung Für Festgelegte Formate

    3.12 Keine Mehrfacheinzugserkennung für festgelegte Formate Wenn Sie Dokumente mit angebrachten oder aufgeklebten Fotos, Memos oder Zetteln scannen, werden solche Dokumente beim Einzug irrtümlich als Mehrfacheinzug interpretiert und somit das Scannen unter- brochen. Um dies zu verhindern, verfügt der Scanner über eine "Intelligente Mehrfacheinzugsfunktion". Für diese Funktion stehen ein manueller und zwei automatische Modi zur Verfügung.

  • Seite 116: Intelligente Mehrfacheinzugsfunktion

    ■ Intelligente Mehrfacheinzugsfunktion Die Mehrfacheinzugskontrolle kann über die folgenden drei Methoden im Software Operation Panel aus- gesetzt werden. Die Auswahl der jeweiligen Methoden wird unter "2." näher erläutert. Bitte entnehmen Sie der Tabelle eine Beschreibung und Anmerkungen zu den einzelnen Einstellungen. Auswahl im Methode zur Aussetzung der Mehrfacheinzugskontrolle Anmerkungen...

  • Seite 117: Einstellung Der Intelligenten

    ■ Einstellung der Intelligenten Mehrfacheinzugsfunktion über das Software Operation Panel Vergewissern Sie sich, dass der Scanner korrekt an Ihren PC angeschlossen ist und schalten dann den Scanner ein. Drücken Sie die "Function" Taste mehrmals, bis die Anzeige auf dem Bedienfeld den Buchstaben "C"...

  • Seite 118: Einstellungen Vor Dem Benutzen Dieser Funktion

    Bestimmen Sie unter [Mehrfacheinzugserkennungsmuster beim Ausschalten speichern], ob die Mehrfacheinzugsmuster nach dem Ausschalten gespeichert werden sollen oder nicht. Wenn Sie [Erinnern] wählen, können Sie das vor dem Ausschalten zuletzt gespeicherte Muster wieder verwenden (Bis zu acht Muster können beim Ausschalten gespeichert werden.) ■...
  • Seite 119 [Für den ISIS Treiber] Wählen Sie "Mehrfacheinzugsbehebung" und bestimmen dann die "Zeiteinstellung für den automatischen Abbruch" (entweder 0 oder eine beliebige Einstellungen in Minuten) in der "Papiereinstellungen" Registerkarte im "Eigenschaften von Fujitsu fi-5950..."Dialogfeld. Zeiteinstellung für den automatischen Abbruch: Hier kann die Wartezeit bis zum Neustart des Scannvorgangs nach der Behe- bung eines Mehrfacheinzugfehlers eingestellt werden.
  • Seite 120 ■ Verfahren zur Umgehung der Mehrfacheinzugserkennung Ist es zu einem Mehrfacheinzugsfehler gekommen, drücken Sie bitte die "Send to" Taste des Scanners, um das Dokument aus dem ADF auszugeben. Sollte das Dokument eingeklemmt sein, öffnen Sie bitte den ADF und entfernen daraufhin das Dokument. Legen Sie das ausgegebene oder entfernte Dokument erneut in den ADF-Papierschacht ein.
  • Seite 121 Automatischer Modus 2 (Umgehung über Länge) Der Scanner zeichnet bei der Mehrfacheinzugserkennung die Länge des auf dem Dokument aufgeklebten Fotos oder Zettels auf und setzt das Scannen fort. Sollte daraufhin das gleiche Überlappungsmuster auf den folgenden Dokumenten erkannt werden, wird dies nicht als Mehrfacheinzug interpretiert und das Scannen somit nicht unterbrochen.

  • Seite 122: Tägliche Pflege

    TÄGLICHE PFLEGE Dieses Kapitel beschreibt die Reinigung des Scanners. Geben Sie Acht, nicht Ihre Finger im ADF einzu- klemmen. WARNUNG Das Glas im ADF wird während des Betriebes heiss. Geben Sie Acht, sich nicht zu verbrennen. 4.1 Reinigungsmaterialien und Reinigungsbereiche ... 112 4.2 Reinigen der Papierseparations-Einheit ......

  • Seite 123: Reinigungsmaterialien Und Reinigungsbereiche

    Fusselfreies, trockenes Tuch Im Handel erhältlich (*4) * 1)Um das Reinigungsmaterial zu erwerben, kontaktieren Sie bitte Ihren FUJITSU Scanner Fachhändler, bei dem Sie den Scanner erworben haben. * 2)Bei einer übermäßigen Anwendung des Reinigers, kann bis zu dessen Verdunstung einige Zeit in Anspruch genommen werden.

  • Seite 124: Zu Reinigende Bereiche Und Reinigungszyklen

    ■ Zu reinigende Bereiche und Reinigungszyklen Im Folgenden wird der Standard Reinigungs-Zyklus für jeden zu reinigenden Bereich erläutert. Reinigungsmethode Reinigungsblatt Mit Reiniger F1 befeuchtetes Tuch Reinigungszyklus Alle 10.000 gescannte Alle 10.000 gescannte Blatt (*1) Blatt (*1) Papierseparations-Einheit  Einzugsrollen  ...
  • Seite 125 Der Scanner muss häufiger gereinigt werden, wenn folgende Dokumen- ACHTUNG ten-Typen verwendet werden: Beschichtetes Papier Dokumente, die nahezu vollstänig mit Text und Graphiken bedruckt sind Durchschlagpapier (Kohlebeschichtung auf der Rückseite) Chemisch behandeltes Papier Dokumente, die einen hohen Anteil von Calcium Karbonat enthalten Handschriftlich beschriebene Dokumente Verwenden Sie keine Aerosol-Sprays (Sprüh-, Druckdosen) zur Reini- gung des Scanners.

  • Seite 126: Reinigen Der Papierseparations-Einheit

    4.2 Reinigen der Papierseparations- Einheit Öffnen Sie die ADF-Abdeckung. Für Details, siehe “2.3 Öffnen und Schließen des ADFs” auf Seite ADF-Abdeckung Papierseparations- Einheit Reinigen Sie die Papierseparations-Einheit (die Gummiteile) mit einem mit dem Reiniger F1 befeuchteten, fusselfreien Tuch in Pfeilrichtung. Papierseparations- Einheit Bei einer übermäßigen Anwendung des Reinigers, kann bis zu dessen...

  • Seite 127: Reinigung Der Roller (Mit Dem Reinigungsblatt)

    4.3 Reinigung der Roller (mit dem Reinigungsblatt) Benutzen Sie das Reinigungsblatt zur Reinigung des oberen und unteren ADF-Transportpfades sowie der Rollen. Öffnen Sie die Abdeckung des Vorderseiten-Indossierungsdruckers nachdem dieser abgeschaltet ist. Abdeckung des Vorderseiten- Indossierungs- druckers Scan Während Sie die [Scan] Taste drücken, betätigen Sie bitte die Power Taste um den Scanner einzuschalten.
  • Seite 128 Ziehen Sie die Ablagefach-Erweiterung heraus und passen deren Länge an die Länge des Reinigungsblattes an. Für Details, siehe “2.7 Einstellen des Ablagefachs” auf Seite Entfernen Sie das Schutzpapier vom Reinigungsblatt. Legen Sie das Reinigungspapier mit der haftenden Seite nach oben in das Vorlagefach ein.
  • Seite 129 10. Legen Sie das Reinigungspapier diesmal mit der haftenden Seite nach oben in das Vorlagefach ein. Richten Sie dessen rechte Seite an wie abgebildet an der rechten Papierführung aus. Scan 11. Drücken Sie die [Scan] Taste 2 mal (3 mal, wenn der Indossierungsdrucker installiert ist.) Das Reinigungsblatt wird eingezogen und in das Ablagefach ausgegeben.

  • Seite 130: Reinigen Der Rollen (Mit Einem Fusselfreien Tuch)

    4.4 Reinigen der Rollen (mit einem fusselfreien Tuch) Sollte sich das Vorlagefach in der mittleren oder oberen Position befinden, stellen Sie ihn bitte wieder auf die untere Position ein. Für Details, siehe “2.5 Einstellen der Höhe des Vorlagefachs” auf Seite Öffnen Sie die ADF-Abdeckung.
  • Seite 131 Reinigen Sie die Einzugsrollen und die Gummioberfläche der Trennrollen mit dem Reiniger F1. Einzugsrollen Trennrollen Rollenabdeckung Bei einer übermäßigen Anwendung des Reinigers, kann bis zu dessen ACHTUNG Verdunstung einige Zeit in Anspruch genommen werden. Geben Sie daher bei der Reinigung nur geringe Mengen des Reinigers auf das ver- wendete Tuch.
  • Seite 132 Entfernen Sie die Bremsrolle. Bewegen Sie die Rollen etwas nach rechts, nach ziehen Sie diese zum Entfernen nach oben. Bremsrolle Reinigen Sie die Gummioberfläche der Bremsrolle mit einem mit dem Reiniger F1 befeuchteten fusselfreien Tuch. Bremsrollen Setzen Sie die Bremsrolle nach dem Reinigen wieder ein. Bremsrolle 10.
  • Seite 133 11. Reinigen Sie die Zuführungsrollen (Metallrollen, 2 Rollen je Set, 9 Sets) an der Oberseite des unteren Transportpfads mit einem mit dem Reiniger F1 befeuchteten fusselfreien Tuch. Geben Sie besonders Acht, alle schwarzen Ablagerungen von den Rollen zu entfernen, da sich diese negativ auf die Einzugszuverlässigkeit auswirken.

  • Seite 134: Reinigen Des Transportpfades Und Der Sensoren

    4.5 Reinigen des Transportpfades und der Sensoren Öffnen Sie die ADF-Abdeckung. Für Details, siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Reinigen Sie den gesamten Transportpfad (Edelstahl- und Glasteile) mit einem mit dem Reiniger F1 befeuchteten fusselfreien Tuch. Sollte der Transportpfad mit Papierstaub und Fremdmaterialien verschmutzt HINWEIS sein, reinigen Sie diesen bitte vorsichtig mit einem Staubsauger.
  • Seite 135 Bei einer übermäßigen Anwendung des Reinigers, kann bis zu dessen ACHTUNG Verdunstung einige Zeit in Anspruch genommen werden. Geben Sie daher bei der Reinigung nur geringe Mengen des Reinigers auf das ver- wendete Tuch. Wischen Sie bitte zusätzlich mit einem trockenen, fusselfreien Tuch nach der Reinigung alle etwaigen Restbestände der Reinigungsflüssigkeit von den gereinigten Teilen.
  • Seite 136 Reinigen Sie bitte den oberen IMP-Sensor (ein Sensor), dem oberen RED- Sensor (ein Sensor) und den REJ-Sensor (ein Sensor) am unteren Transportpfad mit einem mit dem Reiniger F1. REJ-Sensor Oberen RED-Sensor Oberen IMP-Sensor Reinigen Sie bitte den oberen IMP-Sensor (ein Sensor), den oberen RED- Sensor (ein Sensor) und den REJ-Sensor (ein Sensor) am oberen Transportpfad mit einem mit dem Reiniger F1.
  • Seite 137 Reinigen Sie bitte den EXT-Sensor (ein Sensor) in der Nahe der Ausgabe des oberen Transportpfades mit einem mit dem Reiniger F1s. EXT-Sensor 4.5 Reinigen des Transportpfades und der Sensoren...
  • Seite 138 Reinigen Sie die Oberflächen der beiden Pads am Vorlageneinzug mit einem mit dem Reiniger F1 befeuchteten, fusselfreien Tuch. Reibungsblatt Schließen Sie die ADF-Abdeckung. Für Details, siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Setzen Sie nach der Reinigung die Zähler zurück. Siehe hierfür “5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler”...
  • Seite 139 4.5 Reinigen des Transportpfades und der Sensoren...

  • Seite 140: Ersetzen Von Verbrauchsmaterialien

    ERSETZEN VON VERBRAUCHSMATERIALIEN In diesem Kapitel wird das Ersetzen von Verbrauchsmaterialien beschrieben. 5.1 Verbrauchsmaterialien und Ersetzungszyklen ....130 5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler...............131 5.3 Ersetzen der Papierseparations-Einheit......136 5.4 Ersetzen der Einzugsrollen ..........137 5.5 Ersetzen der Trennrollen ..........139 5.6 Ersetzen der Bremsrolle ...........142...

  • Seite 141: Verbrauchsmaterialien Und Ersetzungszyklen

    FUJITSU Scanner Servicepartner. Bitte beachten Sie, dass einige Komponenten (je nach Anwendung) vom technischen Kundendienst ersetzt werden müssen. Für weitere Details kontaktieren Sie bitte Ihren FUJITSU Scanner Servicepartner. Verwenden Sie ausschließlich die von PFU Limited spezifizierten Ver- ACHTUNG brauchsmaterialien.

  • Seite 142: Zurücksetzen Und Einsehen Der Verbrauchs Und Reinigungszähler

    5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler Dieser Abschnitt beschreibt folgende Software Operation Panel Operationen (PC). Einsehen des Abnutzungsgrades der Verbrauchsmaterialien und Überprüfen der Reinigungszyklen. Zurücksetzen der Zähler nach der Reinigung oder dem Austausch von Verbrauchsmaterialien. Falls das [Software Operation Panel] mit einem Kennwort geschützt ist, ACHTUNG geben Sie das Kennwort ein um den nur Ansichtsmodus abzubrechen.
  • Seite 143 Das [Software Oparation Panel] Fenster wird angezeigt. Wählen Sie die [Geräteeinstellung] Registerkarte 5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler...
  • Seite 144 Folgendes kann in diesem Fenster eingesehen werden: Gesamtblattanzahl (ADF): Die Gesamtblattanzahl der bisher gescannten Blätter. Nach Reinigung Anzahl der seit der letzten Reinigung gescannten Blätter. der Papierseparation: Die Anzahl der gescannten Blätter seit dem letzen Austausch der Papierseparations-Einheit. Bremsrollen-Zähler: Die Anzahl der gescannten Blätter seit dem letzen Austausch der Bremsrolle.

  • Seite 145: Zurücksetzen Der Reinigungs/Verbrauchsmaterialien-Zähler

    ■ Zurücksetzen der Reinigungs/ Verbrauchsmaterialien-Zähler Setzen Sie die Zähler mit Hilfe des folgenden Verfahrens nach dem Austauschen von Verbrauchsmateri- alien, bzw. nach der Reinigung zurück. Im nur Ansichtsmodus, kann das Software Operation Panel nicht zurück- ACHTUNG gesetzt werden. Für weitere Details zu "Nur Ansichtsmodus", siehe “Kennworteinstellung”...
  • Seite 146 ■ Verbrauchsmaterialien/Reinigungsmeldung Die folgende Meldung kann während der Nutzung des Scanners angezeigt werden: Verbrauchsmaterialienmeldung: Reinigungsmeldung: Ersetzen Sie bitte Verbrauchsmaterialen, bzw. reinigen Sie den Scanner, wenn diese Meldung erscheint. Nachdem Sie auf die [Ignorieren] Taste geklickt haben verschwindet die Nachricht und das Scannen wird fortgesetzt.

  • Seite 147: Ersetzen Der Papierseparations-Einheit

    5.3 Ersetzen der Papierseparations- Einheit Öffnen Sie die ADF-Abdeckung. Siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Papier- separations-Einheit Bewegen Sie die Papierseparations-Einheit nach links, dann ziehen Sie diese zum Entfernen nach oben. Installieren Sie eine neue Papierseparations-Einheit in umgekehrter Reihenfolge.

  • Seite 148: Ersetzen Der Einzugsrollen

    5.4 Ersetzen der Einzugsrollen Öffnen Sie die ADF-Abdeckung. Siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Rollen- abdeckung Öffnen Sie die Rollenabdeckung. Fassen Sie mit Ihren Fingern die Einkerbungen an beiden Seiten und ziehen Sie dann die Abdeckung zum Öffnen auf sich zu. Rollenabdeckung Einkerbung 5.4 Ersetzen der Einzugsrollen...
  • Seite 149 Während Sie den Hebel nach oben drücken, ziehen Sie bitte die beiden Einzugsrollen (links und rechts) zum Entfernen von der Achse. Einzugsrolle Installieren Sie die neuen Einzugsrollen (zwei Rollen links und rechts) in umgekehrter Reihenfolge. Stecken Sie bitte die Rollen vollständig auf die Achsen auf, bis diese sicher einrasten. Schließen Sie die Rollenabdeckung.

  • Seite 150: Ersetzen Der Trennrollen

    5.5 Ersetzen der Trennrollen Öffnen Sie die ADF-Abdeckung. Siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Rollen- abdeckung Öffnen Sie die Rollenabdeckung. Fassen Sie mit Ihren Fingern die Einkerbungen an beiden Seiten und ziehen Sie dann die Abdeckung zum Öffnen auf sich zu. Rollenabdeckung Einkerbung 5.5 Ersetzen der Trennrollen...
  • Seite 151 Schieben Sie jede der beiden Rollen (links und rechts) mit ihren Achsen zur Außenseite, um diese aus dem Scanner zu entfernen. Trennrollen Achse Die Achse wird gesperrt und kann somit nicht zurückgebracht werden. Ziehen Sie die Rollen von der Achse. Entfernen Sie beide Rollen, links und rechts.
  • Seite 152 Schließen Sie die Rollenabdeckung. Die Trennrollen rasten automatisch ein. Rollenabdeckung Trennrollen Schließen Sie die ADF-Abdeckung. Siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Setzen Sie den Trennrollenzähler zurück. Siehe “5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler” auf Seite 131.

  • Seite 153: Ersetzen Der Bremsrolle

    5.6 Ersetzen der Bremsrolle Sollte sich das Vorlagefach in der mittleren oder oberen Position befinden, stellen Sie ihn bitte wieder auf die untere Position ein. Für Details, siehe “2.5 Einstellen der Höhe des Vorlagefachs” auf Seite Öffnen Sie die ADF-Abdeckung. Siehe “2.3 Öffnen und Schließen des ADFs”...

  • Seite 154: Entfernen Sie Die Bremsrolle

    Entfernen Sie die Bremsrolle Heben Sie die linke Seite der Bremsrolle an und entfernen dann die linke Seite der Achse von deren Halterung. Ziehen Sie daraufhin die rechte Achse zum Entfernen aus ihrer Halterung. Bremsrolle Setzen Sie die neue Bremsrolle ein. Nachdem Sie die rechte Seite wieder in die Halterung gesteckt haben, bringen Sie bitte auch die linke Seite wieder an.
  • Seite 155 5.6 Ersetzen der Bremsrolle...

  • Seite 156: Problembehebungen

    PROBLEMBEHEBUNGEN Dieses Kapitel beschreibt die Behebung von Papierstaus und anderen Problemen, sowie zu überprüfende Punkte bevor Sie Ihren Fachhändler kontaktieren, bei dem Sie den Scanner erworben haben 6.1 Behebung von Papierstaus ..........146 6.2 Fehlermeldungen auf dem Bedienfeld ......148 6.3 Behebung von gewöhnlichen Problemen .......152 6.4 Bevor Sie einen Servicepartner kontaktieren ....165 6.5 Scanneretiketten..............167...

  • Seite 157: Behebung Von Papierstaus

    6.1 Behebung von Papierstaus Ist ein Papierstau aufgetreten, folgen Sie bitte folgender Verfahrensweise um die eingeklemmten Doku- mente zu entfernen. Geben Sie Acht, nicht Ihre Finger im ADF einzuklemmen. Das Glas im ADF wird während des Betriebes heiß. Geben Sie VORSICHT Acht, sich nicht zu verbrennen.
  • Seite 158 Entfernen Sie das eingeklemmte Dokument. Büro- und Heftklammern verursachen Papierstaus. Vergewissern Sie sich ACHTUNG daher, diese vor dem Einlegen in den Scanner zu entfernen. Überprüfen Sie weiterhin, ob auch der Transportpfad des Scanners nach einem Papierstau frei von Fremdmaterial ist. Schließen Sie die ADF-Abdeckung.

  • Seite 159: Fehlermeldungen Auf Dem Bedienfeld

    Informationen über die Problembehebung zu erhalten. Der Error Recover Guide befindet sich auf der SETUP DVD-ROM. Für Infor- HINWEIS mationen über die Installation der Software, siehe "2.3 Installieren der Scanner Software" in fi-5950 Los Geht’s. 6.2 Fehlermeldungen auf dem Bedienfeld...

  • Seite 160: Temporäre Fehler

    ■ Temporäre Fehler [J] oder [U] und eine Nummer werden abwechselnd angezeigt. (Wenn Sie die [Scan] oder [Send to] Taste drücken, wird die Fehleranzeige auf der Funktionsnr-Anzeige gelöscht und der Scanner geht wieder in den Bereitschaftsmodus über.) Anzeige Bedeutung Lösung Der Papiereinzug wurde gestoppt, um einge- 1.
  • Seite 161 Spalte, und dem oben beschriebenen Vorgang dem Ein Problem im SCSI- oder USB-Schnittstellen- Händler bei dem Sie den Scanner erworben haben Kontroller. oder einem autorisierten FUJITSU Scanner Ser- Fehler im Hintergrund-Änderungs-Mechanismus. vicepartner. Fehler im ROM. Fehler in der Kühlung (Ventilation).

  • Seite 162: Sensorenbezeichnung

    FunktionsNr.-Anzeige ange- zeigt wird, kontaktieren Sie bitte Ihren Fachhänd- ler, bei dem Sie den Scanner erworben haben oder einen autorisierten FUJITSU Scanner Servicepart- ner. *1)Schalten Sie den Scanner aus. Überprüfen Sie, ob das SCSI-Kabel korrekt angeschlossen ist und schalten dann den Scanner wieder ein.

  • Seite 163: Behebung Von Gewöhnlichen Problemen

    Wenn Sie das Problem nicht mit Hilfe dieser Flowcharts beheben können, überprüfen Sie die Punkte von "6.4 Bevor Sie einen Servicepartner kontaktieren" auf Seite 165, und kontaktieren dann Ihren Fachhänd- ler, bei dem Sie den Scanner erworben haben oder einen einen autorisierten Fujitsu Scanner Servicepart- ner. Symptom 1 Der Scanner kann nicht eingeschalten werden.
  • Seite 164 "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. Drücken Sie eine beliebige Taste auf dem Bedienfeld, mit Ausnahme der Power Taste.
  • Seite 165 "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe fi-5950 Los Geht’s, Kapitel “2.2 Anschließen des Scanners an Ihren PC”. 6.3 Behebung von gewöhnlichen Problemen...
  • Seite 166 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Wenn Sie Bilder oder Fotos einfach binär in schwarzweiß...
  • Seite 167 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Wenn Sie im Grauskala- oder Farbmodus scannen, wird das Bild nicht scharf und klar.
  • Seite 168 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. Siehe “4 TÄGLICHE PFLEGE”...
  • Seite 169 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe “4.5 Reinigen des Transportpfades und der Sensoren”...
  • Seite 170 Symptom 8 Mehrfacheinzüge treten vermehrt auf. NEIN Entsprechen die Dokumenten den in Benutzen Sie nur Dokumente, "7.2 Dokumentenqualität" beschrie- die den Spezifikationen ent- benen Spezifikationen? sprechen. (*1) NEIN Benutzen Sie nur Dokumente, Erfüllen die Dokumente die in die den Spezifikationen ent- "7.5 Mehrfacheinzugs- sprechen.
  • Seite 171 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe “7.2 Dokumentenqualität”...
  • Seite 172 Papierstaus und Einzugsfehler treten vermehrt Symptom 9 auf. NEIN Benutzen Sie nur Dokumente, Entsprechen die Dokumenten den in die den Spezifikationen ent- "7.2 Dokumentenqualität" beschrie- sprechen. (*1) benen Spezifikationen? NEIN Haben Sie die Dokumente vor dem Lockern Sie die Dokumente Einlegen in das Vorlagefach aufge- vor dem Einlegen auf.
  • Seite 173 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe “7.2 Dokumentenqualität”...
  • Seite 174 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe "4 TÄGLICHE PFLEGE"...
  • Seite 175 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe “8 SCANNEREINSTELLUNGEN”...

  • Seite 176: Bevor Sie Einen Servicepartner Kontaktieren

    6.4 Bevor Sie einen Servicepartner kontaktieren Gehen Sie bitte die folgende Checkliste durch, bevor Sie Ihren Fachhändler, bei dem Sie den Scanner erworben haben oder einen autorisierten FUJITSU Scanner Servicepartner kontaktieren. ■ Allgemeine Beschreibungen Gegenstand Information Modell Beispiel: fi-5950 Siehe die Etiketten des Scanners.
  • Seite 177 Probleme im Zusammenhang mit dem Dokumenteneinzug Gegenstand Beschreibung Dokumententyp Hauptverwendungszweck Datum der letzten Reinigung Datum des letzten Austausches von Verbrauchs- materialien Bedienfeldstatus beim Auftreten des Fehlers Probleme im Zusammenhang mit der Bildqualität Gegenstand Beschreibung Typ und Version des Scannertreibers Schnittstellenkontroller (Beispiel) Adaptec SCSI Card 29160 Betriebssystem (Windows) Anwendungssoftware...

  • Seite 178: Scanneretiketten

    6.5 Scanneretiketten Dieser Abschnitt beschreibt die Etiketten des Scanners. Im Folgenden wird die Position der Scanneretiketten gezeigt. Etikett B Etikett A Etikett A (Beispiel): Zeigt Scannerinformationen. Barcode Area Etikett B (Beispiel): Zeigt verschiedene Standards, mit denen der Scanner konform ist. 6.5 Scanneretiketten...
  • Seite 179 6.5 Scanneretiketten...

  • Seite 180: Adf-Dokumenenspezifkationen

    ADF- DOKUMENENSPEZIFKATIONEN Dieses Kapitel beschreibt die für einen korrekten Betrieb benötigen Dokumentengrößen und -qualitäten, wenn Dokumente mit diesem Scanner gescannt werden 7.1 Dokumentengröße.............170 7.2 Dokumentenqualität ............171 7.3 Maximale Dokumentenkapazität ........174 7.4 Perforationsfreie Bereiche..........175 7.5 Mehrfacheinzugs-Erkennungsbedingungen....176 7.6 Hintergrundfarb-Bereiche..........178 7.7 Auftragstrennblatt .............179 7.8 Scannen verschiedener Formate ........180...

  • Seite 181: Dokumentengröße

    7.1 Dokumentengröße Im Folgenden werden die Papiergrößen beschrieben, die mit diesem Scanner eingelesen werden können. Einzugsrichtung Maximum Minimum 304,8* mm 431,8 mm 53 mm 74 mm * Für das Scannen von "Überlängen" sind folgende Längen verfügbar. - 201 bis 400 dpi: 863 mm - Weniger als 200 dpi: 3.048 mm 7.1 Dokumentengröße...

  • Seite 182: Dokumentenqualität

    7.2 Dokumentenqualität Dieser Abschnitt beschreibt die Typen und Stärken von Dokumenten, die als Stapel gescannt werden kön- nen. ■ Dokumentypen Die empfohlenen Dokumententypen sind: Holzfreies Papier Papier mit Holzanteilen Wenn Sie andere Papiertypen verwenden, testen Sie bitte den Einzug einiger Blätter, um sicherzustellen, dass das Papier einwandfrei eingezogen wird, bevor Sie einen umfangreichen Scanvorgang ausführen..
  • Seite 183 Benutzen Sie nicht folgende Dokumente: Papier mit Haftzetteln, Büro- oder Heftklammern Dokumente mit noch nasser Tinte Dokumente kleiner als A7 oder größer als A3 Andere Materialien (z. B. Textilien, Metallfolien oder OH-Folien) Beim Scannen von halbdurchsichtigen (semitransparenten) Dokumenten, HINWEIS stellen Sie bitte den Regler für [Helligkeit] auf hell, um ein Durchblenden zu vermeiden.
  • Seite 184 Die Anlagekante der im ADF eingelegten Dokumente muss eben sein, um HINWEIS den unten genannten Spezifikationen für die Papierwelligkeit zu entsprechen: Mehr als 30mm Einzugsrichtung Weniger 3 mm Dokumentenkopf gescannte Seite Mehr als 30mm Einzugsrichtung Weniger 5 mm Dokumentenkopf gescannte Seite 7.2 Dokumentenqualität...

  • Seite 185: Maximale Dokumentenkapazität

    7.3 Maximale Dokumentenkapazität Die Anzahl der Blätter, die in das Vorlagefach eingelegt werden können, hängt vom Papierformat und -gewicht ab. Diese Informationen sind im folgenden Diagramm zusammengefasst. Vorlagefachposition : Unten Vorlagefachposition : Mitte Vorlagefachposition : Oben Papiergewicht g/m ) Papiergewichts-Umrechnungstafel Einheit Umrechnung 7.3 Maximale Dokumentenkapazität...

  • Seite 186: Perforationsfreie Bereiche

    7.4 Perforationsfreie Bereiche Die grau dargestellten Bereiche dürfen keine Perforationen, Löcher oder Ausstanzungen aufweisen, da sonst Fehler auftreten können. Für Details bezüglich der Vorraussetzungen des Auftragsseparationsblattes, siehe “7.7 Auftragstrennblatt” auf Seite 179. Einheit: mm Referenzpunkt oberer Rand Vorderseite unterer Rand Mittellinie Sollten sich innerhalb der 38 mm Zone Löcher im Dokument befinden, HINWEIS...

  • Seite 187: Mehrfacheinzugs-Erkennungsbedingungen

    7.5 Mehrfacheinzugs- Erkennungsbedingungen Im Folgenden werden die Konditionen für die Mehrfacheinzugs-Erkennungsbedingungen beschrieben: ■ Überwachung von Überlappungen Papiergewicht: 31 g/m - 209 g/m Innerhalb eines Bereiches von 35 Millimeter zu beiden Seiten der Papiermittelachse sind Lochungen, Perforationen oder Ausstanzungen nicht zulässig. (Siehe Abb. 1) Innerhalb eines Bereiches von 35 Millimeter zu beiden Seiten der Papiermittelachse darf das Papier nicht beklebt sein (z.
  • Seite 188 Einheit: mm Abb.1 Abb.2 Der Modus "Erkennung von Überlappungen" ist nicht sehr effektiv, wenn HINWEIS leicht aneinander haftende Dokumente (wie beklebte Papiere) oder elektrostatisch aufgeladene Blätter gescannt werden. Die in Abb. 1 gezeigten Bereiche können über das Software Operation Panel angepasst und eingestellt werden. Für nähere Details siehe bitte "8.4 Mehrfacheinzugs-Erkennung"...

  • Seite 189: Hintergrundfarb-Bereiche

    7.6 Hintergrundfarb-Bereiche Die Blattweiß-Detektion wird in den schraffiert dargestellten Bereichen in der unten aufgeführten Grafik ausgeführt. Die oberen 3 mm auf beiden Seiten eines Dokuments, sollten in diesem Bereich nicht bedruckt sein. Wenn Sie eine Blindfarbe (dropout color) definiert haben, kann diese sich in diesem Bereich befinden. Sollte dies nicht der Fall sein, schalten Sie während des Einlesens den Weißwertabgleich aus.

  • Seite 190: Auftragstrennblatt

    7.7 Auftragstrennblatt Form Im Folgenden wird das typische Format des Auftragstrennblattes gezeigt. Dokumentenmitte (Einheit : mm) mehr als 210 Dokumentenspezifikation Die Dokumentenbreite muss mindestens der Breite von A4 (210 mm) entsprechen. 7.7 Auftragstrennblatt...

  • Seite 191: Scannen Verschiedener Formate

    7.8 Scannen verschiedener Formate Wenn Sie Dokumente mit verschiedener Stärke/Reibungskoeffizient/Format mit diesem Scanner verwen- den, beachten Sie bitte Folgendes. Führen Sie einen Testscan mit wenigen Blättern vor einen umfangrei- cheren Scan aus, um den Einzug zu testen. (Für Details über das Scannen von Dokumenten mit verschiedenen Größen, siehe "3.3 Scannen von Dokumenten mit unterschiedlichen Breiten"...
  • Seite 192 MaximaleGröße B r e i t e 74.3 64.3 52.5 (mm) Mix möglich 74.3 64.3 52.5 DL: 11 × 17 in., LTR: Letter Da kleinere Dokumente unter gößeren Blättern verschoben werden können wenn diese eingezogen wer- den, kann dies Auswirkungen auf das Einzugsverhalten haben. Beachten Sie daher bitte beim Einlegen die folgende Kondition: Einzugsrolle <10mm...
  • Seite 193 7.8 Scannen verschiedener Formate...

  • Seite 194: Scannereinstellungen

    SCANNEREINSTELLUNGEN Dieses Kapitel beschreibt, wie Einstellungen für den Scanner über das Software Operation Panel ausgeführt werden können. 8.1 Scanner-Einstellungen............185 8.2 Einstellungen des Energiesparmodus ......202 8.3 Offset/Scan-Skala ..............203 8.4 Mehrfacheinzugs-Erkennung ...........205 8.5 Mehrfacheinzugserkennung im manuellen Zuführungsmodus ............211 8.6 Seitenrand Filter (ADF) .............212 8.7 Blindfarbe................214 8.8 Voreinzug ................215 8.9 Seitenrandfüller (Automatische...
  • Seite 195 8.18 Papierstauerkennung ............. 227 8.19 Grenzlinie AutoCrop ............228 8.20 Automatische Farberkennung ........229 8.21 Alarmeinstellung ............. 230 8.22 Papierstauerkennung außerhalb des Scanbereichs während Papiertransport..........231 8.23 Indossierungsdrucker Auswahl........232 8.24 Zeitüberschreitung für den manuellen Einzug..... 233 8.25 Scaneinstellungen für Dokumente mit Register ..234 8.26 Papierstop Position bei einem Mehrfacheinzug ..

  • Seite 196: Scanner-Einstellungen

    8.1 Scanner-Einstellungen Das Software Operation Panel wird zusammen mit dem Scannertreiber (TWAIN Treiber/ISIS Treiber) installiert. Mit dieser Anwendung können Sie Einstellungen und Funktionen für den fi-5950 konfigurieren. Verwenden Sie nicht das Bedienfeld während das Software Operation Panel ACHTUNG ausgeführt wird.
  • Seite 197  Das [Software Operation Panel] Fenster wird angezeigt. 8.1 Scanner-Einstellungen...

  • Seite 198: Über Den Scanner Starten

    Über den Scanner starten Vergewissern Sie sich, dass der Scanner korrekt an Ihren PC angeschlossen ist und schalten dann den Scanner ein. Drücken Sie die [Function] Taste auf dem Bedienfeld. Auf der Funktionsnr.-Anzeige wird daraufhin angezeigt. Wenn Sie die [Function] Taste drücken, ändert sich die Anzeige des Funktionsnr.- Anzeigefeldes wie folgt: [1] - [2] -...- [9] - [C].

  • Seite 199: Kennworteinstellung

    ■ Kennworteinstellung Indem Sie ein Kennwort vergeben, wird das Software Operation Panel im [Nur Ansichtsmodus] ausge- führt. Benutzer können somit Scannereinstellungen nur einsehen. Scannereinstellungen können konfiguriert wer- den, wenn kein Kennwort festgelegt ist. Durch die Kennwortvergabe können unbeabsichtigte oder un- nötige Änderungen der Einstellungen vermieden werden.

  • Seite 200: Einstellung Des [Nur Ansichtsmodus]

    Einstellung des [Nur Ansichtsmodus] Aktivieren Sie für das Software Operation Panel den [Nur Ansichtsmodus] wie folgt. Legen Sie ein Kennwort fest. Für Details, siehe “Kennworteinstellung” auf Seite 188. Rechtsklicken Sie auf das Software Operation Panel Symbol in der Taskleiste und wählen dann [Nur Ansichtsmodus] aus dem Menü. Das Software Operation Panel geht somit in den [Nur Ansichtsmodus] über.

  • Seite 201: Aufhebung Des [Nur Ansichtsmodus]

    Aufhebung des [Nur Ansichtsmodus] Der [Nur Ansichtsmodus] kann wie folgt aufgehoben werden. Rechtsklicken Sie auf das Software Operation Panel Symbol in der Taskleiste und wählen dann [Nur Ansichtsmodus] aus dem Menü. Das [Kennworteinstellung] Dialogfeld erscheint. Bestimmen Sie das Kennwort ein und klicken dann auf die [OK] Taste. Der [Nur Ansichtsmodus] ist somit aufgehoben und die Scannereinstellungen können geändert werden.
  • Seite 202 Nach dem Beenden des [Nur Ansichtsmodus] verschwindet das Häkchen HINWEIS neben [Nur Ansichtsmodus] im Rechtsklickmenü des Software Operation Panels. 8.1 Scanner-Einstellungen...

  • Seite 203: Ändern Des Kennworts

    Ändern des Kennworts Ändern Sie das Kennwort auf folgende Weise: Rechtsklicken Sie auf das Software Operation Panel Symbol in der Taskleiste und wählen dann [Kennworteinstellung] aus dem Menü. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das aktuelle Kennwort ein und klicken dann auf die [OK] Taste. Das [Kennworteinstellung] Dialogfeld erscheint.

  • Seite 204: Löschen Des Kennworts

    Löschen des Kennworts Löschen Sie das Kennwort auf folgende Weise: Rechtsklicken Sie auf das Software Operation Panel Symbol in der Taskleiste und wählen dann [Kennworteinstellung] aus dem Menü. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das Kennwort ein und klicken dann auf die [OK] Taste. Das [Kennworteinstellung] Dialogfeld erscheint.

  • Seite 205: Zurücksetzen Des Kennworts

    Zurücksetzen des Kennworts Falls Sie Ihr Kennwort vergessen haben, kann dies wie folgt zurückgesetzt werden. Rechtsklicken Sie auf das Software Operation Panel Symbol in der Taskleiste und wählen dann [Kennworteinstellung] aus dem Menü. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das Kennwort der Grundeinstellung ("fi-scanner") ein und klicken dann auf die [OK] Taste.

  • Seite 206: Einstellungen

    ■ Einstellungen Mit dem Software Operation Panel können Sie folgende Einstellungen für den an den PC angeschlossenen Scanner ausführen. Im nur Ansichtsmodus, kann das Software Operation Panel nicht eingestellt wer- ACHTUNG den. Für weitere Details zu "Nur Ansichtsmodus", siehe “Kennworteinstellung” auf Seite 188.
  • Seite 207 Gegenstand Erklärung Auswählbare Parameter Grund- einstellung Energieeinspa- Stellt die Wartezeit bis zum Eintritt in Einstellungsspanne 15 bis 55 Minuten 15 Min rung den Energiesparmodus ein. (in 5 Minuten Schritten) Siehe "8.2 Einstellungen des Energie- sparmodus" auf Seite 202. Nach einer bestimmten Zeit ausschal- [Nach einer bestimmten Zeit aus- (*1) ten: Markieren Sie dieses Kontrollkäst-...
  • Seite 208 [Geräteeinstellung2] Wenn Sie die jeweilige Einstellung auswählen, erscheinen im rechten Dialogfenster die entsprechenden Einstellungsparameter. Gegenstand Erklärung Auswählbare Parameter Werks- einstellung Mehrfacheinzug Bestimmt die Mehrfacheinzugserkennungs- Keine / Überprüfung von Überlap- Überprüfung "8.4" Methode. Der Scanner überwacht Unter- pung(Ultra Sonic) /Überprüfung der von Überlap- schiede der Dokumentenlänge, Überlap- Länge / Längen/Überlappungsüber-...
  • Seite 209 Gegenstand Erklärung Auswählbare Parameter Werks- einstellung Seitenrand Fil- Füllen Sie die eingestellten Ränder (Bereich) Oben/links/rechts: 0 bis 15 mm Oben/unten/ ter (ADF) des erstellten Bildes mit weiß oder schwarz Unten: -7 bis 7 mm (in 1 mm links/rechts: "8.6" aus. Schritten) 0 mm Ist der Hintergrund weiß, werden die Endbe-...
  • Seite 210 Gegenstand Erklärung Auswählbare Parameter Werks- einstellung Intelligente Sind auf allen Seiten des Dokuments an glei- Manueller Modus/Automatischer Manueller Mehrfachein- cher Stelle Fotos oder Zettel der gleichen Grö- Modus 1/Automatischer Modus 2 Modus zugsfunktion ße geklebt, ist es möglich die Größe sowie die "8.10"...
  • Seite 211 Gegenstand Erklärung Auswählbare Parameter Werks- einstellung Papierstau- Bestimmen Sie die Sensitivität der Erkennung Normal/Sensitivität-Niedrig Normal erkennung am Einzug. "8.18" Grenzlinie Auto- Wählen Sie [Grenzlinien AutoCrop]. Aufrunden/Abrunden/Optimieren Abrunden Crop "8.19" Automatische Bestimmt die Abstufungen für die automa- 1 bis 255 (Schritte) Farberkennung tische Farb- oder Schwarzweißerkennung.
  • Seite 212 Die aktuellen Einstellungen werden auf die Werte der Werksgrundeinstellung zurückgesetzt. [Speichern]Taste Die getroffenen Einstellungen werden auf dem Computer gespeichert. (Verwenden Sie diese Taste, um die gleichen Einstellungen für andere fi-5950 Scanner zu überneh- men.) Durch das Speichern wird der aktuelle EEPROM-Wert auf dem Scanner ACHTUNG geschrieben.

  • Seite 213: Einstellungen Des Energiesparmodus

    8.2 Einstellungen des Energiesparmodus Wenn Sie den Scanner für eine bestimmte Zeit nicht benutzen, geht dieser automatisch in den Energiespar- modus über. Konfigurieren Sie den Energiesparmodus wie folgt: Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 185. Wählen Sie die [Geräteeinstellung] Registerkarte.

  • Seite 214: Offset/Scan-Skala

    8.3 Offset/Scan-Skala Wenn die Position des gescannten Bildes nicht korrekt ist oder das Bild in die Länge gezogen wurde, benutzen Sie bitte die folgende Einstellung zur Anpassung des Offsets und der Scan-Skala um diese Fehler zu korrigieren. Der Scanner wird bei der Herstellung auf otimale Werte eingestellt, so ACHTUNG dass im Allgemeinen keine Notwendigkeit besteht, diese Einstellung zu konfigurieren.
  • Seite 215 Passen Sie den Offset oder die Scan-Skala an, falls erforderlich. Offset Einstellung Einheit: Wählen Sie ADF (vorn) oder ADF (Rück). Horizontal: Passen Sie den horizontalen Offset an. Eistellungsspanne -2 bis +3 mm, in 0,5 mm Schritten. Vertikal: Passen Sie den vertikalen Offset an. Eistellungsspanne -2 bis +3 mm, in 0,5 mm Schritten.

  • Seite 216: Mehrfacheinzugs-Erkennung

    8.4 Mehrfacheinzugs-Erkennung Das gleichzeitige Einziehen von mehreren Blättern in den Scanner wird Mehrfacheinzug genannt. Die kann den Verlust von wichtigen Daten zur Folge haben. Um dies zu vermeiden, ist dieser Scanner mit einer Mehrfacheinzugs-Erkennungsfunktion ausgestattet. Ist diese Funktion aktiviert, wird im Falle eines erkannten Mehrfacheinzugs eine Nachricht angezeigt und der Scanvorgang unterbrochen.
  • Seite 217 Wählen Sie die Erkennungsmethode. Keine: Eine Mehrfacheinzugs-Erkennung wird nicht ausgeführt. Überprüfung von Überlap- Dokumentenüberlappungen werden überwacht. pungen: Wird dieser Modus ausgewählt, stehen stehen zwei weitere Optionen zur Verfügung. Der Mehrfacheinzugsbereich kann von links, rechts oder der Mitte her eingeengt werden, so dass die Ultraschallsensoren für innerhalb dieses Bereichs aufgeklebte Objekte keinen Mehrfacheinzug irrtümlich fest- stellt.
  • Seite 218 Wählen Sie [Geräteeinstellung 2] in der linken Seite des Dialogfelds. Aus dem Untermenü wählen Sie bitte [Überwachungsbereich für die Mehrfacheinzugserkennung]. 8.4 Mehrfacheinzugs-Erkennung...
  • Seite 219 Bestimmen Sie den Erkennungsbereich. Ausgewählte Markieren Sie dieses Kontrollkästchen. Folgende Einstellung steht daraufhin Spanne: zur Verfügung. Links Mitte Rechts Erkennungsbereiche Dokument Einheit: mm Aktivieren/Deaktivieren: Wählen Sie [Aktivieren], um für den durch [Start] und [Ende] festge- legten Bereich eine Mehrfacheinzugserkennung auszuführen. Wenn Sie hingegen [Deaktivieren] wählen, wird für den durch [Start] und [Ende] festgelegten Bereich keine Mehrfacheinzugserkennung ausgeführt.
  • Seite 220 Wenn für sowohl “Start:” als auch “Ende:” der Wert “0” eingegeben wurde, HINWEIS wird die Mehrfacheinzugserkennung für den gesamten Bereich ausgeführt (Es spielt hierbei keine Rolle, ob “Aktivieren” oder “Deaktivieren” ausge- wählt wurde.). Wenn Sie für alle Bereiche die Erkennung deaktivieren möchten, wählen Sie bitte “Deaktivieren”...
  • Seite 221 Einstellungsbeispiel 2: Links, Deaktivieren, Starten=0 mm, Ende=300 mm Mitte, Aktivieren, Start=0 mm, Ende=0 mm Rechts, Deaktivieren, Start=0 mm, Ende=0 mm Einheit: mm Wenn Sie Überlappungen erkennen möchten, vergewissern Sie sich bitte, HINWEIS dass die Dokumente aneinander haften. Solche Dokumente oder beklebte Dokumente können sich negativ auf die Mehrfacheinzugserkennung auswir- ken.

  • Seite 222: Mehrfacheinzugserkennung Im Manuellen Zuführungsmodus

    8.5 Mehrfacheinzugserkennung im manuellen Zuführungsmodus Bestimmen Sie, ob im manuellen Einzugsmodus eine Mehrfacheinzugserkennung ausgeführt werden soll oder nicht. Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 185. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds. Aus dem Untermenü...

  • Seite 223: Seitenrand Filter (Adf)

    8.6 Seitenrand Filter (ADF) Je nach Zustand des Dokuments, kann am unteren Rand ein Schatten und schwarze Linien im erstellen Bild erscheinen. Sollte dies der Fall sein, können Sie mit der Seitenrand Filter Funktion die Bildqualität verbessern. Diese Funktion die Endbereiche des Bildes aus, so dass diese ohne Schatten erscheinen. Konfigurieren Sie die Einstellungen für den Seitenrand Filter wie folgt: Starten Sie das Software Operation Panel.
  • Seite 224 Solange nicht anders eingestellt wird, wird für die Hintergrundfarbe Weiß HINWEIS angenommen. Sie können über den Scannertreiber die “Hintergrundfarbe” auf Schwarz einstellen. Wenn Sie den TWAIN Treiber verwenden, führen Sie dazu bitte folgendes aus: Wählen Sie die [Option...] Taste und wählen dann [Schwarzer Hintergrund] unter [Automatische Größen- und Fehlwinkelerkennung] in der [Drehung] Registerkarte.

  • Seite 225: Blindfarbe

    8.7 Blindfarbe Mit der “Blindfarbe” Funktion können Sie beim Scannen von Dokumenten eine der Grundfarben Rot, Grün oder Blau aus dem Bild ausschließen. (Diese Funktion ist sowohl für das binäre Scannen in schwarzweiß und für Graustufen verfügbar.) Wenn Sie beispielsweise einen grünen Rand um einen schwarzen Text ausschließen möchten, bestimmen Sie einfach “Grün”...

  • Seite 226: Voreinzug

    8.8 Voreinzug Um Dokumente fortlaufend hintereinander zu scannen, können Sie den Scanner so einstellen, dass das als nächstes zu scannenden Dokument vor dem eigentlichen Scannen voreingezogen wird. Wenn der Voreinzug aktiviert wird, wird dadurch die Zeit zwischen dem Scannen zweier Blätter verkürzt. Konfigurieren Sie die Einstellungen für den Voreinzug wie folgt: Starten Sie das Software Operation Panel.

  • Seite 227: Seitenrand Filter (Automatische Papiergrößenerkennung)

    8.9 Seitenrand Filter (Automatische Papiergrößenerkennung) Wenn die automatische Papiergrößenerkennung aktiviert ist, kann je nach Dokument ein schwarzer Rand um das erstellte Bild des gescannten Dokuments erscheinen. Benutzen Sie die “Seitenrand Filter (Automatische Papiergrößenerkennung)” Funktion, um diesen schwarzen Rand vom Bild zu entfernen und so die Bildqualität zu verbessern. Diese Funktion füllt die schwarzen Ränder weiß...
  • Seite 228 Die Funktion “Automatische Papiergrößeneinstellung” kann im Fenster des HINWEIS Scannertreibers konfiguriert werden. Für Details, siehe "3.8 Korrektur ver- zerrter Dokumente" auf Seite Bitte beachten Sie, dass wenn der auszufüllende Rand zu groß eingestellt ACHTUNG wird, Teile des BIldes oder Text überdeckt (gelöscht) werden können. Wenn Sie Dolkumente mit einer anderen Einstellung als “Automatische Papiergrößenerkennung”...

  • Seite 229: Intelligente Mehrfacheinzugseinstellung

    8.10 Intelligente Mehrfacheinzugseinstellung Befinden sich auf den zu scannenden Dokumenten aufgeklebte Fotos, Memos oder Zetter, kann der Scan- ner die Position und Fläche dieser aufgeklebten Objekte erkennen und speichern. Für diese Bereiche wird daraufhin keine Mehrfacheinzugserkennung ausgeführt. Dadurch können beklebte Dokumente reibungslos gescannt werden.
  • Seite 230 Automatischer Der Scanner erkennt Mehrfacheinzüge und unterbricht den Modus 2: Dokumenteneinzug. Die Länge des aufgeklebbten Papiers (Zettels, Fotos) durch die Wiederaufnahme des Scannens gespeichert. Wird für ein weiteres Blatt erneut ein aufgeklebtes Objekt der gleichen (oder geringeren) Länge erkannt, wird kein Mehrfacheinzug gemeldet. Bestimmen Sie unter [Mehrfacheinzugserkennungsmuster beim Ausschalten speichern], ob die Mehrfacheinzugsmuster nach dem Ausschalten gespeichert werden sollen oder nicht.

  • Seite 231: Wiederholte Papiereinzüge

    8.11 Wiederholte Papiereinzüge Mit dieser Einstellung kann spezifiziert werden, wie oft der Scanner nach einem fehlgeschlagenen Blatt- einzug versucht die Dokumente einzuziehen. Um beispielsweise einen Papierstau schneller zu beheben, verringern Sie den Wert dieser Einstellung. Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen"...

  • Seite 232: Aktuelle Papierstärke Auch Nach Dem Ausschalten Des Scanners Beibehalten

    8.12 Aktuelle Papierstärke auch nach dem Ausschalten des Scanners beibehalten Die Papierstärkeneinstellung des Bedienfelds wird gespeichert um beim nächsten Einschalten des Scan- ners wieder angezeigt. Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 185. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds. Aus dem Untermenü...

  • Seite 233: Reinigungszyklus

    8.13 Reinigungszyklus Der Reinigungszyklus des Scanners wird über diese Einstellung definiert. Wenn die Blattanzahl den hier eingestellten Wert überschreitet, wird die Hintergrundfarbe des Zählers auf Seite gelb angezeigt. Es erscheint eventuell, wie in "5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler" auf Seite 131 beschrieben, eine Meldung mit der Aufforderung zum Reinigen des Scanners.

  • Seite 234: Nutzungsdauerzähler

    8.14 Nutzungsdauerzähler Die Blattzähler dieser Funktion dienen zum Bestimmen des Zeitpunkts zum Austausch von Verbrauchsma- terialien. Wenn die Blattanzahl den hier eingestellten Wert überschreitet, wird die Hintergrundfarbe des Zählers auf Seite gelb angezeigt. Es erscheint eventuell, wie in "5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler"...

  • Seite 235: Intervalleinstellung Für Den Blatteinzug

    8.15 Intervalleinstellung für den Blatteinzug Wird ein Blatt schräg eingezogen, kann ein Teil dieses Blattes den unteren Bereich der nachfolgenden Seite überdecken. Dadurch wird das nachfolgende Dokument nicht vollständig gescannt. Dieses Problem kann durch eine Vergrößerung des Intervalls zwischen dem Einzug zweier Blätter behoben werden. Starten Sie das Software Operation Panel.

  • Seite 236: Dünnes Papier Modus

    8.16 Dünnes Papier Modus Wenn Dokumente aus besonders dünnen Papier nicht gedruckt reibungslos gescannt und eingezogen werden können, verwenden Sie bitte diesen Modus. In diesem Modus wird das Papier langsamer eingezogen, um einen fehlerfreien Einzug zu gewährleisten. Aktivieren Sie den “Dünnes Papier Modus” bitte wie folgt: Starten Sie das Software Operation Panel.

  • Seite 237: Soft-Einzug-Einstellung

    8.17 Soft-Einzug-Einstellung Werden mehrere Blätter gleichzeitig eingezogen und Mehrfacheinzüge häufig erkannt, aktivieren Sie bitte diese Einstellung. Wird diese Einstellung aktiviert, bewegt sich die Einzugsrolle beim Papiereinzug nicht nach oben und unten. Dadurch wird die Anzahl der eingezogenen Blätter herabgesetzt und somit auch das Auftreten von Mehrfacheinzügen verringert.

  • Seite 238: Papierstauerkennung

    8.18 Papierstauerkennung Sie können die Sensitivität für die Papierstauerkennung am Einzug einstellen. Konfigurieren Sie diese Einstellung bitte wie folgt: Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 185. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds. Aus dem Untermenü...

  • Seite 239: Grenzlinie Autocrop

    8.19 Grenzlinie AutoCrop Das Scannen mit der Funktion "Automatische Papiergrößenerkennung" kann unvollständige Bilddaten zur Folge haben. Bildränder können abgeschnitten werden oder Schatten am unteren und rechten Rand des Bildes erscheinen. Um dies zu vermeiden, verwenden Sie bitte die "Grenzlinien AutoCrop" Funktion. Konfigurieren Sie diese Einstellung bitte wie folgt: Starten Sie das Software Operation Panel.

  • Seite 240: Automatische Farberkennung

    8.20 Automatische Farberkennung Sie können mit dieser Einstellung die Erkennungsraten für die Farberkennung festlegen. Konfigurieren Sie die Einstellung für die Automatische Farberkennung wie folgt: Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 185. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds. Aus dem Untermenü...

  • Seite 241: Alarmeinstellung

    8.21 Alarmeinstellung Sie können einstellen, ob Sie im Falle eines Papierstaus oder Mehrfacheinzugs durch einen akustischen Alarm benachrichtigt werden oder nicht. Führen Sie die Alarmeinstellung wie folgt durch: Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 185. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds.

  • Seite 242: Papierstauerkennung Außerhalb Des Scanbereichs Während Papiertransport

    8.22 Papierstauerkennung außerhalb des Scanbereichs während Papiertransport Wenn diese Funktion eingeschalten ist, wird das Einziehen eines Dokuments außerhalb des scanbaren Bereichs (wegen einem Fehlwinkeleinzug) als Papierstau erkannt. Sie könnend diese Funktion ein- und ausschalten. Konfigurieren Sie diese Einstellung wie folgt: Starten Sie das Software Operation Panel.

  • Seite 243: Indossierungsdrucker Auswahl

    8.23 Indossierungsdrucker Auswahl Sie können bestimmen, welcher Indossierungsdrucker zu verwenden ist; der Vorderseiten- oder Rückseiten-Indossierungsdrucker (Falls diese Optionen installiert sind). Konfigurieren Sie die Indossierungsdrucker Auswahl wie folgt: Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 185. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds. Aus dem Untermenü...

  • Seite 244: Zeitüberschreitung Für Den Manuellen Einzug

    8.24 Zeitüberschreitung für den manuellen Einzug Wenn im manuellen Einzugsmodus nach dem Einlegen eines Blattes für eine bestimmte Zeit keine Opera- tion (ein neues Blatt wird eingelegt) ausgeführt wird, wird der manuelle Einzugsmodus und das Scannen von Scanner automatisch beendet. Dies wird “Zeitüberschreitung” genannt. Konfigurieren Sie die Einstellungen der Zeitüberschreitung für den manuellen Einzug wie folgt: Starten Sie das Software Operation Panel.

  • Seite 245: Scaneinstellungen Für Dokumente Mit Register

    8.25 Scaneinstellungen für Dokumente mit Register Wenn das Dokument mit einem Register am Rand versehen ist, können Sie den Scanner so einstellen, dass auch das Register in den Bilddaten aufgenommen wird. Wählen Sie hierfür bitte “Dokument mit Register”. Dies kann jedoch die Scangeschwindigkeit herabsetzen. Sollte es beim Scannen zu Papierstaus kommen, legen Sie das Dokument bitte so ein, dass sich das Regis- ter nicht auf der Seite der Einzugsrolle befindet.
  • Seite 246 Wenn Sie ein Dokument mit Register scannen, legen Sie dieses bitte so in ACHTUNG das Vorlagefach des Scanners ein, dass sich das Register an der Einzugs- rolle gegenüberliegenden Blattseite befindet. Anderenfalls kann es beim Blatteinzug zu Papierstaus kommen, wenn sich das hervorstehende Regis- ter im ADF verfängt.

  • Seite 247: Papierstop Position Bei Einem Mehrfacheinzug

    8.26 Papierstop Position bei einem Mehrfacheinzug Wenn ein Mehrfacheinzug aufgrund einer Überlappung von Dokumenten erkannt wurde, kann die Position zum Stop der Dokumente an der der Mehrfacheinzug auftrat, gewählt werden. Zur Konfiguration dieser Einstellung, muss [Überprüfung von Überlappung (Ultra Sonic] für die Mehr- facheinzugserkennung bestimmt sein, "8.4 Mehrfacheinzugs-Erkennung"...

  • Seite 248: Overscan Kontrolle

    8.27 Overscan Kontrolle Bestimmen Sie [Optimieren] wenn Sie Overscan verwenden und es zu einem teilweisen Bildverlust bei einer abnormalen Verzerrung kommt. Sie können abnormale Verzerrungen erkennen, und genügend schwarze Ränder an der Unter- und Obers- seite erstellen in denen das Bild vollständig enthalten ist. Fehlt Hinzugefügter Rahmen Hinzugefügter Rahmen...
  • Seite 249 wählen Sie [Optimieren]. Es wird empfohlen die Funktion Overscanzusammen mit der "8.15 Inter- ACHTUNG valleinstellung für den Blatteinzug" auf Seite 224 zu verwenden (Die Scangeschwindigkeit verlangsamt sich, wenn Sie diese Funktion verwen- den). Je nach gescanntem Papierformat kann sich die Scangeschwindigkeit unter Umständen verlangsamen.

  • Seite 250: Optionen

    OPTIONEN Dieses Kapitel beschreibt die Optionen für den fi-5950. 9.1 Optionen................240 9.2 fi-590PRF (Vorderseiten-Indossierungsdrucker)....241 9.3 fi-590PRB (Rückseiten-Indossierungsdrucker) ....242 9.4 Andere Optionen ...............243...

  • Seite 251: Optionen

    (Kofax VRS (optional)) Professional" verwenden, ist eine erweitere hochgeschwin- digkeits Bildverarbeitung möglich. Für Details kontaktieren Sie bitte Ihren FUJITSU Scanner Fachhändler, bei dem Sie den Scanner erworben haben, oder die für Ihr Land zuständige FUJITSU Geschäftstelle. Beide Indossierungsdrucker können zusammen installiert werden.

  • Seite 252: Fi-590Prf (Vorderseiten-Indossierungsdrucker)

    9.2 fi-590PRF (Vorderseiten- Indossierungsdrucker) Der fi-590PRF wird an der Vorderseite des Dokumentenpfads im Inneren des Scanners installiert. Es wird vor dem Scannen gedruckt. Die Spezifikationen des fi-590PRF (Vorderseiten-Indossierungsdrucker) wer- den im Folgenden aufgelistet. Dokuments Gegenstand Beschreibung Druckmethode Thermal Ink Jet Druckbare Zeichen Alphabet: A bis Z, a bis z Ziffern: 0,1 bis 9...

  • Seite 253: Fi-590Prb (Rückseiten-Indossierungsdrucker)

    9.3 fi-590PRB (Rückseiten- Indossierungsdrucker) Der fi-590PRB wird an der Rückseite des Dokumentenpfads im Inneren des Scanners installiert. Es wird nach dem Scannen gedruckt. Die Spezifikationen des fi-590PRB (Rückseiten-Indossierungsdrucker) wer- den im Folgenden aufgelistet. Gegenstand Beschreibung Druckmethode Thermal Ink Jet Druckbare Zeichen Alphabet: A bis Z, a bis z Ziffern: 0,1 bis 9 Symbole : ! ”...

  • Seite 254: Andere Optionen

    9.4 Andere Optionen ■ Zusätzlicher erweiterter Speicher Eine effektive Möglichkeit die Verarbeitungsgeschwindigkeit des Scanners bei hohen Auflösungen zu erhöhen, ist der Einsatz von zusätzlichem Speicher. (So wird zum Beispiel dadurch das Unterbrechen von A3-Scans bei einer Auflösung von 400 dpi oder mehr unterbunden.). Bevor Sie zusätzlichen Speicher installieren, berühren Sie bitte zuerst ACHTUNG Metall um statische Elektrizität zu entladen.
  • Seite 255 Bringen Sie die Abdeckung wieder an und drehen die Schraube fest. Die unten angegebenen Speichermodule werden empfohlen. Zwei Module mit den gleichen Spezifikatio- nen müssen zusammen installiert werden. Speichermodule werden nicht mit dem Scanner geliefert. Speichertyp: 144-Pin Unbuffered DODIMM Hersteller Modell Größe Micron Technology...

  • Seite 256: Scanner Spezifikationen

    SCANNER SPEZIFIKATIONEN Dieses Kapitel beschreibt die Spezifikationen des Scanners. 10.1 Grundlegende Produktspezifikationen......246 10.2 Installationsspezifikationen..........248 10.3 Abmessungen..............250...

  • Seite 257: Grundlegende Produktspezifikationen

    10.1 Grundlegende Produktspezifikationen Scanner-Typ ADF(Automatic Document Feeder) und manueller Einzug Bildsensor Farb CCD x 2 Vorder-/Rückseite Lichtquelle Kaltkathodenentladungsröhre Vorder-/Rückseite Scanbereich Minimum 53 x 74 mm Maximum 304,8 x 431,8 mm Dokumentenstärke (* 1) 31 bis 209 g/m Scangeschwin- Simplex ppm Duplex ipm (* 3) Graustufe, digkeit (DIN A4...
  • Seite 258 (*1) Für Details, siehe "Dokumentenqualität" auf Seite 171. (*2) Die Scangeschwindigkeit ist die maximale Geschwindigkeit, die die Scannermechanik (Hardware) leisten kann. Die tatsächliche Scangeschwindigkeit kann jedoch aufgrund notweniger Zeit für Datenverarbeitung langsamer ausfallen. (*3) Mit aktivierter JPEG-Kompression. (*4) Die maximale Dokumentenkapazität hängt von der Stärke der verwendeten Dokumente ab.

  • Seite 259: Installationsspezifikationen

    10.2 Installationsspezifikationen Gegenstand Spezifikation Abmessungen Tiefe Breite Höhe (Ohne Vorlage- und Ablagefach) 540 mm 540 mm 500 mm Erforderlicher Installationsplatz 600 mm Scanner 200 mm 200 mm 600 mm Vorderseite Gewicht (kg) 50 kg Stromversorgung Spannung AC100 bis 240 V±10 % Phasen Einphasen-Wechselstrom Frequenz...
  • Seite 260 Wärmeentwick- Betrieb 216 kcal oder weniger lung Ruhezustand 113 kcal oder weniger Energiesparmodus Weniger als 2,8 kcal Ausgeschaltet Weniger als 0,43 kcal Frachtgewicht gesamt (kg) 10.2 Installationsspezifikationen...

  • Seite 261: Abmessungen

    10.3 Abmessungen Einheit: mm 10.3 Abmessungen...

  • Seite 262: Index

    INDEX ..230 ..... 41 Akkustische Benachrichtigung Dokumente manuell einführen ..........230 ......171 Alarmton Dokumentenqualität ..........228 ......171 AutoCrop Dokumentenstärke ... 229 ........171 Automatische Farberkennung Dokumentypen ....... 225 Dünnes Papier Modus ....225 Dünnes Papier scannen Bedienfeld Dokumentenstärke- .....
  • Seite 263 ....246 Andere Funktionen ....246 Ausgabeauflösung ..93 Korrektur verzerrter Dokumente ....... 246 Ausgabemodus ........ 246 Bildsensor ....246 Dokumentenstärke ....84 Leere Seiten überspringen ....... 246 Graustufen ....... 246 Lichtquelle ....246 Optische Auflösung ..174 .... 246 Maximale Dokumentenkapazität Produktspezifikationen ......
  • Seite 264 Bildscanner Bedienungshandbuch P3PC-3052-04DEZ0 Datum der Ausgabe: Dezember 2014 PFU LIMITED Ohne ausdrückliche schritliche Genehmigung darf kein Teil dieses Handbuchs oder die Scanner Anwendung vervielfältigt werden, unabhängig davon, auf welche Art und Weise dies geschieht. Der Inhalt dieses Handbuchs kann ohne vorherige Ankündigung geändert werden.

Diese Anleitung auch für:

Fi-5950

Inhaltsverzeichnis
