Fujitsu fi-5950 Bedienungshandbuch

Fujitsu fi-5950 Bedienungshandbuch

Bildscanner
Vorschau ausblenden Andere Handbücher für fi-5950:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

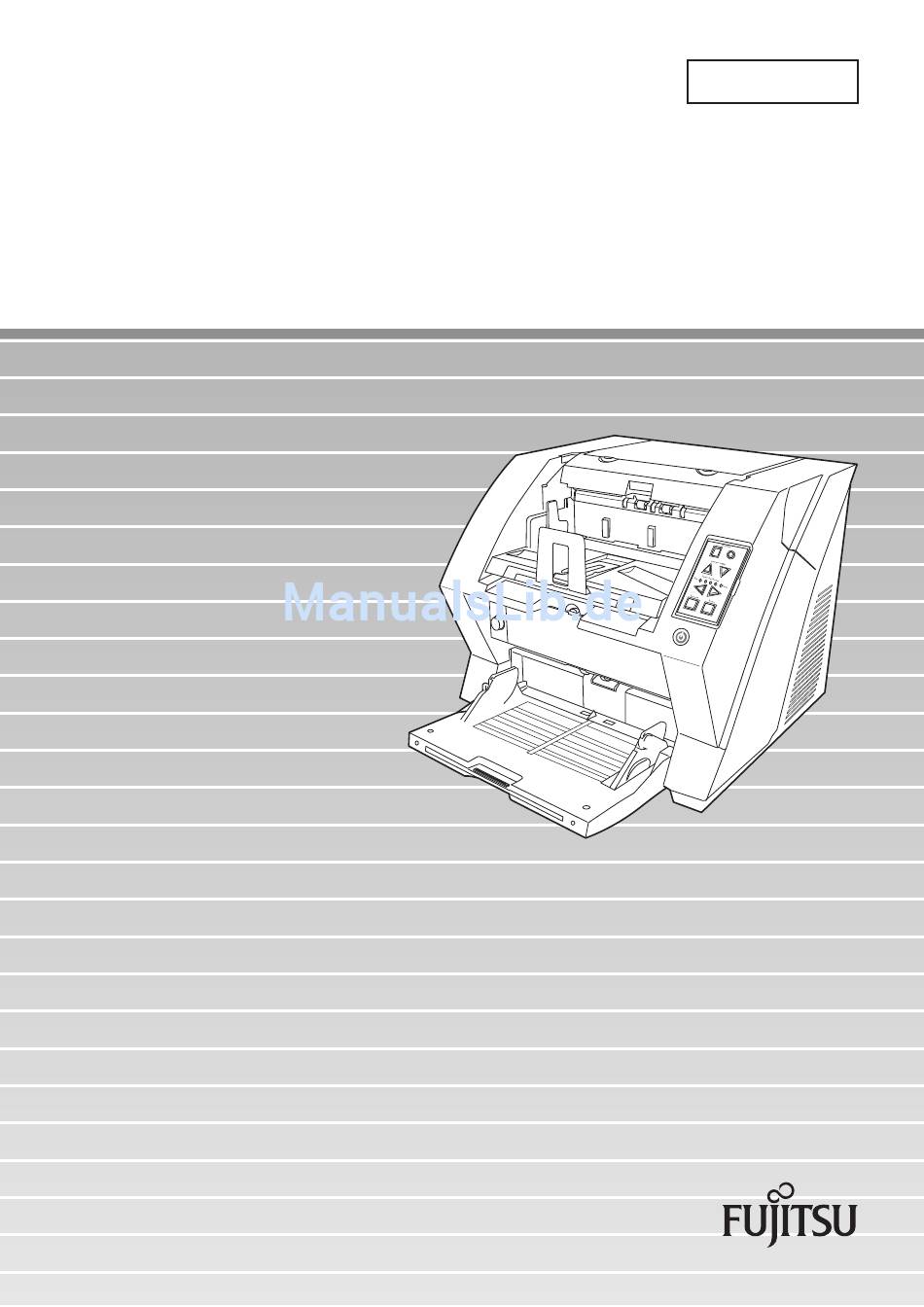

P3PC-3052-05DEZ0
fi-5950 Bildscanner
Bedienungshandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu fi-5950

Inhaltszusammenfassung für Fujitsu fi-5950

  • Seite 1 P3PC-3052-05DEZ0 fi-5950 Bildscanner Bedienungshandbuch...

  • Seite 2: Einführung

    EINFÜHRUNG Vielen Dank, dass Sie sich für den fi-5950 Bildscanner entschieden haben. Der fi-5950 ist ein Bildscanner, der für das Scannen von unterschiedlichen Dokumenten in großer Anzahl entworfen wurde. Der fi-5950 bietet Ihnen folgende Leistungsmerkmale: ■Verbesserung der Geschwindigkeit beim Farbscannen (105 Blatt oder 210 Seiten pro Minute) mit hoher Auflösung (300 dpi)!
  • Seite 3 Scanvorgang, so dass auch das digitale Bild die Beschriftung trägt. Der Rückseiten- Inodssierungsdrucker hingegen druckt nach dem Scanvorgang, sodass nur die Rückseiten der Orginale mit einer Beschriftung versehen werden! ■Zentralisierte Verwaltung mehrerer Scanner Durch die angeschlossene "Scanner Central Admin" Anwendung können Sie mehrere Scanner zusammen verwalten.
  • Seite 4 In diesem Kaptiel wird die Installation und der Anschluss, sowie die Installation des Treibers und der Anwendungen des Scanners beschrieben Wir hoffen, dass Ihnen dieses Handbuch eine Hilfe sein wird um die vollen Vorteile des fi-5950 Duplex Farbscanners ausschöpfen zu können.
  • Seite 5 Wie Warenzeichen in diesem Handbuch angezeigt werden Bezüge auf Betriebssysteme (BS) sind wie folgt: Produkt Bezeichnung ® Windows XP Professional, Windows XP Windows (*1) ® Windows XP Professional x64 Edition, ® Windows XP Home Edition Windows Server™ 2003, Standard Edition, Windows Windows Server™...

  • Seite 6: Hersteller

    Produkt Bezeichnung SharePoint Server ® ® Microsoft Office SharePoint Portal Server 2003 ® ® Microsoft Office SharePoint Server 2007 ® ® Microsoft SharePoint Server 2010 *1 Wo es zwischen den verschiedenen oben aufgelisteten Versionen keinen Unterschied gibt, wird der allgemeine Begriff "Windows" verwendet. Hersteller PFU Limited YOKOHAMA i-MARK PLACE, 4-4-5 Minatomirai Nishi-ku, Yokohama, Kanagawa 220-8567,...

  • Seite 7: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Dieses Handbuch verwendet folgende Symbole zusammen mit Erklärungen ihrer Warnhinweise. Dieses Symbol ist ein Hinweis auf besonders wichtige Informationen. ACHTUNG Lesen Sie diese unbedingt. Dieses Symbol kennzeichnet Vorschläge, die Ihnen bei der richtige HINWEIS Ausführung einer Prozedur helfen. Verwendete Beispiel-Bildschirmbilder in diesem Handbuch Die Bildschirmbilder in diesem Handbuch können im Sinne der Produktverbesserung ohne vorherige Ankündigung überarbeitet werden.

  • Seite 8: Inhaltsverzeichnis

    INHALT EINFÜHRUNG ..........i 1 BEZEICHNUNG UND FUNKTIONEN DER TEILE ............1 1.1 Bezeichnung und Funktionen der Teile ......2 1.2 Bedienfeld ..............5 2 GRUNDLEGENDE BEDIENVERFAHREN........9 2.1 EIN-/AUSschalten des Scanners .........10 2.2 Öffnen und Schließen des Vorlagefachs .....12 2.3 Öffnen und Schließen des ADFs .........14 2.4 Öffnen und Schließen der oberen Abdeckung .....16 2.5 Einstellen der Höhe des Vorlagefachs ......17 2.6 Einlegen von Dokumenten in das Vorlagefach ....19...
  • Seite 9 4.4 Reinigen der Rollen (mit einem fusselfreien Tuch) ..69 4.5 Reinigen des Transportpfades und der Sensoren ..73 5 ERSETZEN VON VERBRAUCHSMATERIALIEN....79 5.1 Verbrauchsmaterialien und Ersetzungszyklen .....80 5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler ............81 5.3 Ersetzen der Papierseparations-Einheit ......86 5.4 Ersetzen der Einzugsrollen ..........87 5.5 Ersetzen der Trennrollen ..........89 5.6 Ersetzen der Bremsrolle ..........92...
  • Seite 10 8.6 Seitenrand Filter (ADF) ..........162 8.7 Blindfarbe ..............164 8.8 Voreinzug ..............165 8.9 Seitenrand Filter (Automatische Papiergrößenerkennung) ...........166 8.10 Intelligente Mehrfacheinzugseinstellung ....168 8.11 Wiederholte Papiereinzüge ........170 8.12 Aktuelle Papierstärke auch nach dem Ausschalten des Scanners beibehalten ........171 8.13 Reinigungszyklus .............172 8.14 Nutzungsdauerzähler ..........173 8.15 Intervalleinstellung für den Blatteinzug ....174 8.16 Dünnes Papier Modus ..........175 8.17 Soft-Einzug-Einstellung ...........176...

  • Seite 12: Bezeichnung Und Funktionen Der Teile

    BEZEICHNUNG UND FUNKTIONEN DER TEILE In diesem Kapitel wird die Bezeichnung der einzelnen Teile, sowie deren Funktionen beschrieben. 1.1 Bezeichnung und Funktionen der Teile.......2 1.2 Bedienfeld ................5...

  • Seite 13: Bezeichnung Und Funktionen Der Teile

    1.1 Bezeichnung und Funktionen der Teile In diesem Abschnitt werden die Bezeichnungen der Teile beschrieben. ■ Vorderseite Bezeichnung Funktion Stopper In das Ablagefach ausgegebene Dokumente werden aufgehalten, um ein Herunterfallen einzelner Blätter zu vermeiden. Ablagefach-Papierführung Zum Ordnen ausgegebener Dokumente nach einer bestimmten Breite.

  • Seite 14: Rückseite

    Bezeichnung Funktion Papierführung Passen Sie diese bitte zum Fixieren der Dokumente an die Blatt- breite an. Power Taste Zum Ein-/Ausschalten des Scanners. ■ Rückseite Bezeichnung Funktion Hauptschalter Zum Ein-/Ausschalten der Stromversorgung des Scanners. Netzkabelanschluss Zum Anschluss des Netzkabels. SCSI-ID-Schalter Zum Einstellen der SCSI-ID des Scanners. SCSI-Anschluss Zum Anschluss des SCSI-Schnittstellenkabels.

  • Seite 15: Abnehmbare Teile

    ■ Abnehmbare Teile Bezeichnung Funktion Dokumentenglätter Bringen Sie den Dokumentenglätter an, wenn das Ablagefach für das Aus- richten von Dokumenten entlang der Oberkante eingestellt wude (siehe Seite 28), oder wenn Dokumente mit verschiedenen Breiten gescannt wer- den (siehe Seite 50). Einzugsrollen Rollen zum Aufnehmen und Einziehen von Dokumenten im Vorlagefach in den ADF.

  • Seite 16: Bedienfeld

    1.2 Bedienfeld Das Bedienfeld befindet sich an der rechten Seite des Scanners und besteht aus einem Funktionsnr.-Anzei- gefeld, Tasten und einer LED-Betriebsanzeige. Funktionsnr.-Anzeigefeld Function Hopper Height Paper Thickness Thin Thick Send to Scan Bezeichnung Funktion Funktionsnr.-Anzeigefeld Zeigt den Betiebsstatus des Scanners an. und Funktionstaste Für Näheres, siehe "Anzeigen des Funktionsnr.-Anzeigefeldes"...
  • Seite 17 Bezeichnung Funktion [Power] Taste Benutzen Sie diese Taste zum EIN/AUS-schalten des Scanners. Wenn der Scanner eingeschalten ist, leuchtet diese Taste blau. Overlays für das Bedienfeld sind in Französisch, Deutsch, Italienisch, Spa- HINWEIS nisch und Chinesisch (vereinfacht). Öffnen Sie bitte die Plastikabdeckung zum Austauschen des Overlays.
  • Seite 18 Um zum Bereitschaftsstatus ("1") zurückzukehren, drücken Sie die "Scan" oder "Send to" Taste, während der Alarm angezeigt wird. Wenn ein Alarm auftritt, schalten Sie den Scanner bitte aus und wieder ein. Wird der Alarm nach dem erneuten Einschalten noch immer angezeigt, kontaktieren Sie bitte einen autorisierten Fujitsu Scanner Servicepartner. 1.2 Bedienfeld...
  • Seite 19 1.2 Bedienfeld...

  • Seite 20: Grundlegende Bedienverfahren

    GRUNDLEGENDE BEDIENVERFAHREN Dieses Kapitel behandelt das Einscannen von verschiedenen Dokumententypen. 2.1 EIN-/AUSschalten des Scanners........10 2.2 Öffnen und Schließen des Vorlagefachs......12 2.3 Öffnen und Schließen des ADFs........14 2.4 Öffnen und Schließen der oberen Abdeckung ....16 2.5 Einstellen der Höhe des Vorlagefachs ......17 2.6 Einlegen von Dokumenten in das Vorlagefach....19 2.7 Einstellen des Ablagefachs ..........25 2.8 Benutzen des Dokumentenglätters ........32...

  • Seite 21: Ein-/Ausschalten Des Scanners

    2.1 EIN-/AUSschalten des Scanners ■ Einschalten des Scanners Wenn Sie die SCSI-Schnittstelle verwenden, schalten Sie bitte zuerst den ACHTUNG Scanner ein. Nachdem auf der Funktionsnr.-Anzeige des Scanners “1” angezeigt wird, schalten Sie bitte den PC ein. Drücken Sie auf die "I" Seite des Hauptschalters auf der Rückseite des Scanners.

  • Seite 22: Ausschalten Des Scanners

    ■ AUSschalten des Scanners Halten Sie die Power Taste für mindestens 2 Sekunden lang gedrückt.  Die Power Taste erlischt und der Scanner geht Offline. Wenn Sie den Scanner für einen längeren Zeitraum nicht benutzen, schal- HINWEIS ten Sie bitte auch den Scanner über den Hauptschalter aus und stecken das Netzkabel aus der Steckdose.

  • Seite 23: Öffnen Und Schließen Des Vorlagefachs

    2.2 Öffnen und Schließen des Vorlagefachs ■ Öffnen des Vorlagefachs Fassen Sie den blauen Bereich in der Mitte des Vorlagefachs. Klappen Sie das Vorlagefach vorsichtig nach unten. 2.2 Öffnen und Schließen des Vorlagefachs...

  • Seite 24: Schließen Des Vorlagefachs

    ■ Schließen des Vorlagefachs Entfernen Sie alle Dokumente aus dem Vorlagefach (falls vorhanden). Schieben Sie die Erweiterung wieder in das Vorlagefach zurück. Vorlagefach-Erweiterung Wurde die Höhe des Vorlagefachs verstellt, bringen Sie diese bitte wieder in die Ausgangsposition zurück. Senken Sie das Vorlagefach wieder in die untere Position mit der  Taste ab. (Siehe "2.5 Einstellen der Höhe des Vorlagefachs"...

  • Seite 25: Öffnen Und Schließen Des Adfs

    2.3 Öffnen und Schließen des ADFs ■ Öffnen des ADFs Entnehmen Sie alle Dokumente aus dem Ablagefach (falls vorhanden). Drücken Sie die ADF-Taste.  Die Abdeckung schwingt langsam nach oben auf. 2.3 Öffnen und Schließen des ADFs...

  • Seite 26: Schließen Des Adfs

    ■ Schließen des ADFs Halten Sie die ADF-Abdeckung mit beiden Händen und drücken diese langsam nach unten. Drücken Sie solange, bis der ADF einrastet. Vergewissern Sie sich, dass sich beim Schließen keine Fremdmateria-  ACHTUNG lien im ADF befinden. Seien Sie vorsichtig, nicht Ihre Finger einzuklemmen. ...

  • Seite 27: Öffnen Und Schließen Der Oberen Abdeckung

    2.4 Öffnen und Schließen der oberen Abdeckung Unter der oberen Abdeckung befindet sich eine Aufbewahrungsbox für Verbrauchsmaterialien sowie der Installationsplatz für den Rückseiten-Indossierungsdrucker. ■ Öffnen der oberen Abdeckung Drücken Sie die Halterungen oberen Abdeckung und heben diese dann zum Öffnen wie unten dargestellt an.

  • Seite 28: Einstellen Der Höhe Des Vorlagefachs

    2.5 Einstellen der Höhe des Vorlagefachs Der Höhe des Vorlagefachs kann verstellt werden, solange kein Alarm oder Fehler vorliegt (“1” wird auf der Funktionsnr-Anzeige angezeigt, wenn keine Fehler vorliegen). Sind nur wenige Dokumente eingelegt, kann das Einstellen der Vorlagefachhöhe die für den Scanvorgang beanspruchte Zeit verkürzen. Berühren Sie das Vorlagefach nicht, während Sie dessen Höhe verstel- ...
  • Seite 29 Verstellen Sie die Höhe des Vorlagefachs je nach Anzahl der einzulegenden Dokumente über das Bedienfeld. Function Hopper Height Paper Thickness Thin Thick Send to Scan Mit jedem Druck auf die  Taste, wird das Vorlagefach um eine Stufe erhöht. (Unten Mitte Oben) ...

  • Seite 30: Einlegen Von Dokumenten In Das Vorlagefach

    2.6 Einlegen von Dokumenten in das Vorlagefach ■ Vorbereitung der Dokumente Richten Sie die Kanten der Dokumente bündig aus. Richten Sie beide Seiten des Dokumentstapels bündig aus. Für das Scannen von Dokumenten mit unterschiedlichen Breiten, siehe "3.2 HINWEIS Scannen von Dokumenten mit unterschiedlichen Breiten" auf Seite Lockern Sie die Dokumente wie folgt auf.

  • Seite 31: Einlegen Der Dokumente In Der Mitte Des Vorlagefachs

    ■ Einlegen der Dokumente Sie können die Dokumnete auf zwei Arten in das Vorlagefach einlegen. (1) Einlegen der Dokumente in der Mitte des Vorlagefachs (Hauptsächlich für gleichgoße Dokumente). (2) Einlegen der Dokumente an einer der Seiten des Vorlagefachs (Hauptsächlich für Dokumente mit unterschiedlichen Größen, oder falls Sie diese Art des Einlegens bevorzugen).
  • Seite 32 Vergewissern Sie sich, dass der Dokumentenstapel nicht die  ACHTUNG Markierungslinie für die maximale Stapelhöhe (an der Innenseite der Papierführung) überschreitet. Ziehen Sie die Vorlagefach-Erweiterung heraus, wenn Sie lange Doku-  mente laden. Markierungslinie für die maximale Stapelhöhe Vorlagefacherweiterung Starten Sie die Scanneranwendung und scannen die Dokumente. 2.6 Einlegen von Dokumenten in das Vorlagefach...
  • Seite 33 (2)Einlegen der Dokumente entlang einer der Papierführungen des Vorlagefachs. Für das gleichzeitige Scannen von Dokumenten mit verschiedenen Größen, siehe "7.8 Scannen verschiedener Formate" auf Seite 130. Bewegen Sie die Papierführung ganz nach außen. Sperren Sie die Papierführung. Schieben Sie den Sicherungsschieber an der Vorderseite der Papierführung nach oben, um die Papierführung zu sperren.
  • Seite 34 Bewegen Sie die andere Papierführung in die gewünschte Position, während Sie den Verriegelungshebel drücken. Legen Sie die Dokumente entlang der Papierführung wie abgebildet ein. Legen Sie die Dokumente mit der Vorderseite nach oben ein. 2.6 Einlegen von Dokumenten in das Vorlagefach...
  • Seite 35 Vergewissern Sie sich, dass alle Dokumente unter der Einzugsrolle lie- ACHTUNG gen. (Anderenfalls ist ein Einzug nicht möglich.). Einzugsrolle Starten Sie die Scanner Anwendung und scannen die Dokumente. Entsperren Sie die Papierführung wie folgt: HINWEIS 1.Entsperren Sie die gesperrte Führung, indem Sie den Sicherungsschie- ber nach unten schieben.

  • Seite 36: Einstellen Des Ablagefachs

    2.7 Einstellen des Ablagefachs Die in das Vorlagefach eingelegten Dokumente werden gescannt und Blatt für Blatt in das Ablagefach transportiert. Sie können die Neigung und Höhe des Ablagefachs verstellen, um beispielsweise das Scannen nur einzel- ner Blätter einfach zu ermöglichen. Passen Sie bitte weiterhin auch die Ablagefacherweiterung, den Stopper, die Papierführung und die Nei- gung des Ablagefachs an.
  • Seite 37 Wenn Sie kleinformatige Dokumente scannen, benutzen Sie bitte den klei- HINWEIS nen Stopper. Kleiner Stopper Beim Scannen von Überlängen (Dokumente länger als A3), kann das Doku- HINWEIS ment unter Umständen länger sein, als die vollständig ausgezogene Abla- gefacherweiterung. Ist dies der Fall, legen Sie bitte ein starkes Papier (A4) wie in der Abbildung gezeigt, auf den Stopper auf.
  • Seite 38 Passen Sie die Papierführung des Ablagefachs an die Blattbreite der zu scannenden Dokumente an. Papierführung des Ablagefachs Vergewissern Sie sich, die Papierführung breiter einzustellen, als die ACHTUNG Dokumentenbreite beträgt. 2.7 Einstellen des Ablagefachs...

  • Seite 39: Ändern Der Neigung Und Ausrichtung Des Ablagefachs

    ■ Ändern der Neigung und Ausrichtung des Ablagefachs Das im Vorlagefach eingelegte Dokument, wird nach dem Scanvorgang in das Ablagebefach ausgegeben. Die Neigung des Ablagebefaches kann an die Führungskante des Dokuments angepasst werden. Ebenso kann die Höhe des Ablagefaches für das Scannen von dünnem Papierstapeln verändert werden. Führen Sie die Anpassung durch ein entsprechendes Verändern der Ablagefacherweiterung, Stopper, Papierführung oder Ablagefachneigung aus.
  • Seite 40 Drücken Sie den Bereich des Ablagefachs, der sich am nächsten zu Ihnen befindet, herunter. 後端 え 先端 え Das Ablagefach klappt nach vorne auf Sie zu. Nehmen Sie Ihre Hände langsam vom Ablagefach weg.  Das Ablagefach rastet in einer nach vorne geneigten Position ein. Wenn das Ablagefach so eingestellt wird, dass die unteren Dokumen- ...
  • Seite 41 <Das Ablagefach wieder in die horizontale Stellung bringen> Schieben Sie das Ablagefach heraus auf sich zu. Drücken Sie den inneren (hinteren) Bereich des Ablagefachs nach unten. Das Ablagefach geht wieder in die horizontale Stellung zurück. Nehmen Sie Ihre Hände langsam vom Ablagefach weg. ...
  • Seite 42 An beiden Seiten an der Innenseite des Ablagefachs sind Sensoren  ACHTUNG angebracht, welche die Höhe der eingelegten Dokumenten erkennen. Vergewissern Sie sich, diese Sensoren nicht zu blockieren. Fotosensoren Das Ablagefach kann sich nach oben oder unten bewegen, wenn sich ...

  • Seite 43: Benutzen Des Dokumentenglätters

    2.8 Benutzen des Dokumentenglätters Wenn das Ablagefach nach vorne geklappt wurde (siehe Seite 28), oder Dokumente mit unterschiedlichen Größen (siehe Seite 49) gescannt werden, kann dies zu Problemen beim Stapeln der Dokumente nach dem Scannen führen. Ist dies der Fall, verwenden Sie bitte wie im Folgenden beschrieben, den Dokumenten- glätter.
  • Seite 44 Während Sie das Mittlere Teil biegen, stecken Sie bitte die andere Halterung in den am Scanner angebrachten Schlitz.  Nach der Installation ist der Dokumentenglätter wie Abgebildet angebracht. Dokumentenglätter 2.8 Benutzen des Dokumentenglätters...

  • Seite 45: Einstellen Der Papierstärke

    2.9 Einstellen der Papierstärke Sollten Mehrfacheinzüge oder Papierstaus vermehrt auftreten, passen Sie bitte die Papierstärke über das Bedienfeld an. (Im Normalfall besteht keine Notwendigkeit die Einstellung für die Papierstärke zu verändern.) Stellen Sie die Papierstärke über das Bedienfeld ein. Function Hopper Height Paper Thicknes s Thin...

  • Seite 46: Scannen Von Dokumenten

    2.10 Scannen von Dokumenten Dieser Abschnitt beschreibt die grundlegenden Abläufe des Scannens. Um den Scanner zum scannen von Dokumenten verwenden zu können, benötigen Sie einen Scannertreiber sowie eine Anwendung die den Treiber unterstützt. Folgende Scannertreiber und Bildscananwendungen, die die Scannertreiber unterstützen, sind im Liefer- umfang des Scanners enthalten: Scannertreiber •...
  • Seite 47 Wählen Sie einen Scanner. Vergewissern Sie sich, dass das Scannermodell am PC angeschlossen ist. Für einige Anwendungen für das Scannen von Bildern ist das Auswählen eines Scanners eventuell nicht notwendig. Konfigurieren Sie die Scaneinstellungen im Einstellungsdialogfeld des Scannertreibers. Bei einigen Bildscananwendungen wird möglicherweise das Einrichtungsdialogfeld des Scannertreibers nicht angezeigt.

  • Seite 48: Scanvorgang Über Bedienfeldtaste Starten

    2.11 Scanvorgang über Bedienfeldtaste starten Über die [Scan] / [Send to] Taste kann eine vorher für diese Tasten vergebene Anwendung gestartet werden. Sie müssen jedoch erst festlegen, welche Anwendung für die jeweilige Scannertaste vergeben werden soll. Siehe hierfür "2.13 Bevor Sie die [Scan] / [Send to] Tasten benutzen" auf Seite Legen Sie die Dokumente in das Vorlagefach ein.

  • Seite 49: Dokumente Manuell Einführen

    2.12 Dokumente manuell einführen Neben dem “automatischen Einzugsmodus” können Dokumente im manuellen Einzugsmodus gescannt werden. Weiterhin besteht der “manuelle Einzugsmodus” aus zwei Typen: <1> Einzeleinzug: Nur ein Blatt wird manuell eingezogen und gescannt. Dadurch...: können nur schwer mit dem automatischen Einzugsmodus zu scannende Dokumente, ...

  • Seite 50: Einzeleinzug

    ■ Einzeleinzug Heben Sie die Einzugsrolleneinheit an. Heben Sie die kleine Platte an der linken Seite mit Ihrem Finger an. Einzugsrolleneinheit Vorlagefach  Die Einzugsrolleneinheit klickt in Position.  Das Vorlagefach bewegt sich in die Papierladehöhe. Sollte sich ein Dokument im Vorlagefach befinden, entfernen Sie dieses ...
  • Seite 51 Scannen des Dokuments mit der Bildscananwendung. Legen Sie die Dokumente zur Rückseite des Vorlagefachs hin ein. Wenn Sie mehr als ein Blatt scannen, führen Sie bitte zuerst das obenauf liegende Dokument ein. Führungsplatte Das Dokument wird zum Scannen eingezogen und in das Ablagefach ausgegeben. Führen Sie Schritt 5 für jedes zu scannende Blatt aus.
  • Seite 52 Um den “Manuellen Einzugsmodus” (Einzeleinzug) zu deaktivieren, bringen Sie die Einzugsrollen-Einheit bitte wieder in ihre ursprüngliche Position zurück. Klappen Sie das kleine Plättchen links mit Ihrem Finger nach unten. Einzugsrollen-Einheit 2.12 Dokumente manuell einführen...

  • Seite 53: Fortlaufender Einzug

    ■ Fortlaufender Einzug Öffnen Sie das Vorlagefach. Siehe "2.2 Öffnen und Schließen des Vorlagefachs" auf Seite Drücken Sie die “Vorlagefachhöhe“ Taste () auf dem Bedienfeld für mehr als 3 Sekunden. Function Hopper Height Paper Thicknes s Thin Thick Send to Scan ...
  • Seite 54 Scannen des Dokuments mit der Bildscananwendung. Legen Sie die Dokumente zur Rückseite des Vorlagefachs hin ein. Werden mehrere Blätter eingelegt, wird nur das obenauf liegende Blatt eingezogen. Das Dokument wird eingezogen und nach dem Scannen in das Ablagefach ausgegeben. In “Manuellen Einzugsmodus” (Fortlaufender Einzug), wird nur ein Blatt auf HINWEIS einmal eingescannt, auch wenn versehentlich mehrere Blätter zugeführt wurden.

  • Seite 55: Bevor Sie Die [Scan] / [Send To] Tasten Benutzen

    HINWEIS zeigt wird, wählen Sie bitte [Drucker und andere Hardware] und klicken dann auf [Scanner und Kameras]. Zeigen Sie die “fi-5950” Eigenschaften an. Rechtsklicken Sie auf das Symbol "fi-5950d" und wählen Sie dann [Eigenschaften] aus. Wählen Sie die[Ereignisse] Registerkarte. Wählen Sie das auszuführende Ereignis aus.
  • Seite 56 Wählen Sie die Anwendung, deren Verarbeitung mit diesem Ereignis ausgeführt werden soll. Für Windows XP, Windows Server 2003 und Windows Vista, klicken Sie auf [Programm starten] unter [Aktionen] und wählen aus dem Menü die Anwendung und den Prozess aus. Klicken Sie auf [OK]. 2.13 Bevor Sie die [Scan] / [Send to] Tasten benutzen...

  • Seite 57: Aktivierung Aus Dem Energie-Sparmodus

    2.14 Aktivierung aus dem Energie- sparmodus Wenn nach dem Einschalten des Scanners in einem Zeitraum von 15 Minuten (Grundeinstellung) keine Operation ausgeführt wird, geht der Scanner in einen stromreduzierten Zustand über. Dieser Zustand wird "Energiesparmodus" genannt. Im Energiesparmodus erlischt die FunktionsNr.-Anzeige. Die grüne LED-Betriebsanzeige für die Power und Papierstärke Taste leuchtet jedoch weiterhin.

  • Seite 58: Zentrale Scannerverwaltung

    2.15 Zentrale Scannerverwaltung Dieser Abschnitt beschreibt in Kürze das Verwalten einer großen Anzahl von Scannern und die damit ver- bundenen Vorteile. Gleichzeitiges Aktualisieren mehrerer Scanner und ihrer Treiber. • Sie müssen somit nicht jeden Scanner einzeln aktualisieren, was für den Administrator eine erhebliche Erleichterung darstellt.
  • Seite 59 Scanner Central Scanner Central Admin Server Admin Console Aktualisierungsmodule hochladen/ Aktualisierungsstatus überprüfen Ersetzen des Verbrauchs- materials Hinweismeldung und Fehlermeldungen SCAModule Administrator Creator Aktualisierungs- modul Scanner Scanner Scanner Scanner Aktualisierung Scanner Central Scanner Central Scanner Central Scanner Central Admin Agent Admin Agent Admin Agent Admin Agent Ersetzen des Verbrauchs-...

  • Seite 60: Scannen Verschiedener Dokumententypen

    SCANNEN VERSCHIEDENER DOKUMENTENTYPEN Dieses Kapitel behandelt das Einscannen von verschiedenen Dokumententypen. Informationen zu andern Scanmethoden finden Sie in der Scanner Treiber Hilfe. 3.1 Scannen von Dokumenten, länger als A3 ......50 3.2 Scannen von Dokumenten mit unterschiedlichen Breiten ... 51 3.3 Keine Mehrfacheinzugserkennung für festgelegte Formate ................54...

  • Seite 61: Scannen Von Dokumenten, Länger Als A3

    3.1 Scannen von Dokumenten, länger als A3 Wenn Sie Dokumente mit Überlängen scannen möchten, Für das Scannen langer Seiten konfigurieren Sie die Scaneinstellungen im Scannertreiber. Dieser Scanner ist in der Lage, maximal 3.048 mm lange Dokumente zu scannen. Legen Sie die Dokumente in das Vorlagefach ein. Siehe "2.5 Einstellen der Höhe des Vorlagefachs"...

  • Seite 62: Scannen Von Dokumenten Mit Unterschiedlichen Breiten

    3.2 Scannen von Dokumenten mit unterschiedlichen Breiten Wenn Sie Dokumente mit unterschiedlichen Breiten scannen, beachten Sie bitte folgendes: Richten Sie die Dokumentenkanten aus. An der Mittellinie ausrichten Ab der linken (oder rechten) Kante ausrichten Dieser Abschnitt beschreibt das Ausrichten der Dokumente entlang deren Mittellinie. Für das Ausrichten der Dokumente entlang der linken (oder rechten) Kante, siehe "(2)Einlegen der Dokumente entlang einer der Papierführungen des Vorlagefachs."...
  • Seite 63 Legen Sie die Dokumente so ein, dass jedes Blatt Kontakt zur Einzugs- ACHTUNG rolle haben kann. (Werden die Dokumente nicht unter die Einzugsrolle gelegt, können diese nicht eingezogen werden.) Einzugsrolle Passen Sie die Papierführung an die Breite des breitesten Dokuments an. 原稿...
  • Seite 64 Scannen des Dokuments mit der Bildscananwendung.  Die Bilder der Dokumente werden entsprechend der eingestellten Größen erstellt und im Bildschirm angezeigt. Orginale Bilder Beim Scannen von Dokumenten mit unterschiedlichen Dokumentengrö-  ACHTUNG ßen können Dokumente kleinerer Formate leicht schräg eingezogen werden, da die Papierführung diese nicht sichert.

  • Seite 65: Keine Mehrfacheinzugserkennung Für Festgelegte Formate

    3.3 Keine Mehrfacheinzugserkennung für festgelegte Formate Wenn Sie Dokumente mit angebrachten oder aufgeklebten Fotos, Memos oder Zetteln scannen, werden solche Dokumente beim Einzug irrtümlich als Mehrfacheinzug interpretiert und somit das Scannen unter- brochen. Um dies zu verhindern, verfügt der Scanner über eine "Intelligente Mehrfacheinzugsfunktion". Für diese Funktion stehen ein manueller und zwei automatische Modi zur Verfügung.

  • Seite 66: Intelligente Mehrfacheinzugsfunktion

    ■ Intelligente Mehrfacheinzugsfunktion Die Mehrfacheinzugskontrolle kann über die folgenden drei Methoden im Software Operation Panel aus- gesetzt werden. Die Auswahl der jeweiligen Methoden wird unter "2." näher erläutert. Bitte entnehmen Sie der Tabelle eine Beschreibung und Anmerkungen zu den einzelnen Einstellungen. Auswahl im Methode zur Aussetzung der Mehrfacheinzugskontrolle Anmerkungen...

  • Seite 67: Einstellung Der Intelligenten Mehrfacheinzugsfunktion Über Das Software Operation Panel

    ■ Einstellung der Intelligenten Mehrfacheinzugsfunktion über das Software Operation Panel Vergewissern Sie sich, dass der Scanner korrekt an Ihren PC angeschlossen ist und schalten dann den Scanner ein. Drücken Sie die "Function" Taste mehrmals, bis die Anzeige auf dem Bedienfeld den Buchstaben "C"...
  • Seite 68 Bestimmen Sie unter [Mehrfacheinzugserkennungsmuster beim Ausschalten speichern],  ob die Mehrfacheinzugsmuster nach dem Ausschalten gespeichert werden sollen oder nicht. Wenn Sie [Erinnern] wählen, können Sie das vor dem Ausschalten zuletzt gespeicherte Muster wieder verwenden (Bis zu acht Muster können beim Ausschalten gespeichert werden.) 3.3 Keine Mehrfacheinzugserkennung für festgelegte Formate...

  • Seite 69: Verfahren Zur Umgehung Der Mehrfacheinzugserkennung

    ■ Verfahren zur Umgehung der Mehrfacheinzugserkennung Ist es zu einem Mehrfacheinzugsfehler gekommen, drücken Sie bitte die "Send to" Taste des Scanners, um das Dokument aus dem ADF auszugeben. Sollte das Dokument eingeklemmt sein, öffnen Sie bitte den ADF und entfernen daraufhin das Dokument. Legen Sie das ausgegebene oder entfernte Dokument erneut in den ADF-Papierschacht ein.
  • Seite 70 Automatischer Modus 2 (Umgehung über Länge)  Der Scanner zeichnet bei der Mehrfacheinzugserkennung die Länge des auf dem Dokument aufgeklebten Fotos oder Zettels auf und setzt das Scannen fort. Sollte daraufhin das gleiche Überlappungsmuster auf den folgenden Dokumenten erkannt werden, wird dies nicht als Mehrfacheinzug interpretiert und das Scannen somit nicht unterbrochen.
  • Seite 71 3.3 Keine Mehrfacheinzugserkennung für festgelegte Formate...

  • Seite 72: Tägliche Pflege

    TÄGLICHE PFLEGE Dieses Kapitel beschreibt die Reinigung des Scanners. Geben Sie Acht, nicht Ihre Finger im ADF einzu-  klemmen. WARNUNG Das Glas im ADF wird während des Betriebes  heiss. Geben Sie Acht, sich nicht zu verbrennen. 4.1 Reinigungsmaterialien und Reinigungsbereiche .....62 4.2 Reinigen der Papierseparations-Einheit ......65 4.3 Reinigung der Roller (mit dem Reinigungsblatt)....66 4.4 Reinigen der Rollen (mit einem fusselfreien Tuch) ..69...

  • Seite 73: Reinigungsmaterialien Und Reinigungsbereiche

    Fusselfreies, trockenes Tuch Im Handel erhältlich (*4) * 1)Um das Reinigungsmaterial zu erwerben, kontaktieren Sie bitte Ihren FUJITSU Scanner Fachhändler, bei dem Sie den Scanner erworben haben. * 2)Bei einer übermäßigen Anwendung des Reinigers, kann bis zu dessen Verdunstung einige Zeit in Anspruch genommen werden.

  • Seite 74: Zu Reinigende Bereiche Und Reinigungszyklen

    ■ Zu reinigende Bereiche und Reinigungszyklen Im Folgenden wird der Standard Reinigungs-Zyklus für jeden zu reinigenden Bereich erläutert. Reinigungsmethode Reinigungsblatt Mit Reiniger F1 befeuchtetes Tuch Reinigungszyklus Alle 10.000 gescannte Alle 10.000 gescannte Blatt (*1) Blatt (*1) Papierseparations-Einheit  Einzugsrollen  ...
  • Seite 75 Der Scanner muss häufiger gereinigt werden, wenn folgende Dokumen-  ACHTUNG ten-Typen verwendet werden: Beschichtetes Papier  Dokumente, die nahezu vollstänig mit Text und Graphiken bedruckt  sind Durchschlagpapier (Kohlebeschichtung auf der Rückseite)  Chemisch behandeltes Papier  Dokumente, die einen hohen Anteil von Calcium Karbonat enthalten ...

  • Seite 76: Reinigen Der Papierseparations-Einheit

    4.2 Reinigen der Papierseparations- Einheit Öffnen Sie die ADF-Abdeckung. Für Details, siehe “2.3 Öffnen und Schließen des ADFs” auf Seite ADF-Abdeckung Papierseparations- Einheit Reinigen Sie die Papierseparations-Einheit (die Gummiteile) mit einem mit dem Reiniger F1 befeuchteten, fusselfreien Tuch in Pfeilrichtung. Papierseparations- Einheit Bei einer übermäßigen Anwendung des Reinigers, kann bis zu dessen...

  • Seite 77: Reinigung Der Roller (Mit Dem Reinigungsblatt)

    4.3 Reinigung der Roller (mit dem Reinigungsblatt) Benutzen Sie das Reinigungsblatt zur Reinigung des oberen und unteren ADF-Transportpfades sowie der Rollen. Öffnen Sie die Abdeckung des Vorderseiten-Indossierungsdruckers nachdem dieser abgeschaltet ist. Abdeckung des Vorderseiten- Indossierungs- druckers Scan Während Sie die [Scan] Taste drücken, betätigen Sie bitte die Power Taste um den Scanner einzuschalten.
  • Seite 78 Ziehen Sie die Ablagefach-Erweiterung heraus und passen deren Länge an die Länge des Reinigungsblattes an. Für Details, siehe “2.7 Einstellen des Ablagefachs” auf Seite Entfernen Sie das Schutzpapier vom Reinigungsblatt. Legen Sie das Reinigungspapier mit der haftenden Seite nach oben in das Vorlagefach ein.
  • Seite 79 10. Legen Sie das Reinigungspapier diesmal mit der haftenden Seite nach oben in das Vorlagefach ein. Richten Sie dessen rechte Seite an wie abgebildet an der rechten Papierführung aus. Scan 11. Drücken Sie die [Scan] Taste 2 mal (3 mal, wenn der Indossierungsdrucker installiert ist.) Das Reinigungsblatt wird eingezogen und in das Ablagefach ausgegeben.

  • Seite 80: Reinigen Der Rollen (Mit Einem Fusselfreien Tuch)

    4.4 Reinigen der Rollen (mit einem fusselfreien Tuch) Sollte sich das Vorlagefach in der mittleren oder oberen Position befinden, stellen Sie ihn bitte wieder auf die untere Position ein. Für Details, siehe “2.5 Einstellen der Höhe des Vorlagefachs” auf Seite Öffnen Sie die ADF-Abdeckung.
  • Seite 81 Reinigen Sie die Einzugsrollen und die Gummioberfläche der Trennrollen mit dem Reiniger F1. Einzugsrollen Trennrollen Rollenabdeckung Bei einer übermäßigen Anwendung des Reinigers, kann bis zu dessen ACHTUNG Verdunstung einige Zeit in Anspruch genommen werden. Geben Sie daher bei der Reinigung nur geringe Mengen des Reinigers auf das ver- wendete Tuch.
  • Seite 82 Entfernen Sie die Bremsrolle. Bewegen Sie die Rollen etwas nach rechts, nach ziehen Sie diese zum Entfernen nach oben. Bremsrolle Reinigen Sie die Gummioberfläche der Bremsrolle mit einem mit dem Reiniger F1 befeuchteten fusselfreien Tuch. Bremsrollen Setzen Sie die Bremsrolle nach dem Reinigen wieder ein. Bremsrolle 10.
  • Seite 83 11. Reinigen Sie die Zuführungsrollen (Metallrollen, 2 Rollen je Set, 9 Sets) an der Oberseite des unteren Transportpfads mit einem mit dem Reiniger F1 befeuchteten fusselfreien Tuch. Geben Sie besonders Acht, alle schwarzen Ablagerungen von den Rollen zu entfernen, da sich diese negativ auf die Einzugszuverlässigkeit auswirken.

  • Seite 84: Reinigen Des Transportpfades Und Der Sensoren

    4.5 Reinigen des Transportpfades und der Sensoren Öffnen Sie die ADF-Abdeckung. Für Details, siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Reinigen Sie den gesamten Transportpfad (Edelstahl- und Glasteile) mit einem mit dem Reiniger F1 befeuchteten fusselfreien Tuch. Sollte der Transportpfad mit Papierstaub und Fremdmaterialien verschmutzt HINWEIS sein, reinigen Sie diesen bitte vorsichtig mit einem Staubsauger.
  • Seite 85 Bei einer übermäßigen Anwendung des Reinigers, kann bis zu dessen ACHTUNG Verdunstung einige Zeit in Anspruch genommen werden. Geben Sie daher bei der Reinigung nur geringe Mengen des Reinigers auf das ver- wendete Tuch. Wischen Sie bitte zusätzlich mit einem trockenen, fusselfreien Tuch nach der Reinigung alle etwaigen Restbestände der Reinigungsflüssigkeit von den gereinigten Teilen.
  • Seite 86 Reinigen Sie bitte den oberen IMP-Sensor (ein Sensor), dem oberen RED- Sensor (ein Sensor) und den REJ-Sensor (ein Sensor) am unteren Transportpfad mit einem mit dem Reiniger F1. REJ-Sensor Oberen RED-Sensor Oberen IMP-Sensor Reinigen Sie bitte den oberen IMP-Sensor (ein Sensor), den oberen RED- Sensor (ein Sensor) und den REJ-Sensor (ein Sensor) am oberen Transportpfad mit einem mit dem Reiniger F1.
  • Seite 87 Reinigen Sie bitte den EXT-Sensor (ein Sensor) in der Nahe der Ausgabe des oberen Transportpfades mit einem mit dem Reiniger F1s. EXT-Sensor 4.5 Reinigen des Transportpfades und der Sensoren...
  • Seite 88 Reinigen Sie die Oberflächen der beiden Pads am Vorlageneinzug mit einem mit dem Reiniger F1 befeuchteten, fusselfreien Tuch. Reibungsblatt Schließen Sie die ADF-Abdeckung. Für Details, siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Setzen Sie nach der Reinigung die Zähler zurück. Siehe hierfür “5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler”...
  • Seite 89 4.5 Reinigen des Transportpfades und der Sensoren...

  • Seite 90: Ersetzen Von Verbrauchsmaterialien

    ERSETZEN VON VERBRAUCHSMATERIALIEN In diesem Kapitel wird das Ersetzen von Verbrauchsmaterialien beschrieben. 5.1 Verbrauchsmaterialien und Ersetzungszyklen ....80 5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler..............81 5.3 Ersetzen der Papierseparations-Einheit......86 5.4 Ersetzen der Einzugsrollen ..........87 5.5 Ersetzen der Trennrollen ............89 5.6 Ersetzen der Bremsrolle .............92...

  • Seite 91: Verbrauchsmaterialien Und Ersetzungszyklen

    FUJITSU Scanner Servicepartner. Bitte beachten Sie, dass einige Komponenten (je nach Anwendung) vom technischen Kundendienst ersetzt werden müssen. Für weitere Details kontaktieren Sie bitte Ihren FUJITSU Scanner Servicepartner. Verwenden Sie ausschließlich die von PFU Limited spezifizierten Ver- ACHTUNG brauchsmaterialien.

  • Seite 92: Zurücksetzen Und Einsehen Der Verbrauchs Und Reinigungszähler

    5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler Dieser Abschnitt beschreibt folgende Software Operation Panel Operationen (PC). Einsehen des Abnutzungsgrades der Verbrauchsmaterialien und Überprüfen der Reinigungszyklen.  Zurücksetzen der Zähler nach der Reinigung oder dem Austausch von Verbrauchsmaterialien.  Falls das [Software Operation Panel] mit einem Kennwort geschützt ist, ACHTUNG geben Sie das Kennwort ein um den nur Ansichtsmodus abzubrechen.
  • Seite 93 Das [Software Oparation Panel] Fenster wird angezeigt. Wählen Sie die [Geräteeinstellung] Registerkarte 5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler...
  • Seite 94 Folgendes kann in diesem Fenster eingesehen werden: Gesamtblattanzahl (ADF): Die Gesamtblattanzahl der bisher gescannten Blätter. Nach Reinigung Anzahl der seit der letzten Reinigung gescannten Blätter. der Papierseparation: Die Anzahl der gescannten Blätter seit dem letzen Austausch der Papierseparations-Einheit. Bremsrollen-Zähler: Die Anzahl der gescannten Blätter seit dem letzen Austausch der Bremsrolle.

  • Seite 95: Zurücksetzen Der Reinigungs/Verbrauchsmaterialien-Zähler

    ■ Zurücksetzen der Reinigungs/ Verbrauchsmaterialien-Zähler Setzen Sie die Zähler mit Hilfe des folgenden Verfahrens nach dem Austauschen von Verbrauchsmateria- lien, bzw. nach der Reinigung zurück. Im nur Ansichtsmodus, kann das Software Operation Panel nicht zurück- ACHTUNG gesetzt werden. Für weitere Details zu "Nur Ansichtsmodus", siehe “Kennworteinstellung”...
  • Seite 96 ■ Verbrauchsmaterialien/Reinigungsmeldung Die folgende Meldung kann während der Nutzung des Scanners angezeigt werden: Verbrauchsmaterialienmeldung: Reinigungsmeldung: Ersetzen Sie bitte Verbrauchsmaterialen, bzw. reinigen Sie den Scanner, wenn diese Meldung erscheint. Nachdem Sie auf die [Ignorieren] Taste geklickt haben verschwindet die Nachricht und das Scannen wird fortgesetzt.

  • Seite 97: Ersetzen Der Papierseparations-Einheit

    5.3 Ersetzen der Papierseparations- Einheit Öffnen Sie die ADF-Abdeckung. Siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Papier- separations-Einheit Bewegen Sie die Papierseparations-Einheit nach links, dann ziehen Sie diese zum Entfernen nach oben. Installieren Sie eine neue Papierseparations-Einheit in umgekehrter Reihenfolge.

  • Seite 98: Ersetzen Der Einzugsrollen

    5.4 Ersetzen der Einzugsrollen Öffnen Sie die ADF-Abdeckung. Siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Rollen- abdeckung Öffnen Sie die Rollenabdeckung. Fassen Sie mit Ihren Fingern die Einkerbungen an beiden Seiten und ziehen Sie dann die Abdeckung zum Öffnen auf sich zu. Rollenabdeckung Einkerbung 5.4 Ersetzen der Einzugsrollen...
  • Seite 99 Während Sie den Hebel nach oben drücken, ziehen Sie bitte die beiden Einzugsrollen (links und rechts) zum Entfernen von der Achse. Einzugsrolle Installieren Sie die neuen Einzugsrollen (zwei Rollen links und rechts) in umgekehrter Reihenfolge. Stecken Sie bitte die Rollen vollständig auf die Achsen auf, bis diese sicher einrasten. Schließen Sie die Rollenabdeckung.

  • Seite 100: Ersetzen Der Trennrollen

    5.5 Ersetzen der Trennrollen Öffnen Sie die ADF-Abdeckung. Siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Rollen- abdeckung Öffnen Sie die Rollenabdeckung. Fassen Sie mit Ihren Fingern die Einkerbungen an beiden Seiten und ziehen Sie dann die Abdeckung zum Öffnen auf sich zu. Rollenabdeckung Einkerbung 5.5 Ersetzen der Trennrollen...
  • Seite 101 Schieben Sie jede der beiden Rollen (links und rechts) mit ihren Achsen zur Außenseite, um diese aus dem Scanner zu entfernen. Trennrollen Achse Die Achse wird gesperrt und kann somit nicht zurückgebracht werden. Ziehen Sie die Rollen von der Achse. Entfernen Sie beide Rollen, links und rechts.
  • Seite 102 Schließen Sie die Rollenabdeckung. Die Trennrollen rasten automatisch ein. Rollenabdeckung Trennrollen Schließen Sie die ADF-Abdeckung. Siehe “2.3 Öffnen und Schließen des ADFs” auf Seite Setzen Sie den Trennrollenzähler zurück. Siehe “5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler” auf Seite 5.5 Ersetzen der Trennrollen...

  • Seite 103: Ersetzen Der Bremsrolle

    5.6 Ersetzen der Bremsrolle Sollte sich das Vorlagefach in der mittleren oder oberen Position befinden, stellen Sie ihn bitte wieder auf die untere Position ein. Für Details, siehe “2.5 Einstellen der Höhe des Vorlagefachs” auf Seite Öffnen Sie die ADF-Abdeckung. Siehe “2.3 Öffnen und Schließen des ADFs”...
  • Seite 104 Entfernen Sie die Bremsrolle Heben Sie die linke Seite der Bremsrolle an und entfernen dann die linke Seite der Achse von deren Halterung. Ziehen Sie daraufhin die rechte Achse zum Entfernen aus ihrer Halterung. Bremsrolle Setzen Sie die neue Bremsrolle ein. Nachdem Sie die rechte Seite wieder in die Halterung gesteckt haben, bringen Sie bitte auch die linke Seite wieder an.
  • Seite 105 5.6 Ersetzen der Bremsrolle...

  • Seite 106: Problembehebungen

    PROBLEMBEHEBUNGEN Dieses Kapitel beschreibt die Behebung von Papierstaus und anderen Problemen, sowie zu überprüfende Punkte bevor Sie Ihren Fachhändler kontaktieren, bei dem Sie den Scanner erworben haben 6.1 Behebung von Papierstaus ..........96 6.2 Fehlermeldungen auf dem Bedienfeld ......98 6.3 Behebung von gewöhnlichen Problemen .......102 6.4 Bevor Sie einen Servicepartner kontaktieren ....

  • Seite 107: Behebung Von Papierstaus

    6.1 Behebung von Papierstaus Ist ein Papierstau aufgetreten, folgen Sie bitte folgender Verfahrensweise um die eingeklemmten Doku- mente zu entfernen. Geben Sie Acht, nicht Ihre Finger im ADF einzuklemmen.  Das Glas im ADF wird während des Betriebes heiß. Geben Sie VORSICHT ...
  • Seite 108 Entfernen Sie das eingeklemmte Dokument. Büro- und Heftklammern verursachen Papierstaus. Vergewissern Sie sich ACHTUNG daher, diese vor dem Einlegen in den Scanner zu entfernen. Überprüfen Sie weiterhin, ob auch der Transportpfad des Scanners nach einem Papierstau frei von Fremdmaterial ist. Schließen Sie die ADF-Abdeckung.

  • Seite 109: Fehlermeldungen Auf Dem Bedienfeld

    Informationen über die Problembehebung zu erhalten. Der Error Recover Guide befindet sich auf der SETUP DVD-ROM. Für Infor- HINWEIS mationen über die Installation der Software, siehe "2.3 Installieren der Scan- ner Software" in fi-5950 Los Geht’s. 6.2 Fehlermeldungen auf dem Bedienfeld...

  • Seite 110: Temporäre Fehler

    ■ Temporäre Fehler [J] oder [U] und eine Nummer werden abwechselnd angezeigt. (Wenn Sie die [Scan] oder [Send to] Taste drücken, wird die Fehleranzeige auf der Funktionsnr-Anzeige gelöscht und der Scanner geht wieder in den Bereitschaftsmodus über.) Anzeige Bedeutung Lösung Der Papiereinzug wurde gestoppt, um einge- 1.
  • Seite 111 Spalte, und dem oben beschriebenen Vorgang dem Ein Problem im SCSI- oder USB-Schnittstellen- Händler bei dem Sie den Scanner erworben haben Kontroller. oder einem autorisierten FUJITSU Scanner Ser- Fehler im Hintergrund-Änderungs-Mechanismus. vicepartner. Fehler im ROM. Fehler in der Kühlung (Ventilation).
  • Seite 112 FunktionsNr.-Anzeige ange- zeigt wird, kontaktieren Sie bitte Ihren Fachhänd- ler, bei dem Sie den Scanner erworben haben oder einen autorisierten FUJITSU Scanner Servicepart- ner. *1)Schalten Sie den Scanner aus. Überprüfen Sie, ob das SCSI-Kabel korrekt angeschlossen ist und schalten dann den Scanner wieder ein.

  • Seite 113: Behebung Von Gewöhnlichen Problemen

    Wenn Sie das Problem nicht mit Hilfe dieser Flowcharts beheben können, überprüfen Sie die Punkte von "6.4 Bevor Sie einen Servicepartner kontaktieren" auf Seite 115, und kontaktieren dann Ihren Fachhänd- ler, bei dem Sie den Scanner erworben haben oder einen einen autorisierten Fujitsu Scanner Servicepart- ner. Symptom 1 Der Scanner kann nicht eingeschalten werden.
  • Seite 114 "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. Drücken Sie eine beliebige Taste auf dem Bedienfeld, mit Ausnahme der Power Taste.
  • Seite 115 "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe fi-5950 Los Geht’s, Kapitel “2.2 Anschließen des Scanners an Ihren PC”. 6.3 Behebung von gewöhnlichen Problemen...
  • Seite 116 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Wenn Sie Bilder oder Fotos einfach binär in schwarzweiß...
  • Seite 117 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Wenn Sie im Grauskala- oder Farbmodus scannen, wird das Bild nicht scharf und klar.
  • Seite 118 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. Siehe “4 TÄGLICHE PFLEGE”...
  • Seite 119 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe “4.5 Reinigen des Transportpfades und der Sensoren”...
  • Seite 120 Symptom 8 Mehrfacheinzüge treten vermehrt auf. NEIN Entsprechen die Dokumenten den in Benutzen Sie nur Dokumente, "7.2 Dokumentenqualität" beschrie- die den Spezifikationen ent- benen Spezifikationen? sprechen. (*1) NEIN Benutzen Sie nur Dokumente, Erfüllen die Dokumente die in die den Spezifikationen ent- "7.5 Mehrfacheinzugs- sprechen.
  • Seite 121 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe “7.2 Dokumentenqualität”...
  • Seite 122 Papierstaus und Einzugsfehler treten vermehrt Symptom 9 auf. NEIN Entsprechen die Dokumenten den in Benutzen Sie nur Dokumente, die den Spezifikationen ent- "7.2 Dokumentenqualität" beschrie- sprechen. (*1) benen Spezifikationen? NEIN Haben Sie die Dokumente vor dem Lockern Sie die Dokumente Einlegen in das Vorlagefach aufge- vor dem Einlegen auf.
  • Seite 123 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe “7.2 Dokumentenqualität”...
  • Seite 124 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe "4 TÄGLICHE PFLEGE"...
  • Seite 125 Lässt sich das Problem auch nach dem Treffen dieser Maßnahmen nicht beheben, siehe "6.4 Bevor Sie einen Servicepartner kontaktier- en" und kontaktieren daraufhin bitte Ihren Fachhändler, bei dem Sie den Scanner erworben haben, oder einen autorisierten FUJITSU Scanner Servicepartner. (*1) Siehe “8 SCANNEREINSTELLUNGEN”...

  • Seite 126: Bevor Sie Einen Servicepartner Kontaktieren

    6.4 Bevor Sie einen Servicepartner kontaktieren Gehen Sie bitte die folgende Checkliste durch, bevor Sie Ihren Fachhändler, bei dem Sie den Scanner erworben haben oder einen autorisierten FUJITSU Scanner Servicepartner kontaktieren. ■ Allgemeine Beschreibungen Gegenstand Information Modell Beispiel: fi-5950 Siehe die Etiketten des Scanners.
  • Seite 127 Probleme im Zusammenhang mit dem Dokumenteneinzug  Gegenstand Beschreibung Dokumententyp Hauptverwendungszweck Datum der letzten Reinigung Datum des letzten Austausches von Verbrauchs- materialien Bedienfeldstatus beim Auftreten des Fehlers Probleme im Zusammenhang mit der Bildqualität  Gegenstand Beschreibung Typ und Version des Scannertreibers Schnittstellenkontroller (Beispiel) Adaptec SCSI Card 29160 Betriebssystem (Windows)

  • Seite 128: Scanneretiketten

    6.5 Scanneretiketten Dieser Abschnitt beschreibt die Etiketten des Scanners. Im Folgenden wird die Position der Scanneretiketten gezeigt. Etikett B Etikett A Etikett A (Beispiel): Zeigt Scannerinformationen. Barcode Area Etikett B (Beispiel): Zeigt verschiedene Standards, mit denen der Scanner konform ist. 6.5 Scanneretiketten...
  • Seite 129 6.5 Scanneretiketten...

  • Seite 130: Adf-Dokumenenspezifkationen

    ADF- DOKUMENENSPEZIFKATIONEN Dieses Kapitel beschreibt die für einen korrekten Betrieb benötigen Dokumentengrößen und -qualitäten, wenn Dokumente mit diesem Scanner gescannt werden 7.1 Dokumentengröße.............120 7.2 Dokumentenqualität ............121 7.3 Maximale Dokumentenkapazität ........124 7.4 Perforationsfreie Bereiche..........125 7.5 Mehrfacheinzugs-Erkennungsbedingungen....126 7.6 Hintergrundfarb-Bereiche..........128 7.7 Auftragstrennblatt .............129 7.8 Scannen verschiedener Formate ........130...

  • Seite 131: Dokumentengröße

    7.1 Dokumentengröße Im Folgenden werden die Papiergrößen beschrieben, die mit diesem Scanner eingelesen werden können. Einzugsrichtung Maximum Minimum 304,8* mm 431,8 mm 52 mm 74 mm * Für das Scannen von "Überlängen" sind folgende Längen verfügbar. - 201 bis 400 dpi: 863 mm - Weniger als 200 dpi: 3.048 mm 7.1 Dokumentengröße...

  • Seite 132: Dokumentenqualität

    7.2 Dokumentenqualität Dieser Abschnitt beschreibt die Typen und Stärken von Dokumenten, die als Stapel gescannt werden kön- nen. ■ Dokumentypen Die empfohlenen Dokumententypen sind: Holzfreies Papier  Papier mit Holzanteilen  Wenn Sie andere Papiertypen verwenden, testen Sie bitte den Einzug einiger Blätter, um sicherzustellen, dass das Papier einwandfrei eingezogen wird, bevor Sie einen umfangreichen Scanvorgang ausführen..
  • Seite 133 Benutzen Sie nicht folgende Dokumente: Papier mit Haftzetteln, Büro- oder Heftklammern  Dokumente mit noch nasser Tinte  Dokumente kleiner als A7 oder größer als A3  Andere Materialien (z. B. Textilien, Metallfolien oder OH-Folien)  Wertvolle Dokumente, die nicht beschädigt oder verschmutzt werden dürfen, wie ...
  • Seite 134 Die Anlagekante der im ADF eingelegten Dokumente muss eben sein, um HINWEIS den unten genannten Spezifikationen für die Papierwelligkeit zu entsprechen: Mehr als 30mm Einzugsrichtung Weniger 3 mm Dokumentenkopf gescannte Seite Mehr als 30mm Einzugsrichtung Weniger 5 mm Dokumentenkopf gescannte Seite 7.2 Dokumentenqualität...

  • Seite 135: Maximale Dokumentenkapazität

    7.3 Maximale Dokumentenkapazität Die Anzahl der Blätter, die in das Vorlagefach eingelegt werden können, hängt vom Papierformat und -gewicht ab. Diese Informationen sind im folgenden Diagramm zusammengefasst. Vorlagefachposition : Unten Vorlagefachposition : Mitte Vorlagefachposition : Oben Papiergewicht g/m ) Papiergewichts-Umrechnungstafel Einheit Umrechnung 7.3 Maximale Dokumentenkapazität...

  • Seite 136: Perforationsfreie Bereiche

    7.4 Perforationsfreie Bereiche Die grau dargestellten Bereiche dürfen keine Perforationen, Löcher oder Ausstanzungen aufweisen, da sonst Fehler auftreten können. Für Details bezüglich der Vorraussetzungen des Auftragsseparationsblattes, siehe “7.7 Auftragstrennblatt” auf Seite 129. Einheit: mm Referenzpunkt oberer Rand Vorderseite unterer Rand Mittellinie Sollten sich innerhalb der 38 mm Zone Löcher im Dokument befinden, HINWEIS...

  • Seite 137: Mehrfacheinzugs-Erkennungsbedingungen

    7.5 Mehrfacheinzugs- Erkennungsbedingungen Im Folgenden werden die Konditionen für die Mehrfacheinzugs-Erkennungsbedingungen beschrieben: ■ Überwachung von Überlappungen Papiergewicht: 31 g/m - 209 g/m  Innerhalb eines Bereiches von 35 Millimeter zu beiden Seiten der Papiermittelachse sind  Lochungen, Perforationen oder Ausstanzungen nicht zulässig. (Siehe Abb. 1) Innerhalb eines Bereiches von 35 Millimeter zu beiden Seiten der ...
  • Seite 138 Einheit: mm Abb.1 Abb.2 Der Modus "Erkennung von Überlappungen" ist nicht sehr effektiv, wenn  HINWEIS leicht aneinander haftende Dokumente (wie beklebte Papiere) oder elektrostatisch aufgeladene Blätter gescannt werden. Die in Abb. 1 gezeigten Bereiche können über das Software Operation ...

  • Seite 139: Hintergrundfarb-Bereiche

    7.6 Hintergrundfarb-Bereiche Die Blattweiß-Detektion wird in den schraffiert dargestellten Bereichen in der unten aufgeführten Grafik ausgeführt. Die oberen 3 mm auf beiden Seiten eines Dokuments, sollten in diesem Bereich nicht bedruckt sein. Wenn Sie eine Blindfarbe (dropout color) definiert haben, kann diese sich in diesem Bereich befinden. Sollte dies nicht der Fall sein, schalten Sie während des Einlesens den Weißwertabgleich aus.

  • Seite 140: Auftragstrennblatt

    7.7 Auftragstrennblatt Form Im Folgenden wird das typische Format des Auftragstrennblattes gezeigt. Dokumentenmitte (Einheit : mm) mehr als 210 Dokumentenspezifikation Die Dokumentenbreite muss mindestens der Breite von A4 (210 mm) entsprechen. 7.7 Auftragstrennblatt...

  • Seite 141: Scannen Verschiedener Formate

    7.8 Scannen verschiedener Formate Wenn Sie Dokumente mit verschiedener Stärke/Reibungskoeffizient/Format mit diesem Scanner verwen- den, beachten Sie bitte Folgendes. Führen Sie einen Testscan mit wenigen Blättern vor einen umfangrei- cheren Scan aus, um den Einzug zu testen. (Für Details über das Scannen von Dokumenten mit verschiedenen Größen, siehe "3.2 Scannen von Doku- menten mit unterschiedlichen Breiten"...
  • Seite 142 MaximaleGröße B r e i t e 74.3 64.3 52.5 (mm) Mix möglich 74.3 64.3 52.5 DL: 11 × 17 in., LTR: Letter Da kleinere Dokumente unter gößeren Blättern verschoben werden können wenn diese eingezogen wer- den, kann dies Auswirkungen auf das Einzugsverhalten haben. Beachten Sie daher bitte beim Einlegen die folgende Kondition: Einzugsrolle <10mm...
  • Seite 143 7.8 Scannen verschiedener Formate...

  • Seite 144: Scannereinstellungen

    SCANNEREINSTELLUNGEN Dieses Kapitel beschreibt, wie Einstellungen für den Scanner über das Software Operation Panel ausgeführt werden können. 8.1 Scanner-Einstellungen............135 8.2 Einstellungen des Energiesparmodus ......152 8.3 Offset/Scan-Skala ..............153 8.4 Mehrfacheinzugs-Erkennung ...........155 8.5 Mehrfacheinzugserkennung im manuellen Zuführungsmodus ............161 8.6 Seitenrand Filter (ADF) .............162 8.7 Blindfarbe................164 8.8 Voreinzug ................165 8.9 Seitenrand Filter (Automatische...
  • Seite 145 8.18 Papierstauerkennung ............. 177 8.19 Grenzlinie AutoCrop ............178 8.20 Automatische Farberkennung ........179 8.21 Alarmeinstellung ............. 180 8.22 Papierstauerkennung außerhalb des Scanbereichs während Papiertransport..........181 8.23 Indossierungsdrucker Auswahl........182 8.24 Zeitüberschreitung für den manuellen Einzug..... 183 8.25 Scaneinstellungen für Dokumente mit Register ..184 8.26 Papierstop Position bei einem Mehrfacheinzug ..

  • Seite 146: Scanner-Einstellungen

    8.1 Scanner-Einstellungen Das Software Operation Panel wird zusammen mit dem Scannertreiber (PaperStream IP Treiber/TWAIN Treiber/ISIS Treiber) installiert. Mit dieser Anwendung können Sie Einstellungen und Funktionen für den fi-5950 konfigurieren. Verwenden Sie nicht das Bedienfeld während das Software Operation Panel ...
  • Seite 147  Das [Software Operation Panel] Fenster wird angezeigt. 8.1 Scanner-Einstellungen...

  • Seite 148: Über Den Scanner Starten

    Über den Scanner starten Vergewissern Sie sich, dass der Scanner korrekt an Ihren PC angeschlossen ist und schalten dann den Scanner ein. Drücken Sie die [Function] Taste auf dem Bedienfeld. Auf der Funktionsnr.-Anzeige wird daraufhin angezeigt. Wenn Sie die [Function] Taste drücken, ändert sich die Anzeige des Funktionsnr.- Anzeigefeldes wie folgt: [1] →...

  • Seite 149: Kennworteinstellung

    ■ Kennworteinstellung Indem Sie ein Kennwort vergeben, wird das Software Operation Panel im [Nur Ansichtsmodus] ausge- führt. Benutzer können somit Scannereinstellungen nur einsehen. Scannereinstellungen können konfiguriert wer- den, wenn kein Kennwort festgelegt ist. Durch die Kennwortvergabe können unbeabsichtigte oder un- nötige Änderungen der Einstellungen vermieden werden.

  • Seite 150: Einstellung Des [Nur Ansichtsmodus]

    Einstellung des [Nur Ansichtsmodus] Aktivieren Sie für das Software Operation Panel den [Nur Ansichtsmodus] wie folgt. Legen Sie ein Kennwort fest. Für Details, siehe “Kennworteinstellung” auf Seite 138. Rechtsklicken Sie auf das Software Operation Panel Symbol in der Taskleiste und wählen dann [Nur Ansichtsmodus] aus dem Menü. Das Software Operation Panel geht somit in den [Nur Ansichtsmodus] über.

  • Seite 151: Aufhebung Des [Nur Ansichtsmodus]

    Aufhebung des [Nur Ansichtsmodus] Der [Nur Ansichtsmodus] kann wie folgt aufgehoben werden. Rechtsklicken Sie auf das Software Operation Panel Symbol in der Taskleiste und wählen dann [Nur Ansichtsmodus] aus dem Menü. Das [Kennworteinstellung] Dialogfeld erscheint. Bestimmen Sie das Kennwort ein und klicken dann auf die [OK] Taste. Der [Nur Ansichtsmodus] ist somit aufgehoben und die Scannereinstellungen können geändert werden.
  • Seite 152 Nach dem Beenden des [Nur Ansichtsmodus] verschwindet das Häkchen HINWEIS neben [Nur Ansichtsmodus] im Rechtsklickmenü des Software Operation Panels. 8.1 Scanner-Einstellungen...

  • Seite 153: Ändern Des Kennworts

    Ändern des Kennworts Ändern Sie das Kennwort auf folgende Weise: Rechtsklicken Sie auf das Software Operation Panel Symbol in der Taskleiste und wählen dann [Kennworteinstellung] aus dem Menü. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das aktuelle Kennwort ein und klicken dann auf die [OK] Taste. Das [Kennworteinstellung] Dialogfeld erscheint.

  • Seite 154: Löschen Des Kennworts

    Löschen des Kennworts Löschen Sie das Kennwort auf folgende Weise: Rechtsklicken Sie auf das Software Operation Panel Symbol in der Taskleiste und wählen dann [Kennworteinstellung] aus dem Menü. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das Kennwort ein und klicken dann auf die [OK] Taste. Das [Kennworteinstellung] Dialogfeld erscheint.

  • Seite 155: Zurücksetzen Des Kennworts

    Zurücksetzen des Kennworts Falls Sie Ihr Kennwort vergessen haben, kann dies wie folgt zurückgesetzt werden. Rechtsklicken Sie auf das Software Operation Panel Symbol in der Taskleiste und wählen dann [Kennworteinstellung] aus dem Menü. Das [Kennworteinstellung] Dialogfeld erscheint. Geben Sie das Kennwort der Grundeinstellung ("fi-scanner") ein und klicken dann auf die [OK] Taste.

  • Seite 156: Einstellungen

    ■ Einstellungen Mit dem Software Operation Panel können Sie folgende Einstellungen für den an den PC angeschlossenen Scanner ausführen. Im nur Ansichtsmodus, kann das Software Operation Panel nicht eingestellt wer- ACHTUNG den. Für weitere Details zu "Nur Ansichtsmodus", siehe “Kennworteinstellung” auf Seite 138.
  • Seite 157 Gegenstand Erklärung Auswählbare Parameter Grund- einstellung Energieeinspa- Stellt die Wartezeit bis zum Eintritt in Einstellungsspanne 15 bis 55 Minuten 15 Min rung den Energiesparmodus ein. (in 5 Minuten Schritten) Siehe "8.2 Einstellungen des Energie- sparmodus" auf Seite 152. Nach einer bestimmten Zeit ausschal- [Nach einer bestimmten Zeit aus- (*1) ten: Markieren Sie dieses Kontrollkäst-...
  • Seite 158 [Geräteeinstellung2] Wenn Sie die jeweilige Einstellung auswählen, erscheinen im rechten Dialogfenster die entsprechenden Einstellungsparameter. Gegenstand Erklärung Auswählbare Parameter Werks- einstellung Mehrfacheinzug Bestimmt die Mehrfacheinzugserkennungs- Keine / Überprüfung von Überlap- Überprüfung "8.4" Methode. Der Scanner überwacht Unter- pung(Ultra Sonic) /Überprüfung der von Überlap- schiede der Dokumentenlänge, Überlappun- Länge / Längen/Überlappungsüber-...
  • Seite 159 Gegenstand Erklärung Auswählbare Parameter Werks- einstellung Seitenrand Fil- Füllen Sie die eingestellten Ränder (Bereich) Oben/links/rechts: 0 bis 15 mm Oben/unten/ ter (ADF) des erstellten Bildes mit weiß oder schwarz Unten: -7 bis 7 mm (in 1 mm links/rechts: "8.6" aus. Schritten) 0 mm Ist der Hintergrund weiß, werden die Endbe-...
  • Seite 160 Gegenstand Erklärung Auswählbare Parameter Werks- einstellung Intelligente Sind auf allen Seiten des Dokuments an glei- Manueller Modus/Automatischer Manueller Mehrfachein- cher Stelle Fotos oder Zettel der gleichen Modus 1/Automatischer Modus 2 Modus zugsfunktion Größe geklebt, ist es möglich die Größe sowie "8.10"...
  • Seite 161 Gegenstand Erklärung Auswählbare Parameter Werks- einstellung Papierstau- Bestimmen Sie die Sensitivität der Erkennung Normal/Sensitivität-Niedrig Normal erkennung am Einzug. "8.18" Grenzlinie Wählen Sie [Grenzlinien AutoCrop]. Aufrunden/Abrunden/Optimieren Abrunden AutoCrop "8.19" Automatische Bestimmt die Abstufungen für die automati- 1 bis 255 (Schritte) Farberkennung sche Farb- oder Schwarzweißerkennung.
  • Seite 162 Die aktuellen Einstellungen werden auf die Werte der Werksgrundeinstellung zurückgesetzt. [Speichern]Taste Die getroffenen Einstellungen werden auf dem Computer gespeichert. (Verwenden Sie diese Taste, um die gleichen Einstellungen für andere fi-5950 Scanner zu überneh- men.) Durch das Speichern wird der aktuelle EEPROM-Wert auf dem Scanner ACHTUNG geschrieben.

  • Seite 163: Einstellungen Des Energiesparmodus

    8.2 Einstellungen des Energiesparmodus Wenn Sie den Scanner für eine bestimmte Zeit nicht benutzen, geht dieser automatisch in den Energiespar- modus über. Konfigurieren Sie den Energiesparmodus wie folgt: Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 135. Wählen Sie die [Geräteeinstellung] Registerkarte.

  • Seite 164: Offset/Scan-Skala

    8.3 Offset/Scan-Skala Wenn die Position des gescannten Bildes nicht korrekt ist oder das Bild in die Länge gezogen wurde, benutzen Sie bitte die folgende Einstellung zur Anpassung des Offsets und der Scan-Skala um diese Fehler zu korrigieren. Der Scanner wird bei der Herstellung auf otimale Werte eingestellt, so ACHTUNG dass im Allgemeinen keine Notwendigkeit besteht, diese Einstellung zu konfigurieren.
  • Seite 165 Passen Sie den Offset oder die Scan-Skala an, falls erforderlich. Offset Einstellung Einheit: Wählen Sie ADF (vorn) oder ADF (Rück). Horizontal: Passen Sie den horizontalen Offset an. Eistellungsspanne -2 bis +3 mm, in 0,5 mm Schritten. Vertikal: Passen Sie den vertikalen Offset an. Eistellungsspanne -2 bis +3 mm, in 0,5 mm Schritten.

  • Seite 166: Mehrfacheinzugs-Erkennung

    8.4 Mehrfacheinzugs-Erkennung Das gleichzeitige Einziehen von mehreren Blättern in den Scanner wird Mehrfacheinzug genannt. Die kann den Verlust von wichtigen Daten zur Folge haben. Um dies zu vermeiden, ist dieser Scanner mit einer Mehrfacheinzugs-Erkennungsfunktion ausgestattet. Ist diese Funktion aktiviert, wird im Falle eines erkannten Mehrfacheinzugs eine Nachricht angezeigt und der Scanvorgang unterbrochen.
  • Seite 167 Wählen Sie die Erkennungsmethode. Keine: Eine Mehrfacheinzugs-Erkennung wird nicht ausgeführt. Überprüfung von Überlap- Dokumentenüberlappungen werden überwacht. pungen: Wird dieser Modus ausgewählt, stehen stehen zwei weitere Optionen zur Verfügung. Der Mehrfacheinzugsbereich kann von links, rechts oder der Mitte her  eingeengt werden, so dass die Ultraschallsensoren für innerhalb dieses Bereichs aufgeklebte Objekte keinen Mehrfacheinzug irrtümlich fest- stellt.
  • Seite 168 Wählen Sie [Geräteeinstellung 2] in der linken Seite des Dialogfelds. Aus dem Untermenü wählen Sie bitte [Überwachungsbereich für die Mehrfacheinzugserkennung]. 8.4 Mehrfacheinzugs-Erkennung...
  • Seite 169 Bestimmen Sie den Erkennungsbereich. Ausgewählte Markieren Sie dieses Kontrollkästchen. Folgende Einstellung steht daraufhin Spanne: zur Verfügung. Links Mitte Rechts Erkennungsbereiche Dokument Einheit: mm Aktivieren/Deaktivieren: Wählen Sie [Aktivieren], um für den durch [Start] und [Ende] festgeleg- ten Bereich eine Mehrfacheinzugserkennung auszuführen. Wenn Sie hin- gegen [Deaktivieren] wählen, wird für den durch [Start] und [Ende] festgelegten Bereich keine Mehrfacheinzugserkennung ausgeführt.
  • Seite 170 Wenn für sowohl “Start:” als auch “Ende:” der Wert “0” eingegeben wurde,  HINWEIS wird die Mehrfacheinzugserkennung für den gesamten Bereich ausgeführt (Es spielt hierbei keine Rolle, ob “Aktivieren” oder “Deaktivieren” ausge- wählt wurde.). Wenn Sie für alle Bereiche die Erkennung deaktivieren möchten, wählen ...
  • Seite 171 Einstellungsbeispiel 2: Links, Deaktivieren, Starten=0 mm, Ende=300 mm Mitte, Aktivieren, Start=0 mm, Ende=0 mm Rechts, Deaktivieren, Start=0 mm, Ende=0 mm Einheit: mm Wenn Sie Überlappungen erkennen möchten, vergewissern Sie sich bitte, HINWEIS dass die Dokumente aneinander haften. Solche Dokumente oder beklebte Dokumente können sich negativ auf die Mehrfacheinzugserkennung auswir- ken.

  • Seite 172: Mehrfacheinzugserkennung Im Manuellen Zuführungsmodus

    8.5 Mehrfacheinzugserkennung im manuellen Zuführungsmodus Bestimmen Sie, ob im manuellen Einzugsmodus eine Mehrfacheinzugserkennung ausgeführt werden soll oder nicht. Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 135. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds. Aus dem Untermenü...

  • Seite 173: Seitenrand Filter (Adf)

    8.6 Seitenrand Filter (ADF) Je nach Zustand des Dokuments, kann am unteren Rand ein Schatten und schwarze Linien im erstellen Bild erscheinen. Sollte dies der Fall sein, können Sie mit der Seitenrand Filter Funktion die Bildqualität verbessern. Diese Funktion die Endbereiche des Bildes aus, so dass diese ohne Schatten erscheinen. Konfigurieren Sie die Einstellungen für den Seitenrand Filter wie folgt: Starten Sie das Software Operation Panel.
  • Seite 174 Solange nicht anders eingestellt wird, wird für die Hintergrundfarbe Weiß HINWEIS angenommen. Sie können über den Scannertreiber die “Hintergrundfarbe” auf Schwarz einstellen. Informationen finden Sie in der Scanner Treiber Hilfe. Bitte beachten Sie, dass wenn der auszufüllende Bereich zu groß einge- ACHTUNG stellt wird, Teile des Bildes oder Texte gelöscht werden können.

  • Seite 175: Blindfarbe

    8.7 Blindfarbe Mit der “Blindfarbe” Funktion können Sie beim Scannen von Dokumenten eine der Grundfarben Rot, Grün oder Blau aus dem Bild ausschließen. (Diese Funktion ist sowohl für das binäre Scannen in schwarzweiß und für Graustufen verfügbar.) Wenn Sie beispielsweise einen grünen Rand um einen schwarzen Text ausschließen möchten, bestimmen Sie einfach “Grün”...

  • Seite 176: Voreinzug

    8.8 Voreinzug Um Dokumente fortlaufend hintereinander zu scannen, können Sie den Scanner so einstellen, dass das als nächstes zu scannenden Dokument vor dem eigentlichen Scannen voreingezogen wird. Wenn der Voreinzug aktiviert wird, wird dadurch die Zeit zwischen dem Scannen zweier Blätter verkürzt. Konfigurieren Sie die Einstellungen für den Voreinzug wie folgt: Starten Sie das Software Operation Panel.

  • Seite 177: Seitenrand Filter (Automatische Papiergrößenerkennung)

    8.9 Seitenrand Filter (Automatische Papiergrößenerkennung) Wenn die automatische Papiergrößenerkennung aktiviert ist, kann je nach Dokument ein schwarzer Rand um das erstellte Bild des gescannten Dokuments erscheinen. Benutzen Sie die “Seitenrand Filter (Automatische Papiergrößenerkennung)” Funktion, um diesen schwarzen Rand vom Bild zu entfernen und so die Bildqualität zu verbessern. Diese Funktion füllt die schwarzen Ränder weiß...
  • Seite 178 Die Funktion “Automatische Papiergrößeneinstellung” kann im Fenster des HINWEIS Scannertreibers konfiguriert werden. Informationen finden Sie in der Scanner Treiber Hilfe. Bitte beachten Sie, dass wenn der auszufüllende Rand zu groß eingestellt ACHTUNG wird, Teile des BIldes oder Text überdeckt (gelöscht) werden können. Wenn Sie Dolkumente mit einer anderen Einstellung als “Automatische Papiergrößenerkennung”...

  • Seite 179: Intelligente Mehrfacheinzugseinstellung

    8.10 Intelligente Mehrfacheinzugseinstellung Befinden sich auf den zu scannenden Dokumenten aufgeklebte Fotos, Memos oder Zetter, kann der Scan- ner die Position und Fläche dieser aufgeklebten Objekte erkennen und speichern. Für diese Bereiche wird daraufhin keine Mehrfacheinzugserkennung ausgeführt. Dadurch können beklebte Dokumente reibungslos gescannt werden.
  • Seite 180 Automatischer Der Scanner erkennt Mehrfacheinzüge und unterbricht den Modus 2: Dokumenteneinzug. Die Länge des aufgeklebbten Papiers (Zettels, Fotos) durch die Wiederaufnahme des Scannens gespeichert. Wird für ein weiteres Blatt erneut ein aufgeklebtes Objekt der gleichen (oder geringeren) Länge erkannt, wird kein Mehrfacheinzug gemeldet. Bestimmen Sie unter [Mehrfacheinzugserkennungsmuster beim Ausschalten speichern], ob die Mehrfacheinzugsmuster nach dem Ausschalten gespeichert werden sollen oder nicht.

  • Seite 181: Wiederholte Papiereinzüge

    8.11 Wiederholte Papiereinzüge Mit dieser Einstellung kann spezifiziert werden, wie oft der Scanner nach einem fehlgeschlagenen Blat- teinzug versucht die Dokumente einzuziehen. Um beispielsweise einen Papierstau schneller zu beheben, verringern Sie den Wert dieser Einstellung. Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen"...

  • Seite 182: Aktuelle Papierstärke Auch Nach Dem Ausschalten Des Scanners Beibehalten

    8.12 Aktuelle Papierstärke auch nach dem Ausschalten des Scanners beibehalten Die Papierstärkeneinstellung des Bedienfelds wird gespeichert um beim nächsten Einschalten des Scan- ners wieder angezeigt. Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 135. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds. Aus dem Untermenü...

  • Seite 183: Reinigungszyklus

    8.13 Reinigungszyklus Der Reinigungszyklus des Scanners wird über diese Einstellung definiert. Wenn die Blattanzahl den hier eingestellten Wert überschreitet, wird die Hintergrundfarbe des Zählers auf Seite gelb angezeigt. Es erscheint eventuell, wie in "5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler"...

  • Seite 184: Nutzungsdauerzähler

    8.14 Nutzungsdauerzähler Die Blattzähler dieser Funktion dienen zum Bestimmen des Zeitpunkts zum Austausch von Verbrauchsma- terialien. Wenn die Blattanzahl den hier eingestellten Wert überschreitet, wird die Hintergrundfarbe des Zählers auf Seite gelb angezeigt. Es erscheint eventuell, wie in "5.2 Zurücksetzen und Einsehen der Verbrauchs und Reinigungszähler"...

  • Seite 185: Intervalleinstellung Für Den Blatteinzug

    8.15 Intervalleinstellung für den Blatteinzug Wird ein Blatt schräg eingezogen, kann ein Teil dieses Blattes den unteren Bereich der nachfolgenden Seite überdecken. Dadurch wird das nachfolgende Dokument nicht vollständig gescannt. Dieses Problem kann durch eine Vergrößerung des Intervalls zwischen dem Einzug zweier Blätter behoben werden. Starten Sie das Software Operation Panel.

  • Seite 186: Dünnes Papier Modus

    8.16 Dünnes Papier Modus Wenn Dokumente aus besonders dünnen Papier nicht gedruckt reibungslos gescannt und eingezogen werden können, verwenden Sie bitte diesen Modus. In diesem Modus wird das Papier langsamer eingezogen, um einen fehlerfreien Einzug zu gewährleisten. Aktivieren Sie den “Dünnes Papier Modus” bitte wie folgt: Starten Sie das Software Operation Panel.

  • Seite 187: Soft-Einzug-Einstellung

    8.17 Soft-Einzug-Einstellung Werden mehrere Blätter gleichzeitig eingezogen und Mehrfacheinzüge häufig erkannt, aktivieren Sie bitte diese Einstellung. Wird diese Einstellung aktiviert, bewegt sich die Einzugsrolle beim Papiereinzug nicht nach oben und unten. Dadurch wird die Anzahl der eingezogenen Blätter herabgesetzt und somit auch das Auftreten von Mehrfacheinzügen verringert.

  • Seite 188: Papierstauerkennung

    8.18 Papierstauerkennung Sie können die Sensitivität für die Papierstauerkennung am Einzug einstellen. Konfigurieren Sie diese Einstellung bitte wie folgt: Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 135. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds. Aus dem Untermenü...

  • Seite 189: Grenzlinie Autocrop

    8.19 Grenzlinie AutoCrop Das Scannen mit der Funktion "Automatische Papiergrößenerkennung" kann unvollständige Bilddaten zur Folge haben. Bildränder können abgeschnitten werden oder Schatten am unteren und rechten Rand des Bildes erscheinen. Um dies zu vermeiden, verwenden Sie bitte die "Grenzlinien AutoCrop" Funktion. Konfigurieren Sie diese Einstellung bitte wie folgt: Starten Sie das Software Operation Panel.

  • Seite 190: Automatische Farberkennung

    8.20 Automatische Farberkennung Sie können mit dieser Einstellung die Erkennungsraten für die Farberkennung festlegen. Konfigurieren Sie die Einstellung für die Automatische Farberkennung wie folgt: Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 135. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds. Aus dem Untermenü...

  • Seite 191: Alarmeinstellung

    8.21 Alarmeinstellung Sie können einstellen, ob Sie im Falle eines Papierstaus oder Mehrfacheinzugs durch einen akustischen Alarm benachrichtigt werden oder nicht. Führen Sie die Alarmeinstellung wie folgt durch: Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 135. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds.

  • Seite 192: Papierstauerkennung Außerhalb Des Scanbereichs Während Papiertransport

    8.22 Papierstauerkennung außerhalb des Scanbereichs während Papiertransport Wenn diese Funktion eingeschalten ist, wird das Einziehen eines Dokuments außerhalb des scanbaren Bereichs (wegen einem Fehlwinkeleinzug) als Papierstau erkannt. Sie könnend diese Funktion ein- und ausschalten. Konfigurieren Sie diese Einstellung wie folgt: Starten Sie das Software Operation Panel.

  • Seite 193: Indossierungsdrucker Auswahl

    8.23 Indossierungsdrucker Auswahl Sie können bestimmen, welcher Indossierungsdrucker zu verwenden ist; der Vorderseiten- oder Rückseiten-Indossierungsdrucker (Falls diese Optionen installiert sind). Konfigurieren Sie die Indossierungsdrucker Auswahl wie folgt: Starten Sie das Software Operation Panel. Siehe "8.1 Scanner-Einstellungen" auf Seite 135. Wählen Sie [Geräteeinstellung 2] in der linken Hälfte des Dialogfelds. Aus dem Untermenü...

  • Seite 194: Zeitüberschreitung Für Den Manuellen Einzug

    8.24 Zeitüberschreitung für den manuellen Einzug Wenn im manuellen Einzugsmodus nach dem Einlegen eines Blattes für eine bestimmte Zeit keine Opera- tion (ein neues Blatt wird eingelegt) ausgeführt wird, wird der manuelle Einzugsmodus und das Scannen von Scanner automatisch beendet. Dies wird “Zeitüberschreitung” genannt. Konfigurieren Sie die Einstellungen der Zeitüberschreitung für den manuellen Einzug wie folgt: Starten Sie das Software Operation Panel.

  • Seite 195: Scaneinstellungen Für Dokumente Mit Register

    8.25 Scaneinstellungen für Dokumente mit Register Wenn das Dokument mit einem Register am Rand versehen ist, können Sie den Scanner so einstellen, dass auch das Register in den Bilddaten aufgenommen wird. Wählen Sie hierfür bitte “Dokument mit Register”. Dies kann jedoch die Scangeschwindigkeit herabsetzen. Sollte es beim Scannen zu Papierstaus kommen, legen Sie das Dokument bitte so ein, dass sich das Regis- ter nicht auf der Seite der Einzugsrolle befindet.
  • Seite 196 Wenn Sie ein Dokument mit Register scannen, legen Sie dieses bitte so in ACHTUNG das Vorlagefach des Scanners ein, dass sich das Register an der Einzugs- rolle gegenüberliegenden Blattseite befindet. Anderenfalls kann es beim Blatteinzug zu Papierstaus kommen, wenn sich das hervorstehende Regis- ter im ADF verfängt.

  • Seite 197: Papierstop Position Bei Einem Mehrfacheinzug

    8.26 Papierstop Position bei einem Mehrfacheinzug Wenn ein Mehrfacheinzug aufgrund einer Überlappung von Dokumenten erkannt wurde, kann die Position zum Stop der Dokumente an der der Mehrfacheinzug auftrat, gewählt werden. Zur Konfiguration dieser Einstellung, muss [Überprüfung von Überlappung (Ultra Sonic] für die Mehrfa- cheinzugserkennung bestimmt sein, "8.4 Mehrfacheinzugs-Erkennung"...

  • Seite 198: Overscan Kontrolle

    8.27 Overscan Kontrolle Bestimmen Sie [Optimieren] wenn Sie Overscan verwenden und es zu einem teilweisen Bildverlust bei einer abnormalen Verzerrung kommt. Sie können abnormale Verzerrungen erkennen, und genügend schwarze Ränder an der Unter- und Obersseite erstellen in denen das Bild vollständig enthalten ist. Fehlt Hinzugefügter Rahmen Hinzugefügter Rahmen...
  • Seite 199 wählen Sie [Optimieren]. Es wird empfohlen die Funktion Overscanzusammen mit der "8.15 Inter-  ACHTUNG valleinstellung für den Blatteinzug" auf Seite 174 zu verwenden (Die Scangeschwindigkeit verlangsamt sich, wenn Sie diese Funktion verwen- den). Je nach gescanntem Papierformat kann sich die Scangeschwindigkeit ...

  • Seite 200: Optionen

    OPTIONEN Dieses Kapitel beschreibt die Optionen für den fi-5950. 9.1 Optionen................190 9.2 fi-590PRF (Vorderseiten-Indossierungsdrucker)....191 9.3 fi-590PRB (Rückseiten-Indossierungsdrucker) ....192 9.4 Andere Optionen ...............193...

  • Seite 201: Optionen

    (Kofax VRS (optional)) Professional" verwenden, ist eine erweitere hochgeschwin- digkeits Bildverarbeitung möglich. Für Details kontaktieren Sie bitte Ihren FUJITSU Scanner Fachhändler, bei dem Sie den Scanner erworben haben, oder die für Ihr Land zuständige FUJITSU Geschäftstelle. Beide Indossierungsdrucker können zusammen installiert werden.

  • Seite 202: Fi-590Prf (Vorderseiten-Indossierungsdrucker)

    9.2 fi-590PRF (Vorderseiten- Indossierungsdrucker) Der fi-590PRF wird an der Vorderseite des Dokumentenpfads im Inneren des Scanners installiert. Es wird vor dem Scannen gedruckt. Die Spezifikationen des fi-590PRF (Vorderseiten-Indossierungsdrucker) wer- den im Folgenden aufgelistet. Dokuments Gegenstand Beschreibung Druckmethode Thermal Ink Jet Druckbare Zeichen Alphabet: A bis Z, a bis z Ziffern: 0,1 bis 9...

  • Seite 203: Fi-590Prb (Rückseiten-Indossierungsdrucker)

    9.3 fi-590PRB (Rückseiten- Indossierungsdrucker) Der fi-590PRB wird an der Rückseite des Dokumentenpfads im Inneren des Scanners installiert. Es wird nach dem Scannen gedruckt. Die Spezifikationen des fi-590PRB (Rückseiten-Indossierungsdrucker) wer- den im Folgenden aufgelistet. Gegenstand Beschreibung Druckmethode Thermal Ink Jet Druckbare Zeichen Alphabet: A bis Z, a bis z Ziffern: 0,1 bis 9 Symbole : ! ”...

  • Seite 204: Andere Optionen

    9.4 Andere Optionen ■ Zusätzlicher erweiterter Speicher Eine effektive Möglichkeit die Verarbeitungsgeschwindigkeit des Scanners bei hohen Auflösungen zu erhöhen, ist der Einsatz von zusätzlichem Speicher. (So wird zum Beispiel dadurch das Unterbrechen von A3-Scans bei einer Auflösung von 400 dpi oder mehr unterbunden.). Bevor Sie zusätzlichen Speicher installieren, berühren Sie bitte zuerst ACHTUNG Metall um statische Elektrizität zu entladen.
  • Seite 205 Bringen Sie die Abdeckung wieder an und drehen die Schraube fest. Die unten angegebenen Speichermodule werden empfohlen. Zwei Module mit den gleichen Spezifikatio- nen müssen zusammen installiert werden. Speichermodule werden nicht mit dem Scanner geliefert. Speichertyp: 144-Pin Unbuffered DODIMM Hersteller Modell Größe Micron Technology...

  • Seite 206: Scanner Spezifikationen

    SCANNER SPEZIFIKATIONEN Dieses Kapitel beschreibt die Spezifikationen des Scanners. 10.1 Grundlegende Produktspezifikationen......196 10.2 Installationsspezifikationen..........198 10.3 Abmessungen..............200...

  • Seite 207: Grundlegende Produktspezifikationen

    10.1 Grundlegende Produktspezifikationen Scanner-Typ ADF(Automatic Document Feeder) und manueller Einzug Bildsensor Farb CCD x 2 Vorder-/Rückseite Lichtquelle Kaltkathodenentladungsröhre Vorder-/Rückseite Scanbereich Minimum 52 x 74 mm (Hochformat) Maximum 304,8 x 431,8 mm Dokumentenstärke (* 1) 31 bis 209 g/m Scangeschwin- Simplex ppm Duplex ipm (* 3) Graustufe, digkeit (DIN A4...
  • Seite 208 (*1) Für Details, siehe "7.2 Dokumentenqualität" auf Seite 121. (*2) Die Scangeschwindigkeit ist die maximale Geschwindigkeit, die die Scannermechanik (Hardware) leisten kann. Die tatsächliche Scangeschwindigkeit kann jedoch aufgrund notweniger Zeit für Datenverarbeitung langsamer ausfallen. (*3) Mit aktivierter JPEG-Kompression. (*4) Die maximale Dokumentenkapazität hängt von der Stärke der verwendeten Dokumente ab.

  • Seite 209: Installationsspezifikationen

    10.2 Installationsspezifikationen Gegenstand Spezifikation Abmessungen Tiefe Breite Höhe (Ohne Vorlage- und Ablagefach) 540 mm 540 mm 500 mm Erforderlicher Installationsplatz 600 mm Scanner 200 mm 200 mm 600 mm Vorderseite Gewicht (kg) 50 kg Stromversorgung Spannung AC100 bis 240 V±10 % Phasen Einphasen-Wechselstrom Frequenz...
  • Seite 210 Wärmeentwick- Betrieb 216 kcal oder weniger lung Ruhezustand 113 kcal oder weniger Energiesparmodus 2,8 kcal oder weniger Ausgeschaltet Weniger als 0,43 kcal Frachtgewicht gesamt (kg) 10.2 Installationsspezifikationen...

  • Seite 211: Abmessungen

    10.3 Abmessungen Einheit: mm 10.3 Abmessungen...
  • Seite 212 INDEX ..180 ..... 38 Akkustische Benachrichtigung Dokumente manuell einführen ..........180 ......121 Alarmton Dokumentenqualität ..........178 ......121 AutoCrop Dokumentenstärke ... 179 ........121 Automatische Farberkennung Dokumentypen ....... 175 Dünnes Papier Modus ....175 Dünnes Papier scannen Bedienfeld Dokumentenstärke- .....
  • Seite 213 ...... 162 Seitenrand Filter (ADF) Seitenrand Filter (Automatische Öffnen und Schließen des ....166 Papiergrößenerkennung) ........12 Vorlagefachs Starten des Software Operation ......153 Offset/Scan-Skala ..........135 Panels ..........190 Optionen ..........31 Stopper ............63 Vorderseiten-Indossierungsdrucker ........124 Papiergewicht ............191 ..........177 Papierstau ........... 165 Voreinzug ......177 Papierstauerkennung...
  • Seite 214 Bildscanner Bedienungshandbuch P3PC-3052-05DEZ0 Datum der Ausgabe: März 2017 PFU Limited Ohne ausdrückliche schritliche Genehmigung darf kein Teil dieses Handbuchs oder  die Scanner Anwendung vervielfältigt werden, unabhängig davon, auf welche Art und Weise dies geschieht. Der Inhalt dieses Handbuchs kann ohne vorherige Ankündigung geändert werden.
