Der Dynamic LED kann im Steuerungsmodus mit oder im Stand-Alone Modus ohne Steuerungseinheit
kontrolliert werden.

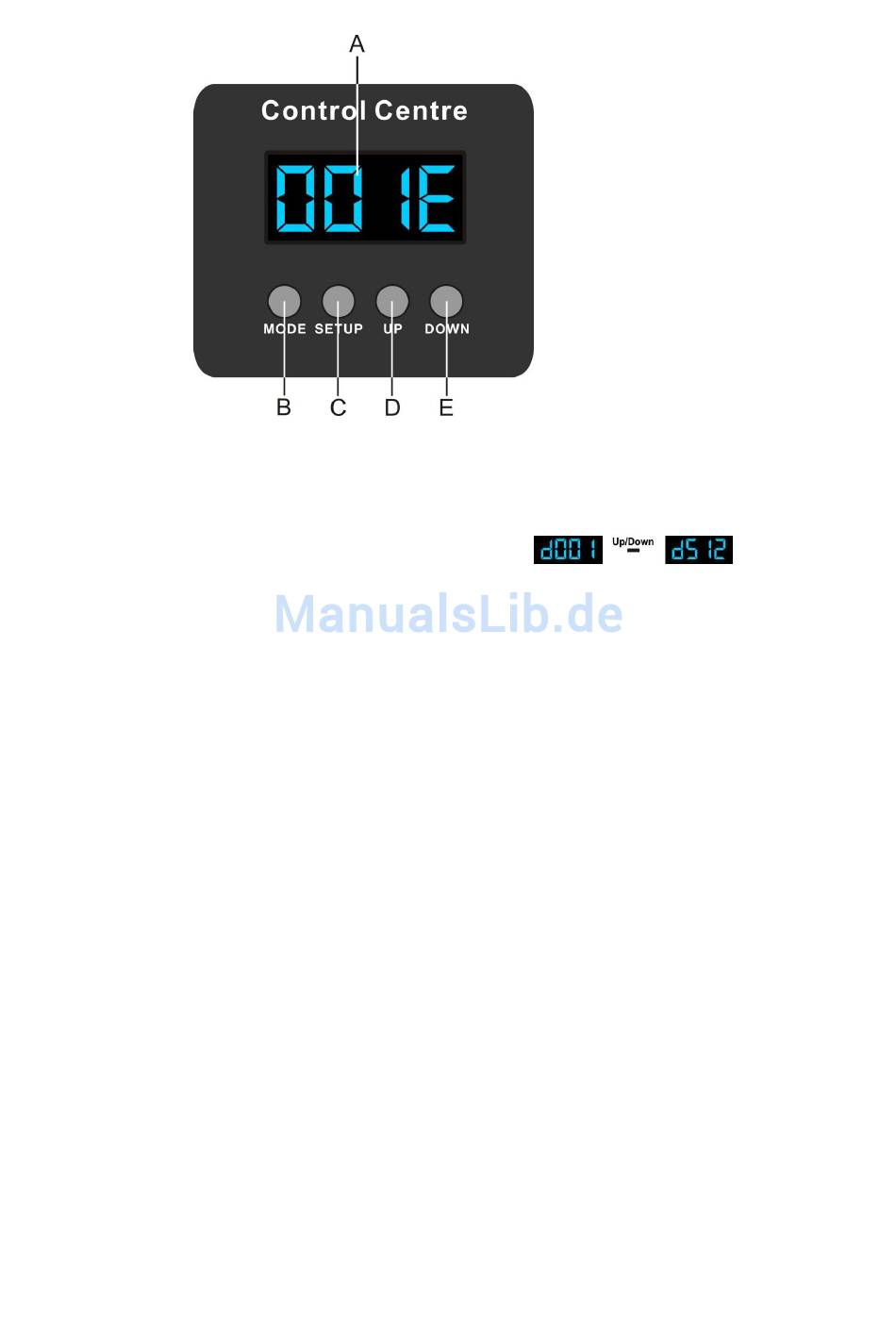

Steuereinheit

A. LCD Display
B. CHOOSE-Taste
C. ENTER-Taste

Steuer-Modus

Die Geräte sind individuell an eine Datenverbindung adressiert
Controller angeschlossen.
Die Geräte reagieren auf das DMX-Signal des Controllers. (Wenn Sie die DMX-Adresse auswählen und
sichern, zeigt der Controller die gesicherte DMX-Adresse das nächste Mal an.)

DMX-Adressierung

Die Steuereinheit auf der Vorderseite der Basis ermöglicht Ihnen die Zuweisung der DMX-Scanneradresse,
das ist der erste Kanal von dem der Dynamic LED auf den Controller reagiert.
Bitte denken Sie daran, wenn Sie den Controller benutzen, dass das Gerät 3 Kanäle hat.
Wenn Sie mehrere Dynamic LEDs einsetzen vergewissern Sie sich, dass die DMX-Adressen richtig
eingegeben sind. Deshalb sollte die DMX-Adresse des ersten Dynamic LED 1(001) sein; die DMX-Adresse
des zweiten
Dynamic LED sollte 1+3=4 (004) lauten; die DMX-Adresse des dritten Dynamic LED sollte 4+3=7 (007) sein,
etc.
Stellen Sie bitte sicher, dass Sie keine sich überschneidenden Kanäle haben, damit jeder Dynamic LED
richtig gesteuert werden kann.
Wenn zwei oder mehrere Dynamic LEDs gleich adressiert sind, laufen Sie auch gleichzeitig.
Wenn Sie Adressen eingeben möchten, lesen Sie bitte die Hinweise unter "Adressierung"
Steuerung:
Nachdem alle Dynamic LEDs adressiert sind, können Sie diese über ihren Lightcontroller steuern.
Hinweis: Nach dem Einschalten stellt der Dynamic LEDs automatisch fest ob DMX 512-Daten
empfangen wurden oder nicht. Wenn am DMX-Eingang keine Daten empfangen wurden, blinkt
die "LED " auf der Steuereinheit nicht.
Das Problem könnte folgende Ursache haben:
- Das XLR-Kabel des Controllers ist nicht am Input des Dynamic LEDs angeschlossen.
- Der Controller ist ausgeschaltet oder defekt, das Kabel oder der Anschluß ist defekt, oder die
Signalkabel sind vertauscht und im Input-Anschluß.
Hinweis: Es ist notwendig, einen XLR-Endstecker (mit 120 Ohm) an den letzten Movinghead
anzuschließen, um eine einwandfreie Übertragung innerhalb dieser Datenverbindung zu gewährleisten.
D. Up-Taste
E. Down-Taste
Abb. 5
11
