Mehrere Dynamic LEDs (DMX-Steuerung)
1. Die Effektlampe an einem stabilen Träger befestigen. An allen Seiten einen Abstand von wenigstens 0,5
Meter für die Luftzirkulation
2. Zum Anschluss des Dynamic LEDs und anderer Geräte ein 3-poliges XLR-Kabel verwenden.

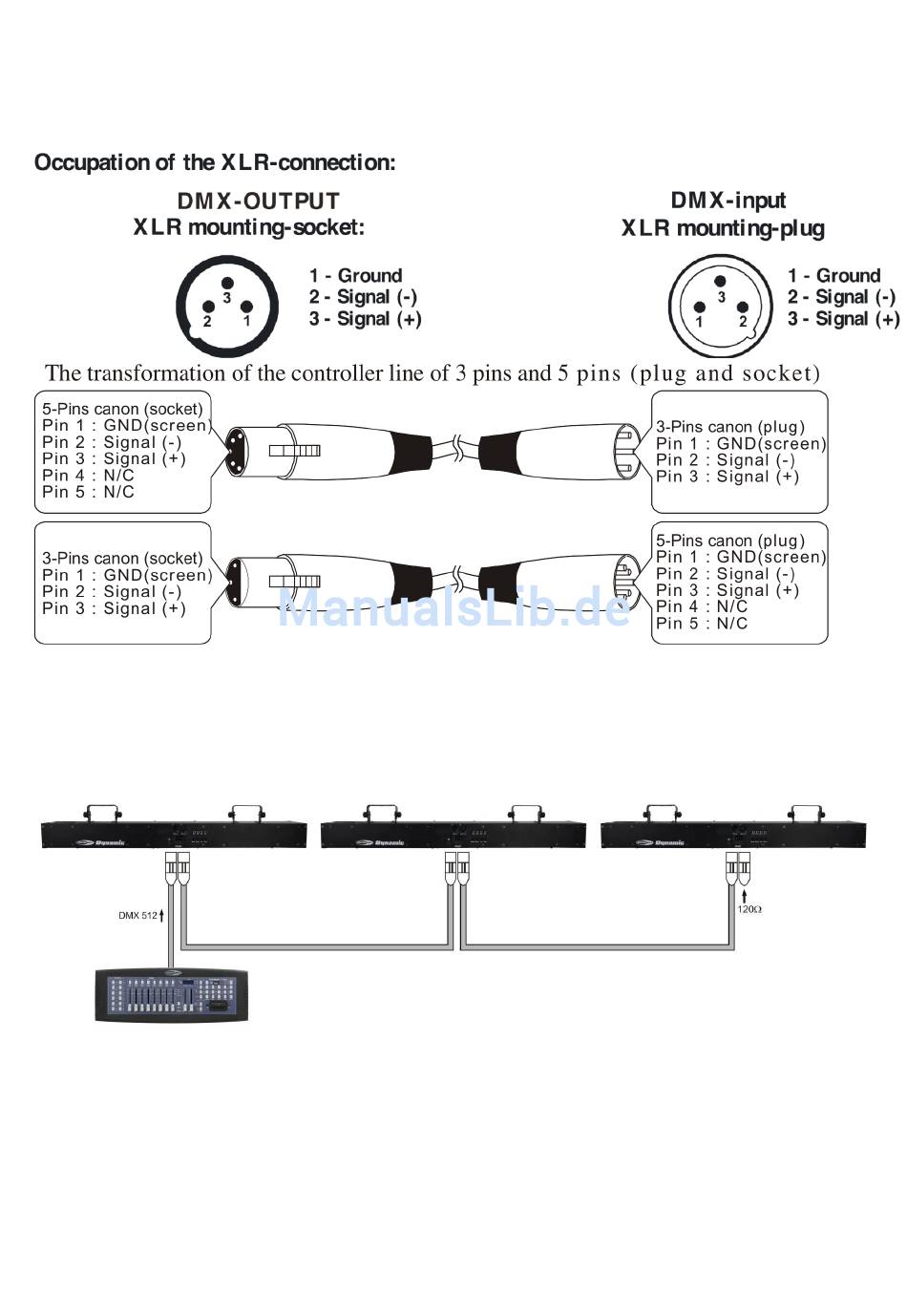

3. Die Geräte wie (in Abbildung 4) dargestellt verbinden. Ein DMX-Signalkabel vom DMX-Ausgang „OUT"
des ersten Geräts mit dem Eingang „IN" des zweiten Geräts verbinden. Diesen Vorgang wiederholen,
um das zweite, dritte und vierte Gerät anzuschließen.
4. Netzanschluss: Die Netzkabel an die IEC-Anschlüsse jedes Geräts und dann das jeweils andere Ende an
eine geeignete Steckdose anschließen; mit dem ersten Gerät beginnen. Die Geräte erst ans Netz
anschließen, wenn das gesamte System aufgebaut und ordnungsgemäß verkabelt
Hinweis: Alle Kabelanschlüsse vor dem Anschluss ans Netz vornehmen
lassen.
9
wurde.
Abb. 4
