Installationshinweis Titan - SET Baureihe FWP .. S Bedienungsanleitung

Installations-Hinweis
für die hydraulische Einbindung der TITAN - Wärmepumpe und dem Zubehör

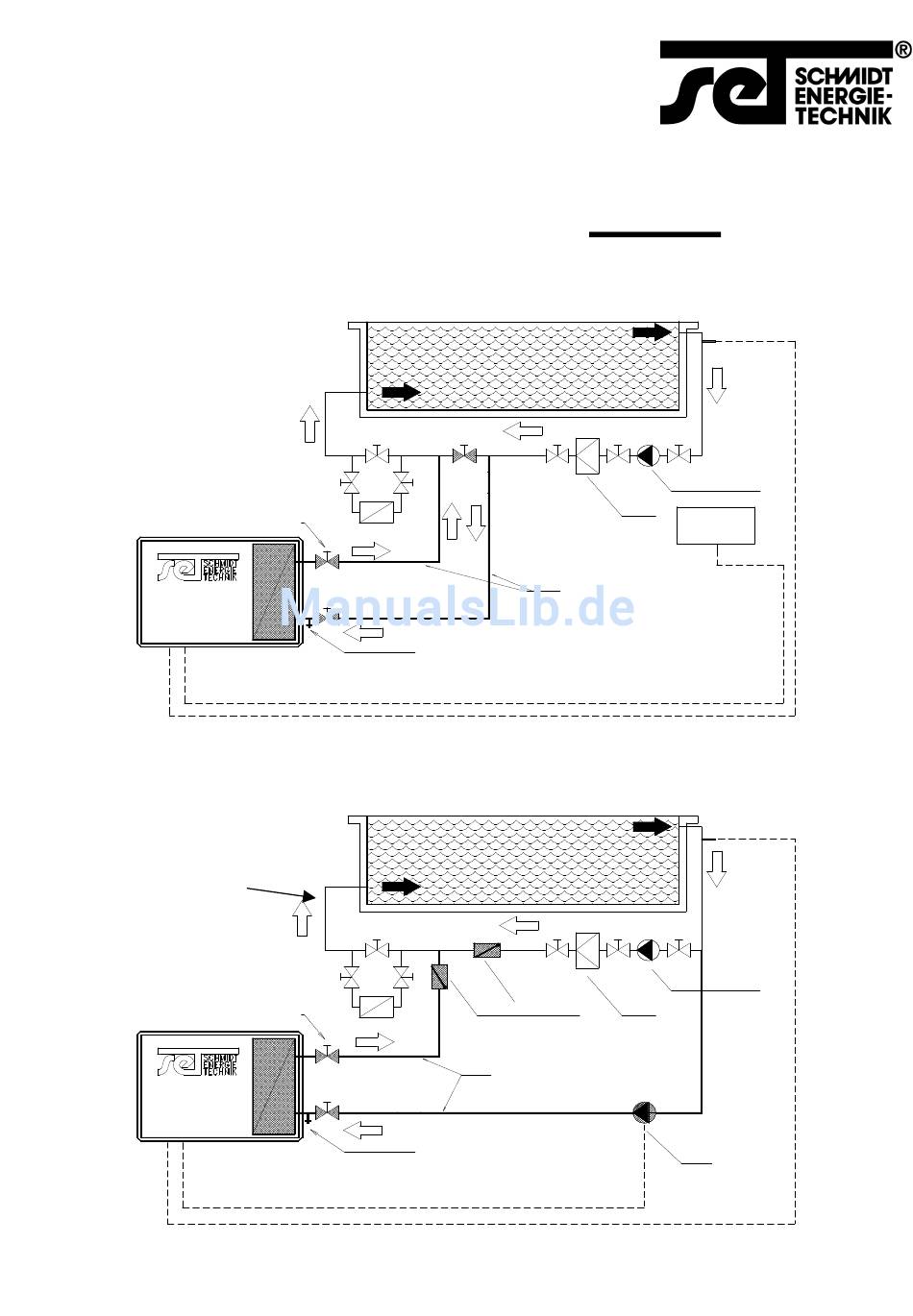

Anschlußschema WRG an Beckenwasser
hier Vordruck einstellen
SET WRG
Beckenwasser WT
Anschlußschema WRG an Beckenwasser
Wichtig:
Die Dimension der Saug- und
Druckleitung des Beckens muss
nach der zeitgleichen Wasser-
menge beider Pumpen gewählt
werden.
hier Vordruck einstellen
SET WRG
Beckenwasser WT
Pumpenausgang Standard : 230 V 2 A
SET Schmidt Energietechnik * August-Blessing-Str. 5 * D-71282 Hemmingen * Tel: +49 (0)7150 9454-0 Fax: +49 (0)7150 2337
TITAN
minimal d 50 mm
siehe Tabelle bei
Installationshinweis
Entleerungs-Stopfen
Standard : 230 V 2 A Option : Potentialfreier Kontakt
Rückschlagklappen
minimal d 50 mm
siehe Tabelle bei
Installationshinweis
Entleerungs-Stopfen
Option : Potentialfreier Kontakt
mit Filterpumpe
Fühler
Filter-Pumpe
Filter
Filtersteuerung
mit separater Pumpe
Fühler
Filter-Pumpe
Filter
Pumpe
14
