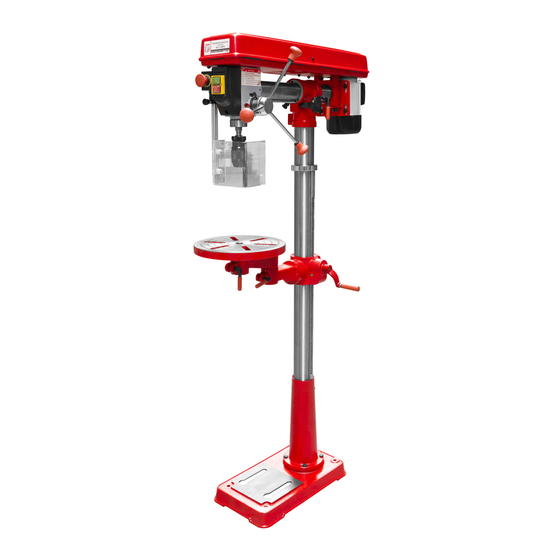

Holzmann SB 3116RHN Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SB 3116RHN:
- Betriebsanleitung (163 Seiten) ,
- Bedienungsanleitung (36 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
HOLZMANN-MASCHINEN GmbH
Marktplatz 4 · 4170 Haslach · Austria
Telefon +43.(0)7289.71562-0
Telefax +43.(0)7289.71562-4
Email info@holzmann-maschinen.at

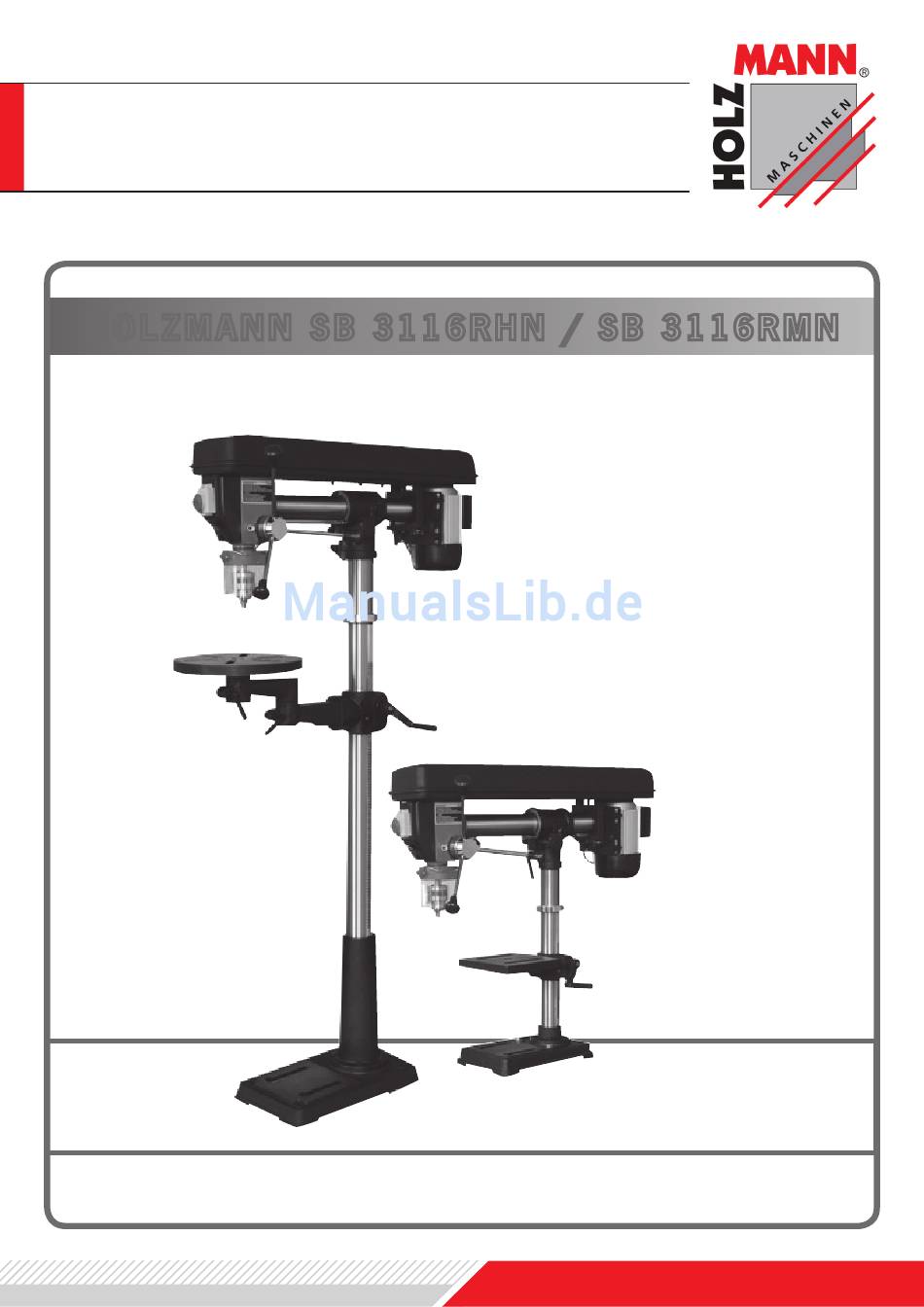

H O L Z M A N N S B 3 1 1 6 R H N / S B 3 1 1 6 R M N
Bedienungsanleitung
User Manual
Ständerbohrmaschine
drill press
www.holzmann-maschinen.at
Revision 1 / 12.12.2011
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Holzmann SB 3116RHN
Inhaltszusammenfassung für Holzmann SB 3116RHN
- Seite 2 Diese Bedienungsanleitung enthält Infor- portant instructions for the installation and mationen und wichtige Hinweise zur In- correct use of the drill press SB 3116RHN. betriebnahme und Handhabung der Stän- This manual is part of the machine and derbohrmaschine SB 3116RHN .
- Seite 3 SB 3116RHN Abb. 1.1/Fig. 1.1...
- Seite 4 SB 3116RMN Abb. 1.2/Fig. 1.2 www.holzmann-maschinen.at...
- Seite 16 Ø300 Bodenplatte 456x280 Motorleistung S1(100%) Nettogewicht Die SB 3116RHN ist eine solide Radialbohrmaschine – durch die zahlreichen Einstell- möglichkeiten können mit ihr vielseitige Aufgaben bewältigt werden. • 5 verschiedene Drehzahlen durch das Umlegen der Keilriemen • Der Bohrkopf kann längs verstellt werden - 320mm vor und zurück •...
- Seite 17 Beschreibung zu Abb. 1.2 SB 3116RMN Keilriemenabdeckung Tischhalterung Motor Arbeitstisch Klemmhebel Radialeinstellung Bohrfutter Klemmhebel Zustellhebel Säule Skalenring Zahnstange Ein/Aus/Notaus- Schalter Handrad Bodenplatte TECHNISCHE DETAILS zu SB 3116RMN Bohrleistung max. Drehzahlbereich U/min (5) 500-2500 Spannung 230 oder 400 Ausladung Spindelaufname MK2 max.
- Seite 18 Ansonsten besteht im Falle eines Defektes Lebensgefahr! Lassen Sie die ordnungsgemäße Erdung der Maschine durch ei- nen qualifizierten Elektrofachmann prüfen. MASCHINE AUSSCHALTEN Lassen Sie die Maschine nie unbeaufsichtigt laufen. Vor Verlas- sen des Arbeitsbereiches ist die Maschine auszuschalten und von der Stromversorgung zu trenne. www.holzmann-maschinen.at...
-
Seite 19: Werstücksicherung
GEGENSTÄNDE VON MASCHINE ENTFERNEN Prüfen Sie vor jeder Inebtriebnahme, dass alle Schlüssel und sonstigen Werkzeuge/Gegenstände von der Maschine entfernt wurden. Herumliegende Gegenstände stellen eine Gefahren- quelle dar. ÜBERBEANSPRUCHEN SIE DIE MASCHINE NICHT Sie erzielen bessere Ergebnisse, wenn Sie die Maschine innerhalb ihres Leistungsspektrums verwenden. -
Seite 20: Bestimmungsgemässe Verwendung
Die Ständerbohrmaschine ist weiters mit einem Micro-Ausschal- ter ausgestattet, der an der Innenseite der Riemenabdeckung montiert ist. Die Ständerbohrmaschine kann nur dann einge- schalten werden, wenn die Abdeckung vollständig geschlossen ist! Die wegklappbare Schnellspannfutterabdeckung aus Plexiglas sorgt für zusätzliche Sicherheit gegen herumfliegende Späne. www.holzmann-maschinen.at... -
Seite 21: Montage
Anleitung (Abb. 3, 4 und 5). Die gen der Maschine. Montage der Maschine wird hier anhand Der gewählte Platz muss einen passen- des Modelles SB 3116RHN dargestellt. den Anschluss an das elektrische Netz ge- währleisten. 1. Positionieren Sie die Grundplatte (B6) Vorbereitung der Oberflächen... - Seite 22 ändern Sie die Geschwindigkeit. - Öffnen Sie dazu die Riemenabdeckung (A25) - Lockern Sie die den Fixierhebel (28) um die Riehmenspannung anzupassen - Wenn nötig bewegen Sie den Riemen auf und ab um die Geschwindigkeit zu ändern www.holzmann-maschinen.at...
-
Seite 23: Betrieb & Wartung
4. BETRIEB & WARTUNG TRENNEN SIE VOR JEGLICHEN EINSTELLARBEITEN SOWIE REINIGUNG DIE MASCHINE VON DER STROMVERSORGUNG! Achtung: Vor Inbetriebnahme lesen treibkeil ein und schlagen mit einem Holz- Sie die Sicherheitshinweise aufmerk- oder Gummihammer leicht auf die Hin- sam durch. terkante bis sich der Dorn von der Pinole löst. -
Seite 24: Bohrkopfeinstellung
Drehen sie den Drehhebel, bis auf der Skala die gewünschte Bohrtiefe angezeigt wird, lassen Sie ihn in die Anfangsposition zurück gleiten. Ziehen Sie den Begrenzungsknauf fest. Die Bohrtiefe ist jetzt auf die auf der Skala angegeben Tiefe begrenzt. Sie können die Bohrtiefe auch alternativ einstellen. www.holzmann-maschinen.at... - Seite 25 RÜCKHOLFEDERSPANNUNG Sie können die Spannung der Rückzieh- blattfeder mit der FEDEREINSTELLUNG nachjustieren, ohne FEDERABDE- CKUNG (20) abnehmen zu müssen. Tun Sie dies, wenn die Pinole zu schnell bzw. zu langsam zurückfährt. SCHMIERUNG Alle Kugellager sind versiegelt und bedür- fen keiner Schmierung. Sorgen Sie für stets gute Schmierung der Spindel-/Pinoleneinheit, des Zahngestän- ges, sowie aller anderen Verbindungsteile.
-
Seite 26: Fehlerbehebung
Bohrer nicht korrekt Prüfen angezogen Bohrfutter defekt Wechseln Bohrfutteraufnahme Reinigen oder Dorn verschmutzt Pinole geht zu schnell oder falsche Feder richtig spannen zu langsam zurück Federspannung Bohrfutter/Dorn läßt sich Bohrfutteraufnahme Reinigen nicht installieren, fällt hinn- oder Dorn fettig/ unter verschmutzt www.holzmann-maschinen.at... - Seite 27 6. WIRING DIAGRAM / SCHALTDIAGRAMM SB 3116RHN / SB 3116RMN...
-
Seite 28: Spare Parts / Ersatzteile
7. SPARE PARTS / ERSATZTEILE SB 3116RHN / SB 3116RMN Abb. 2/Fig. 2 www.holzmann-maschinen.at... - Seite 29 SB 3116RHN / SB 3116RMN Abb. 3/Fig. 3...
- Seite 30 SB 3116RHN Abb. 4.1/Fig. 4.1 www.holzmann-maschinen.at...
- Seite 31 SB 3116RMN Abb. 4.2/Fig. 4.2 USE ORIGINAL SPARE PARTS ONLY! VERWENDEN SIE NUR ORIGINAL-ERSATZTEILE!
-
Seite 32: Konformitätserklärung / Declaration Of Conformity
Vorfel schriftlich abgestimmt wurden. MACHINE TYPE / MASCHINENTYPE drill press / Ständerbohrmaschine MODEL NAME / MODELLBEZEICHNUNG HOLZMANN SB 3116RHN, SB 3116RMN DIRECTIVES / RICHTLINIEN Machinery Directive 2006/42/EC, Annex VIII Low-Voltage Directive 2006/95/EC, Annex IV... -
Seite 34: Garantie & Service
Ersatzteilen markiert. Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine Begutachtung in 4707 Haslach, Österreich vor. Sofern nicht explizit ein zusätzlicher Vor-Ort Servicevertrag abgeschlossen ist, gilt als Erfüllungsort der Garantieleistung stets der HOLZMANN-MASCHINEN Firmen-... - Seite 35 SERVICE FORM / SERVICEFORMULAR Please tick one box from below / Bitte kreuzen Sie eine der untenstehenden an: service inquiry Serviceanfrage spare part inquiry Ersatzteilanfrage guarantee claim Garantieantrag 1. Senders information (* required) / Daten Antragsteller (* sind Pflichtfelder) *First name, Family name / Vorname, Nachname ____________________________ *Street, house number / Straße, Hausnummer ____________________________...
