Bär Industrie-Elektronik GmbH ⋅ Rathsbergstr. 23 ⋅ D-90411 Nürnberg ⋅ Telefon 0911/970590 ⋅ Telefax +49 911 9705950
7.
Hinweise für die Programmierung
Bevor das Modem an seinem endgültigen Platz installiert wird, sollte es entsprechend den Anforderungen
parametriert werden, d.h. das Modem muss auf der Schnittstellenseite auf die gewünschte Baudrate und
das Datenformat sowie auf der Fernsprechseite auf die Übertragungsart und auf die möglichen Übertra-
gungsraten eingestellt werden. Im Auslieferzustand ist standardmäßig folgende Programmierung aktiv:
Baudrate
9600 Baud (soweit nicht anders vermerkt)
Datenformat
7, Even, 1 (soweit nicht anders vermerkt)
S0=1
autom. Rufannahme nach dem ersten Klingelzeichen
&D0
Zustand von DTR wird ignoriert
E0
Echo der Befehle ausgeschaltet
Q0 V0
Ergebniscodes werden als Ziffern ausgegeben
+IPR=19200
Interne Baudrate:
+CBST=7,0,1 Übermittlungsdienst des Netzbetreibers: 9600 Baud (V.32), asynchron, nicht
transparent
Mit dieser Konfiguration lassen sich Standardzähler nach VDEW2 (IEC 1107, EN 62056-21) auslesen.
Sollte diese Programmierung verändert werden, benötigen Sie einen PC und die Parametriersoftware
UniModSet/MetcomTSet. Außerdem sind Erfahrungen mit dem AT-Befehlssatz der Fa. Hayes vom Vor-
teil. Für die Verbindung zwischen PC und Modem gibt es zum einen die Möglichkeit über einen
Schnittstellenkonvertierer (z.B. Konvertierbox) eine Anpassung zwischen der Modem- und der Rechner-
Schnittstelle vorzunehmen (es sei denn bei beiden handelt es sich um eine RS232-Schnittstelle) oder
zum anderen über den Parametrieradapter oder die Parametrierschnittstelle die Verbindung herzustellen.
Der Parametrieradapter ist als Zubehör erhältlich und wird anstelle des Schnittstellenmoduls in das Mo-
dem eingesetzt:

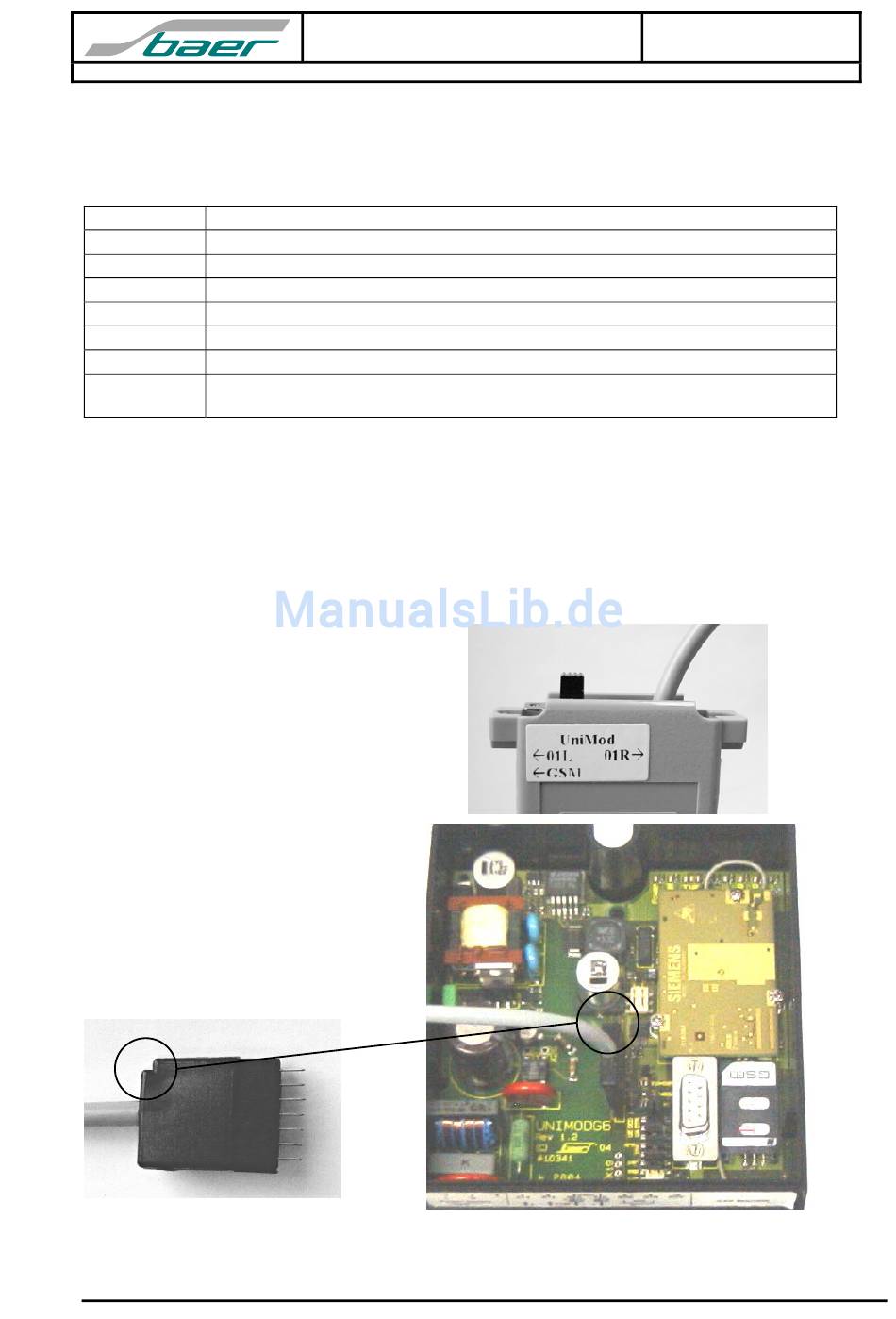

1. Zuerst müssen Sie den Paramet-
rierschalter, wie im nebenstehenden
Bild abgebildet nach links schieben:
Position "←GSM".
Danach den 25-poligen Stecker
(RS232) an ihrem PC anschließen.
2. Das Schnittstellenmodul vorsichtig
rausnehmen (nur im spannungslo-
sen Zustand!).
3. Das andere Ende des Parametrier-
adapters anstelle des Schnittstel-
lenmoduls so einsetzen, dass die
Kerbe an dem 7-poligen Stecker
nach oben in Richtung des SIM-
Kartenhalters zeigt.
4. Nach der Programmierung UniMod GSM-3 ausschalten und das Schnittstellenmodul wieder
vorsichtig einsetzen
UniMod GSM-3
Bedienungsanleitung
diese Einstellung bitte nicht verändern!
Seite 5 von 14
