Betriebsbereitschaft:
•
Im GPRS-Modus wird danach ein „Warmreset" durchgeführt: nach ca. 30 Sekunden kann der
Zähler ausgelesen werden;
•
Im CSD-Modus (Wählverbindung) wird eine Pause von 10 Sekunden eingefügt: danach kann ei-
ne Abfrage gestartet werden.
Wird keine Baudrate gefunden, so bleibt die ursprünglich eingestellte Baudrate aktiv.
Nach Beenden der Baudratenabtastung sollte die Brücke zw. Klemmen 8 und 9 entfernt werden, da sonst
nach jedem Spannungsausfall diese Funktion neu gestartet wird. Wurde die Abfrage bereits einmal
durchgeführt, so ist es notwendig die Brücke für mehr als 5 Sekunden wieder zu öffnen und erneut für
mehr als 5 Sekunden zu schließen um eine weitere Baudratenabtastung auszulösen.
Wichtig: es darf nur ein VDEW2-Zähler am UniMod GSM-3 angeschlossen werden. Sind mehrere
Zähler an einem Modem angeschlossen, so müssen die restlichen Zähler für die Zeit der Baudra-
tenanpassung abgeklemmt werden! Alle Zähler müssen außerdem auf die gleiche Baudrate ein-
gestellt werden (ohne Baudratenumschaltung nach Mode A).

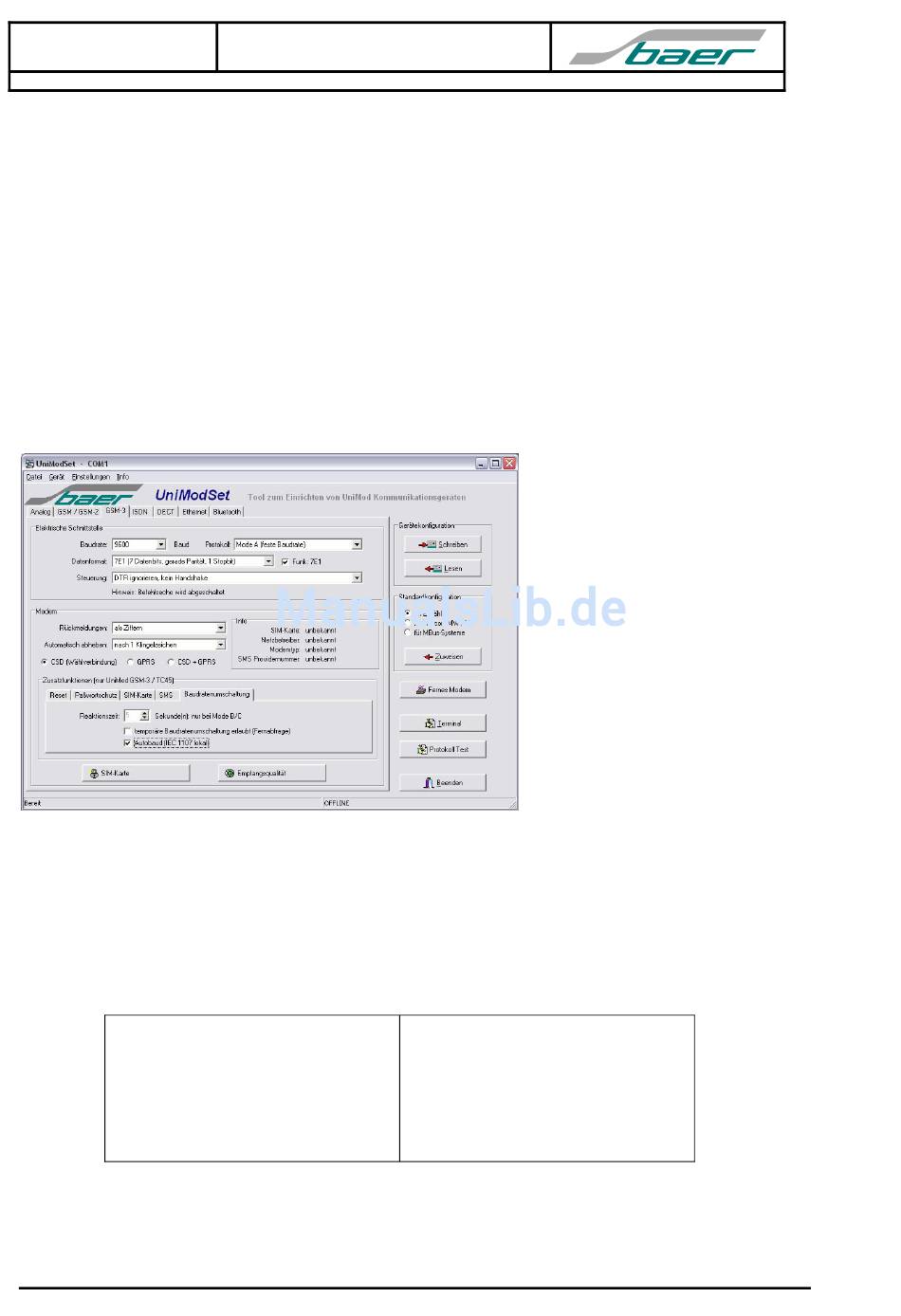

Anm.: Mit Hilfe des Parametrierprogramms UniModSet kann diese Funktion „Autobaud (IEC 1107 lokal)"
aktiviert oder deaktiviert werden.
12. Temporäre Baudratenanpassung
Optional kann die Baudrate auf der elektrischen Schnittstelle während der Abfrage dynamisch verändert
werden, ohne dass dazwischen aufgelegt werden muss. Damit können Zähler mit verschiedenen Baudra-
ten (z.B.: 2400 und 9600) bei einer Verbindung ausgelesen werden.
Das Umschaltkommando lautet:
Die erste Zahl (x) bestimmt die Baudrate, die zweite (y) das Datenformat. Die Umschaltung erfolgt nach
Erkennung des
Zeichens ohne Rückmeldung. Folgende Parameter sind möglich:
*
x=
0:
1:
2:
3:
4:
5:
6: 19200 Baud
Nach dem Auflegen (Wechsel in OFFLINE Zustand) wird die im UniMod GSM-3 parametrierte und ge-
speicherte (alte) Baudrate und Datenformat wieder eingestellt.
Anm.: Die Zeichenfolge {[%]} wurde gewählt, weil sie sehr exotisch ist und normalerweise kaum (in Ab-
fragetelegrammen zum Zähler) vorkommen dürfte.
UniMod GSM-3
Bedienungsanleitung
*
{[%]}=x,y
300 Baud
600 Baud
1200 Baud
2400 Baud
4800 Baud
9600 Baud
y=
0:
7E1
1:
8E1
2:
8N1
Bsp.: {[%]}=5,0* := 9600 Baud, 7E1
