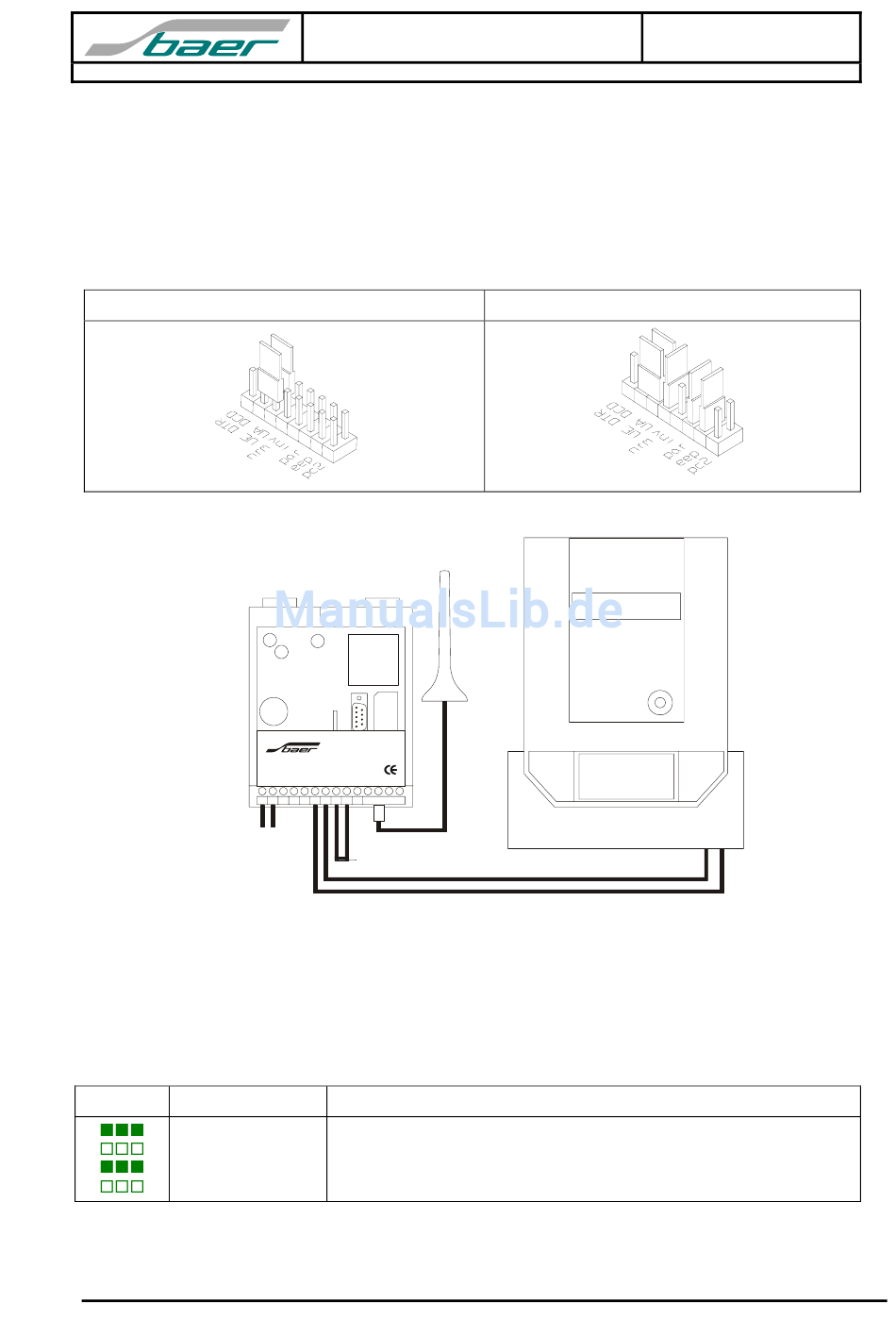

11. Automatische Baudratenanpassung
Optional kann über UniMod GSM-3 die Baudrate zum angeschlossenen Zähler automatisch angepasst
werden. Diese Funktion ist nur in Verbindung mit VDEW2-Zähler möglich, die mit IEC 1107 (EN 62056-
21) ausgelesen werden. Die Datenformate im Modem und im Zähler müssen dabei übereinstimmen (7E1,
8N1 oder 8E1). Auf Aufforderung wird der Zähler mit verschiedenen Baudraten (zw. 19200 und 300
Baud) angesprochen. Bei Rückmeldung vom Zähler wird diese Baudrate aktiviert und abgespeichert.
Nach jedem Reset oder Spannungsausfall wird dann diese Baudrate automatisch eingestellt. Am UniMod
GSM-3 müssen zu diesem Zwecke die Jumper auf UE/UA umgesteckt werden, um den Steuereingang zu
aktivieren (Anschlussklemmen 8 und 9):
Steuereingang aktiviert:
Nachfolgend ein Anschlussbeispiel:
85 - 265 VAC
60 - 375 VDC
Zum Aktivieren der automatischen Baudratenumschaltung muss der Steuereingang (Klemmen 8 und 9)
für mindestens 5 Sekunden kurzgeschlossen werden. Danach blink die linke INF-LED drei mal und die
Baudratenabtastung beginnt. Es werden der Reihe nach folgende Baudraten überprüft: 19200, 9600,
4800, 2400, 1200, 600 und 300 Baud. Vor Umschalten der jeweiligen Baudrate blinkt die linke INF-LED
erneut drei mal. Bei jeder Baudrate wird zum Zähler das Anforderungstelegramm „/?!<CR><LF>" (Norm
IEC 1107) geschickt und ca. zwei Sekunden lang auf eine Antwort gewartet. Wird dabei eine gültige Ant-
wort vom Zähler empfangen, so wird diese Baudrate aktiviert und abgespeichert. Dabei Blinken alle drei
LED-LED's:
INF-LED
Funktion
Abwechselndes
Blinken
UniMod GSM-3
Bedienungsanleitung
GSM 900 / 1800
GSM
UniMod GSM-3
Interface: 20mA
Baudrate: 9600 7e1
1
2
3
4
5
6
7
8
9
10
Kurzschlußbrücke (min. 5 Sekunden)
Baudrate
1 mal:
300 Baud
3 mal:
1200 Baud
5 mal:
4800 Baud
7 mal: 19200 Baud
Vollständige Belegung der Jumper:
(GPRS)
XXXXXXX
20mA
2 mal:
600 Baud
4 mal: 2400 Baud
6 mal: 9600 Baud
Seite 11 von 14
