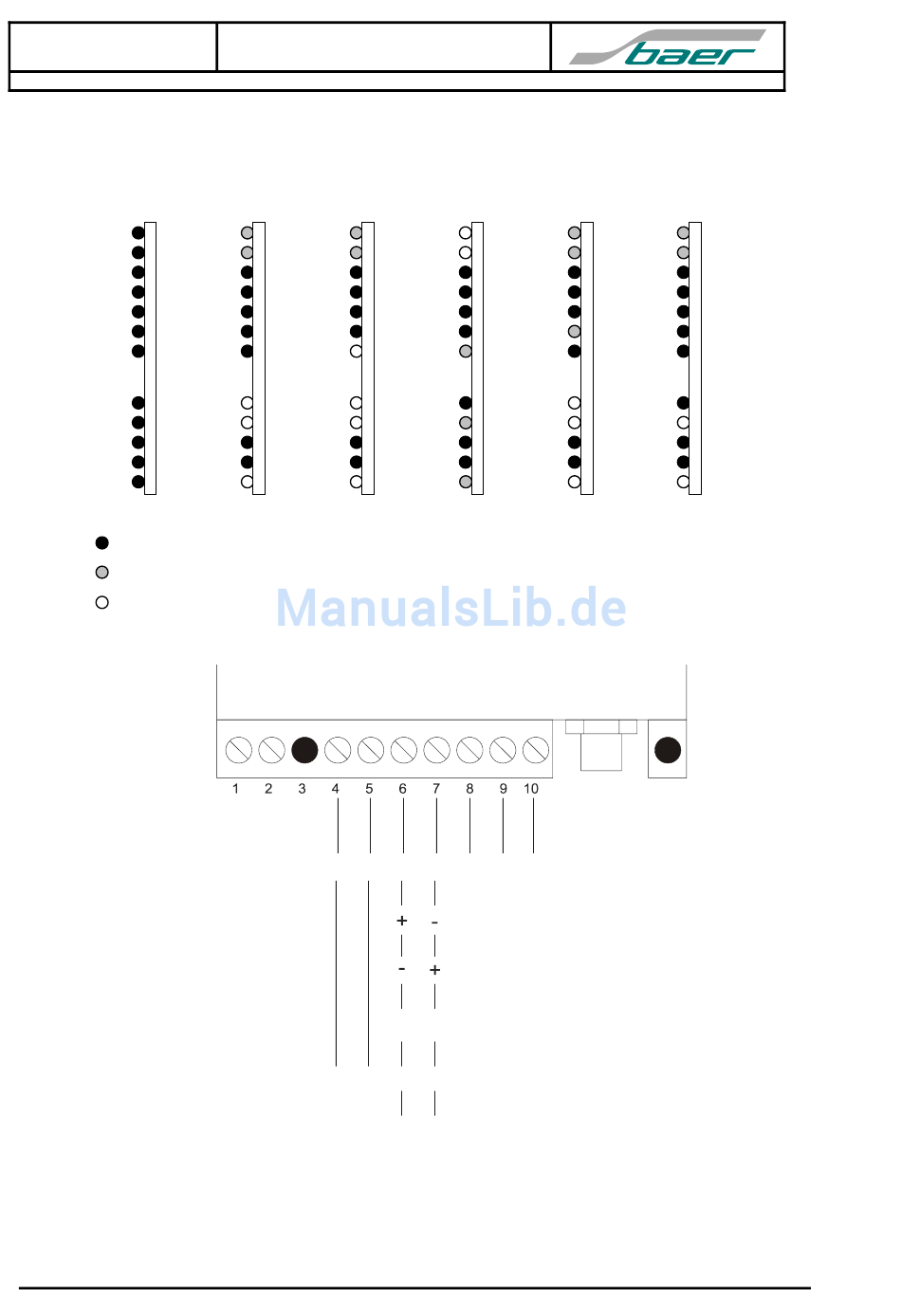

14. Positionen der Schnittstellenmodule
Die Schnittstellenmodule werden mit der Bauteilseite linksorientiert eingebaut und entsprechend der Skizze
verdrahtet. In folgender Darstellung befinden sich die Bauteile auf der linken Seite:
RS232
- Pin belegt, angeschlossen
- Pin belegt, nicht angeschlossen
- Pin frei
15. Klemmenbelegung
RS232
Schnittstelle
20mA
Schnittstelle
aktiv
20mA
Schnittstelle
passiv
RS485 -2
Schnittstelle
RS485 -4
Schnittstelle
M-Bus-
Schnittstelle
aktiv/passiv
Neben der Standardbelegung kann optional der DTR-Eingang als Meldeeingang zum Versenden einer
SMS verwendet werden. Dazu muss der Jumper von DTR auf UA gesetzt werden (s. Kapitel 10 ) und mit
der Parametriersoftware UniModSet/MetcomTSet die SMS-Funktion aktiviert werden.
UniMod GSM-3
Bedienungsanleitung
20mA akt.
20mA pas.
L
N
Netz
CTS RTS RxD TxD
B-
Z-
Y+
B-
M-Bus
RS485
M-Bus akt.
Antenne
GND
DTR
DCD
DSR
A+
A+
(Y - Z: Ausgang / B - A: Eingang)
M-Bus pas.
