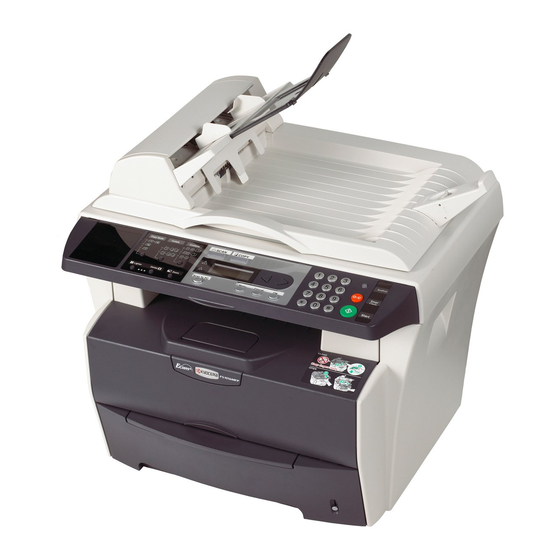

Inhaltszusammenfassung für Kyocera FS-1116MFP
- Seite 5 Telefon-Support. KYOlife plus enthält zusätzlich eine regelmäßige Überprüfung des Druckers durch einen Fachmann. Entscheiden Sie sich für mehr Sicherheit mit KYOlife oder KYOlife plus. Fragen Sie Ihren KYOCERA Businesspartner oder rufen Sie die KYOCERA INFO-LINE 0800/187187-7 an. Unter www.kyolife.de finden Sie nähere Informationen.
- Seite 6 KYOCERA Garantieübersicht Erweiterte Herstellergarantie für die ab Werk eingebauten Produkt Garantieerweiterung KYOLIFE Produkt Komponenten * Herstellergarantie optional erhältlich für 24 Monate 36 Monate Bildtrommel DK-110 FS-1016MFP Bring-In-Service 100.000 Seiten oder 36 Monate Vor-Ort-Austauschservice Entwicklereinheit DV-110 ab Kaufdatum (ab Kaufdatum des Gerätes)
- Seite 7 Lieber Kunde, Im Falle von technischen Fragen oder eventuell notwendiger Instandsetzungsarbeiten rufen Sie zur Wahrung Ihrer Garantieansprüche zuerst die KYOCERA Service Hotline an. Unsere Spezialisten helfen Ihnen gerne weiter und halten für Ihr Produkt, wenn nötig, das richtige Serviceangebot bereit.
- Seite 8 ❒ Ja, ich möchte an der Verlosung teilnehmen ❒ Bitte senden Sie mir regelmäßig kostenlose Informationen zu KYOCERA Produkten. Ich bin damit einverstanden, dass meine Daten zwecks Versand der KYOCERA MITA Deutschland GmbH gewünschten Informationen im Rahmen der geltenden Datenschutz- bestimmungen gespeichert werden.
-
Seite 9: Österreich
Herzlichen Glückwunsch Sie haben sich für einen ECOLaser-Drucker FS-1016 MFP oder FS-1116 MFP von KYOCERA entschieden. Die ECOLaser-Drucker zeichnen sich durch eine besonders langlebige und umweltfreundliche Technologie aus. Sie brauchen außer Toner keine weiteren Verbrauchsmaterialien. Bei regelmäßiger Pflege und Reinigung wird das Multifunktionsgerät Ihnen über viele Jahre hinweg zuverlässig ausgezeichnete Ausdrucke... - Seite 10 Einführung-II...
-
Seite 11: Inhaltsverzeichnis
Allgemeine Informationen ............II Umweltaspekte ................III Langlebigkeit ................VI Garantie ..................VI Pflege ..................VI KYOCERA MITA Entsorgungskonzept ........VII Konventionen ................VIII Bedienung der Maschine ............IX Tipps zur optimalen Gerätenutzung ......... X 1 Geräteübersicht Geräteansicht ................1-2 Automatischer Vorlageneinzug .......... - Seite 12 Grundfunktionen ..............7-7 Erweiterte Funktionen ............7-15 Systemeinstellungen ............. 7-23 Adressbuch über Computer mit QLINK bearbeiten ... 7-27 8 QLINK QLINK ..................8-2 QLINK starten ................8-2 Der Abschnitt MFP-Schaltflächeneinstellung ....... 8-3 Der Abschnitt Kopierbetrieb ........... 8-5 Der Abschnitt Scanbetrieb ............8-7 9 Systemeinstellungen Allgemeine Einstellungen ............
-
Seite 13: Einleitung
Einleitung Dieses Handbuch ist in folgende Kapitel unterteilt: 1 Geräteübersicht In diesem Kapitel werden die einzelnen Geräteteile und deren Funktion beschrieben. 2 Vorbereitung In diesem Kapitel wird das Vorbereiten des Geräts, das Entfernen der Transportsicherungen und das Einlegen des Papiers erklärt. 3 Installation Dieses Kapitel erklärt die Installation der Treiber. -
Seite 14: Allgemeine Informationen
Allgemeine Informationen Das FS-1016MFP / FS-1116MFP ist ein KYOCERA ECO-Produkt der neuesten ECOSYS-Generation. ECOSYS steht für ECONOMY, ECOLOGY und SYSTEM PRINTING. Durch den Einsatz einer langlebigen OPC-Trommel sowie einer extrem langlebigen Entwicklereinheit und Fixiereinheit gibt es außer Toner keine weiteren Verbrauchsmaterialien mehr. Zudem wurden die Geräte recyclinggerecht konstruiert und sind emissionsarm. -
Seite 15: Umweltaspekte
Der Energieverbrauch und die Geräuschentwicklung sind sehr gering. Bedenkliche Schadstoffbelastung in Innenräumen und die Verwendung umweltbelastender Stoffe in den Materialien werden vermieden. Das gilt für den Einsatz mit KYOCERA Originaltoner. Geräte, die mit dem Blauen Engel ausgezeichnet sind, müssen in den Dokumentationen folgende Hinweise enthalten: Elektronische Neugeräte geben in den ersten Tagen flüchtige Verbin-... - Seite 16 Im Rahmen des Energy Star Program wird der Einsatz von Umweltpapier gefördert. Welche Umweltpapiere für das Gerät geeignet sind, erfahren Sie bei Ihrem KYOCERA Business Partner. Dieses Produkt wurde sowohl im Hinblick auf die Benutzung als auch die Entsorgung unter Umweltgesichtspunkten konzipiert.
-
Seite 17: Langlebigkeit
FCKW – Die Produktionsstätten der KYOCERA MITA Corporation in Japan und China verwenden seit dem 1.1.1993 kein FCKW (Fluorchlorkohlenwasserstoff) mehr zur Herstellung elektronischer Geräte. Es finden auch keine Bauteile aus Selen oder Cadmium Verwendung. Chlorfreies Papier – Dieses Handbuch wurde auf chlorfrei gebleichtem Papier gedruckt. -
Seite 18: Garantie
Produkte zu gewährleisten, ist die regelmäßige Pflege des Gerät erforderlich. Beachten Sie bitte die Pflegehinweise im Kapitel 9. KYOCERA MITA Entsorgungskonzept KYOCERA bietet in Deutschland bereits seit dem 1.12.1991 ein um- fangreiches Entsorgungskonzept an. Das deutsche Entsorgungskon- zept sieht mittlerweile die Rücknahme, Verwertung oder umwelt- gerechte Entsorgung der unterschiedlichsten Produkte vor. -
Seite 19: Verwertung Von Kyocera Verbrauchsmaterialien
Gerät – Die Rückgabe von allen KYOCERA Geräten ist über den KYOCERA Business Partner möglich. Für das Recycling des Geräts wird eine Entsorgungspauschale zu Tagespreisen erhoben. Das Gerät wird in die einzelnen Bestandteile zerlegt. Verwertung und Entsorgung – Die zur Verwertung zurückgegebenen Geräte, Trommeln, Entwicklereinheiten, Fixiereinheiten, Tonerbehälter... -
Seite 20: Konventionen
Konventionen In diesem Handbuch gelten folgende Konventionen Konventionen Beschreibung Beispiel Kursivdruck Zur Hervorhebung Die obere Abdeckung schließen. eines zentralen Begriffes, einer Aussage oder einer Meldung. Fettdruck Zur Hervorhebung Die Taste [...] zweimal drücken. eines zentralen Begriffes, einer Aussage oder einer Meldung. -
Seite 21: Bedienung Der Maschine
Bedienung der Maschine Die Bedienung der Maschine erfolgt menügesteuert. Dies ist recht komfortabel, jedoch muss man die Bedienlogik verstehen. Diese kurze Anleitung erklärt die Anwendung der Menüstruktur. Hier ein Beispiel für einen Menüverlauf und dessen Funktion: [Menü] Steht für die zu betätigende [Taste] auf der Tastatur. oder Die Pfeiltaste betätigen, bis „1. -
Seite 22: Tipps Zur Optimalen Gerätenutzung
Tipps zur optimalen Gerätenutzung Zoom-Modus Kopiermodus auswählen EcoPrint-Modus Kopien auf die gewünschte Größe Fotos scharf wiedergeben Tonerverbrauch reduzieren zwischen 25 und 400 % vergrößern/verkleinern 25 % 400 % Mehrfachnutzen (Kombinieren) Sortieren Wahl der Anzeigesprache Eine Kopie aus zwei oder vier Automatisch sortieren Der Anwender kann die Sprache Originalen erstellen... -
Seite 23: Geräteübersicht
1 Geräteübersicht In diesem Kapitel werden die einzelnen Geräteteile und deren Funktion beschrieben. Geräteansicht Automatischer Vorlageneinzug Bedienfeld Display... -
Seite 24: Geräteansicht
Geräteansicht Scaneinheit Tonerbehälter Entwicklereinheit Vordere Abdeckung Trommeleinheit Papierkassette Manuelle Zufuhr Transportsicherung Vorlagenglas Originalformat-Markierungen Ausgabefach Bedienfeld Papieranschlag Originalabdeckung... -
Seite 25: Automatischer Vorlageneinzug
Geräteübersicht USB-Anschluss Netzschalter Hintere Abdeckung Anschluss, Netzkabel Automatischer Vorlageneinzug Originalablage Ausgabefachverlängerung Auswurfablage für Originale Originalführungen Linke Abdeckung... -
Seite 26: Bedienfeld
Bedienfeld FS-1116MFP Kopiermodus N auf 1 Scannen Kopieren Faxen Sortieren EcoPrint Stopp/ Wahlwiederholung/ Löschen Pause Adressbuch Umsch. Scan to PC Menü Abbrechen Heller Dunkler Zoom Qualität Helligkeit Hörer Start Auflegen 12 13 FS-1016MFP N auf 1 12 13 Taste [Kopiermodus]... -
Seite 27: Display
Geräteübersicht Display Im Display des Bedienfelds werden angezeigt: • Statusinformationen – die nachstehend aufgelisteten Meldungen, die während des normalen Betriebs angezeigt werden. • Fehlercodes – wenn ein Bedienereingriff erforderlich ist. Weiteres hierzu siehe Wartungs- und Fehlermeldungen auf Seite 10-4. Statusinformationen Meldung Bedeutung Das Gerät befindet sich in der Aufwärmphase und ist noch nicht... -
Seite 29: Vorbereitung
2 Vorbereitung In diesem Kapitel wird das Vorbereiten des Geräts, das Entfernen der Transportsicherungen und das Einlegen des Papiers erklärt. Transportsicherung entfernen Vorlageneinzug installieren Tonerbehälter installieren Papier einlegen Bevor das Papier eingelegt wird ............ 2-5 Papier in die Kassette einlegen ............. 2-5 Manuelle Zufuhr................ -
Seite 30: Transportsicherung Entfernen
Transportsicherung entfernen Öffnen Sie den Vorlageneinzug. Entriegeln Sie die Transportsicherung. Die Scaneinheit durch Drücken des Hebels schließen. Vorlageneinzug installieren Befestigen Sie die Originalablage. Befestigen Sie die Originalführungen. Vorbereitung... -
Seite 31: Tonerbehälter Installieren
Tonerbehälter installieren Scaneinheit öffnen. Vordere Abdeckung öffnen. Den neuen Tonerbehälter auspacken. Den Behälter in horizontaler Haltung schütteln, um den Toner gleichmäßig zu verteilen. Den Verschlussstreifen vom Tonerbehälter entfernen. Den neuen Tonerbehälter in den Drucker einsetzen. Fest auf die mit PUSH HERE gekennzeichneten Stellen am Tonerbehälter drücken, bis ein Klicken zu hören ist. - Seite 32 Freigabehebel A verriegeln. Die vordere Abdeckung schließen. Die Scaneinheit durch Drücken des Hebels schließen. ¾ Anschließend den Tonerzähler zurücksetzen. Siehe Toner installieren auf Seite 9-3. ACHTUNG Wenn dies nicht erfolgt, kann das Gerät nicht die korrekte Steuerung für die Hauptladeeinheit einrichten, und es könnte zu Einbußen bei der Druckqualität kommen.
-
Seite 33: Papier Einlegen
Papier einlegen Bevor das Papier eingelegt wird Das Papier mit der Seite nach oben in die Kassette einlegen, die auch in der Verpackung nach oben weist. Hinweis Papier nach Anleitung einstellen, wenn die Ausrich- tung festgelegt wird. Wird ein neues Papierpaket geöffnet, das Papier vor dem Einlegen unbedingt auffächern. - Seite 34 Die Position der Breitenführungen (an der linken und rechten Seite der Papierkassette) anpassen. Die Freigabetaste an der linken Führung betätigen und beide Führungen an die Position für das verwendete Papierformat schieben. Hinweis Die Papierformate sind an der Kassette markiert. Bei Verwendung von Papier der Formate Folio oder Oficio II den grünen Anschlag von der Längenführung entfernen und an der vorgesehenen Position auf der Längenführung...
-
Seite 35: Manuelle Zufuhr
Manuelle Zufuhr Papier in der manuellen Zufuhr wird automatisch eingezogen, wobei die Papierkassette ignoriert wird. Die Papierkassette herausziehen, um auf die manuelle Zufuhr zugreifen zu können. Die manuelle Zufuhr nach oben und heraus ziehen. Das Vorderteil der manuellen Zufuhr herausziehen. Die Kassette zurück in den Drucker schieben. - Seite 36 Umschläge mit der Vorderseite nach oben so einlegen, dass die rechte Kante zuerst eingezogen wird. Hinweis Vor dem Erwerb von Umschlägen stets mehrere Muster ausdrucken, um sicherzustellen, dass die Druckqua- lität den Erwartungen entspricht. Wichtig Das Papier bis zum Anschlag in das Fach einschie- ben.
-
Seite 37: Manuelles Duplex
Manuelles Duplex Die Funktion Manuelles Duplex verwenden, wenn auf beiden Seiten des Papiers gedruckt werden soll. Bei der Funktion Manuelles Duplex immer nur ein Blatt in die manuelle Zufuhr einlegen. Ein Blatt in die manuelle Zufuhr mit dem Schriftbild nach oben einlegen und zuerst die Vorderseite drucken. -
Seite 38: Papierformat Auswählen
Papierformat auswählen Nach dem Einlegen des Papiers, muss das Format registriert werden. Folgende Formate können verwendet werden: A4, Letter, Legal, A5, B5, Oficio II, Executive, Statement, Folio, B6, A6, ISO B5, Umschlag C5, Umschlag #10, Umschlag DL, Umschlag #9, Monarch, Umschlag #6, 16K Zugreifen auf 12. -
Seite 39: Installation
3 Installation Dieses Kapitel erklärt die Installation der Treiber. Kabelanschlüsse USB-Anschluß ................3-2 Netzkabel anschließen ..............3-2 Gerät einschalten................3-2 Software installieren Benutzerdefinierte Installation ............3-7 Software entfernen................. 3-7 Installation... -
Seite 40: Kabelanschlüsse
Kabelanschlüsse Das FS-1016MFP / FS-1116 MFP kann über eine USB Schnittstelle direkt an den Computer angeschlossen werden. Diese ermöglicht zwei verschiedene Funktionen: • Das Drucken aus einem Windows PC • Das Scannen von einem Windows PC über den TWAIN Standard. Dies ermöglicht, den Scanner direkt aus einer Anwendung wie z.B. -
Seite 41: Software Installieren
Hinweis Falls das Dialogfeld Willkommen des Assistenten für die Suche nach neuen Hardwarekomponenten erscheint, auf Abbrechen klicken. Die CD-ROM (Product Library FS-1016MFP / FS-1116MFP) in das CD-ROM-Laufwerk einlegen. Nach dem Start des Installationsprogramms wird die Lizenzvereinbarung angezeigt. Hinweis Wird das Installationsprogramm nicht automatisch gestartet, über den Windows Explorer auf die CD-ROM... - Seite 42 Auf Sprache wählen klicken. Auf die gewünschte Sprache klicken. Auf Druckersoftware installieren klicken. Der Installationsassistent wird gestartet. Auf Weiter klicken. Express-Modus wählen und auf Weiter klicken. Installation...
- Seite 43 µ Die gewählten Einstellungen werden nochmals angezeigt. Bestätigen Sie die Eingaben durch Drücken von Installieren. Das Installationsprogramm installiert die Software. Hinweis Wenn bei der Softwareinstallation für Windows XP eine Warnung hinsichtlich eines unsignierten Gerätetreibers angezeigt wird, auf Installation fortsetzen klicken, um die Warnung zu umgehen und den Treiber zu installieren.
- Seite 44 ¹ Die automatische Hardwareerkennung von Windows XP installiert die Gerätetreiber für den Drucker und den Scanner. Bestätigen Sie Automatisch installieren, sobald Sie dazu aufgefordert werden. Nach Abschluss der Installation wird das Dialogfeld Installation erfolgreich abgeschlossen angezeigt. Auf Beenden klicken, um das Installationsprogramm abzuschließen und zum Hauptmenü...
-
Seite 45: Benutzerdefinierte Installation
Benutzerdefinierte Installation Bei der Option Benutzerdefinierter Modus kann der Benutzer die Installationsoptionen an seine Bedürfnisse anpassen. Die Schritte 1 bis 8 unter Software installieren auf Seite 3-3 ausführen. Die Option Benutzerdefinierter Modus wählen und auf Weiter klicken. Universal Serial Bus (USB) wählen und auf Weiter klicken. Die Softwarepakete für die Installation auswählen und die nicht gewünschten löschen. - Seite 46 Installation...
-
Seite 47: Kopierbetrieb
4 Kopierbetrieb In diesem Kapitel werden folgende Themen behandelt: Kopierbetrieb Originale in den automatischen Vorlageneinzug einlegen ..... 4-4 Dicke Originale auf das Vorlagenglas legen ........4-5 Zoom Standardzoom................4-6 Variabler Zoom................4-6 Sortier-Modus Kombinieren EcoPrint-Modus Kopierbetrieb... -
Seite 48: Kopierbetrieb
Kopierbetrieb Hinweise zur Anpassung der Standardeinstellungen des Geräts befinden sich unter Systemeinstellungen. Das Gerät einschalten. Nach Ablauf der Aufwärmphase erscheint auf dem Display eine Bereitschaftsanzeige. Die gewünschten Kopierfunktionen wählen. Auf [Kopiermodus] drücken, um den gewünschten Kopiermodus auszuwählen. Modus Beschreibung (Text- und Diese Option ist für Originale mit einem Fotomodus) Mix aus Text und Fotos vorgesehen. - Seite 49 Die Originalabdeckung öffnen und das Original mit dem Schriftbild nach unten an der linken hinteren Ecke des Vorlagenglases anlegen. Originalabdeckung öffnen. [Start] drücken. Der Kopiervorgang wird umgehend eingeleitet. Zum Abbrechen des Kopiervorgangs [Stopp/Löschen] drücken. Die fertig gestellten Kopien werden im Hauptausgabefach abgelegt. Kopierbetrieb...
-
Seite 50: Originale In Den Automatischen Vorlageneinzug Einlegen
Originale in den automatischen Vorlageneinzug einlegen Mithilfe des automatischen Vorlageneinzugs lassen sich mehrere Originale automatisch nacheinander einziehen und scannen. Wichtig Den automatischen Vorlageneinzug beim Transport des Geräts unbedingt geschlossen halten. Geeignete Originale • Ausschließlich Einzelblattoriginale verwenden • Papiergewicht: 60 bis 105 g/m² •... -
Seite 51: Dicke Originale Auf Das Vorlagenglas Legen
Sollen Originale im Format A4 verarbeitet werden, die Ausgabefachverlängerung herausziehen. Die Originale in der gewünschten Reihenfolge anordnen und mit dem Schriftbild nach oben auf die Originalablage legen. Das Original bzw. den Originalstapel bis zum Anschlag in den automatischen Vorlageneinzug einschieben. Dicke Originale auf das Vorlagenglas legen Originale, die nicht über den automatischen Vorlageneinzug kopiert werden können (Bücher, Zeitschriften etc.), sind über das Vorlagenglas... -
Seite 52: Zoom
Zoom Die Funktion Zoom dient dazu, vergrößerte oder verkleinerte Kopien zu 25 % erstellen. Dabei kann entweder ein fester Standardzoomfaktor ausgewählt oder ein variabler Zoomwert verwendet werden. Modus Beschreibung Standardzoom Dient zur Auswahl einer der festen Zoomfaktoren. 400 % Das Gerät unterstützt folgende Faktoren: Original 100 % Wie Papiergröße Letter - Statement 64%... -
Seite 53: Sortier-Modus
Sortier-Modus Mehrere Originale können bei Bedarf als sortierte Kopiengruppe ausgegeben werden. Originale Kopien Auf [Sortieren] drücken, um oder auszuwählen. Die gewünschte Anzahl Exemplare eingeben. Das Original auf das Vorlagenglas legen und [Start] drücken. Das erste Original wird jetzt gescannt. Das gescannte Original gegen das nächste Original austauschen und [Start] drücken. -
Seite 54: Kombinieren
Kombinieren Die Schriftbilder von zwei oder vier Originalen können verkleinert und zusammen auf einer Seite ausgegeben werden. Modus Beschreibung Kopiert zwei Schriftbilder auf ein Blatt. Kopiert vier Schriftbilder auf ein Blatt. Kopiert ein Original auf ein Blatt. Hinweis In diesem Modus stehen die Sortier- und Zoomoptio- nen nicht zur Verfügung. -
Seite 55: Scanbetrieb
5 Scanbetrieb Dieses Produkt ermöglicht den Betrieb des Scanners aus einer TWAIN- oder Plugin-Software-Anwendung heraus. Da es sich bei dem Scanner- Treiber nicht um eine eigenständige Software handelt, muss dieser aus einer TWAIN-kompatiblen Anwendung heraus gestartet werden. Dann kann der Scanner-Treiber das Bild scannen und auf den PC laden. Der Befehl zum Starten des Scanner-Treibers kann bedingt durch verschiedene Anwendungen unterschiedlich sein. -
Seite 56: Benutzeroberfläche
Benutzeroberfläche Die TWAIN-Scan-Anwendung öffnen. Das Menü Datei erweitern und die Option Quelle wählen auswählen. Wenn der Befehl Quelle auswählen im Menü Datei nicht zur Verfügung steht, im Benutzerhandbuch der Anwendung nachlesen, wie die TWAIN-Verbindung genutzt werden kann. Ein Dialogfeld, in dem die Scan-Quellen aufgelistet sind, wird angezeigt. -
Seite 57: Scan-Methode Auswählen
Scan-Methode auswählen Aus dem Dropdown-Menü Scan-Methode die gewünschte Scan- Methode auswählen. Modus Beschreibung Simplex/Mehrere Seiten Diese Einstellung verwenden, um den automatischen Vorlageneinzug beim Scannen von mehreren einzelnen Dokumenten zu verwenden. Flachbett Diese Einstellung verwenden, um das Vorlagenglas beim Scannen von einzelnen Seiten zu verwenden. -
Seite 58: Das Bild Optimieren
Scannen Auf Scannen klicken, um den Bereich mit den angegebenen Parametern zu scannen. Der für das Scannen ausgewählte Bereich kann durch Ziehen mit der Maus an den Cursorlinien bestimmt werden. Beenden Auf Beenden klicken, um den aktuellen Auftrag abzubrechen. Das Bild optimieren Helligkeit Dient zum Anpassen der Helligkeit oder Dunkelheit eines Bilds. -
Seite 59: Farbanpassung
Schärfen Auf die Schaltfläche Schärfen klicken, um ein Dropdown-Menü für die Schärfeeinstellung des gescannten Bilds zu öffnen. Mögliche Schärfeeinstellungen sind: Hell, Mehr, Schwer oder Extraschwer. Farbanpassung Auf die Schaltfläche Farbanpassung klicken, um die Schaltfläche für die Funktion Farbton, Sättigung und Helligkeit zu aktivieren. Hinweis Die Schaltfläche Erweiterte Einstellungen muss akti- viert sein, damit die Funktion Farbton, Sättigung und Helligkeit genutzt werden kann. -
Seite 60: Farbunterdrückung
Farbbalance Nach dem Klicken auf die Schaltfläche Farbbalance wird ein Dialogfeld angezeigt, in dem die Farben des Bilds so angepasst werden können, dass eine hohe Ähnlichkeit zum Original entsteht. Die Standardparameter werden zur Anpassung des Bilds verwendet. Die Werte können in die Textfelder Farbebene eingegeben oder mittels Ziehen an dem Regler (Pfeilsymbol) unter der Farbe justiert werden. - Seite 61 Scan-Einstellungen Die Registerkarte Scan-Einstellungen bietet die Möglichkeit, die gewählten Scan- Einstellungen in einer Datei zu speichern, eine vorhandene Datei zu laden oder zu löschen. Speichern einer Scan- In das Feld Dateiname einen Namen für die Einstellungsdatei Einstellungsdatei eingeben und auf Speichern klicken. Die Einstellungen werden gespeichert.
- Seite 62 Skalierung sperren Auf diese Schaltfläche klicken, wenn die Höhe und Breite der Ausgabe trotz gewähltem Scan-Format fest bleiben soll. Der Skalierungswert ändert sich automatisch, wenn diese Option angewendet und der ausgewählte Bereich gleichzeitig skaliert wird. Scanner-Informationen Auf die Informationsschaltfläche klicken, um ein Fenster mit Informationen zu Scanner und Treiber aufzurufen.
-
Seite 63: Druckbetrieb
6 Druckbetrieb In diesem Abschnitt werden die Anpassung der installierten Druckertreibereinstellungen und die Erstellung von Ausdrucken erklärt. Druckvoreinstellungen Registerkarte Grundeinstellungen ..........6-2 Registerkarte Papier ..............6-2 Registerkarte Layout..............6-2 Registerkarte Effekt ............... 6-3 Dokument drucken Manuelles Duplex Druckbetrieb... -
Seite 64: Druckvoreinstellungen
Druckvoreinstellungen Registerkarte Grundeinstellungen Ausrichtung Auswahl der Ausgabeausrichtung. Kopien Auswahl der gewünschten Druckexemplaranzahl. Falls bestimmte Sortierungen erforderlich sind, Sortieren auswählen. Bild Auswahl der gewünschten Druckqualität. Stellt die Helligkeit eines Ausdrucks ein. Die dunkelste Einstellung ist 7 und die hellste 1. Die 4 als normale Einstellung für die Helligkeit wählen. -
Seite 65: Dokument Drucken
Im Menü Datei der Anwendung die Option Drucken auswählen. Das Dialogfeld Drucken erscheint. Aus Dropdown-Liste den Druckernamen auswählen. Alle installierten Drucker sind hier aufgelistet. Das Druckermodell Kyocera FS-1016MFP / FS-1116MFP auswählen. Gewünschte Optionen auswählen, Anzahl der zu druckenden Exemplare angeben und, wenn mehrere Sortiersätze gedruckt werden sollen, Sortieren aktivieren. -
Seite 66: Manuelles Duplex
Manuelles Duplex Das FS1016MFP/FS1116MFP verfügt über einen Einzelblatteinzug. Dieser erlaubt das doppelseitige Bedrucken von Papier. In diesem Falle muss der Druckjob so gestartet werden, das zuerst die ungeraden Seiten gedruckt werden. Danach können die Blätter gedreht hintereinander in den Einzelblatteinzug gelegt werden. Danach werden die geraden Seiten gedruckt. -
Seite 67: Faxbetrieb (Nur Fs-1116 Mfp)
7 Faxbetrieb (nur FS-1116 MFP) In diesem Kapitel werden folgende Themen behandelt: Geräteübersicht des Fax-Systems Erstinstallation Grundfunktionen Erweiterte Funktionen 7-15 Systemeinstellungen 7-23 Adressbuch über Computer mit QLINK bearbeiten 7-27... -
Seite 68: Geräteübersicht Des Fax-Systems
Geräteübersicht des Fax-Systems Geräteansicht Die verschiedenen Bestandteile des FAX SYSTEMS sind nachfolgend beschrieben. Für weitere Informationen zu sonstigen Bestandteilen des Geräts siehe Geräteübersicht auf Seite 1-1. Bedienungsfeld Buchse für Telefon (nicht in allen Ländern) Originalabdeckung Leitungsanschlussbuchse (nur FS-1116 MFP) Vorlagenglas Betriebsschalter Druckablage Automatischer Vorlageneinzug... - Seite 69 Bedienungsfeld Nachfolgend beschriebene Tasten und Anzeigen werden benötigt, um Faxdokumente zu senden und zu empfangen. Informationen zu den Tasten und Anzeigen für weitere Funktionen siehe die Einführung. Normal Standard 06/12 20:52 Taste [Faxen] und Anzeige Taste [Start] Taste Zielwahltasten (1 bis 12) Taste Umschalttaste Zifferntasten...
-
Seite 70: Erstinstallation
Erstinstallation Datum und Uhrzeit einstellen Datum und Uhrzeit der Gerät-Uhr einstellen. Prüfen Sie, ob das eingestellte Datum und die Uhrzeit korrekt sind (sie werden für alle zeitversetzten Vorgänge benötigt). Wichtig Die Batterie für die integrierte Uhr ist wiederaufladbar. Das Gerät nicht unmittelbar nach dem Einstellen von Datum und Uhrzeit ausschalten. -
Seite 71: Sendebericht
42. Sendekopf aufrufen. Bei Unsicherheiten bezüglich der [Menü] Verwendung dieses Abfolgediagramms, siehe Bedienung der oder Maschine auf Seite Einleitung-IX. 4. Fax Standard [OK] Den Stationsnamen mit den Zifferntasten eingeben und die Taste oder [OK] drücken. 42. Sendekopf Die Faxnummer mit den Zifferntasten eingeben und die Taste [OK] [OK] drücken. -
Seite 72: Position Der Sendekopfzeile (Tti)
Anschlussart Nebenstelle auswählen, falls das Faxgerät an einer Nebenstellen- anlage verwendet wird. Hinweis Vor dem Anschließen des Faxgeräts an die Neben- stelle das Unternehmen kontaktieren, das die Nebenstellenan- lage eingerichtet hat, und nach der Einstellung fragen. Daran denken, dass manche Funktionen deaktiviert sein können, wenn das Faxgerät an die Nebenstelle angeschlossen ist. -
Seite 73: Grundfunktionen
Grundfunktionen Senden von Dokumenten Die grundsätzliche Vorgehensweise für den Faxversand von Dokumenten ist nachstehend beschrieben. [Faxen] drücken. Die Anzeige FAX leuchtet und das FAX System geht in den Faxmodus. Im Display erscheint die FAX-Bereitschaftsanzeige. Normal Standard 06/12 20:52 Die Vorlage in den automatischen Vorlageneinzug oder auf das Vorlagenglas legen. -
Seite 74: Übertragung Abbrechen
Die Empfängerfaxnummer mit den Zifferntasten eingeben. • drücken, um die eingegebene Nummer zu löschen. • [Wahlwiederholung/Pause] drücken, um beim Wählen der Faxnummer eine Pause von 2 Sekunden einzufügen. • [ ] auf den Zifferntasten drücken, um vorübergehend auf Tonwahl umzuschalten, wenn Impulswahl als Leitungsart ausgewählt ist. -
Seite 75: Dokumente Automatisch Empfangen
Dokumente automatisch empfangen Den automatischen Faxempfang auswählen, um das Faxgerät nur zum Faxen zu verwenden. In diesem Fall braucht der Benutzer bei eingehenden Faxnachrichten nicht einzugreifen. (Der automatische Faxempfang ist bei Lieferung standardmäßig ausgewählt.) Hinweis Den automatischen Faxempfang bei der Einstellung des Faxempfangsmodus auswählen. -
Seite 76: Bearbeiten Des Adressbuchs
Kurzwahl verwenden: [Faxen] drücken. [Adressbuch] drücken. Die zweiziffrige Kurzwahl (00-99) mit den Zifferntasten eingeben. Im Display erscheint der Empfängername. Hinweis [Abbrechen] drücken und anschließend erneut eine Kurzwahl eingeben, um den Empfänger zu ändern. Zum Wählen [Start] drücken. Suchen der Kurzwahl Kurzwahl suchen: [Faxen] drücken. - Seite 77 Speichern einer Zielwahl Faxnummer für eine Zielwahltaste (1-12) speichern: Hinweis Eine Zielwahl oder Gruppenwahl kann einer Zielwahlta- ste (1-6) zugeordnet werden. Die folgenden Anweisungen beach- ten, um die Belegung der Zielwahltaste zu ändern: 51. Zielwahl aufrufen. Bei Unsicherheiten bezüglich der [Menü] Verwendung dieses Abfolgediagramms, siehe Bedienung der oder...
- Seite 78 Ändern einer Kurzwahl Die folgenden Anweisungen beachten, um den/die für eine Kurzwahl gespeicherten Empfängernamen oder Faxnummer zu ändern oder die gespeicherte Kurzwahl zu löschen. Hinweis Die im Adressbuch gespeicherte Empfängerliste kann gedruckt werden. Weiteres hierzu siehe Drucken der Adressbuchliste auf Seite 7-13. 52.
- Seite 79 anzuzeigen. Den Buchstaben wiederholt drücken, bis der Zielempfänger erscheint. Hinweis Schritt 4 wiederholen, um Empfänger als Mitglied hinzuzufügen. Max. 50 Empfänger können registriert wer- den. Den Empfänger im voraus einer Zielwahl oder Kurz- wahl hinzufügen, um einen Empfänger einer Gruppenwahl hinzuzufügen.
-
Seite 80: Automatische Wahlwiederholung
Listenbeispiel ##-####### Faxadressbuch ##-####### Faxadressbuch GRUPPENWAHL ZIELWAHL KURZWAHL Wahlwiederholung Wahlwiederholung bedeutet das erneute Wählen der zuletzt gewählten Nummer. Automatische Wahlwiederholung Wenn die Gegenstelle besetzt ist, reagiert sie nicht auf den Übertragungsversuch. In diesem Fall wiederholt das FAX System die Wahl automatisch. Die automatische Wahlwiederholung wird vom Faxgerät selbsttätig, ohne manuellen Eingriff veranlasst. -
Seite 81: Erweiterte Funktionen
Erweiterte Funktionen Zeitversetzte Übertragung Ein Faxauftrag wird für die Übertragung zu einem späteren Zeitpunkt vorbereitet. Im nachstehenden Beispiel wird die Faxübertragung von Dokumenten zu einer bestimmten Uhrzeit programmiert. Wichtig Vorab unbedingt die Zeiteinstellung im FAX System überprüfen, bevor FAXE gesendet werden. Zur Einstellung der Uhrzeit siehe Datum und Uhrzeit einstellen auf Seite 7-4. -
Seite 82: Manuelle Faxübertragung
62. Rundsenden aufrufen. Bei Unsicherheiten bezüglich der [Menü] Verwendung dieses Abfolgediagramms, siehe Bedienung der oder Maschine auf Seite Einleitung-IX. 6. Fax Optionen [OK] Die Empfängerfaxnummer mit den Zifferntasten eingeben. oder Hinweis Die Faxnummer des Empfängers kann mit der 62. Rundsenden Ziel-, Kurz- oder Gruppenwahl eingegeben werden. -
Seite 83: Manueller Faxempfang
Dokumente nach Sprechkontakt mit dem Empfänger senden Diesen Modus für den Sprechkontakt mit dem Empfänger vor dem Senden von Dokumenten verwenden oder wenn die Gegenstelle die Einstellungen des Faxempfangs manuell ändern muss. Die Vorlagen in den Originaleinzug oder auf das Vorlagenglas legen. -
Seite 84: Automatische Fax/Tel-Umschaltung
Automatische FAX/TEL-Umschaltung Dieser Empfangsmodus empfiehlt sich, wenn ein Telefon und das Faxgerät an ein und diesselbe Telefonleitung angeschlossen sind. In diesem Fall werden Faxnachrichten automatisch empfangen. Bei eingehenden Telefongesprächen klingelt das Telefon. Wichtig Damit Telefongespräche angenommen werden können, muss ein externes Telefon an das Faxgerät angeschlossen sein. Gebühren fallen für den Sender (die Gegenstelle) an, sobald das Telefon zu einer bestimmten festgelegten Uhrzeit klingelt, selbst wenn der Empfänger das Gespräch nicht annimmt. -
Seite 85: Abruf-Empfang
Abruf-Empfang Beim Abrufempfang wird die Faxübertragung vom Empfänger und nicht vom Sender eingeleitet. Der Empfänger kann das Faxdokument zu einem ihm angenehmen Zeitpunkt abrufen. Nur der Abruf-Empfang ist für dieses Faxgerät verfügbar. Die Abruf- Übertragung kann nicht verwendet werden. Hinweis Es kann nur eine Partei für den Abruf-Empfang ange- geben werden. -
Seite 86: Faxempfang Von Bestimmten Nummern Ablehnen
Deaktivieren der Speicherweiterleitung 414. Weiterleiten aufrufen. Bei Unsicherheiten bezüglich der [Menü] Verwendung dieses Abfolgediagramms, siehe Bedienung der oder Maschine auf Seite Einleitung-IX. 4. Fax Standard [OK] [OK] drücken, während Aus durch OK angezeigt wird. Die oder Bereitschaftsanzeige erscheint und die Speicherweiterleitung wird 414. -
Seite 87: Verwalten Von Aufträgen Im Speicher
Ablehnen, wenn keine Faxnummer gespeichert oder drücken, um Leere ID ablehn. anzuzeigen, und [OK] drücken. oder drücken, um Ein oder Aus auszuwählen, und die Taste [OK] drücken. Die Bereitschaftsanzeige erscheint. Hinweis Ein auswählen, um Faxdokumente von Sendern ohne registrierte Faxnummer abzulehnen. Drucken der Faxablehnungsliste Faxablehnungsliste drucken: 3. - Seite 88 Listenbeispiel ##-####### Jobliste Löschen eines Jobs im Speicher Löschen eines im Speicher wartenden Jobs Hinweis Die Jobs im Speicher drucken, um die im Speicher abgelegten FAX-Jobs zu überprüfen. Für detaillierte Informatio- nen siehe Drucken der Jobs im Speicher auf Seite 7-21. Datei löschen auf Seite 7-26 durchführen, um alle im Speicher abge- legten Jobs zu löschen.
-
Seite 89: Systemeinstellungen
Systemeinstellungen Empfangsart Das Faxgerät verfügt über die folgenden Faxempfangsmodi. Den gewünschten Modus entsprechend auswählen. Einstellungswert Empfangsmodus Automatische FAX/TEL-Umschaltung Autom. (siehe Seite 7-18) Automatischer Faxempfang (siehe Seite 7-9) FAXEN Manueller Faxempfang (siehe Seite 7-17) Manuell 45.Empfangsmodus aufrufen. Bei Unsicherheiten bezüglich der [Menü] Verwendung dieses Abfolgediagramms, siehe Bedienung der oder... -
Seite 90: Einstellung Der Lautstärke
Bildqualität und Helligkeit Auswählen des Standardwerts für Bildqualität und Helligkeit Position Einstellungswert Beschreibung Standard- 47.Send- auflösung Standard, Fein, einstellungen für S-Fein, Foto Bildqualität Standard- 48.Helligkeit Dunkel, Normal, einstellungen für Hell Helligkeit Hinweis Weiteres zur Bildqualität und Helligkeit siehe Senden von Dokumenten auf Seite 7-7. 4.Fax Standard aufrufen. -
Seite 91: Journalausdruck
Sendebericht Ausgeben des Berichts nach der Übertragung, um darüber zu informieren, ob die Übertragung korrekt erfolgt ist. Einstellungswert Beschreibung Drucken der Kommunikationsdetails nach jeder Übertragung Drucken eines Berichts, nur nachdem Fehler Fehler aufgetreten sind bzw. die Übertragung abgebrochen wurde. Kein Bericht wird gedruckt. 410.Sendebericht aufrufen. -
Seite 92: Grundeinstellungen
Berichtsbeispiel ##-####### Journal Anschlussart Nebenstelle auswählen, falls das Faxgerät an einer Nebenstellen- anlage verwendet wird. Hinweis Vor dem Anschließen des Faxgeräts an die Nebenstelle das Unternehmen kontaktieren, das die Nebenstellenanlage ein- gerichtet hat, und nach der Einstellung fragen. Daran denken, dass manche Funktionen deaktiviert sein können, wenn das Fax- gerät an die Nebenstelle angeschlossen ist. -
Seite 93: Adressbuch Über Computer Mit Qlink Bearbeiten
416.Faxwartung aufrufen. Bei Unsicherheiten bezüglich der [Menü] Verwendung dieses Abfolgediagramms, siehe Bedienung der oder Maschine auf Seite Einleitung-IX. 4. Fax Standard [OK] oder drücken, um die Position auszuwählen, die bearbeitet oder werden soll, und [OK] drücken. 416. Faxwartung Hinweis Wenn Datei löschen ausgewählt wird, [OK] [OK] erneut drükken, um alle Sende-/Empfangsdokumente im Speicher zu löschen. -
Seite 94: Registerkarte Beschreibung
Die Registerkarte der zu bearbeitenden Wahl auswählen und einen Empfänger registrieren. Informationen zum Registrieren eines Empfängers siehe entsprechende Wahl. Registerkarte Beschreibung Erläuterung Zielwahl Speichern einer Zielwahl Seite 7-29 Kurzwahl Speichern einer Kurzwahl Seite 7-30 Gruppenwahl Speichern einer Gruppenwahl Seite 7-31 Auf Heraufladen klicken, wenn der Bearbeitungsvorgang abgeschlossen ist. - Seite 95 Dialogfeld „Zielwahl“ Registrieren einer Zielwahl Num. Position Beschreibung Zielwahlliste Anzeigen der Zielwahlliste (1-12). Mit der rechten Maustaste auf die Nummer klicken, die bearbeitet werden soll, und auf Bearbeiten klicken. Andernfalls auf die Nummer doppelklicken, um das Dialogfeld Zielwahl bearbeiten anzuzeigen. Bearbeiten Mit der rechten Maustaste auf die Nummer klicken, die angezeigt...
- Seite 96 Dialogfeld „Kurzwahl“ Registrieren einer Kurzwahl Num. Position Beschreibung Kurzwahlliste Zeigt die Kurzwahlliste (00-99) an. Mit der rechten Maustaste auf die Nummer klicken, die bearbeitet werden soll, und auf Bearbeiten klicken. Andernfalls auf die Nummer doppelklicken, um das Dialogfeld Kurzwahl bearbeiten anzuzeigen. Bearbeiten Mit der rechten Maustaste auf die Nummer klicken, die angezeigt...
- Seite 97 Dialogfeld „Gruppenwahl“ Eine Gruppenwahl wird registriert. Num. Position Beschreibung Dropdown-Liste Gruppenwahl (1-6) kann aus der „Gruppenwahl“ Dropdown-Liste ausgewählt werden. Mitgliederliste Anzeigen der Mitglieder einer Gruppe. Max. 50 Mitglieder können einer Gruppe hinzugefügt werden. [*] bedeutet Zielwahl und [#] bedeutet Kurzwahl. Mit der rechten Maustaste klicken und Hinzufügen auswählen oder doppelklicken, um das Dialogfeld Kurzwahl zu Gruppenwahl...
- Seite 98 7-32...
-
Seite 99: Qlink Qlink
8 QLINK QLINK ist ein Dienstprogramm, mit dem ein Anwender mit wenigen Mausklicks auf viele der meist genutzten Scananwendungen zugreifen kann. In diesem Kapitel werden folgende Themen behandelt: QLINK QLINK starten Der Abschnitt MFP-Schaltflächeneinstellung Die Schaltfläche „Scan to PC“ auf dem Bedienfeld nutzen.... 8-3 Die Schaltfläche „Scan to PC“... -
Seite 100: Qlink Starten
QLINK Durch die Verwendung von QLINK entfällt das manuelle Starten spezieller Anwendungen. Dokumente können direkt in einen Ordner auf dem PC des Anwenders gescannt werden. QLINK bietet folgende drei Kategorien an Operationen: Der Abschnitt MFP-Schaltflächeneinstellung - Konfigurieren [Scan to PC] auf dem Bedienfeld. Der Abschnitt Kopierbetrieb - Erweiterte Kopierfunktionen wie z. -
Seite 101: Der Abschnitt Mfp-Schaltflächeneinstellung
Der Abschnitt MFP-Schaltflächeneinstellung Die Schaltfläche „Scan to PC“ auf dem Bedienfeld nutzen Durch die Nutzung der Funktion [Scan to PC] entfällt das manuelle Starten spezieller Anwendungen. Dokumente können direkt in einen Ordner auf dem PC des Anwenders gescannt werden. Das Original mit dem Schriftbild nach oben in den automatischen Vorlageneinzug oder mit dem Schriftbild nach unten auf das Vorlagenglas legen. - Seite 102 Auf eine der Anwendungen in der Liste und anschließend auf Bearbeiten klicken, um wie gezeigt das Dialogfeld Voreinstellungen aufzurufen: Programmpfad Auf die Schaltfläche Durchsuchen klicken, um den Computerpfad zu der ausführbaren Datei für die Anwendung anzugeben. Programmname Der ursprüngliche Name der Anwendung wird hier angezeigt. Programmname auf MFP-Anzeige Über diese Option kann ein Name für die Anwendung definiert werden, der auf dem Display angezeigt werden soll.
-
Seite 103: Der Abschnitt Kopierbetrieb
Der Abschnitt Kopierbetrieb Die drei Kopierschaltflächen in QLINK können angepasst werden, damit Anwender die in den Druckertreiber des Geräts integrierten Funktionen nutzen können (z. B. die Funktion Kombinieren) beim Einlegen von Originalen in den automatischen Vorlageneinzug)). Zum Kopieren eine der drei Schaltflächen in QLINK verwenden (siehe Abbildung). -
Seite 104: Scanner-Einstellung
Scanner-Einstellung Auf das Pfeilsymbol neben der Dropdown-Liste klicken, um aus den Originalbildtypen zu wählen(siehe Abbildung). Wenn der Inhalt des Originals aus rein fotografischen Elementen oder fotografischen Elementen mit wenig Text besteht, dann sollte für eine fotografisch-basierte Kopie Fotos als geeignete Option gewählt werden. -
Seite 105: Der Abschnitt Scanbetrieb
Der Abschnitt Scanbetrieb E-Mail senden Die Option E-Mail senden ermöglicht das direkte Scannen einer Seite oder eines Dokuments in die E-Mail-Anwendung Outlook Express (als Standard-Anlage). In QLINK auf E-Mail senden klicken, um die Originale in die E-Mail- Anwendung zu scannen. Hinweis Wenn Outlook Express nicht arbeitet, die Anwendung vor dem Anklicken der Schaltfläche E-Mail senden starten. - Seite 106 QLINK...
-
Seite 107: Systemeinstellungen
9 Systemeinstellungen In diesem Kapitel wird erläutert, welche Einstellungen erforderlich sind, um die allgemeinen Gerätefunktionen nutzen zu können. Allgemeine Einstellungen Anzeigesprache ................9-2 Sleep Modus .................. 9-2 Toner installieren................9-3 Warnton ..................9-3 Trommel zurücksetzen..............9-3 Trommelsteuerung................. 9-4 Eco Fixierer..................9-4 Kopierfunktion einrichten Standardeinstellungen ändern ............ -
Seite 108: Sparschaltung
Allgemeine Einstellungen Anzeigesprache Folgende Sprachen können für die Anzeige im Display gewählt werden: Englisch, Deutsch, Französisch, Italienisch, Spanisch, Holländisch, Dänisch, Schwedisch, Finnisch, Norwegisch, Portugiesisch, Russisch, Polnisch, Tschechisch, Ungarisch. Zugreifen auf 11. Sprache. [Menü] Bei Fragen zum Menüverlauf siehe Bedienung der Maschine auf oder Seite Einleitung-IX. -
Seite 109: Toner Installieren
Toner installieren Tonerzähler nach Auswechseln des Tonerbehälters zurücksetzen. Zugreifen auf 14. Tonerinstall. [Menü] Bei Fragen zum Menüverlauf siehe Bedienung der Maschine auf oder Seite Einleitung-IX. 1. Gerät allgmein oder drücken, um die Option Ein zu wählen. Anschließend [OK] auf [OK] drücken. Auf dem Display erscheint wieder die oder Bereitschaftsanzeige. -
Seite 110: Trommel Auffrischen
Trommel auffrischen Bei der Trommelauffrischung wird die Oberfläche der Trommel gereinigt. Wenn potentielle Druckqualitätsprobleme aufgetreten sind, sollte eine Trommelauffrischung durchgeführt werden. Siehe Allgemeine Richtlinien auf Seite 11-2. Zugreifen auf 18. Trommelauffr. [Menü] Bei Fragen zum Menüverlauf siehe Bedienung der Maschine auf oder Seite Einleitung-IX. -
Seite 111: Kopierfunktion Einrichten
Kopierfunktion einrichten Standardeinstellungen ändern Durch Anpassung der Standardwerte für häufig verwendete Funktionen lässt sich der Zeitaufwand für die Einrichtung dieser Funktionen zum Bedarfszeitpunkt auf ein Minimum reduzieren. Die nachfolgende Tabelle enthält alle Funktionen, für die eigene Standardwerte eingestellt werden können. Die werkseitigen Standardwerte sind mit einem Stern gekennzeichnet (*). -
Seite 112: Listenausdruck
Listenausdruck Die nachfolgende Tabelle zeigt, welche Listen zur Auswahl stehen: Option Beschreibung 31. Konfiguration Liste der Einstellungen und Standards für dieses Gerät 32. Menüplan Liste mit dem Menüsystem. 33. Zählerliste Anzahl der Kopien, Drucke, Scans. Zugreifen auf 3. Listenausdruck. [Menü] Bei Fragen zum Menüverlauf siehe Bedienung der Maschine auf oder Seite Einleitung-IX. -
Seite 113: 10 Wartung
10 Wartung In diesem Kapitel werden Wartung und Pflege des Geräts sowie das Auswechseln des Tonerbehälters beschrieben. Austausch des Tonerbehälters 10-2 Ladeeinheit und Ausrichtwalze reinigen 10-4 Reinigung des Geräts 10-7 Reinigung des automatischen Vorlageneinzugs 10-7 Vorlagen-Einzugsgummi austauschen 10-8 Transportsicherung 10-8 Wartung 10-1... -
Seite 114: Austausch Des Tonerbehälters
Austausch des Tonerbehälters Wenn der Tonerbehälter leer ist, muss er ausgetauscht werden. Der Starter-Tonerbehälter reicht für etwa 3.000 Druckseiten. Neue Tonerbehälter werden in zwei verschiedenen Kapazitäten angeboten: für 2.000 oder 6.000 Seiten (bei einer Tonerbedeckung von etwa 5 %). In der Anzeige des Geräts erscheinen in zwei Meldungen, wenn der Toner gewechselt werden muss: •... - Seite 115 Freigabehebel A in die Entriegelungsstellung bringen und Freigabehebel B nach rechts schieben; anschließend den Tonerbehälter herausziehen. Den alten Tonerbehälter in den mitgelieferten Plastikbeutel legen und vorschriftsmäßig entsorgen. Den neuen Tonerbehälter auspacken. Den Behälter in horizontaler Haltung schütteln, um den Toner gleichmäßig zu verteilen.
-
Seite 116: Ladeeinheit Und Ausrichtwalze Reinigen
Die vordere Abdeckung schließen. Die Scaneinheit durch Drücken des Hebels schließen. µ Anschließend den Tonerzähler zurücksetzen. Siehe Toner installieren auf Seite 9-3. ACHTUNG Wenn dies nicht erfolgt, kann das Gerät nicht die korrekte Steuerung für die Hauptladeeinheit einrichten, und es könnte zu Einbußen bei der Druckqualität kommen. Achtung Verletzungsgefahr: Beim Schließen der Scanein- heit darauf achten, dass die Finger nicht zwischen Scanein- heit und Hauptgerät geraten und gequetscht werden. -
Seite 117: Übertragungswalze
Die Entwicklereinheit zusammen mit dem Tonerbehälter aus dem Drucker nehmen. An den grünen Griffen die Trommeleinheit aus dem Gerät nehmen. VORSICHT Die Trommeleinheit ist lichtempfindlich. Die Trommeleinheit daher nie länger als 5 Minuten dem Licht aussetzen. Die Trommeleinheit auf eine saubere, flache Oberfläche legen. VORSICHT Die Trommeleinheit niemals hochkant stellen. - Seite 118 Die Trommeleinheit nach der Reinigung wieder einsetzen und die Führungen an beiden Enden nach den Schlitzen im Drucker ausrichten. Die Entwicklereinheit zusammen mit dem Tonerbehälter wieder in das Gerät einsetzen. µ Die vordere Abdeckung schließen. ¸ Die Scaneinheit durch Drücken des Hebels schließen. ACHTUNG Verletzungsgefahr: Beim Schließen der Scan- einheit darauf achten, dass die Finger nicht zwischen Scan-...
-
Seite 119: Reinigung Des Geräts
Reinigung des Geräts ACHTUNG Aus Sicherheitsgründen das Gerät vor der Durch- führung von Reinigungsmaßnahmen stets vom Netz trennen. Zur Reinigung des Geräts ein weiches, mit Alkohol oder einem milden Reinigungsmittel angefeuchtetes Tuch verwenden. Den automatischen Vorlageneinzug öffnen und den grauen Bereich wie in der Abbildung gezeigt abwischen. -
Seite 120: Vorlagen-Einzugsgummi Austauschen
Vorlagen-Einzugsgummi austauschen Nachdem etwa 50.000 Seiten über den automatischen Vorlageneinzug gescannt wurden, ist das Druck-Einzugsgummi möglicherweise verschlissen. Dies kann zu Problemen mit dem Einzug führen. In diesem Fall sollte das Einzugsgummi unbedingt ausgetauscht werden. Ein neues Einzugsgummi ist über den Vertragspartner oder einen autorisierten Kundendienstpartner zu beziehen. -
Seite 121: 11 Störungsbeseitigung
11 Störungsbeseitigung In diesem Kapitel werden mögliche Fehlerquellen und deren Lösung beschrieben. Allgemeine Richtlinien 11-2 Wartungs- und Fehlermeldungen 11-4 Papierstau 11-5 Ausgabefach und hintere Abdeckung...........11-5 Papierkassette ................11-7 Manuelle Zufuhr................11-8 Innerhalb des Geräts ..............11-11 Automatischer Vorlageneinzug ...........11-13 FAX-System (Nur FS-1116 MFP) 11-14 Störungsbeseitigung 11-1... -
Seite 122: Allgemeine Richtlinien
Allgemeine Richtlinien Die nachfolgende Tabelle enthält einige allgemeine Lösungen für mögliche Probleme, die bei Einsatz des Geräts auftreten und vom Benutzer gegebenenfalls selbst behoben werden können. Es wird empfohlen, zunächst die hier beschriebenen Maßnahmen zur Fehlerbehebung zu treffen, bevor die Kontaktaufnahme mit dem Kundendienst erfolgt. - Seite 123 Symptom Prüfen Korrekturmaßnahme Siehe Schwarze oder weiße Koronadraht verschmutzt? Koronadraht reinigen. Seite 10-4 Streifen auf den Kopien. Ladeeinheit-Reiniger in Druckeinheit entfernen und Seite 10-4 Ausgangsposition (CLEANER Ladeeinheit-Reiniger in die HOME POSITION)? Ausgangsposition schieben. Ist das Belichtungsglas schmut- Das Belichtungsglas reinigen. Seite 10-7 zig (bei Einsatz des automa- Mithilfe der Scanfehlerunter-...
-
Seite 124: Wartungs- Und Fehlermeldungen
Wartungs- und Fehlermeldungen Wenn im Gerätedisplay eine der folgenden Meldungen angezeigt wird, die entsprechenden Schritte unternehmen. Meldung Maßnahme Siehe Die Scaneinheit ist geöffnet. Die Scaneinheit schließen. — Scanner zumachen Die vordere Abdeckung ist geöffnet. — Klappe vorne auf Die Abdeckungen vollständig schließen. Klappe schließen Der Gerätespeicher ist voll. -
Seite 125: Papierstau
Papierstau Tritt ein Papierstau auf, wird der Kopier-/Druckvorgang unterbrochen. Das Gerät eingeschaltet lassen und das gestaute Papier entfernen. ACHTUNG Vorsicht beim Umgang mit der Ladeeinheit – Hoch- spannung! Bei unsachgemäßer Vorgehensweise besteht Strom- schlaggefahr. Die Fixiereinheit ist sehr heiß. Bei Arbeiten in diesem Gerätebereich ist besondere Vorsicht geboten. - Seite 126 Die Scaneinheit durch Drücken des Hebels schließen. Der Fehler wurde behoben. ACHTUNG Verletzungsgefahr: Beim Schließen der Scan- einheit darauf achten, dass die Finger nicht zwischen Scan- einheit und Hauptgerät geraten und gequetscht werden. 11-6 Störungsbeseitigung...
-
Seite 127: Papierkassette
Papierkassette Kassette herausziehen. Teilweise eingezogenes Papier entfernen. Darauf achten, dass das Papier richtig eingelegt ist. Papier gegebenenfalls neu einlegen. Die Kassette wieder vollständig einschieben. Scaneinheit öffnen. Vordere Abdeckung öffnen. Die vordere Abdeckung schließen. Die Scaneinheit durch Drücken des Hebels schließen. Der Fehler wurde behoben. -
Seite 128: Manuelle Zufuhr
ACHTUNG Verletzungsgefahr: Beim Schließen der Scan- einheit darauf achten, dass die Finger nicht zwischen Scan- einheit und Hauptgerät geraten und gequetscht werden. Manuelle Zufuhr Sämtliches Papier aus der manuellen Zufuhr nehmen. Wichtig Keinesfalls versuchen, Papier zu entfernen, das be- reits teilweise zugeführt wurde. Mit Schritt 2 fortfahren. Scaneinheit öffnen. - Seite 129 An den grünen Griffen die Trommeleinheit aus dem Gerät nehmen. VORSICHT Die Trommeleinheit ist lichtempfindlich. Die Trommeleinheit daher nie länger als 5 Minuten dem Licht aussetzen. Gestautes Papier, das bereits von den Walzen erfasst worden ist, in der üblichen Laufrichtung des Papiers herausziehen. Hat das Papier die metallene Ausrichtwalze noch nicht erreicht, kann es von der manuellen Zufuhr her entnommen werden.
- Seite 130 ¾ Die vordere Abdeckung schließen. µ Die Scaneinheit durch Drücken des Hebels schließen. ACHTUNG Verletzungsgefahr: Beim Schließen der Scan- einheit darauf achten, dass die Finger nicht zwischen Scan- einheit und Hauptgerät geraten und gequetscht werden. ¸ Die manuelle Zufuhr erneut befüllen. 11-10 Störungsbeseitigung...
-
Seite 131: Innerhalb Des Geräts
Innerhalb des Geräts Scaneinheit öffnen. Vordere Abdeckung öffnen. Die Entwicklereinheit zusammen mit dem Tonerbehälter aus dem Drucker nehmen. An den grünen Griffen die Trommeleinheit aus dem Gerät nehmen. VORSICHT Die Trommeleinheit ist lichtempfindlich. Die Trommeleinheit daher nie länger als 5 Minuten dem Licht aussetzen. - Seite 132 Die Trommeleinheit wieder einsetzen und die Führungen an beiden Enden nach den Führungen im Drucker ausrichten. Die Entwicklereinheit zusammen mit dem Tonerbehälter wieder in das Gerät einsetzen. Die vordere Abdeckung schließen. Die Scaneinheit durch Drücken des Hebels schließen. ACHTUNG Verletzungsgefahr: Beim Schließen der Scan- einheit darauf achten, dass die Finger nicht zwischen Scan- einheit und Hauptgerät geraten und gequetscht werden.
-
Seite 133: Automatischer Vorlageneinzug
Automatischer Vorlageneinzug Sämtliche Originale aus der Originalablage entfernen. Die linke Abdeckung des automatischen Vorlageneinzugs öffnen. Das gestaute Original entfernen. Klemmt das Papier zwischen den Walzen fest oder kann das Papier nicht ohne Weiteres entfernt werden, zum nächsten Schritt übergehen. Das gestaute Original entfernen. Die linke Abdeckung wieder schließen. -
Seite 134: Fax-System (Nur Fs-1116 Mfp)
FAX-System (Nur FS-1116 MFP) VORSICHT vor dem AUSSCHALTEN Im Speicher des Faxgeräts befindliche Sendeaufträge, wie z. B. die zeitversetzte Übertragung, werden gelöscht, wenn das Faxgerät ausgeschaltet wird. Ein Bericht über verlorene Jobs wird automatisch gedruckt, wenn Jobs gelöscht werden. Den Bericht sorgfältig lesen und gelöschte Jobs prüfen. - Seite 135 Warnmeldungen Wenn im Gerätedisplay eine der folgenden Meldungen angezeigt wird, die nebenstehenden Korrekturmaßnahmen durchführen. Hinweis Wenn bei der Übertragung ein Kommunikationsfehler auftritt, wird auch der FAX-Sendebericht gedruckt. Auf Fehler- codes im FAX-Sendebericht prüfen. Für weitere Informationen siehe Fehlercodetabelle auf Seite 11-16. Für Informationen zum Drucken des FAX-Sendeberichts siehe Sendebericht auf Seite 7-25.
-
Seite 136: Fehlercodetabelle
Fehlercodetabelle Wenn ein Übertragungsfehler auftritt, wird einer der folgenden 6- ziffrigen Fehlercodes auf dem FAX-Sendebericht oder im Journal ausgedruckt. Anhand des Fehlercodes dann die Störungsbeseitigung einleiten. Fehlercode Fehlercodes (6-ziffrig) setzen sich wie folgt zusammen. 130100 Num. Thema Beschreibung 1 (6 Ziff.) Übertragung/Empfang 1xxxxx: Übertragung... -
Seite 137: Problem Und Korrekturmaßnahme
Fehlercode Fehlercodes siehe Tabelle unten. Fehlercode Problem und Korrekturmaßnahme Der Übertragungsvorgang wurde durch Drücken der Taste [Stopp/ xxxx01 Löschen] unterbrochen. Der Übertragungsvorgang wurde wegen Papierstau im 1xxx11 automatischen Vorlageneinzug unterbrochen. Das Originalpapier einlegen und den Sendevorgang wiederholen. Der Übertragungsvorgang wurde unterbrochen, weil die linke 1xxx12 Abdeckung des automatischen Vorlageneinzugs geöffnet ist. - Seite 138 11-18 Störungsbeseitigung...
-
Seite 139: 12 Technische Daten
12 Technische Daten Dieses Kapitel enthält die technischen Daten des FS-1016 MFP und FS-1116 MFP. Hinweis Änderungen an den technischen Daten sind jederzeit vorbehalten. Überblick 12-2 Kopierbetrieb 12-3 Scanbetrieb 12-3 Faxbetrieb (nur FS-1116 MFP) 12-4 Automatischer Vorlageneinzug 12-6 Umweltdaten 12-6 Zeichenliste 12-7 Liste für die Doppelzugriffsfunktion... -
Seite 140: Überblick
1 Blatt, 60g/m -163g/m Kapazität des Ausgabefachs 100 Blatt (Schriftbild nach unten) Aufwärmzeit Max. 25 Sekunden Speicher FS-1016MFP: 32 MB FS-1116MFP: 64 MB Umgebungsbedingungen Temperatur 10 bis 32,5°C Luftfeuchtigkeit 20 bis 80 % RH (Relative Luftfeuchtigkeit) Höhe Maximal 2.000 m Beleuchtung Max. -
Seite 141: Kopierbetrieb
Kopierbetrieb Option Spezifikation Kopiergeschwindigkeit Vorlagenglas (1:1) A4: 16 S./Min. A5: 10 S./Min. B5: 14 S./Min. Letter: 17 S./Min. Automatischer Vorlageneinzug A4: 12 S./Min. (1:1) A5: 10 S./Min. B5: 14 S./Min. Letter: 13 S./Min. Legal: 11 S./Min. Erste Kopie nach (1:1, A4) Vorlagenglas 12 ±... -
Seite 142: Faxbetrieb (Nur Fs-1116 Mfp)
Faxbetrieb (nur FS-1116 MFP) Position Beschreibung Desktop-Typ Kompatibilität Gruppe 3 Leitungsanforderungen Telefonleitung (PBX) Übertragungszeit Im 3-Sekunden-Bereich (d.h., zwischen 3 und 3,99999 Sekunden) (33.600 bit/s., ITU-T-Testvorlage Nr. 1, Speicherübertragung, ECM- Übertragung, Bildqualität: Standard, MMR, Nicht-TTI, Helligkeit: Normal) Modemgeschwindigkeit 33600/31200/28800/26400/24000/21600/19200/16800/14400/12000/ 9600/7200/4800/2400 bit/s. Codierverfahren MMR/MR/MH Fehlerkorrektur... -
Seite 143: Flussdiagramme Der Menüs (Faxbetrieb)
Flussdiagramme der Menüs (Faxbetrieb) 3.Listen-ausdruck 34.Journal 35.Adressbuch 36.Fax ablehnen 4.Fax Standard 41.Datum/Uhrzeit 42.Sendekopf Name: Fax: 43.Wahlverfahren 44.Ruftonzahl 45.Empfangsmodus 46.Kopfzeile 47.Sendauflösung 48.Helligkeit 49.Lautstärke 410.Sendebericht 411.Wiederwahl 412.Wahlabstand 413.Fußzeile 414.Weiterleiten Fax umleiten Ausdruck: 415.Anschlussart 416.Faxwartung Sendegeschwind. Empfangsgeschw. Zeige Geschwind. Codec deaktiv. Protokollbericht Datei löschen DRD-Muster 5.Adressbuch 51.Zielwahl... -
Seite 144: Automatischer Vorlageneinzug
= 37,8 dB (A) Schalldruckpegel an der Vorderseite) Im Betrieb: L = 52,0 dB (A) Im Ruhemodus: nicht messbar * gemäß der KYOCERA Garantiebedingungen, siehe www.kyoceramita.de **kalkuliert für eine Laufzeit von 36 Monaten. Angaben gemäß den Vorgaben des Blauen Engels RAL-UZ 114: Option... -
Seite 145: Zeichenliste
Zeichenliste Zum Eingeben von Zeichen siehe Tabelle unten. Kleinschreibung/ Taste Zeichen Großschreibung Kleinschreibung/ .,'?¿!¡"1-()@/:;_ Großschreibung Kleinschreibung abc2àáâãäåæç Großschreibung ABC2ÆÇ Kleinschreibung def3èéêëð Großschreibung DEF3Ð Kleinschreibung ghi4ìíîï Großschreibung GHI4 Kleinschreibung jkl5 £¢ Großschreibung JKL5 £¢ Kleinschreibung mno6ñòóôõöøœ Großschreibung MNO6ØŒ Kleinschreibung pqrs7ß$ Großschreibung PQRS7ß$ Kleinschreibung tuv8ùúûü... -
Seite 146: Liste Für Die Doppelzugriffsfunktion
Liste für die Doppelzugriffsfunktion Mit der Doppelzugriffsfunktion können zwei Vorgänge gleichzeitig bearbeitet werden. Verfügbare Kombinationen für den Doppelzugriff siehe Tabelle unten. Folgejob Vorange- Drucken hender Scannen Kopieren Faxübertragung (Scannen) Faxübertragung (Speicherübertragung) Faxempfang (Speicherempfang) Faxempfang (Drucken) J: Doppelzugriff ist zulässig N: Doppelzugriff ist nicht zulässig J1: Der Folgejob wird im Computer in die Warteschleife gestellt. -
Seite 147: Rechtliche Informationen Und Sicherheitsrichtlinien
Dieses Handbuch sowie sämtliche urheberrechtsfähigen Materialien, die mit dem Gerät vertrie- ben werden, sind urheberrechtlich geschützt. Alle Rechte vorbehalten, Kopien/Auszüge dürfen nur nach ausdrücklicher und schriftlicher Genehmigung durch die Kyocera Mita Corporation er- stellt werden. Jegliche Kopien dieses Handbuchs bzw. von Teilen daraus müssen den gleichen Hinweis auf das Urheberrecht enthalten wie das Original. - Seite 148 Gefahrensymbole Bei den Textstellen und Gerätebestandteilen, die in diesem Handbuch mit den nachstehenden Symbolen gekennzeichnet sind, handelt es sich um Sicherheitshinweise und Warnungen, die den Anwender sowie andere Personen und Gegenstände in der Nähe des Geräts schützen und den ordnungsgemäßen und sicheren Betrieb des Geräts gewährleisten sollen. Die Symbole und deren Bedeutung werden im Folgenden detailliert erläutert.
-
Seite 149: Sicherheitsvorkehrungen Bei Der Installation
Wichtig - Bitte zuerst lesen Warnschilder Das Gerät ist mit den unten beschriebenen Warnschildern versehen. Bei der Beseitigung von Papierstaus sowie beim Auswechseln des Tonerbehälters mit entsprechender Vorsicht vorge- hen, um Brand- und Stromschlaggefahr auszuschließen. Warnschild 1 Warnschild 2 Vorsicht heiß: Der Auflagebereich der Scan- Komponenten in diesem einheit darf nicht berührt wer-... -
Seite 150: Sicherheitshinweise Zum Betrieb Des Druckers
Sicherheitshinweise zum Betrieb des Druckers Vorsichtsmaßnahmen beim Einsatz des Druckers ACHTUNG KEINESFALLS Metallgegenstände oder Behälter mit Wasser (Blumenvasen oder -töp- fe, Tassen etc.) auf oder neben dem Gerät abstellen, um einen Brand oder Stromschlag zu vermeiden. KEINESFALLS die Abdeckungen vom Gerät entfernen. Aufgrund der spannungsfüh- renden Teile im Geräteinneren besteht die Gefahr eines Brands oder Stromschlags. -
Seite 151: Vorsichtsmaßnahmen Für Den Umgang Mit Toner
Vorsichtsmaßnahmen für den Umgang mit Toner ACHTUNG Toner und Tonerbehälter KEINESFALLS verbrennen, da herumfliegende Funken Brän- de verursachen können. Toner- und Resttonerbehälter außerhalb der Reichweite von Kindern aufbewahren. Tritt Toner aus dem Toner- oder Resttonerbehälter aus, Kontakt mit Haut und Augen vermeiden und Toner nicht verschlucken oder einatmen. -
Seite 152: Lasersicherheit (Europa)
Lasersicherheit (Europa) Laserstrahlung ist gefährlich. Der Laserstrahl des Geräts ist daher jederzeit hermetisch abge- riegelt. Beim normalen Betrieb kann keine Laserstrahlung aus dem Gerät austreten. Das Gerät ist ein Laserprodukt der Klasse 1 (IEC 60825). ACHTUNG Alle hier nicht beschriebenen Verfahren können dazu führen, dass gefährliche Laserstrahlung freigesetzt wird. - Seite 153 Index Numerisch 2 in 1 Kopie ......4-8 Eco Fixierer ......9-4 4 in 1 Kopie .
- Seite 154 Kabelanschlüsse ..... . . 3-2 QLINK ......7-27, 8-1 Kassette .
- Seite 155 Trommel auffrischen ....9-4 Trommel zurücksetzen....9-3 Trommelsteuerung .
- Seite 156 Index-IV...
- Seite 157 Um optimale Ergebnisse und eine optimale Geräteleistung zu erzielen, empfiehlt es sich, nur Originalverbrauchsmaterial für das Produkt zu verwenden.
