Minolta Dimage Scan Multi Pro Bedienungsanleitung Seite 14

E
INLEGEN DES

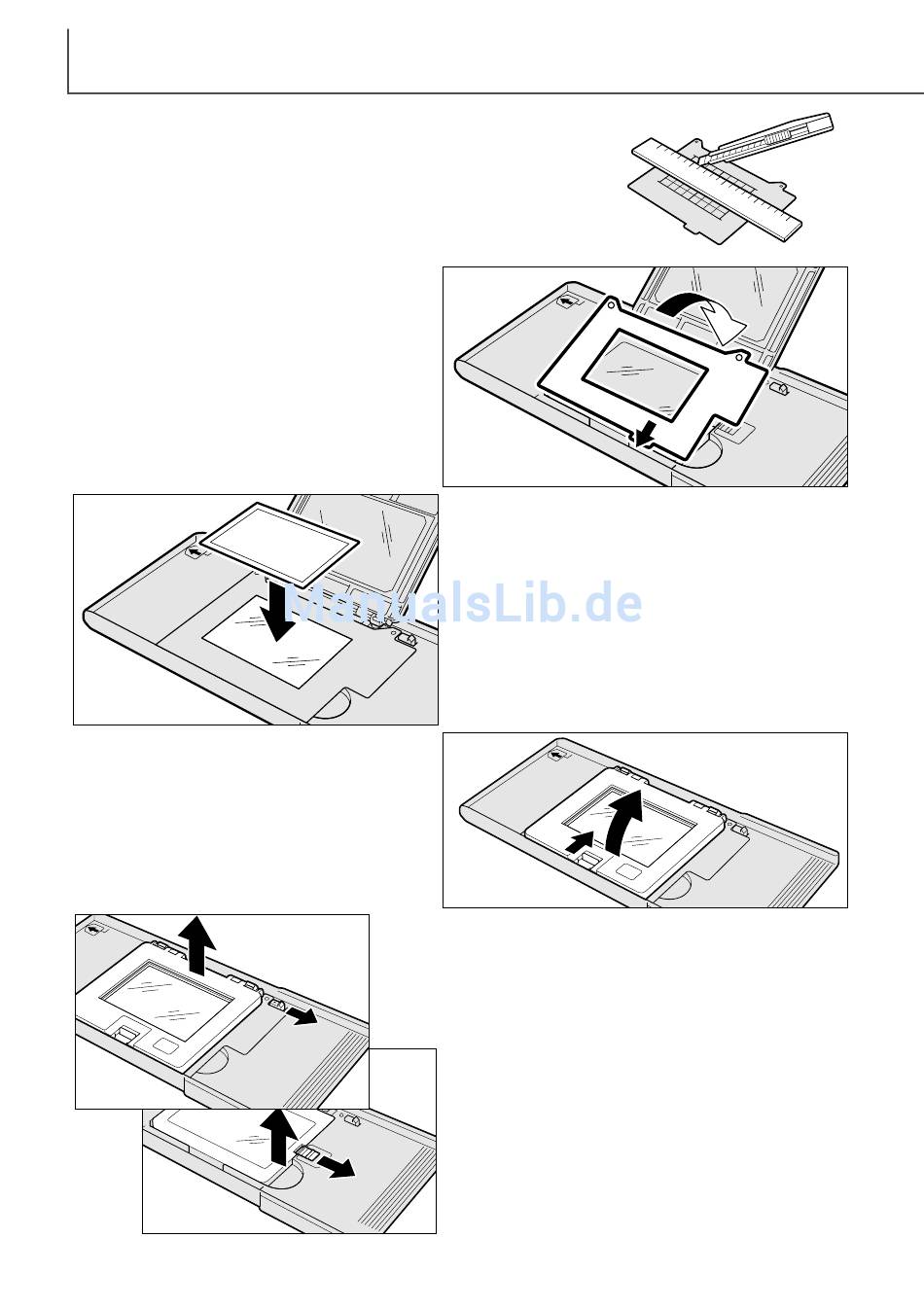

Schneiden Sie mit einem scharfen Messer und einem
Lineal die Öffnung für das Bildformat aus einer der
Masken. Die Öffnung sollte die Abmessungen des
Bildformats, nicht des Filmformats haben. Die Maske soll
die Filmoberfläche vom Glas trennen, um Newton-Ringe
zu vermeiden und nur das Bildformat freigeben, damit kein
Licht aus der ungeschwärzten Umgebung das Bild
verfälscht.
Schieben Sie die Lasche der Maske
in den Schlitz an der Seite des
Universalfilmhalters (1). Bringen Sie
die Maske mittels der Löcher an den
Seiten und den Arretierungs-Stiften
auf der unteren Seite des Einsatzes
in die korrekte Position (2).
Zum Entnehmen des Films schieben Sie die
Verriegelung in Richtung Mitte und öffnen Sie
die Klappe.
14
F
ILMS IN DEN
3
4
F
ILMHALTER
Legen Sie den Film mit der Emulsionsseite nach
unten auf die Maske. Richten Sie das Bildfenster
an der Maskenöffnung aus.
Schließen Sie die Abdeckung und drücken Sie sie
gefühlvoll herunter, bis sie einrastet. Weitere
Informationen hierzu finden Sie auf Seite 15.
Um den Multiformateinsatz aus dem
Universalfilmhalter zu entnehmen, schieben Sie
den Riegel am Scharnier beiseite (3) und
entnehmen Sie zunächst das Oberteil des
Einsatzes.
Um das Unterteil des Einsatzes zu entnehmen,
schieben Sie das Schnappschloss beiseite (4) und
heben Sie das Unterteil des Einsatzes an der
vorderen rechten Ecke an.
2
1
