Kurzbeschreibung
BNC2 - BACnet Gateway für USV Anlagen
Installation des Gateways und Konfiguration des
CS121/CS141
Konfiguration des CS121 / CS141
Verbinden Sie den SNMP / WEB / MODBUS Manager bzw. BACS Webmanager mit dem zu
überwachenden System. Konfigurieren Sie über die WEB-Oberfläche alle notwendigen Parameter wie
die Netzwerkeinstellungen, das an COM 1 angeschlossene USV-Modell, usw. Alle hierfür benötigten
Informationen finden Sie im Benutzerhandbuch des CS121 / CS141. Bitte stellen Sie sicher dass
mindestens die Firmware FW 5.29 oder 5.30 verwendet wird.
Verbinden Sie CS121 / CS141 mit dem Netzwerk und weisen dem SNMP-Adapter eine feste IP-
Adresse zu. Stellen Sie zudem sicher, dass dass die Option „Modbus over IP" aktivert ist.
HINWEIS: Es ist NICHT möglich, dass eine IP-Adresse vom DHCP-Server zugewiesen wird. Die
IP-Adresse des SNMP-Adapters muss in der Konfiguration des BNC2 übernommen werden und
kann nicht dynamisch angepasst werden
Folgende Einstellungen müssen für die BACnet-Anbindung geprüft bzw. angepasst werden:
CS121:
Menü „Network & Security":
- Modbus over IP aktivieren: aktivieren
- Modbus Slave Adresse:
Nach dem alle Einstellungen vorgenommen wurden, müssen diese durch Klicken auf „Save
Configuration" gespeichert werden
Starten Sie das CS121 neu.
CS141:
Modbus/IP ist beim CS141 bereits aktiv. Es sind keine weiteren Einstellungen vorzunehmen
Spannungsversorgung des Gateways
Bitte verwenden Sie dafür entweder das mitgelieferte Netzteil, oder Verbinden Sie ein Netzteil mit

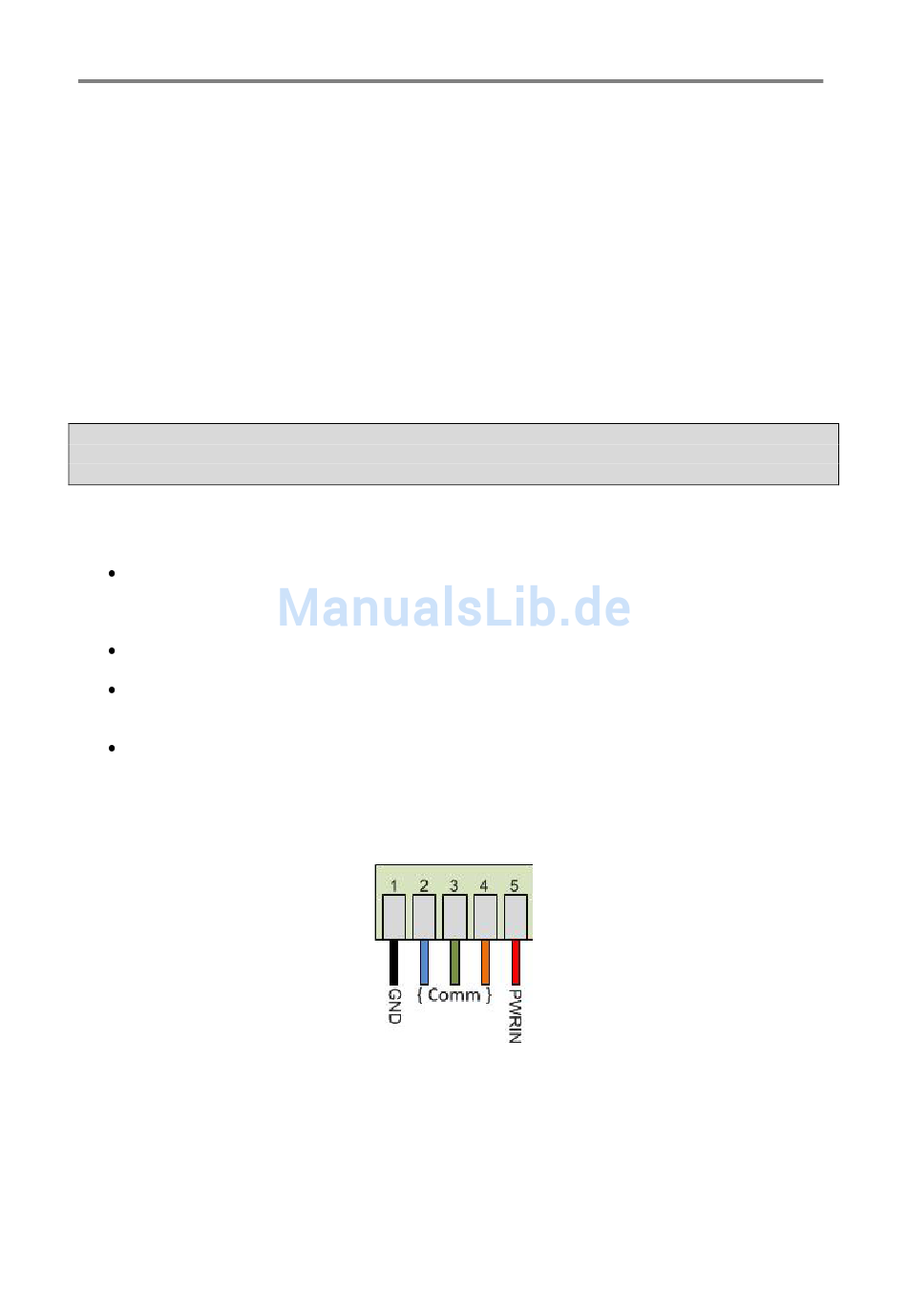

einer Ausgangsspannung von 8V DC (230mA) - 30V DC (80mA) nach dem folgenden Schaltplan:
WICHTIG: Bitte verwenden Sie niemals beide Netzteile!
