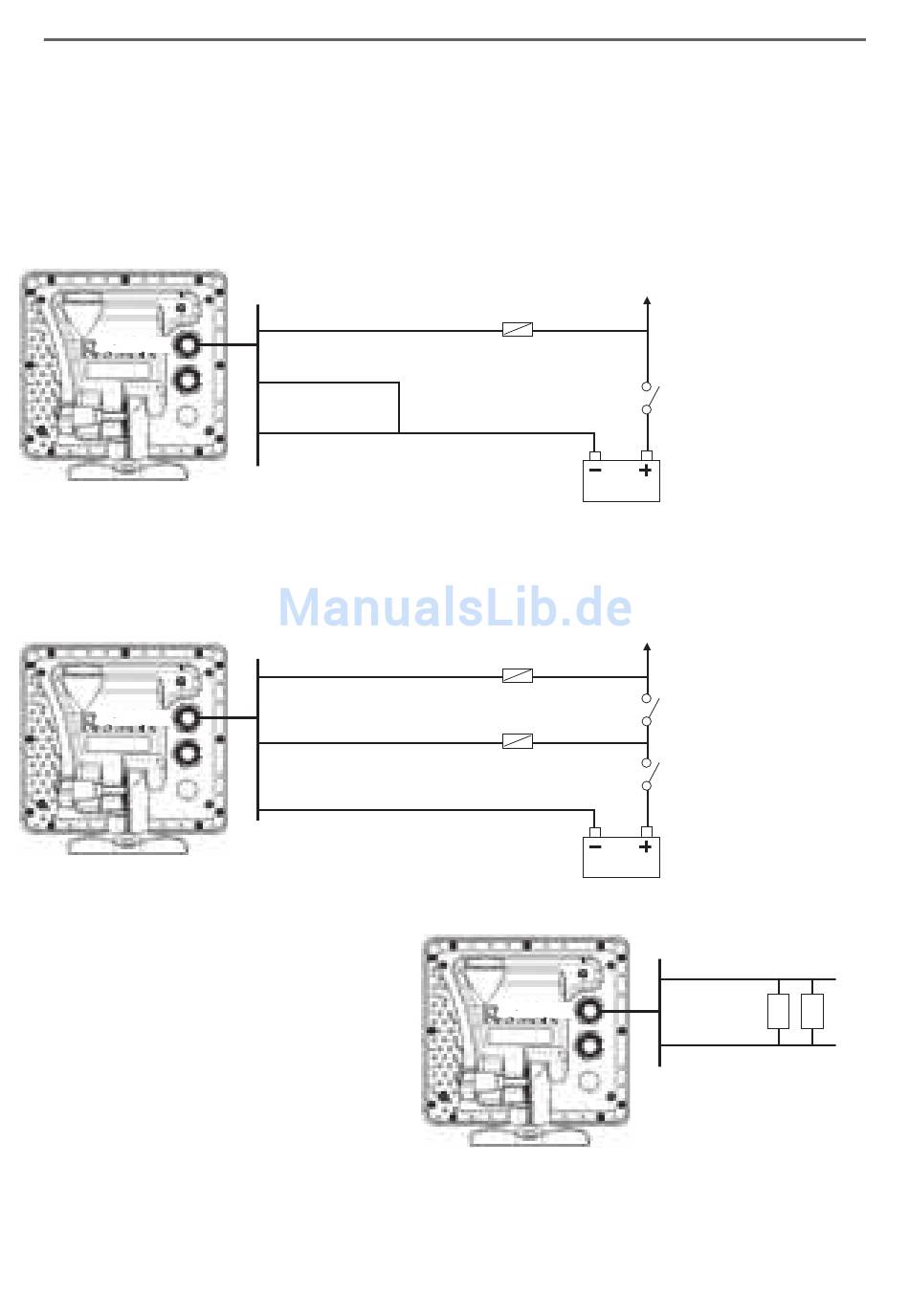

15-4 Installation: Netz/Daten-Kabel
Das Netz/Daten-Kabel hat einen schwarz markierten Steckverbinder und am anderen Ende offene
Adern.
1
Den TRACKER für Auto-Einschaltung verdrahten, um ihn mit der Zündschalter zu aktivieren,
damit Betriebsstunden und Brennstoffverbrauch korrekt aufgezeichnet werden. Anderenfalls
für Basis-Spannungs-Versorgung verdrahten (Weitere Informationen, siehe Abschn. 2-2).
Basis-Versorgung
Schwarz
Auto-Einschaltung
Bei der Inbetriebnahme, die Einschalt-Automatik einstellen (siehe Abschnitt 2-2 Ein-/Ausschalten
und 14-1 Setup System)
Schwarz
2
Vorhandene externe Alarmmittel
verdrahten. Der Alarm-Ausgang schaltet
bei Alarm-Auslösung gegen Masse. Wird
die Stromaufnahme größer als 200mA,
ein Relais zwischenfügen.
3
Das Netz/Daten-Kabel auf den
schwarzen Display-Anschluss setzen und
mit dem Überwurf-Ring festsetzen.
62
Netz/Daten-Kabel
Rot
Gelb
Schwarz
Netz/Daten-Kabel
Gelb
Rot
Schwarz
NAVMAN
TRACKER 5505/5505i/5605 Installations- und Bedienungs-Handbuch
Sicherung 2A
Sicherung 2A
Schwarz
Hauptschalter
12 /24V DC
Zündung
Zündschalter
Hauptschalter
12/24 V DC
Netz/Daten-Kabel
Rot
Grün
Externe Alarmmittel
