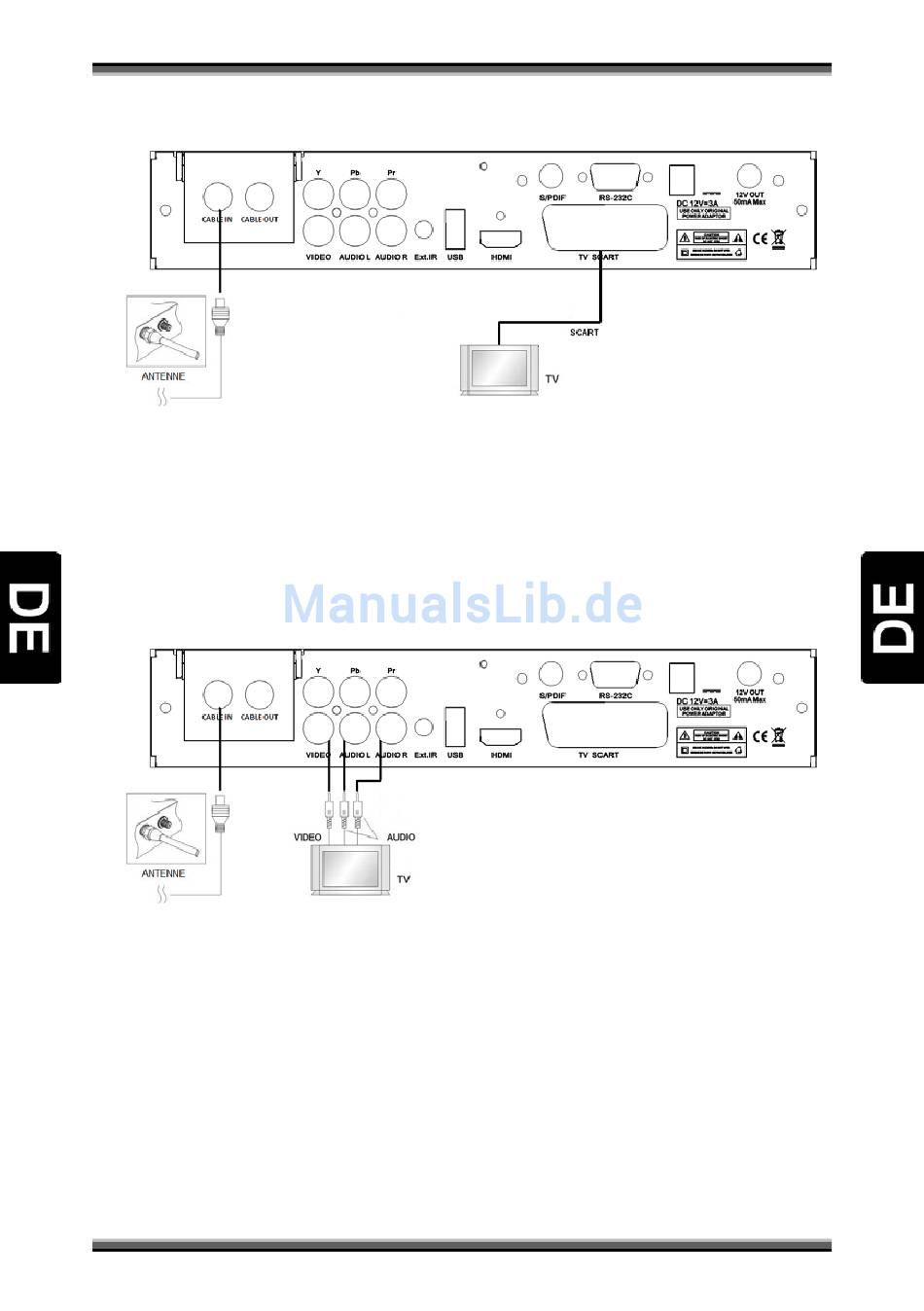

7.3. Anschluss des Receivers an das TV-Gerät mit einem SCART-Kabel
a) Verbinden Sie das Koaxial Kabel mit der "CABLE IN" Buchse auf der Rückseite des
Receivers.
b) Verbinden Sie die Anschlussbuchse "SCART" am Receiver mit der "SCART"
Anschlussbuchse im TV-Gerät.
7.4. Anschluss des Receivers an das TV-Gerät mit einem
gemischtadrigen Kabel
a) Verbinden Sie das Koaxial Kabel mit der "CABLE IN" Buchse auf der Rückseite des
Receivers.
b) Verbinden Sie die Anschlussbuchsen "VIDEO", "L", "R" im Receiver mit den
entsprechend gekennzeichneten Anschlussbuchsen im TV-Gerät.
ACHTUNG! Die oben dargestellten Verbindungsschemata dienen nur zur Anschauung.
Die Anordnung der Anschlussbuchsen auf der Rückseite des Receivers kann von den
obengenannten abweichen. Um die Lage der Anschlussbuchsen genau zu bestimmen,
siehe das Kapitel "Receiver Rückseite".
