DEUTSCH
FWA7FG

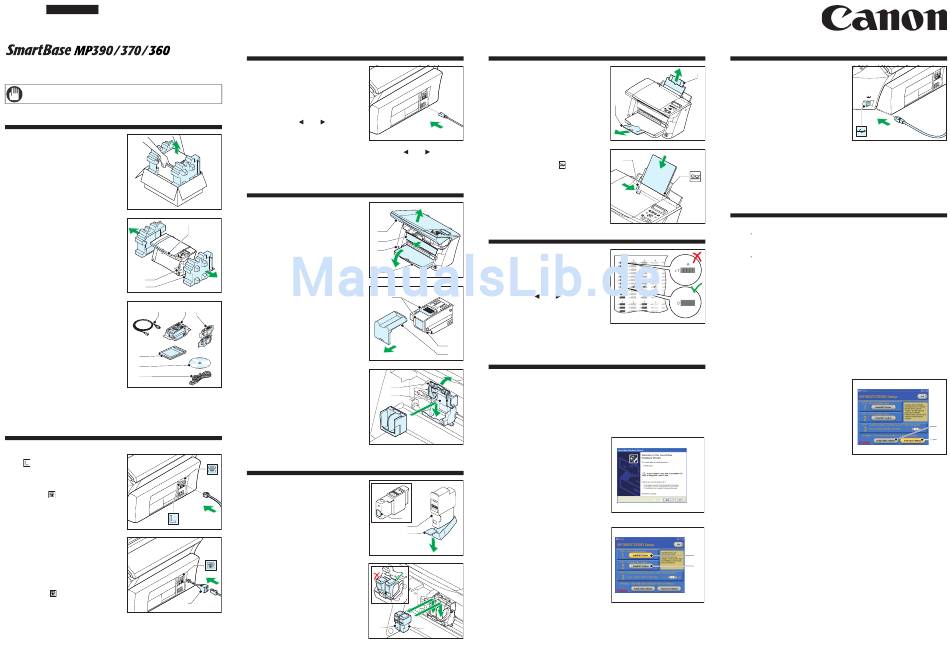

Setuphandbuch
Vielen Dank für den Kauf des Canon SmartBase. Führen Sie die Schritte dieses
Handbuchs aus, um das Setup durchzuführen.
Wichtiger Hinweis für PC Benutzer!
Schließen Sie das USB-Kabel erst in Schritt 9 an.
1
Auspacken des Gerätes
1. Heben Sie das Gerät behutsam aus dem
Karton. Halten Sie es mit der linken Hand
unten fest, damit es nicht herunterfallen
kann.
2. Entfernen Sie das Schutzmaterial (A).
Nach Entfernen der Schutzmaterialien
darf das Gerät nicht an der Scaneinheit
angehoben werden.
3. Stellen Sie das Gerät auf eine ebenen
Fläche.
4. Entfernen Sie alle Klebestreifen (B).
5. Öffnen Sie den Deckel (C) und entfernen
B
Sie das Schutzblatt.
A
6. Nehmen Sie folgende Teile aus dem
1
2
Karton:
1. Stromkabel
2. Druckkopf
3. Zwei Tintentanks (BCI-24 Black,
BCI-24 Colour)
4. Handbücher
4
5. Setup CD-ROM
5
6. Telefonkabel (nur MP390)
7. Prüfen Sie, ob alle Teile vorhanden sind.
6
Beachten Sie bitte, dass der
Lieferumfang je nach Modell und
Auslieferungsland unterschiedlich sein kann.
* Ein USB-Kabel ist nicht beigefügt. Sie müssen das USB-Kable (Länge unter 5m)
separat kaufen.
2
Anschließen des Telefonkabels
Nur für das Modell MP390:
1. Schließen Sie das Telefonkabel am Gerät
an
.
2. Schließen Sie das andere Ende des
Telefonkabels an der Telefondose an.
3. Ggf. können Sie auch andere Geräte
anschließen
. Zum Beispiel:
•
Modem
•
Anrufbeantworter
•
Telefon
4. Sind die Stecker nicht kompatibel,
benötigen Sie einen Adapter, z.B. den BT
Adapter (A). Gehen Sie in diesem Fall
folgendermaßen vor:
1. Schließen Sie das externe Gerät an
den BT Adapter an.
2. Schließen Sie den BT Adapter am
Gerät an
.
5. Kontrollieren Sie dass das Wahlverfahren
A
korrekt eingestellt ist. Siehe hierzu
Kurzanleitung.
2003 Canon Inc.
3
Einschalten des Gerätes
1. Stecken Sie das Stromkabel am Gerät
ein.
2. Stecken Sie das andere Ende des
Stromkabels an der Wandsteckdose ein.
3. Die Meldung BITTE WARTEN wird
angezeigt. Diese Meldung ändert sich
nach ca. 15 Sek. in DISPLAYSPRACHE.
4. Wählen Sie mit
oder
die
gewünschte Sprache aus. Drücken Sie
anschließend OK.
5. Für einige Länder ist auch eine
Landeseinstellung erforderlich. Wählen Sie Ihr Land mit
Sie anschließend OK. (Nur MP390)
6. Die Meldung PATRONE EINSETZ. erscheint.
4
Installieren des Druckkopfes
1. Heben Sie die Scannereiheit (A) an, bis
sie einrastet. Dadurch öffnet sich die
vordere Abdeckung (B). Öffnet sie sich
C
nicht, drücken Sie die Öffnungstaste (C).
2. Öffnen Sie jetzt die innere Abdeckung
(D). Die Druckkopfhalterung bewegt sich
zur Mitte.
3. Lösen Sie die Schutzkappe (E) vom
Druckkopf (F). Berühren Sie nicht die
markierten Bereiche! (G)
3
4. Stellen Sie den Verriegelungshebel (H)
nach oben.
5. Setzen Sie den Druckkopf in die
Halterung (I) ein.
6. Senken Sie den Verriegelungshebel ab,
bis er einrastet.
5
Installieren der Tintentanks
1. Entfernen Sie die Schutzkappe (A) vom
Tintentank (B). Berühren Sie nicht den
markierten Bereich (C)!
2. Setzen Sie den Schwarztank (D) rechts
ein. Drücken Sie ihn in die Aufnahme bis
er einrastet.
3. Setzen Sie den Farbtank (E) links ein.
Drücken Sie ihn in die Aufnahme bis er
einrastet.
4. Kontrollieren Sie den richtigen Sitz der
Tintentanks.
5. Schließen Sie die innere Abdeckung.
6. Schließen Sie den Deckel der
Scannereinheit.
7. Die Meldung KOPFAUSRICHTUNG erscheint.
6
Einlegen eines Papierstapels
1. Ziehen Sie die Ablageverlängerungen
(A und B) bis zum Anschlag heraus.
2. Legen Sie einen Stapel Papier mit der
oder
. Drücken
Druckseite nach oben ein. Der Stapel darf
die Grenzmarkierung (
überschreiten.
3. Stellen Sie die Papierführung (C) auf die
Papierbreite ein.
A
7
Ausrichten des Druckkopfes
D
C
1. Erscheint im Display
KOPFAUSRICHTUNG, drücken Sie OK.
Ein Linienmuster wird gedruckt.
B
2. Markieren Sie in Spalte A das am
deutlichsten gedruckte Kästchen.
3. Geben Sie diese Nummer unter L-WERT
!
ÄNDERN mit
oder
G
OK.
4. Wiederholen Sie die Schritte 2 und 3 für
die Spalten B bis K.
Damit ist die Kopfausrichtung abgeschlossen.
F
8
Installieren des MP-Treibers und der
E
MP-Toolbox
1. Schalten Sie den Computer ein.
2. Unter Windows 2000/XP, müssen Sie sich als Administrator oder mit
H
Administratorrechten anmelden.
I
3. Falls eine frühere Version der MultiPASS Suite auf Ihrem Computer installiert ist,
müssen Sie diese de-installieren. Einzelheiten hierzu siehe Handbuch der
früheren Version.
4. Schließen Sie alle geöffneten Anwendungsprogramme, einschließlich
Virenscanner.
5. Falls das USB-Kabel angeschlossen ist,
erscheint folgender Bildschirm. Ziehen
Sie das USB-Kabel ab und klicken Sie auf
Abbrechen.
6. Legen Sie die Setup CD-ROM mit den
MP-Treibern in das CD-Laufwerk ein.
7. Das Setup Program startet automatisch.
!
Falls der Autostart abgeschaltet ist:
Klicken Sie auf A
RBEITSPLATZ
doppelklicken Sie auf
Setup CD-ROM.
C
B
8. Klicken Sie auf MP-T
A
(A). Folgen Sie den
INSTALLIEREN
Bildschirmanweisungen.
9. Möglicherweise müssen Sie den
Computer neu starten, wenn die
Installatiion abgeschlossen ist.
10. Klicken Sie auf MP-T
(B). Folgen Sie den
INSTALLIEREN
Bildschirmanweisungen.
11. Starten Sie den Computer neu, wenn die
Installation abgeschlossen ist.
E
D
9
1. Kontrollieren Sie, dass beide Geräte
A
2. Verbinden Sie das quadratische
3. Verbinden Sie das andere Ende des
B
4. Der Computer führt automatisch alle
5. Klicken Sie auf OK, wenn die Meldung
* Sie können auch den USB 2.0 Hi-Speed Anschluss benutzen, wenn Ihr Computer
C
) nicht
10 Installieren der Utility Software und der
Auf der Setup CD-ROM befindet sich folgende Utility Software:
•
•
•
ein. Drücken Sie
•
•
Installieren Sie die Utility Software und Dokumentation wie folgt:
1. Klicken Sie auf U
2. Klicken Sie auf die zu installierende
3. Klicken Sie auf OK, wenn die Meldung
4. Wiederholen Sie diese Schritte zur
5. Klicken Sie auf TOP, um zum MP360/370/
6. Klicken Sie auf B
7. Wählen Sie die Anleitung, die Sie lesen
Die Installation ist abgeschlossen.
und
.
auf der
SETUP
EXE
REIBER
A
B
OOLBOX
Canon, SmartBase und BCI sind eingetragene Warenzeichen.
Microsoft
Alle anderen Produkt- und Handelszeichen sind eingetragene Warenzeichen oder Warenzeichen der entsprechenden
Eigentümer.
Anschließen des USB-Kables
eingeschaltet sind.
Kabelende mit dem SmartBase.
USB-Kabels mit dem Computer.
erforderlichen Einstellungen durch.
Warten Sie eine kurze Zeit.
zum Neustart erscheint.
über die USB 2.0 Standard-Schnittstelle verfügt und Sie ein USB 2.0 Kabel
verwenden.
Dokumentation
Easy PhotoPrint: Zum Erstellen hochwertiger, randloser Ausdrucke (ganzseitig).
Wählen Sie einfach das mit der Digitalkamera erstellte Bild und die Papiersorte
aus.
Easy WebPrint: Zum schnellen Druck einer Webseite aus Microsoft Internet
Explorer (Version 5.5, Version 6.0 empfohlen), ohne irgendwelche komplizierten
Einstellungen.
ScanSoft OmniPage: Optical Character Recognition (OCR) Software zum
Umwandeln von gescanntem Text aus Büchern und Zeitungen in reine
Textdaten.
ArcSoft PhotoStudio: Zum Importieren von Bildern aus Scanner und
Digitalkamera für die Bildverarbeitung. Sie können damit auch Bilder
überblenden, in ein anderes Datenformat umwandeln und einem Album
hinzufügen.
Adobe Acrobat Reader: Zur Anzeige von Dokumenten im Portable Document
Format (PDF).
S
TILITY
OFTWARE
(C).
INSTALLIEREN
Software und folgen Sie den
Bildschirmanweisungen .
zum Neustart erscheint.
Installation jeder weiteren Software.
390 S
Bildschirm zurückzukehren.
ETUP
EDIENUNGSANLEITUNG
(D).
LESEN
möchten. Sie können die Anleitung auch
auf Ihren Computer kopieren.
®
®
und Windows
sind eingetragene Warenzeichen von Microsoft Corporation.
C
