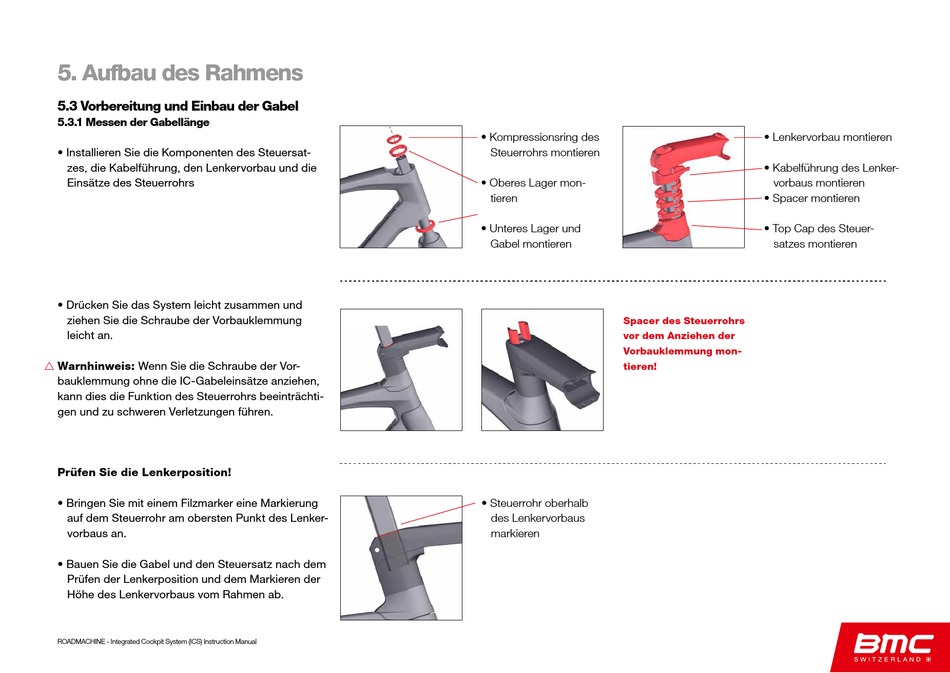

5. Aufbau des Rahmens

5.3 Vorbereitung und Einbau der Gabel

5.3.1 Messen der Gabellänge
• Installieren Sie die Komponenten des Steuersat-
zes, die Kabelführung, den Lenkervorbau und die
Einsätze des Steuerrohrs
• Drücken Sie das System leicht zusammen und
ziehen Sie die Schraube der Vorbauklemmung
leicht an.
r Warnhinweis: Wenn Sie die Schraube der Vor-
bauklemmung ohne die IC-Gabeleinsätze anziehen,
kann dies die Funktion des Steuerrohrs beeinträchti-
gen und zu schweren Verletzungen führen.
Prüfen Sie die Lenkerposition!
• Bringen Sie mit einem Filzmarker eine Markierung
auf dem Steuerrohr am obersten Punkt des Lenker-
vorbaus an.
• Bauen Sie die Gabel und den Steuersatz nach dem
Prüfen der Lenkerposition und dem Markieren der
Höhe des Lenkervorbaus vom Rahmen ab.
ROADMACHINE - Integrated Cockpit System (ICS) Instruction Manual
• Kompressionsring des
Steuerrohrs montieren
• Oberes Lager mon-
tieren
• Unteres Lager und
Gabel montieren
Spacer des Steuerrohrs
vor dem Anziehen der
Vorbauklemmung mon-
tieren!
• Steuerrohr oberhalb
des Lenkervorbaus
markieren
• Lenkervorbau montieren
• Kabelführung des Lenker-
vorbaus montieren
• Spacer montieren
• Top Cap des Steuer-
satzes montieren
