5. Aufbau des Rahmens

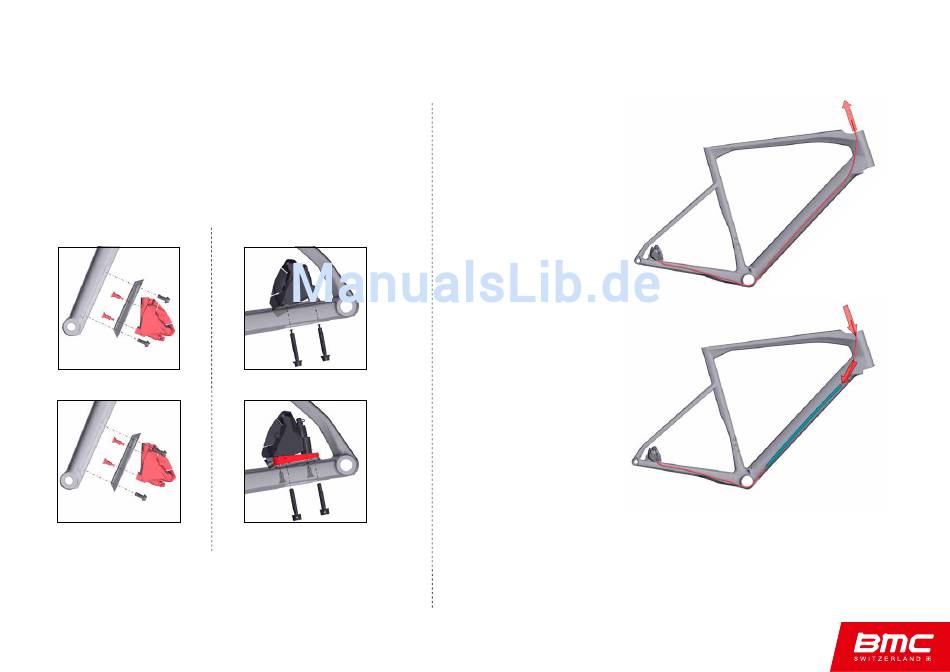

5.1 Montage der Bremse

Die Montageplatte der Vorderradbremse der neuen Roadmachine
01/02 ist so konzipiert dass die sowohl mit 140 mm als auch mit 160
mm Scheiben kompatibel ist. Qualifizierte Fachhändler können den
Adapter so positionieren, dass sich beide Scheibengrößen nahtlos
einpassen lassen und optimal funktionieren.
Vorderradbremse
140 mm
160 mm
Hinweis: Bei der Roadmachine 03 werden vorne und
hinten das Shimano-Flatmount-System eingesetzt. Hin-
weise zur korrekten Montage finden Sie in der Servicean-
leitung von Shimano.
ROADMACHINE - Integrated Cockpit System (ICS) Instruction Manual
Hinterradbremse
140 mm
160 mm
5.2 Kabelführung
5.2.1 Bremsen
Beginnen Sie die Führung des Kabel-
gehäuses am Bremssattel und arbei-
ten Sie sich von dort nach vorn
Die Hydraulik der Hinterradbremse
wird UNTER dem Tretlager
hindurchgeführt
Installieren Sie den mitgelieferten
Schaumstoffschlauch über die Brems-
leitung im Unterrohr
Es wird empfohlen, das Hydrauliksystem am Ende des Bremssattels zu montie-
ren (Steckverbinder-Einsatz, Klemmring und Einsetzen des Gewindeanschluss-
bolzens), so wird während der weiteren Montageschritte der Schlauch an Ort und
Stelle gehalten.
