5. Aufbau des Rahmens
5.3 Vorbereitung und Einbau der Gabel
5.3.2 Kürzen der Gabel

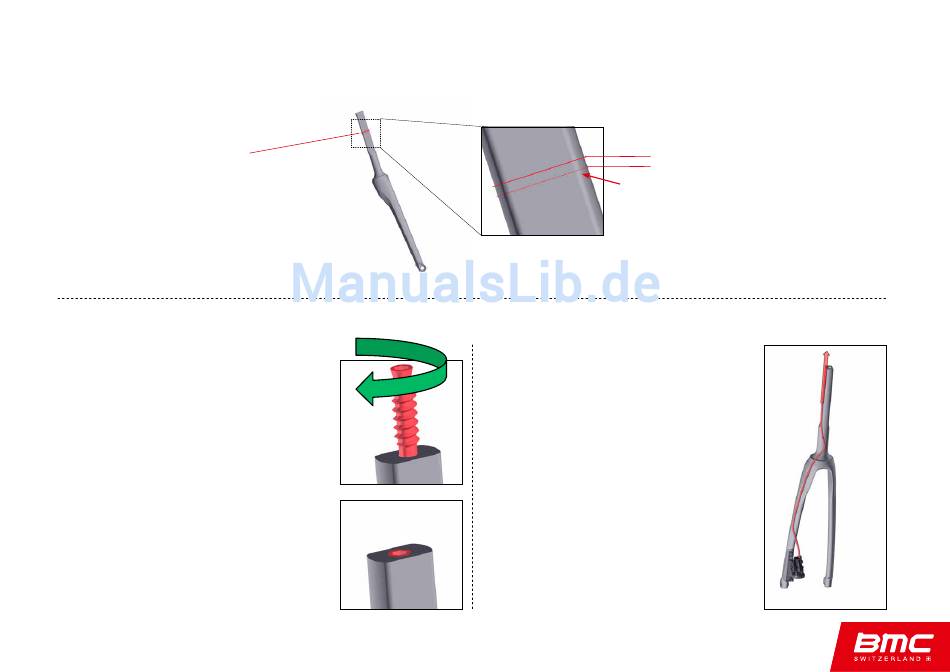

• Legen Sie mit Hilfe der Markierung
auf dem Steuerrohr die richtige Stelle
zum kürzen fest.
Schneiden Sie das Steuerrohr
3 mm unterhalb der Markierung!

5.3.3 Montieren der selbstsichernden

Kompressionsmutter
• Die IC-Gabel der Roadmachine 01 wird mit einer
Vorbohrung geliefert, der die selbstschneidende
Mutter aufnimmt.
• Installieren Sie die selbstschneidende Mutter und
stellen Sie dabei sicher, dass sie weiterhin mit
dem Steuerrohr ausgerichtet ist.
• Anziehen bis die Oberkante der Mutter bündig mit
der Oberseite der Gabel abschließt.
ROADMACHINE - Integrated Cockpit System (ICS) Instruction Manual
3mm
}
Schnittlinie
5.3.4 Durchführen der Bremshülle
• Führen Sie die Hülle durch die innere Führung
hindurch, beginnen Sie dabei an der Achsaufnah-
me und arbeiten Sie in Richtung des Steuerrohrs.
• Es wird empfohlen, die Bremsleitung am
Bremssattel zu montieren (Steckverbinder-Ein-
satz, Klemmring und Einsetzen des Gewindean-
schlussbolzens). So wird während der weiteren
Montageschritte der Schlauch an Ort und Stelle
gehalten.
