5. Aufbau des Rahmens
5.2 Kabelführung

5.2.2 Schaltung

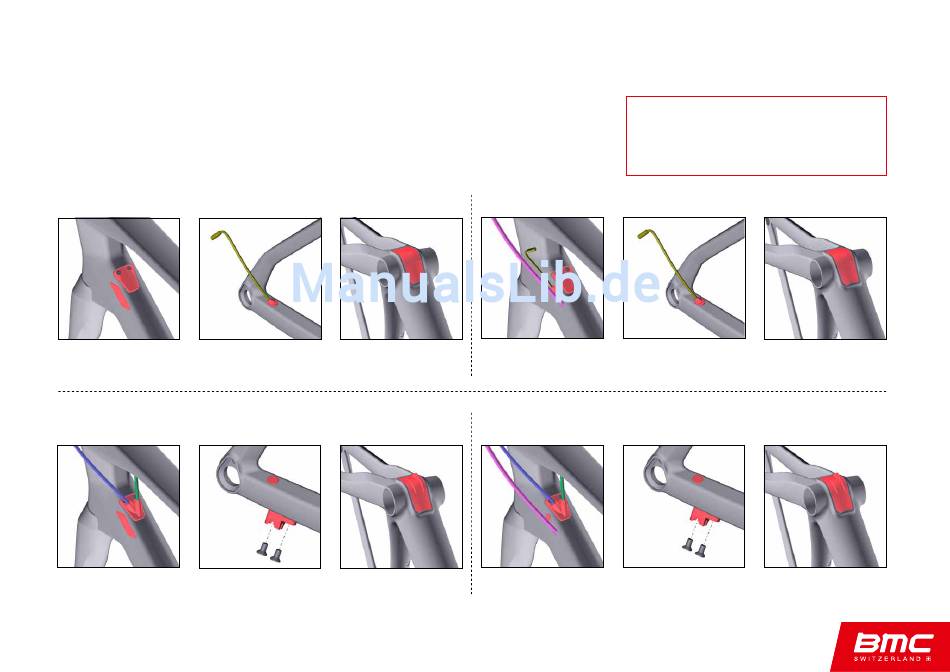

Die DTi-Kabelbefestigungen variieren je nach Rahmenplattform (01/02) und Schaltungsoptionen
(mechanisch/ elektronisch).
• Installieren Sie die für Ihren Rahmen und Schaltung passenden DTi-Rahmenbefestigungen.
Roadmachine 01 elektronisch
Abdeckungen des Hinterer Schaltzug –
vertikalen Rahmenrohrs Kabelausgang
Roadmachine 01 mechanisch
Kabelführungsausgang Zuganschlag hinterer
Schaltung Schaltzug
ROADMACHINE - Integrated Cockpit System (ICS) Instruction Manual
Roadmachine 02 elektronisch
BB-Abdeckung Hinterradbremse und
Di2-Kabel
Roadmachine 02 mechanisch
BB-Kabelführung Schaltung und Ka-
belführungsausgang
Bremse
Bei den elektronischen Systemen empfehlen wir
dringend, das System vor dem Durchführen der
Kabel durch den Rahmen zu montieren und alle
Verbindungen zu prüfen.
Hinterer Schaltzug – BB-Abdeckung
Kabelausgang
Zuganschlag hinterer BB-Kabelführung
Schaltzug
