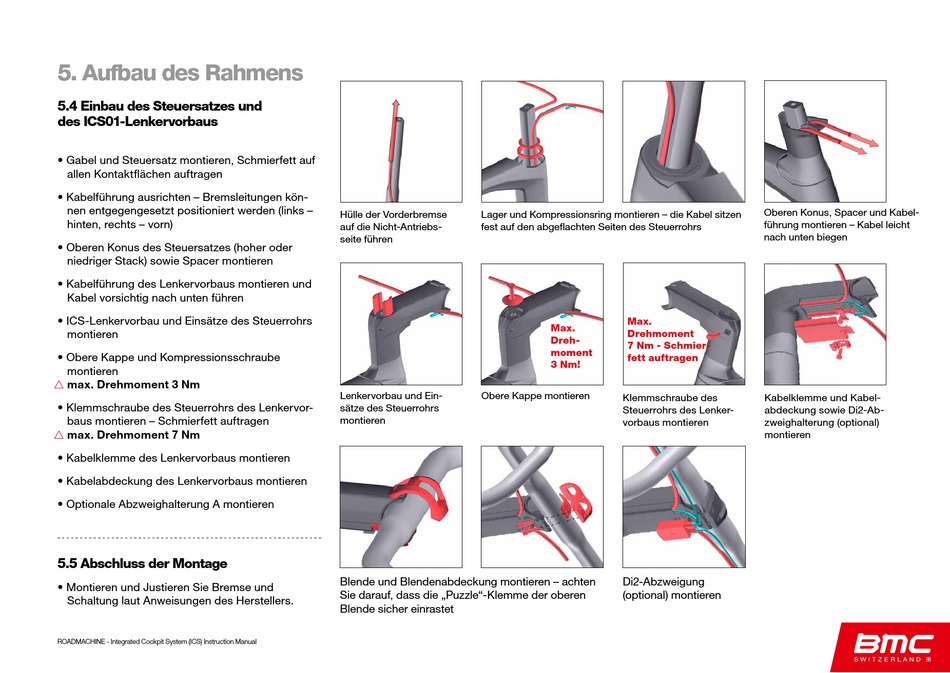

5. Aufbau des Rahmens
5.4 Einbau des Steuersatzes und
des ICS01-Lenkervorbaus
• Gabel und Steuersatz montieren, Schmierfett auf
allen Kontaktflächen auftragen
• Kabelführung ausrichten – Bremsleitungen kön-
nen entgegengesetzt positioniert werden (links –
hinten, rechts – vorn)
• Oberen Konus des Steuersatzes (hoher oder
niedriger Stack) sowie Spacer montieren
• Kabelführung des Lenkervorbaus montieren und
Kabel vorsichtig nach unten führen
• ICS-Lenkervorbau und Einsätze des Steuerrohrs
montieren
• Obere Kappe und Kompressionsschraube
montieren
max. Drehmoment 3 Nm
r
• Klemmschraube des Steuerrohrs des Lenkervor-
baus montieren – Schmierfett auftragen
max. Drehmoment 7 Nm
r
• Kabelklemme des Lenkervorbaus montieren
• Kabelabdeckung des Lenkervorbaus montieren
• Optionale Abzweighalterung A montieren
5.5 Abschluss der Montage
• Montieren und Justieren Sie Bremse und
Schaltung laut Anweisungen des Herstellers.
ROADMACHINE - Integrated Cockpit System (ICS) Instruction Manual
Hülle der Vorderbremse
Lager und Kompressionsring montieren – die Kabel sitzen
auf die Nicht-Antriebs-
fest auf den abgeflachten Seiten des Steuerrohrs
seite führen
Lenkervorbau und Ein-
Obere Kappe montieren
sätze des Steuerrohrs
montieren
Blende und Blendenabdeckung montieren – achten
Sie darauf, dass die „Puzzle"-Klemme der oberen
Blende sicher einrastet
Max.
Max.
Drehmoment
Dreh-
7 Nm - Schmier-
moment
fett auftragen
3 Nm!
Klemmschraube des
Steuerrohrs des Lenker-
vorbaus montieren
Di2-Abzweigung
(optional) montieren
Oberen Konus, Spacer und Kabel-
führung montieren – Kabel leicht
nach unten biegen
Kabelklemme und Kabel-
abdeckung sowie Di2-Ab-
zweighalterung (optional)
montieren
