2.2.4 4 Port RS232 Serielle Schnittstellenkarte (RS232 Schnittstelle für Remote

Communication)

In jedem IPC191V3 können je nach Modell bis zu zwei 4-fach serielle
Schnittstellenkarten installiert werden.
SERIAL PORT
RS232 DTE
RJ45

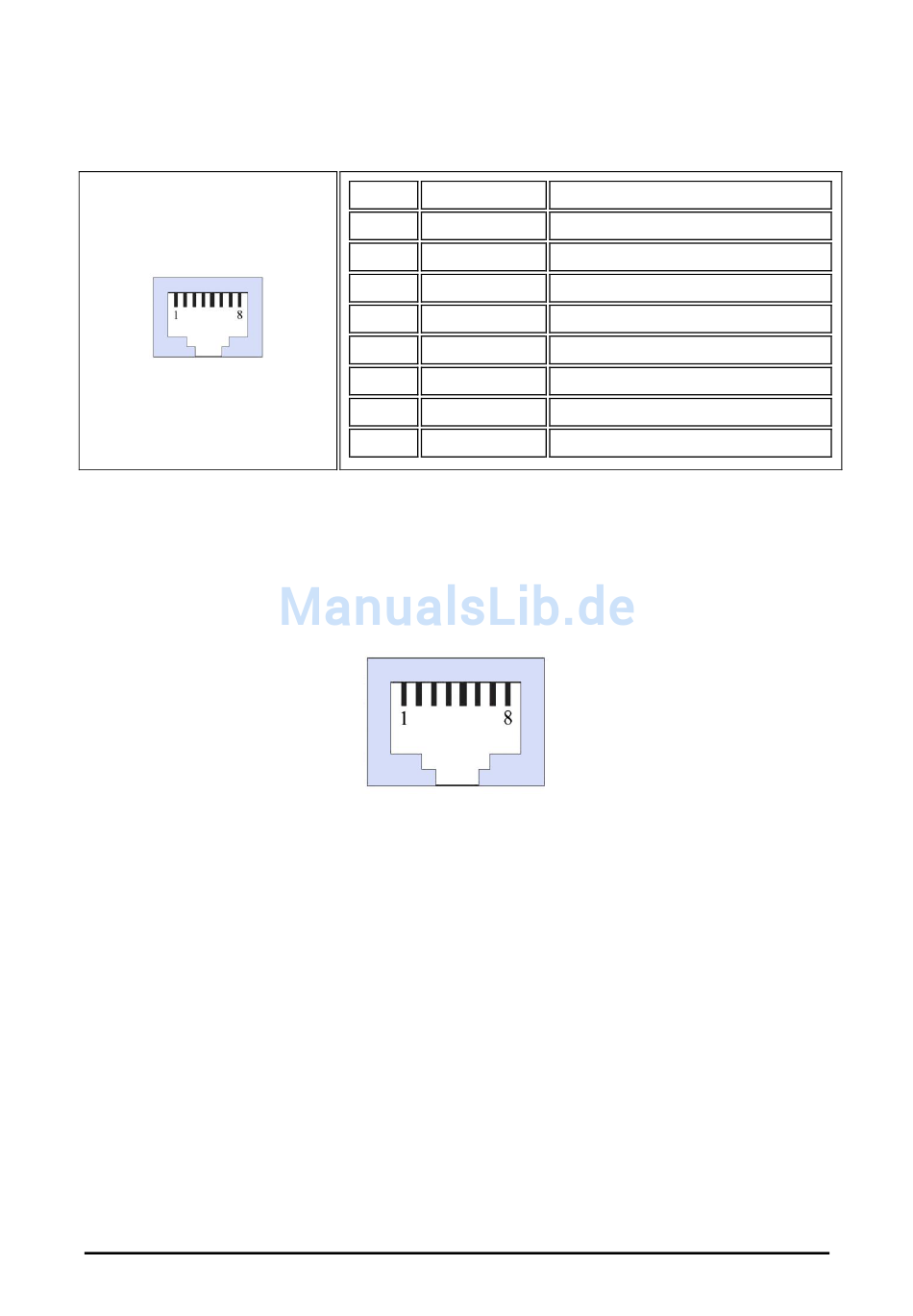

Abbildung 5:

2.2.5 Netzwerk Schnittstellen

Der Industrie-PC verfügt über eine 10/100/1000 Mbps BaseT (RJ45) und drei 10/100 Mbps BaseT
(RJ45) Schnittstellen. Zusätzliche Schnittstellen mit 10/100 Mbps oder 10/100/1000 Mbps Base T
können auf Anfrage realisiert werden.
Abbildung 6:
Änderungen vorbehalten
IPCOMM GmbH
Gundstraße 15
D-91056 Erlangen
Pin Richtung
1 EINGANG
2 AUSGANG
3
4 AUSGANG
5 EINGANG
6 EINGANG
7 EINGANG
8 AUSGANG
Pin-Belegung der RJ45 Schnittstelle an der seriellen Schnittstellenkarte
RJ45 Netzwerkschnittstelle
Beschreibung
DSR Data Set Ready
RTS Request To Send
GND Ground
TXD Transmit Data
RXD Receive Data
DCD Data Carrier Detect
CTS Clear To Send
DTR Data Terminal Ready
