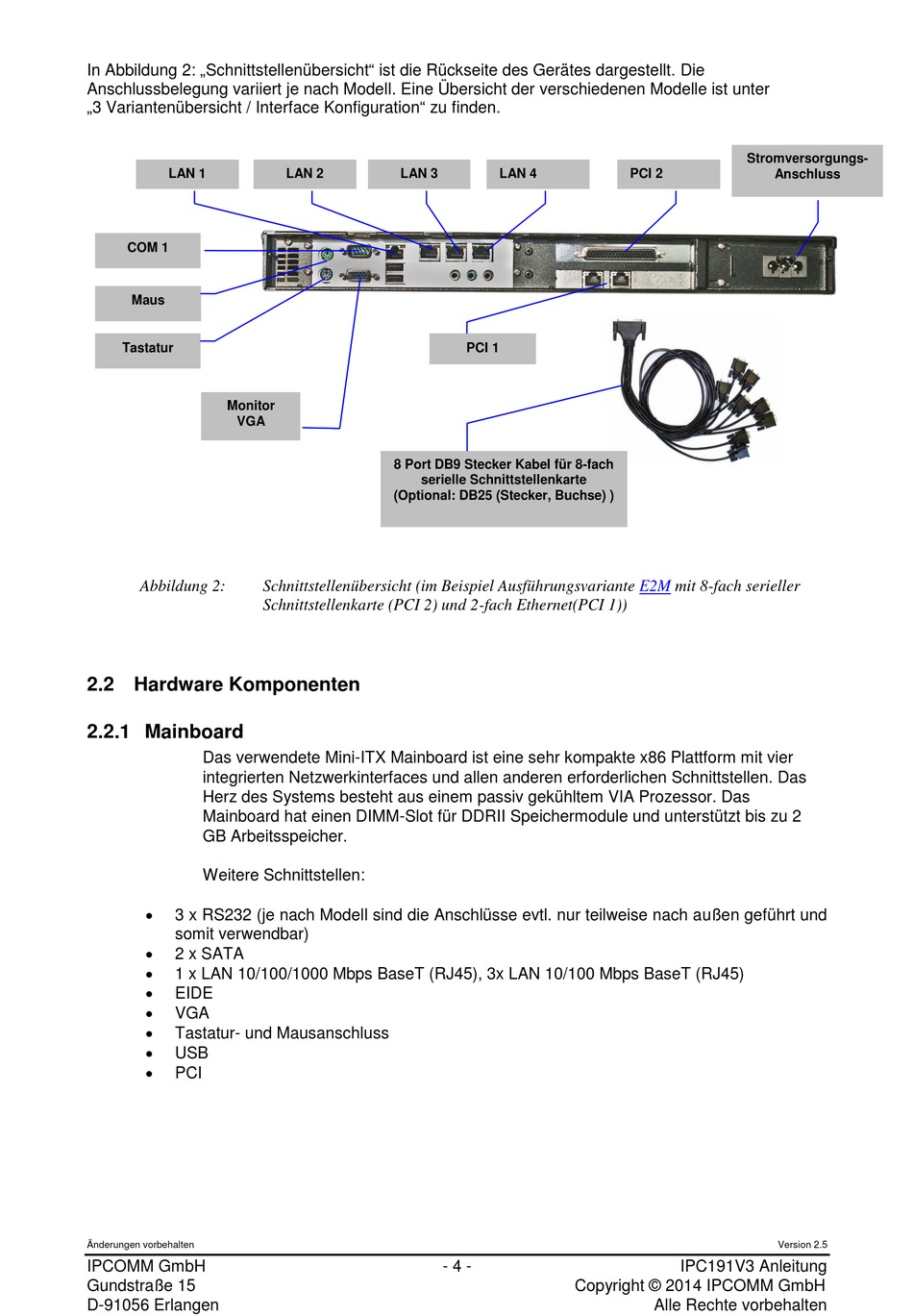

In Abbildung 2: „Schnittstellenübersicht" ist die Rückseite des Gerätes dargestellt. Die
Anschlussbelegung variiert je nach Modell. Eine Übersicht der verschiedenen Modelle ist unter
„3 Variantenübersicht / Interface Konfiguration" zu finden.
LAN 1
COM 1
Maus
Tastatur
Monitor
VGA
Abbildung 2:

2.2 Hardware Komponenten

2.2.1 Mainboard

Das verwendete Mini-ITX Mainboard ist eine sehr kompakte x86 Plattform mit vier
integrierten Netzwerkinterfaces und allen anderen erforderlichen Schnittstellen. Das
Herz des Systems besteht aus einem passiv gekühltem VIA Prozessor. Das
Mainboard hat einen DIMM-Slot für DDRII Speichermodule und unterstützt bis zu 2
GB Arbeitsspeicher.
Weitere Schnittstellen:

3 x RS232 (je nach Modell sind die Anschlüsse evtl. nur teilweise nach außen geführt und
somit verwendbar)

2 x SATA

1 x LAN 10/100/1000 Mbps BaseT (RJ45), 3x LAN 10/100 Mbps BaseT (RJ45)

EIDE

VGA

Tastatur- und Mausanschluss

USB

PCI
Änderungen vorbehalten
IPCOMM GmbH
Gundstraße 15
D-91056 Erlangen
LAN 2 LAN 3
8 Port DB9 Stecker Kabel für 8-fach
serielle Schnittstellenkarte
(Optional: DB25 (Stecker, Buchse) )
Schnittstellenübersicht (im Beispiel Ausführungsvariante
Schnittstellenkarte (PCI 2) und 2-fach Ethernet(PCI 1))
LAN 4
PCI 1
- 4 -
Copyright © 2014 IPCOMM GmbH
Stromversorgungs-
PCI 2 Anschluss
E2M mit 8-fach serieller
