2.2.2 Onboard RS232 Schnittstellen

Das im Industrie-PC installierte Mainboard hat 3 integrierte serielle Schnittstellen. Je
nach Modell sind diese voll oder nur teilweise nach außen geführt und verwendbar.
Die COM3 Schnittstelle ist aktiv, aber für interne Zwecke reserviert und kann für die
Kommunikation nicht verwendet werden.
COM 1 – COM2
SERIAL PORT
RS232 DTE
DB9 Stecker

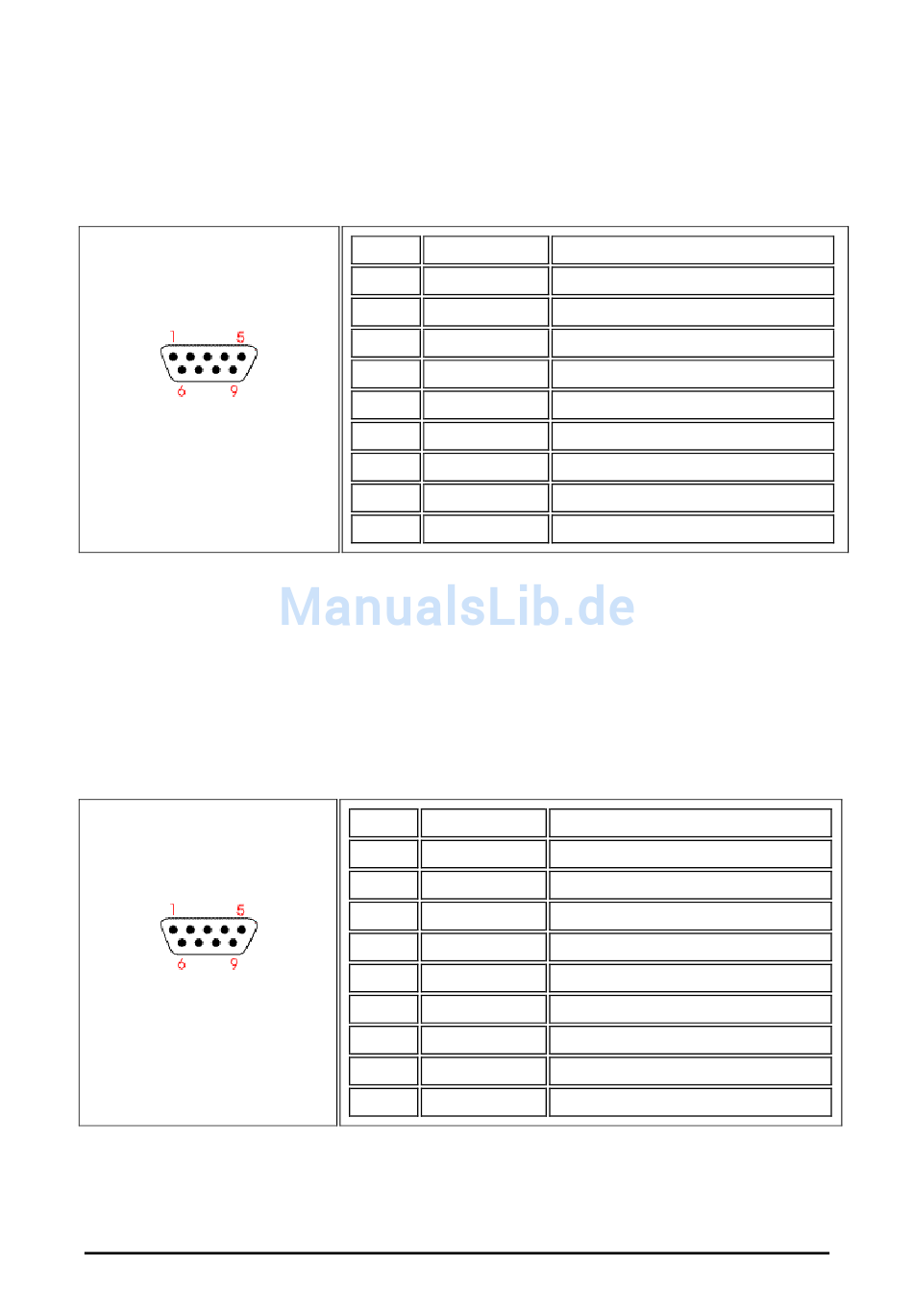

Abbildung 3:
2.2.3 8 Port RS232 Serielle Schnittstellenkarte (RS232 Schnittstelle für Remote

Communication)

In jedem IPC191V3 können je nach Modell bis zu zwei 8-fach serielle Schnittstellenkarten installiert
werden. Die unten stehende Pin-Belegung wird mit einem 8-Port DB9 Steckerkabel realisiert (siehe
Abbildung 2: Schnittstellenübersicht). Andere Kabel (z.B. DB25) sind auf Anfrage möglich.
SERIAL PORT
RS232 DTE
DB9 Stecker
Abbildung 4:
Änderungen vorbehalten
IPCOMM GmbH
Gundstraße 15
D-91056 Erlangen
Pin Richtung
1 EINGANG
2 EINGANG
3 AUSGANG
4 AUSGANG
5
6 EINGANG
7 AUSGANG
8 EINGANG
9 EINGANG
Pin-Belegung der DB9 9-pin DTE RS232 Schnittstelle am Mainboard (COM1-
COM2)
Pin Richtung
1 EINGANG
2 EINGANG
3 AUSGANG
4 AUSGANG
5
6 EINGANG
7 AUSGANG
8 EINGANG
9
Pin-Belegung der DB9 Schnittstelle an der seriellen Schnittstellenkarte
Beschreibung
DCD Data Carrier Detect
RXD Receive Data
TXD Transmit Data
DTR Data Terminal Ready
GND Masse
DSR Data Set Ready
RTS Request To Send
CTS Clear To Send
RI Ring Indicator
Beschreibung
DCD Data Carrier Detect
RXD Receive Data
TXD Transmit Data
DTR Data Terminal Ready
GND Masse
DSR Data Set Ready
RTS Request To Send
CTS Clear To Send
- 5 -
