2.2.9 Stromversorgung

Im IPC191V3 können Netzteile mit unterschiedlichen Eingangsspannungen eingesetzt
werden. Bitte beachten Sie unbedingt die Polung und die Höhe der
Eingangsspannung. Die Eingangsspannung des jeweiligen Geräts ist auf dem
Typenschild (siehe Abbildung 1: IPC191V3 Vorderansicht) verzeichnet.

2.2.9.1 AC Netzteil

Beim Einsatz eines Wechselspannungsnetzteiles wird ein spezielles Netzkabel
(Abbildung 9: Netzkabel) mitgeliefert. Bitte verwenden Sie ausschließlich dieses
Kabel.

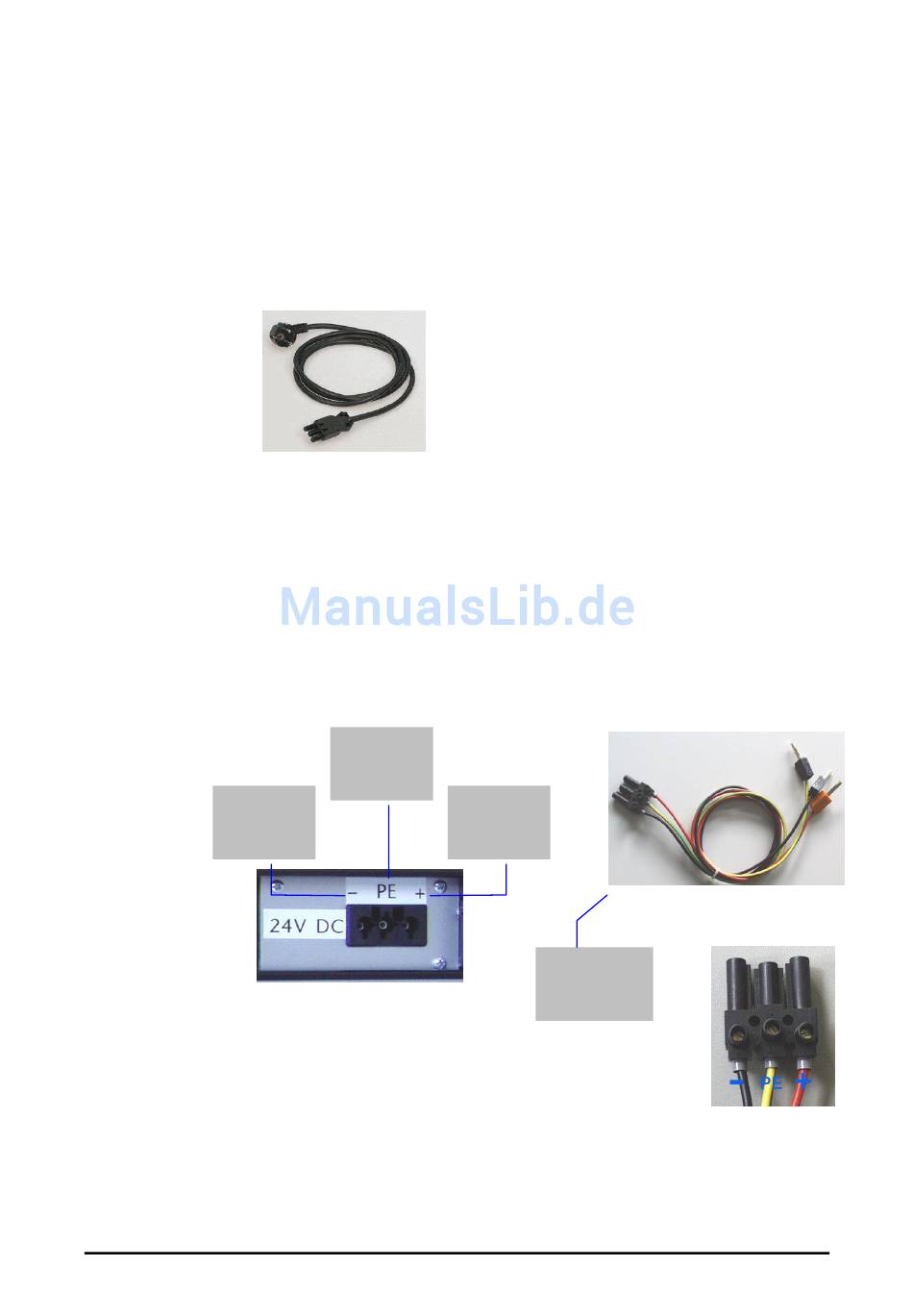

Abbildung 9:

2.2.9.2 DC Netzteil

Bei Gleichspannungsnetzteilen wird nur ein Stecker mitgeliefert. Dieser Stecker muss
verwendet werden. Die Verbindung zur Spannungsquelle muss mit korrekter Polung
erfolgen. Es müssen Leitungen von mindestens 1,5 mm² Querschnitt verwendet
werden.
Spannungs-
eingang
-
Abbildung 10:
Änderungen vorbehalten
IPCOMM GmbH
Gundstraße 15
D-91056 Erlangen
Netzkabel
Erdanschluss
Gleichspannungsanschluss am Netzteil
Spannungs-
eingang
+
DC Netzkabel
(Beispiel, nicht im
Lieferumfang
enthalten)
