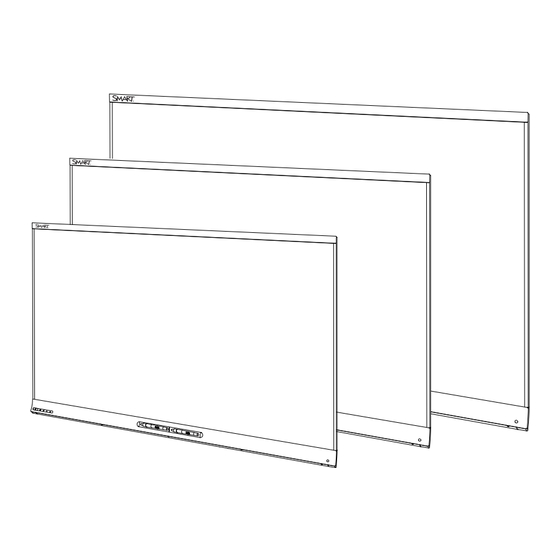

- Seite 1 SMART Board® 6000 Interactive Flat Panels ADMINISTRATORHANDBUCH FÜR DIE MODELLE SPNL-6055, SPNL-6065, SPNL-6065-V2 UND SPNL-6075...
-
Seite 2: Produktregistrierung
Produktregistrierung Bei der Registrierung Ihres SMART Produkts werden wir Sie über einige neue Funktionen und Software-Upgrades informieren. Registrieren Sie sich online unter smarttech.com/registration. Halten Sie die folgenden Informationen bereit, falls Sie den SMART Support kontaktieren wollen: Seriennummer: Kaufdatum: Lizenzen Die Begriffe HDMI und HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing LLC in den USA und anderen Ländern. -
Seite 3: Wichtige Informationen
Wichtige Informationen WARNING Die Nichtbeachtung der Installationsanleitungen, die mit Ihrem Interactive Flat Panel geliefert werden, kann zu Verletzungen oder Schäden am Produkt führen, die nicht durch die Garantie abgedeckt sind. Öffnen oder zerlegen Sie das Interactive Flat Panel nicht. Sie laufen Gefahr, einen elektrischen Schlag durch die im Gehäuse vorherrschende hohe Spannung erleiden. - Seite 4 WICHTIGE INFORMATIONEN Bewegen oder montieren Sie das Interactive Flat Panel nicht, indem Sie ein Seil oder einen Draht an dessen Handgriffen befestigen. Das Interactive Flat Panel ist schwer, daher kann ein Versagen des Seils oder Drahtes oder ein Brechen des Griffs zu Verletzungen führen. Verwenden Sie ausschließlich von VESA®...
-
Seite 5: Stromversorgung
WICHTIGE INFORMATIONEN Das Interactive Flat Panel darf nur mit europäischen TN- und TT-Netzverteilern verwendet werden. Es eignet sich nicht für ältere Netzverteiler vom Typ IT, die in manchen europäischen Ländern zu finden sind. „Dieses System (IT-Typ) wird, von der Erdung isoliert, in einigen Installationen in Frankreich mit Impedanz zu Erde bei 230/400 V und in Norwegen mit Spannungsbegrenzer, neutral, nicht verteilt, bei 230 V Leitung zu Leitung verwendet.“... -
Seite 7: Inhaltsverzeichnis
Inhalte Wichtige Informationen Kapitel 1: Willkommen Über dieses Handbuch Informationen zum Interactive Flat Panel Info zur SMART Software Materialien für Administratoren Materialien für andere Kapitel 2: Montage des Interactive Flat Panels Vor der Montage des Interactive Flat Panels Vertikale Montage des Interactive Flat Panel Montage mehrere Interactive Flat Panels Auswählen eines Montageortes Auswählen einer Höhe Kapitel 3: Anschließen der Stromversorgung und Geräte SMART Board 6055 und 6065 Anschlussfeld... - Seite 8 INHALTE SMART Board 6055 und 6065 - Bildschirmanzeige-Menü SMART Board 6065-G2 und 6075 - Bildschirmanzeige-Menü Anhang B: Fernverwaltung des interaktiven Flachbildschirms Anschließen eines Computers an einem Interactive Flat Panel Konfigurieren der seriellen Schnittstelleneinstellungen Ihres Computers Netzversorgungsmodi Befehle und Antworten SMART Board 6055 und 6065 - Übersicht der Befehle SMART Board 6065-V2 und 6075 - Übersicht der Befehle Anhang C: Einhalten der Umweltrichtlinien für die Hardware-Komponenten Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE)
-
Seite 9: Willkommen
In diesem Kapitel werden die SMART Board® 6000 Interactive Flat Panels sowie dieses Handbuch vorgestellt. Über dieses Handbuch In diesem Handbuch wird beschrieben, wie Sie das SMART Board 6000 Series Interactive Flat Panel einrichten und warten. Es umfasst die folgenden Informationen: So montieren Sie das Interactive Flat Panel: So schließen Sie Stromversorgung und Geräte an:... -
Seite 10: Kapitel 1 Willkommen
Für die Benutzer von Interactive Flat Panels stehen andere Dokumentationen und Materialien zur Verfügung. Informationen zum Interactive Flat Panel Das Interactive Flat Panel der SMART Board Serie 6000 verfügt über die proprietäre DViT® (Digital Vision Touch)-Technologie von SMART auf einem LCD-Bildschirm mit einer e-LED- Hintergrundbeleuchtung. -
Seite 11: Funktionen
KAPITEL 1 WILLKOMMEN Funktionen Das Interactive Flat Panel bietet folgende Funktionen: Feature Beschreibung Touch-Unterstützung Sie haben die Möglichkeit, auf dem Interactive Flat Panel alles zu tun, was Sie auch an Ihrem Computer tun können. Sie können Anwendungen öffnen und schließen, gemeinsam mit anderen Benutzern arbeiten, neue Dokumente erstellen, bestehende Dokumente bearbeiten, auf Websites zugreifen, Videoclips wiedergeben und bearbeiten und vieles mehr. -
Seite 12: Komponenten
KAPITEL 1 WILLKOMMEN Komponenten Das Interactive Flat Panel besteht aus folgenden Komponenten: Nein. Name Weitere Informationen Abgebildet Bildschirm Seite 5 Kameras Seite 5 Kanal mit reflektierendem Band Seite 5 Vorderes Bedienfeld Seite 6 Stift mit Schwamm (×2) Seite 7 Präsenzerkennungssensor Seite 8 Nicht abgebildet Lautsprecher: Seite 8 Anschlussfeld Seite 17 USB-Anschluss Seite 8 Zubehörplatz... -
Seite 13: Bildschirm
KAPITEL 1 WILLKOMMEN Bildschirm Die Bildschirmgrößen unterscheiden sich je nach Model: Modell Diagonal Breite Höhe Bildseitenverhältnis SPNL-6055 138,4 cm 121 cm 68 cm 16:9 SPNL-6065 163,9 cm 142,8 cm 80,4 cm 16:9 SPNL-6065-V2 163,9 cm 142,8 cm 80,4 cm 16:9 SPNL-6075 75"... -
Seite 14: Vorderes Bedienfeld
KAPITEL 1 WILLKOMMEN Vorderes Bedienfeld Das vordere Bedienfeld beinhaltet die Tasten Standby, Eingangsauswahl, Stumm schalten und Lautstärkeregelung. Nein. Name Standby-Taste Eingangswahltaste Stummschalttaste Lautstärke verringern Lautstärke erhöhen WICHTIG Wenn das vordere Bedienfeld mit einer Folie bedeckt ist, ziehen Sie sie ab, bevor sie es verwenden. -
Seite 15: Stifte Mit Schwämmen
KAPITEL 1 WILLKOMMEN Kontrollleuchte Status Problembehandlung Ohne Stromversorgung Bestätigen Sie, dass das Netzkabel des Interactive Flat Panels an einer Netzsteckdose angeschlossen ist (siehe Seite 19). Stellen Sie den Netzschalter in die Position EIN (I) (siehe Seite 21). Leuchtet DPMS (Energiemanagement)- Drücken Sie die Taste Standby , um in dauerhaft gelb Modus... -
Seite 16: Präsenzerkennungssensor
KAPITEL 1 WILLKOMMEN Präsenzerkennungssensor Das Interactive Flat Panel verfügt über einen Präsenzerkennungssensor in seinem Rahmen, die Personen bis zu einer Entfernung von 5 m erkennen können, wenn sich das Interactive Flat Panel im Standby- Modus befindet. Wenn der Sensor Personen im Raum erkennt, schaltet sich das Interactive Flat Panel ein. -
Seite 17: Info Zur Smart Software
Steckplatz angeschlossene Zubehör die Brandschutzanforderungen IEC 60950-1 erfüllt. Info zur SMART Software Um die Funktionen des Interactive Flat Panels der SMART Board Serie 6000 im vollen Umfang nutzen zu können, können Sie die SMART Software auf den am Interactive Flat Panel angeschlossenen Computern installieren. Gehen Sie auf SMART Downloads (smarttech.com/en/Home+Page/Support/Browse+Support/Download+Software). -
Seite 18: Materialien Für Administratoren
KAPITEL 1 WILLKOMMEN Materialien für Administratoren Neben diesem Handbuch stellt SMART Administratoren eine Vielzahl weiterer Materialien bereit. SMART Notebook Software – Installationsunterlagen Mit dem Interactive Flat Panel erhalten Sie eine Lizenz für die SMART Notebook Software und ein einjähriges Abonnement des SMART Notebook Advantage Softarewartungsplans. Informationen zum Installieren der SMART Notebook Software finden Sie im Systemadministratorhandbuch für das Betriebssystem Ihres Computers. -
Seite 19: Materialien Für Monteure
KAPITEL 1 WILLKOMMEN Materialien für Monteure Die Monteure können sich vor der Montage des Produkts die Installationsanleitung, die mit dem Interactive Flat Panel geliefert wird, durchlesen. PDF-Versionen dieser Installationsanleitungen stehen zum Herunterladen bereit. Modell Installationsanleitung SPNL-6055 smarttech.com/kb/170641 SPNL-6065 SPNL-6065-V2 smarttech.com/kb/171107 SPNL-6075 smarttech.com/kb/170996 Monteure sollten außerdem die Überlegungen für Nicht-Standardinstallationen zu Rate ziehen (smarttech.com/kb/171035). -
Seite 21: Kapitel 2: Montage Des Interactive Flat Panels
Montage mehrere Interactive Flat Panels Auswählen eines Montageortes Auswählen einer Höhe Die Montage des Interaktiven Flat Panels SMART Board der Serie 6000 erfordert ein Team professioneller Installateure. Folgende Informationen sind an Installateure gerichtet. Die Installateure müssen diese Informationen und die Installationsanleitung, die mit dem Interactive Flat Panel geliefert wird, vor der Montage des Interactive Flat Panels durchlesen. - Seite 22 KAPITEL 2 MONTAGE DES INTERACTIVE FLAT PANELS Prüfen Sie anhand der lokalen Bauordnungen, ob die Wand das in der folgenden Tabelle angegebene Gewicht des Interactive Flat Panels und der Montageelemente halten kann. Modell Gewicht SPNL-6055 47,4 kg SPNL-6065 61,4 kg SPNL-6065-V2 60,9 kg SPNL-6075 84 kg Verwenden Sie eine Standard-VESA-Montageplatte (nicht im Lieferumfang enthalten) zur Montage des Interactive Flat ...
-
Seite 23: Vertikale Montage Des Interactive Flat Panel
KAPITEL 2 MONTAGE DES INTERACTIVE FLAT PANELS Vertikale Montage des Interactive Flat Panel Das Interactive Flat Panel wurde für die vertikale Montage konzipiert (90° relativ zum Boden plus/minus 5° Toleranz). SMART unterstützt die Montage des Interactive Flat Panels in anderen Winkeln nicht. Montage mehrere Interactive Flat Panels SMART rät davon ab, mehr als drei Interactive Flat Panels nebeneinander zu montieren. Wenn Sie mehrere Interactive Flat Panels nebeneinander montieren, bringen Sie sie wie im folgenden Diagramm gezeigt an. -
Seite 24: Auswählen Einer Höhe
KAPITEL 2 MONTAGE DES INTERACTIVE FLAT PANELS Gewährleisten Sie eine ausreichende Belüftung oder sorgen Sie um das Interactive Flat Panel herum für eine ausreichende Klimatisierung, sodass die Wärme vom Gerät und von den Montageelementen abgeführt werden kann. Wenn Sie das Interactive Flat Panel in einer Aussparung montieren, lassen Sie wenigstens 10 cm Platz zwischen dem Interactive Flat Panel und der Rückwand der Aussparung, um für ausreichend Belüftung und Kühlung zu sorgen. -
Seite 25: Kapitel 3: Anschließen Der Stromversorgung Und Geräte
Anschließen des Raumcomputers Anschluss von Kabeln für Gast-Laptops Anschließen der externen Lautsprecher Nach der Installation jedoch vor dem Einrichten des SMART Board 6000 Interactive Flat Panelsmüssen Sie es mit der Stromversorgung, dem Raumcomputer und den sonstigen Geräten verbinden. SMART Board 6055 und 6065 Anschlussfeld Die nachfolgende Grafik und Tabelle zeigen die Anschlüsse der SMART Board 6055 und... -
Seite 26: Smart Board 6065-V2 Und 6075 - Anschlussfeld
KAPITEL 3 ANSCHLIEßEN DER STROMVERSORGUNG UND GERÄTE Nein. Verbindung Für den Anschluss an: Notizen HDMI® Raumcomputer (Video) Das HDMI-Kabel sollte HDMI 1.4-konform und nicht länger als 5 m sein. Weitere Informationen finden Sie hier: Seite 19 . SMART Board 6065-V2 und 6075 - Anschlussfeld Die nachfolgende Grafik und Tabelle zeigen die Anschlüsse der SMART Board 6065-V2 und 6075 Interactive Flat Panels: Nein. -
Seite 27: Anschließen Der Stromversorgung
KAPITEL 3 ANSCHLIEßEN DER STROMVERSORGUNG UND GERÄTE Nein. Verbindung Für den Anschluss an: Notizen USB Typ-B Raumcomputer (Touch) Siehe Seite 19. HDMI Raumcomputer (Video) Das HDMI-Kabel sollte HDMI 1.4-konform und nicht länger als 5 m sein. Weitere Informationen finden Sie hier: Seite 19 . Anschließen der Stromversorgung Schließen Sie das mitgelieferte Netzkabel vom Netzeingang unten am Interactive Flat Panel an... -
Seite 28: Anschluss Von Kabeln Für Gast-Laptops
KAPITEL 3 ANSCHLIEßEN DER STROMVERSORGUNG UND GERÄTE Anschluss von Kabeln für Gast-Laptops SMART Board 6065-V2 und 6075 Interactive Flat Panels verfügen über zwei zusätzliche Sets von Computeranschlüssen. Sie können Kabel anschließen, mit denen die Anwender von einem anderen Ort im Raum aus, wie z. B. von einem Konferenztisch, Gast-Laptops an einem SMART Board 6065-V2 oder 6075 Interactive Flat Panel anschließen können. -
Seite 29: Kapitel 4: Einrichten Des Interactive Flat Panels Und Des Raumcomputers
Umschalten zwischen Eingabequellen Anzeigen von mehreren Eingabequellen Nachdem Sie das SMART Board 6000 Interactive Flat Panel installiert (siehe Kapitel 2: Montage des Interactive Flat Panels auf Seite 13) und mit dem Raumcomputer verbunden haben (siehe Kapitel 3: Anschließen der Stromversorgung und Geräte auf Seite 17), können Sie beide Geräte einschalten und einrichten. -
Seite 30: Installation Der Smart Notebook Software
KAPITEL 4 EINRICHTEN DES INTERACTIVE FLAT PANELS UND DES RAUMCOMPUTERS Installation der SMART Notebook Software Laden Sie sich die SMART Notebook Software auf den Raumcomputer herunter und installieren Sie sie, um das Interactive Flat Panel im vollen Umfang nutzen zu können. Weitere Informationen finden Sie im Handbuch für Systemadministratoren Ihres Betriebssystems (siehe SMART Notebook Software –... -
Seite 31: Umschalten Zwischen Eingabequellen
KAPITEL 4 EINRICHTEN DES INTERACTIVE FLAT PANELS UND DES RAUMCOMPUTERS Umschalten zwischen Eingabequellen Sie können jederzeit zwischen den Eingabequellen wechseln, indem Sie die Eingangswahltaste am vorderen Bedienfeld betätigen: Option Eingabequelle HDMI1 Raumcomputer HDMI2 Optionales Gast-Laptop (nur SMART Board 6065-V2 und 6075 Interactive Flat Panels) Displayanschluss Optionales Gast-Laptop (nur SMART Board 6065-V2 und 6075 Interactive Flat Panels) Anzeigen von mehreren Eingabequellen... -
Seite 33: Kapitel 5: Warten Des Interactive Flat Panels
Transportieren des interaktiven Flachbildschirms In disem Kapitel sind gängige Wartungsverfahren für das Interactive Flat Panel aufgeführt. Zurücksetzen des Interactive Flat Panels Sie können das SMART Board 6000 Interactive Flat Panel am vorderen Bedienfeld zurücksetzen. So setzen Sie das Interactive Flat Panel zurück: 1. Drücken Sie am vorderen Bedienfeld auf die Taste Standby . -
Seite 34: Aktualisieren Der Firmware Und Software
Anmeldungsbildschirm oder der Desktop Ihres Computers am Interactive Flat Panel eingeblendet. Aktualisieren der Firmware und Software SMART veröffentlicht in regelmäßigen Abständen Updates für die SMART Board 6000-Serie der Firmware zu Interactive Flat Panels sowie für die SMART-Software. Installieren Sie diese Updates für eine hervorragende Erfahrung. -
Seite 35: Verwendung Der Smart Einstellungen
über wichtige Neuveröffentlichungen der SMART Notebook Software und anderer SMART Software zu informieren. Verwendung der SMART Einstellungen Verwenden Sie die SMART Einstellungen zur Konfiguration der SMART Software auf Computern, die mit dem SMART Board 6000 Interactive Flat Panel verbunden sind. smarttech.com/de/kb/170642... -
Seite 36: Öffnen Der Smart Einstellungen
KAPITEL 5 WARTEN DES INTERACTIVE FLAT PANELS Öffnen der SMART Einstellungen So rufen Sie die SMART Einstellungen beim Windows 7-Betriebssystem auf Wählen Sie Start > Alle Programme > SMART Technologies > SMART Werkzeuge > SMART Einstellungenaus. Die SMART Einstellungen werden angezeigt. So rufen Sie die SMART Einstellungen beim Windows 8-Betriebssystem auf 1. -
Seite 37: Kalibrierung Des Interaktiven Flachbildschirms
KAPITEL 5 WARTEN DES INTERACTIVE FLAT PANELS 3. Drücken Sie auf die roten Ziele entsprechend Ihrer Einblendung. Richten Sie den Finger oder die Stiftspitze auf die Mitte eines jeden Ziels und heben Sie den Stift oder Finger dann ab. Sobald Sie den Stift abheben, bewegt sich das Ziel zum nächsten Justierpunkt. WICHTIG Halten Sie den Stift im rechten Winkel an den Bildschirm. -
Seite 38: Reinigung Und Wartung Des Interaktiven Flachbildschirms
10. Justieren Sie den interaktiven Flachbildschirm (siehe Justieren des interaktiven Flachbildschirms auf Seite 28). Reinigung und Wartung des interaktiven Flachbildschirms Bei korrekter Reinigung und Wartung können SMART Board 6000 Interactive Flat Panels jahrelang genutzt werden. Kontrollieren der Installation des Interactive Flat Panels Kontrollieren Sie häufig die Installation des Interactive Flat Panels, um sicherzustellen, dass es weiterhin sicher installiert ist. -
Seite 39: Reinigen Des Bildschirms
KAPITEL 5 WARTEN DES INTERACTIVE FLAT PANELS Reinigen des Bildschirms Befolgen Sie diese Anweisungen, um den Bildschirm des Interactive Flat Panels zu reinigen, ohne dabei seine antireflektierende Beschichtung oder andere Produktkomponenten zu beschädigen. ACHTUNG Schreiben Sie nicht mit Permanentmarker oder trocken abwischbaren Marker auf den Bildschirm. -
Seite 40: Reinigen Des Sensors Für Die Präsenzerkennung
KAPITEL 5 WARTEN DES INTERACTIVE FLAT PANELS ACHTUNG Staubablagerungen in den Kamerafenstern oder auf dem reflektierenden Band können die Touch-Interaktivität beeinträchtigen. SMART empfiehlt, die Kamerafenster und das reflektierende Band wöchentlich auf Ablagerungen zu kontrollieren und sie zu säubern. Verwenden Sie keine Druckluft zur Reinigung der Kamerafenster oder Ränder. Verwenden Sie kein Wasser bzw. -
Seite 41: Entfernen Und Transportieren Des Interactive Flat Panels
KAPITEL 5 WARTEN DES INTERACTIVE FLAT PANELS Verwenden Sie einen Staubsauger mit einer schmalen Düse zur regelmäßigen Reinigung der rückwärtigen Belüftungsöffnungen. Sie müssen dafür u. U. das Interactive Flat Panel von der Wand nehmen. Weitere Informationen zum Abnehmen des Interactive Flat Panels von der Wand finden Sie im Abschnitt Entfernen und Transportieren des Interactive Flat Panels oben. -
Seite 42: Entfernen Des Interactive Flat Panels
KAPITEL 5 WARTEN DES INTERACTIVE FLAT PANELS Entfernen des Interactive Flat Panels Setzen Sie zur sicheren Entfernung des Interactive Flat Panels zwei oder mehr professionelle Monteure ein. WARNING Versuchen Sie nicht, das Interactive Flat Panel aus eigener Kraft zu bewegen. Das Interactive Flat Panel ist sehr schwer. Bewegen Sie das Interactive Flat Panel nicht, indem Sie ein Seil oder einen Draht an den Griffen auf der Rückseite befestigen. -
Seite 43: Transportieren Des Interaktiven Flachbildschirms
KAPITEL 5 WARTEN DES INTERACTIVE FLAT PANELS Transportieren des interaktiven Flachbildschirms Bewahren Sie die Originalverpackung auf, sodass Sie das Interactive Flat Panel für den Transport wieder in einen Großteil der Originalverpackung einpacken können. Diese Verpackung wurde speziell dafür konzipiert, den bestmöglichen Schutz vor Erschütterungen und Vibrationen zu bieten. Falls Sie die Originalverpackung nicht zur Hand ist, können Sie dasselbe Verpackungsmaterial direkt von Ihrem autorisierten SMART Reseller beziehen (smarttech.com/where). -
Seite 45: Kapitel 6: Problembehandlung
Beheben von Problemen mit dem Interactive Flat Panel Um Probleme mit dem Interactive Flat Panel der SMART Board Serie 6000 zu beheben, lesen Sie folgende Informationen. Falls die Probleme weiterhin bestehen oder nicht im Rahmen der folgenden Informationen behandelt werden, wenden Sie sich an den SMART Support (smarttech.com/contactsupport). -
Seite 46: Beheben Von Bildproblemen
KAPITEL 6 PROBLEMBEHANDLUNG Symptom Ursache Lösung Sie befinden sich nicht innerhalb einer Gehen Sie näher an das Reichweite von 5 m des Interactive Flat Panel heran oder Interactive Flat Panels. machen Sie größere Bewegungen. Es befindet sich Glas, Acryl oder ein Entfernen Sie das Material. anderes Material zwischen Ihnen und dem Interactive Flat Panel. -
Seite 47: Beheben Von Berührungsproblemen
KAPITEL 6 PROBLEMBEHANDLUNG Beheben von Berührungsproblemen Beheben Sie Berührungsprobleme mithilfe der folgenden Tabelle: Symptom Ursache Lösung Wenn Sie den Bildschirm berühren, Sie berühren den Bildschirm nicht im Weitere Informationen finden Sie erscheint der Zeiger an der falschen rechten Winkel. unter Das Berühren und Zeichnen auf Stelle. - Seite 48 KAPITEL 6 PROBLEMBEHANDLUNG Symptom Ursache Lösung Die Bildschirmauflösung des ver Das Bild wird von der Grafikkarte des Schalten Sie die Über-/Un bundenen Computers ist korrekt, verbundenen Computers unter terabtastfunktion in der Trei aber rings um das Bild werden abgetastet. bersoftware der Grafikkarte aus bzw. schwarze Balken angezeigt.
-
Seite 49: Lokalisieren Der Seriennummer Des Interactive Flat Panels
Unterhalb des unteren Rahmens Auf der Rückseite des Interactive Flat Panels Fehlerbehebung mit der SMART Software Sie können das SMART Board 6000 Interactive Flat Panel am vorderen Bedienfeld zurücksetzen. Verwenden des SMART Verbindungsassistenten Viele Probleme können durch den SMART Verbindungsassistenten gelöst werden, der in den SMART Einstellungen zu finden ist. -
Seite 50: Verwenden Von Smart Diagnostics
Seite 28). 2. Wählen Sie About Software and Product Support > Tools > Diagnostics. SMART Diagnostics wird geöffnet. 3. Wählen Sie Ansicht > SPNL-6000/SBID8000-G5 Leiste. Das Gruppenfeld wird eingeblendet. 4. Drücken Sie auf Ansicht. Der Bildschirm mit den Sichtfeldern der Kameras wird angezeigt. -
Seite 51: Anhang A: Das Bildschirmanzeige-Menü Benutzen
Klangmenüoptionen OSD Menüoptionen Setup Menüoptionen Menüoptionen Mehrere Fenster Über die Menüoptionen Sie können auf das Bildschirmanzeige-Menü zugreifen, indem Sie das Menü-Bedienfeld benutzen, das sich an der Seite des Interactive Flat Panel der SMART Board 6000-Serie befindet. Nein. Name MENÜ FESTLEGEN [Aufwärts] [Abwärts]... -
Seite 52: Ändern Der Einstellungen Des Bildschirmanzeige-Menüs
ANHANG A DAS BILDSCHIRMANZEIGE-MENÜ BENUTZEN Nein. Name [Links] [Rechts] Ändern der Einstellungen des Bildschirmanzeige-Menüs So ändern Sie die Einstellungen des Bildschirmanzeige-Menüs: 1. Drücken Sie die Taste MENÜ am Bedienfeld. Das Bildschirmmenü wird angezeigt. 2. Markieren Sie durch Drücken auf die Nach-oben- und die Nach-unten-Pfeiltaste eine Menüoption. -
Seite 53: Klangmenüoptionen
ANHANG A DAS BILDSCHIRMANZEIGE-MENÜ BENUTZEN Option Werte Funktion Notizen Helligkeit 0–100 Stellt die allgemeine Helligkeit des Sie können diese Option nur Bildes und des Hintergrundes ein ändern, wenn Sie Benutzer unter Bildmodusauswählen. Kontrast 0–100 Legt den Helligkeitsunterschied Sie können diese Option nur zwischen den hellsten und den ändern, wenn Sie Benutzer unter dunkelsten Bildbereichen fest. -
Seite 54: Osd Menüoptionen
ANHANG A DAS BILDSCHIRMANZEIGE-MENÜ BENUTZEN Option Werte Funktion Notizen 120 Hz 0–100 Legt die Tonentzerrung auf [Nicht verfügbar] 120 Hz fest 500 Hz 0–100 Legt die Tonentzerrung auf [Nicht verfügbar] 500 Hz fest 0–100 Legt die Tonentzerrung auf [Nicht verfügbar] 1,2 kHz 1,2 kHz fest 7,5 kHz 0–100... -
Seite 55: Über Die Menüoptionen
ANHANG A DAS BILDSCHIRMANZEIGE-MENÜ BENUTZEN Option Werte Funktion Notizen Monitor-ID 1–100 Legt eine eindeutige ID für das [Nicht verfügbar] Interactive Flat Panel fest FBC-Steuerung Aktiviert oder deaktiviert das vor [Nicht verfügbar] dere Bedienfeld Aktiviert oder deaktiviert die Prä [Nicht verfügbar] Nährung senzerkennung Reaktivierungszeit 1 Min.–10 Min. -
Seite 56: Smart Board 6065-G2 Und 6075 - Bildschirmanzeige-Menü
ANHANG A DAS BILDSCHIRMANZEIGE-MENÜ BENUTZEN Option Werte Funktion Notizen Touch Firmware-Version [Nicht ver Zeigt die Versionsnummer der [Nicht verfügbar] fügbar] Touch-Firmware des Interactive Flat Panels an OPS-Informationen [Nicht ver Zeigt an, ob ein Modul im Zube [Nicht verfügbar] fügbar] hörsteckplatz installiert ist SMART Board 6065-G2 und 6075 - Bildschirmanzeige-Menü... -
Seite 57: Klangmenüoptionen
ANHANG A DAS BILDSCHIRMANZEIGE-MENÜ BENUTZEN Option Werte Funktion Notizen Grün 0–100 Legt den Grünanteil im Bild fest Sie können diese Option nur ändern, wenn Sie Benutzer unter Farbtemperaturauswählen. Blau 0–100 Legt den Blauanteil im Bild fest Sie können diese Option nur ändern, wenn Sie Benutzer unter Farbtemperaturauswählen. -
Seite 58: Menüoptionen Mehrere Fenster
ANHANG A DAS BILDSCHIRMANZEIGE-MENÜ BENUTZEN Option Werte Funktion Notizen Monitor-ID 1–100 Legt eine eindeutige ID für das [Nicht verfügbar] Interactive Flat Panel fest FBC-Steuerung Aktiviert oder deaktiviert das vor [Nicht verfügbar] dere Bedienfeld Aktiviert oder deaktiviert die Mög [Nicht verfügbar] Aktiv. bei Berühren lichkeit zum Aktivieren des Interactive Flat Panels durch Berühren des Bildschirms. -
Seite 59: Über Die Menüoptionen
ANHANG A DAS BILDSCHIRMANZEIGE-MENÜ BENUTZEN Option Werte Funktion Notizen Audioeingang Fenster1 Legt die Audioeingangsquelle Sie können diese Option nur fest, wenn mehrere Videoein ändern, wenn Sie Dual oder Fenster2 gänge angezeigt werden Quad im Mod. Mehrere Fenster Fenster3 auswählen. Fenster4 [Hängt vom Wählen Sie den Videoeingang für Sie können diese Option nur... -
Seite 61: Anhang B: Fernverwaltung Des Interaktiven Flachbildschirms
Audio Mehrere Fenster Systeminformationen Sie können einen Computer mit dem Raumsteuerungseingang des SMART Board 6000 Interactive Flat Panels verbinden, um per Fernsteuerung Videoeingänge auszuwählen, den interaktiven Flachbildschirm ein- oder auszuschalten und Informationen über die derzeitigen Einstellungen des interaktiven Flachbildschirms abzurufen, wie z. B. Kontrast und Energiestatus. -
Seite 62: Konfigurieren Der Seriellen Schnittstelleneinstellungen Ihres Computers
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS SPNL-6055 SPNL-6065-V2 SPNL-6065 SPNL-6075 WICHTIG Verwenden Sie kein Nullmodem-Kabel. Verwenden Sie nur ein Standard-RS-232-Kabel. Konfigurieren der seriellen Schnittstelleneinstellungen Ihres Computers Konfigurieren Sie die serielle Schnittstelle des Computers, bevor Sie Befehle an das Interactive Flat Panel senden können. So konfigurieren Sie die serielle Schnittstelle Ihres Computers: 1. -
Seite 63: Netzversorgungsmodi
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Netzversorgungsmodi Das Interactive Flat Panel verfügt über drei Leistungsmodi: Energiesparmodus Standby Wenn das Interactive Flat Panel eingeschaltet ist, sind alle Befehle verfügbar. Wenn sich das Interactive Flat Panel im Standby-Modus befindet, sind nur einige der Befehle verfügbar. Befehle und Antworten Wenn Sie zum Aufrufen von Informationen zum Interactive Flat Panel oder zum Anpassen der Einstellungen des Interactive Flat Panels das Raumsteuerungssystem nutzen, geben Sie Befehle nach der Befehlseingabeaufforderung (>) ein. - Seite 64 ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS So zeigen Sie einer Liste von verfügbaren Befehlen an Geben Sie bei der Befehlseingabeaufforderung ? ein und drücken Sie dann auf die EINGABETASTE. So identifizieren Sie den aktuellen Wert für eine Einstellung Verwenden Sie den Befehl get . In diesem Beispiel wird gezeigt, wie das Kontrastniveau abgerufen wird: >get contrast contrast=55...
-
Seite 65: Smart Board 6055 Und 6065 - Übersicht Der Befehle
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS HINWEIS Sie müssen den Videoeingang am interaktiven Flachbildschirm anschließen, um für ihn einen Wert einstellen zu können. Der Videoeingang muss jedoch nicht verwendet werden. So erhöhen oder verringern Sie den Wert einer Einstellung Verwenden Sie den Befehl set, um den Wert um einen bestimmten Betrag zu erhöhen oder zu verringern. -
Seite 66: Quelle
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Verwenden Sie die folgenden Befehle zum Zuweisen der Energiestatuseinstellungen. Befehl Mögliche Werte Antwort Standby- Modus set powerstate [Value] = on powerstate=[Value] = off =standby Quelle Verwenden Sie die folgenden Befehle zum Identifizieren der Quelleneinstellungen. Befehl Antwort Mögliche Werte... -
Seite 67: Video
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Video Verwenden Sie die folgenden Befehle zum Identifizieren der Videoeinstellungen. Befehl Antwort Mögliche Werte Standby- Modus get displaymode displaymode=[Value] standard Nein user dynamic get contrast contrast=[Value] 0–100 Nein get brightness brightness=[Value] 0–100 Nein get tint tint=[Value] 0–100 Nein... -
Seite 68: Audio
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Mögliche Werte Antwort Standby- Modus set red [Value] + [Incremental value] red=[Value] Nein - [Incremental value] =0–100 set green [Value] + [Incremental value] green=[Value] Nein - [Incremental value] =0–100 set blue [Value] + [Incremental value] blue=[Value] Nein - [Incremental value]... -
Seite 69: Systeminformationen
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Mögliche Werte Antwort Standby- Modus set mute [Value] = on mute=[Value] Nein = off set audioinput [Value] =usbaudio audioinput=[Value] Nein =HDMI =OPSDigital set treble [Value] + [Incremental value] treble=[Value] Nein - [Incremental value] =0–100 set bass [Value] + [Incremental value]... - Seite 70 ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Antwort Mögliche Werte Standby- Modus get language language=[Value] Deutsch Nein Arabisch Dänisch Deutsch Spanisch Finnisch Französisch Hebräisch Italienisch Niederländisch Norwegisch Portuiesisch Russisch Schwedisch Türkisch Chinese_sim get modelnum modelnum=[Value] [Modellnummer] Nein get serialnum serialnum=[Value] [Seriennummer] Nein get proximityinstalled...
-
Seite 71: Smart Board 6065-V2 Und 6075 - Übersicht Der Befehle
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Mögliche Werte Antwort Standby- Modus set language [Wert] =English language=[Value] Nein =Arabic =Danish =German =Spanish =Finnish =French =Hebrew =Italian =Dutch =Norwegian =Portuguese =Russian =Swedish =Turkish =Chinese_sim set proximity [Value] = on proximity=[Value] = off set proximityreenable [Value] =1–10 proximityreenable=[Value]... -
Seite 72: Energiestatus
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Energiestatus Verwenden Sie die folgenden Befehle zum Identifizieren der Energiestatuseinstellungen. Befehl Antwort Mögliche Werte Standby- Modus get intpowerstate intpowerstate=[Value] (On/Ein) standby dpms novideo confirm proximitywait welcome get powerstate powerstate=[Value] (On/Ein) standby Verwenden Sie die folgenden Befehle zum Zuweisen der Energiestatuseinstellungen. Befehl Mögliche Werte Antwort... -
Seite 73: Video
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Verwenden Sie die folgenden Befehle zum Zuweisen der Quelleneinstellungen. Befehl Mögliche Werte Antwort Standby- Modus set input [Value] =hdmi1 input=[Value] =hdmi2 =displayport =ops/hdmi =ops/displayport =next set videoinputdetect [Wert] =ops/hdmi videoinputdetect=[Wert] Nein =ops/displayport = off Video Verwenden Sie die folgenden Befehle zum Identifizieren der Videoeinstellungen. -
Seite 74: Audio
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Verwenden Sie die folgenden Befehle zum Zuweisen der Videoeinstellungen. Befehl Mögliche Werte Antwort Standby- Modus set displaymode [Value] =standard displaymode=[Value] Nein =user =dynamic set contrast [Value] + [Incremental value] contrast=[Value] Nein - [Incremental value] =0–100 set brightness [Value] + [Incremental value]... -
Seite 75: Mehrere Fenster
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Antwort Mögliche Werte Standby- Modus get mute mute=[Value] (On/Ein) Nein get balance balance=[Value] 0–100 Nein Verwenden Sie die folgenden Befehle zum Zuweisen der Audioeinstellungen. Befehl Mögliche Werte Antwort Standby- Modus set volume [Value] + [Incremental value] volume=[Value] Nein... - Seite 76 ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Antwort Mögliche Werte Standby- Modus get mwwindow3input mwwindow3input=[Wert] hdmi1 Nein hdmi2 displayport opshdmi opshdmidisplayport get mwwindow4input mwwindow4input=[Wert] hdmi1 Nein hdmi2 displayport opshdmi opshdmidisplayport Verwenden Sie die folgenden Befehle, um mehreren Fenstern Einstellungen zuzuweisen. Befehl Mögliche Werte Antwort...
-
Seite 77: Systeminformationen
ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Systeminformationen Verwenden Sie die folgenden Befehle zum Identifizieren der Systeminformationseinstellungen. Befehl Antwort Mögliche Werte Standby- Modus get autopoweroff autopoweroff=[Value] 15–240 Nein get fwverscr fwverscr=[Value] [Firmware-Nummer der Ska lierungsversion] get fwvertouch fwvertouch=[Value] [Firmware-Versionsnummer des Touch-Controllers] get serialtouch serialtouch=[Value] [Seriennummer des Touch-Con... - Seite 78 ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Antwort Mögliche Werte Standby- Modus get powersave powersave=[Wert] (On/Ein) Nein get fbc fbc=[Wert] (On/Ein) Nein get waketotouch waketotouch=[Wert] (On/Ein) Nein Verwenden Sie die folgenden Befehle für die Zuweisung der Systeminformationseinstellungen. Befehl Mögliche Werte Antwort Standby- Modus...
- Seite 79 ANHANG B FERNVERWALTUNG DES INTERAKTIVEN FLACHBILDSCHIRMS Befehl Mögliche Werte Antwort Standby- Modus set fbc [Wert] = on fbc=[Wert] Nein = off set waketotouch [Wert] = on waketotouch=[Wert] Nein = off smarttech.com/de/kb/170642...
-
Seite 81: Anhang C: Einhalten Der Umweltrichtlinien Für Die Hardware-Komponenten
Anhang C Einhalten der Umweltrichtlinien für die Hardware-Komponenten SMART Technologies unterstützt die globalen Bemühungen zur sicheren und umweltfreundlichen Herstellung, Vertrieb und Entsorgung von Elektrogeräten. Entsorgung von Elektro- und Elektronik- Altgeräten (WEEE) Elektrische und elektronische Geräte enthalten Substanzen, die schädlich für die Umwelt und den Menschen sind. - Seite 82 SMART TECHNOLOGIES smarttech.com/support smarttech.com/contactsupport smarttech.com/de/kb/170642...
