6
HEADPHONE OUTPUT
Gniazdo 6,3 mm służy do podłączenia słuchawek (wyłącznie w podwójnym odbiorniku).
7
HEADPHONE VOLUME LEVEL
Regulator służy do ustawienia głośności słuchawek (wyłącznie w podwójnym odbiorniku).
8
Stelaż do montażu anten w szafie typu rack. Należy usunąć pokrywy, zamontować adapter BNC na przedniej obudowie i połączyć złącza
antenowe BNC (rys. 11, podwójny odbiornik) z adapterem BNC w przedniej obudowie (krótki kabel antenowy i adapter BNC w zestawie).
Następnie należy zamontować anteny na przedniej części odbiornika.
9
Otwory na śruby 19" służące do montażu w szafie rack.
11
10

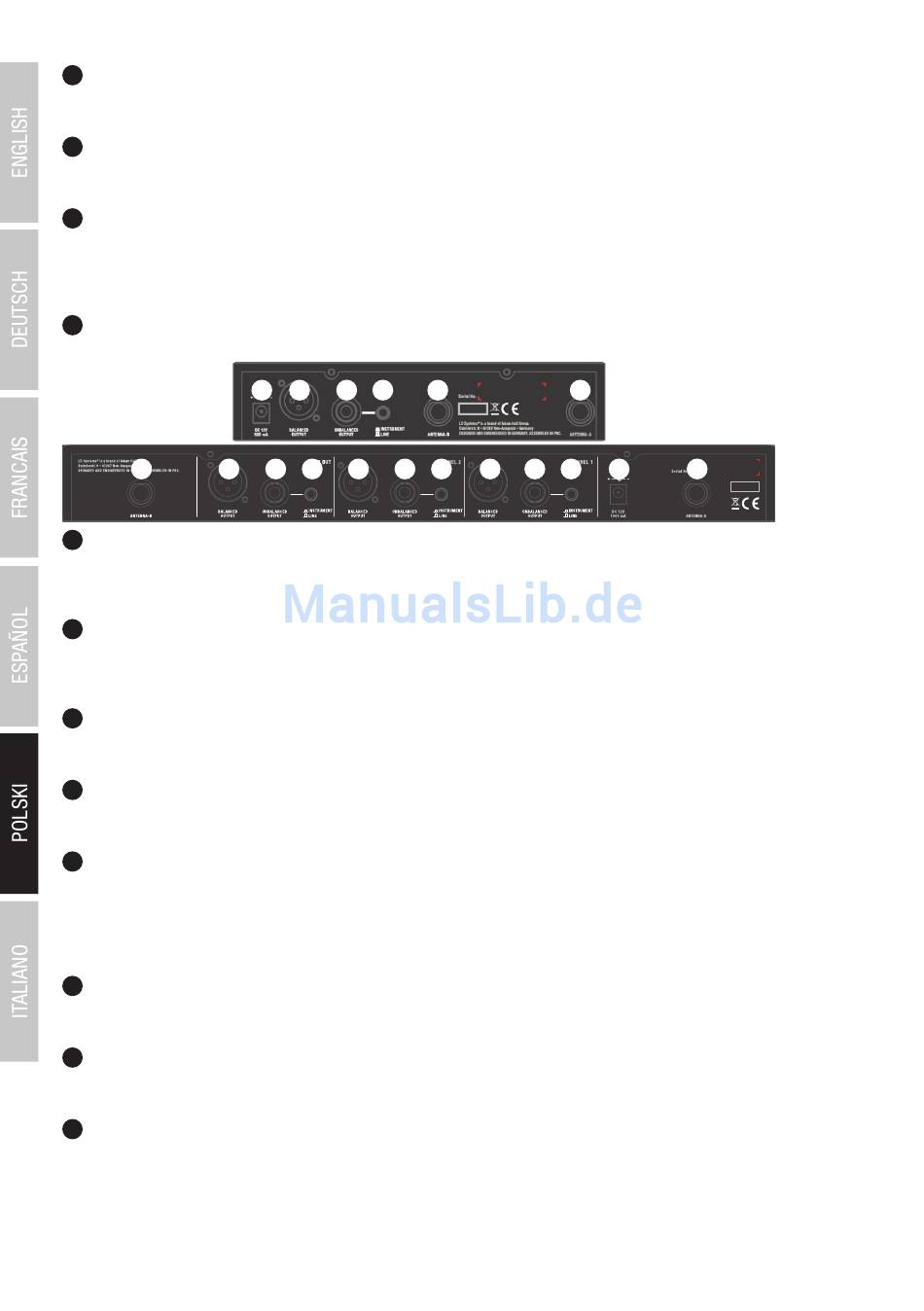

GNIAZDO DC
Gniazdo niskiego napięcia służące do zasilania urządzenia (pojedynczy odbiornik: DC 12 V plus wewnątrz, 500 mA, podwójny odbiornik: DC
12 V plus wewnątrz, 1000 mA). Należy używać wyłącznie adaptera dołączonego do zestawu.
11
ANTENNA A/B
Złącze antenowe BNC A i B. Aby uzyskać optymalny odbiór, należy podłączyć zawartą w zestawie antenę do złączy A i B oraz ustawić w
pozycji „V".
12
BALANCED OUTPUT
Symetryczne wyjście audio z 3-stykowym gniazdem XLR.
13
UNBALANCED OUTPUT
Niesymetryczne wyjście audio z gniazdem 6,3 mm.
14
INSTRUMENT / LINE
Dopasowanie poziomu i impedancji do wejść instrumentalnych lub liniowych dla niesymetrycznego gniazda wyjściowego. W przypadku
podłączenia odbiornika do wejścia wzmacniacza instrumentu (wzmacniacz do gitary lub basu) należy ustawić przełącznik odpowiednim na-
rzędziem (np. długopisem) w pozycji INSTRUMENT, a w przypadku podłączenia do wejścia liniowego pulpitu mikserskiego lub wzmacniacza
w pozycji LINE.
15
BALANCED OUTPUT MIX OUT
Wyjście symetryczne audio z 3-stykowym gniazdem XLR (wyłącznie podwójny odbiornik, miks sygnałów z kanałów 1 i 2).
16
UNBALANCED OUTPUT MIX OUT
Wyjście niesymetryczne audio z gniazdem 6,3 mm (wyłącznie podwójny odbiornik, miks sygnałów z kanałów 1 i 2).
17
INSTRUMENT / LINE MIX OUT
Dopasowanie poziomu i impedancji do wejść instrumentalnych lub liniowych dla niesymetrycznego gniazda wyjściowego MIX OUT (wyłącz-
nie podwójny odbiornik). W przypadku podłączenia odbiornika do wejścia wzmacniacza instrumentu (wzmacniacz do gitary lub basu) należy
ustawić przełącznik odpowiednim narzędziem (np. długopisem) w pozycji INSTRUMENT, a w przypadku podłączenia do wejścia liniowego
pulpitu mikserskiego lub wzmacniacza w pozycji LINE.
62
10
12
13
14
15
16
17
12
11
13
14
12
13
14
11
10
11
