Indhold
Betegnelse
1. Technické údaje............................................................................................................................ 2
2. Objem zakázky ............................................................................................................................. 2
3. Přístroj .......................................................................................................................................... 2
4. Uvedení do provozu...................................................................................................................... 3
5. Údržba a péče .............................................................................................................................. 3
6. Výkres ........................................................................................................................................... 3
A.V. 1 - Eftertryk, også delvist, kræver tilladelse.
Tekniske ændringer forbeholdes. - © Güde GmbH & Co. KG - 2006
1. Tekniske data
Tilslutningsgevind
Driftstryk
Luftforbrug ca.
Antal omdrejninger, max.
Drejemoment, max.
Største skruediameter
Best. Nr.:
Nødvendig luftkvalitet, lufttilførsel:
Renset og med olietåge. Gennem vedligeholdelsesenhed med reduktionsventil og smørekande med
olietåge.
Indstillet værdi for brug:
Indstillet driftstryk (hydraulisk tryk) 6 bar på reduktionsventilen.
2. Leverancens omfang
3. Apparat
Let, nemt at betjene, apparat med trykkobling, særlig omstilling for højre og venstre drift. Komplet med
hurtigspændepatron og bits.
Pas på: Under arbejde med slagskruetrækkeren skal De bære passende sikkerhedsbeklædning.
Overhold sikkerhedsregler.
Sikkerhedsregler
Beskyt Dem selv og Deres omgivelse ved hjælp af passende sikkerhedsforanstaltninger mod uheld.
Brug ikke den pneumatiske skruetrækker til andet formål end den er bestemt til.
-
Beskyt pneumatiske apparater mod børn!
-
Arbejd kun når De er udhvilet og koncentreret.
-
Tilslut trykluftsledningen kun ved hjælp af hurtigkoblingen.
-
Indstilling af driftstrykket skal ske ved hjælp af reduktionsventilen.
-
Brug ikke ilt, eller brandbare gasser som energikilde.
-
Før afhjælpning af fejl skal apparatets tilslutning til trykluft afbrydes.
-
Brug kun originale reservedele.
-
Lad apparatet aldrig løbe i fulde omdrejninger uden belastning.
-
Under arbejde med slagskruetrækkeren skal De bære passende sikkerhedsbeklædning.
-
¼ ''
6 bar
200 l/min.
1800 ot./min.
10 Nm
6,0 mm
40079

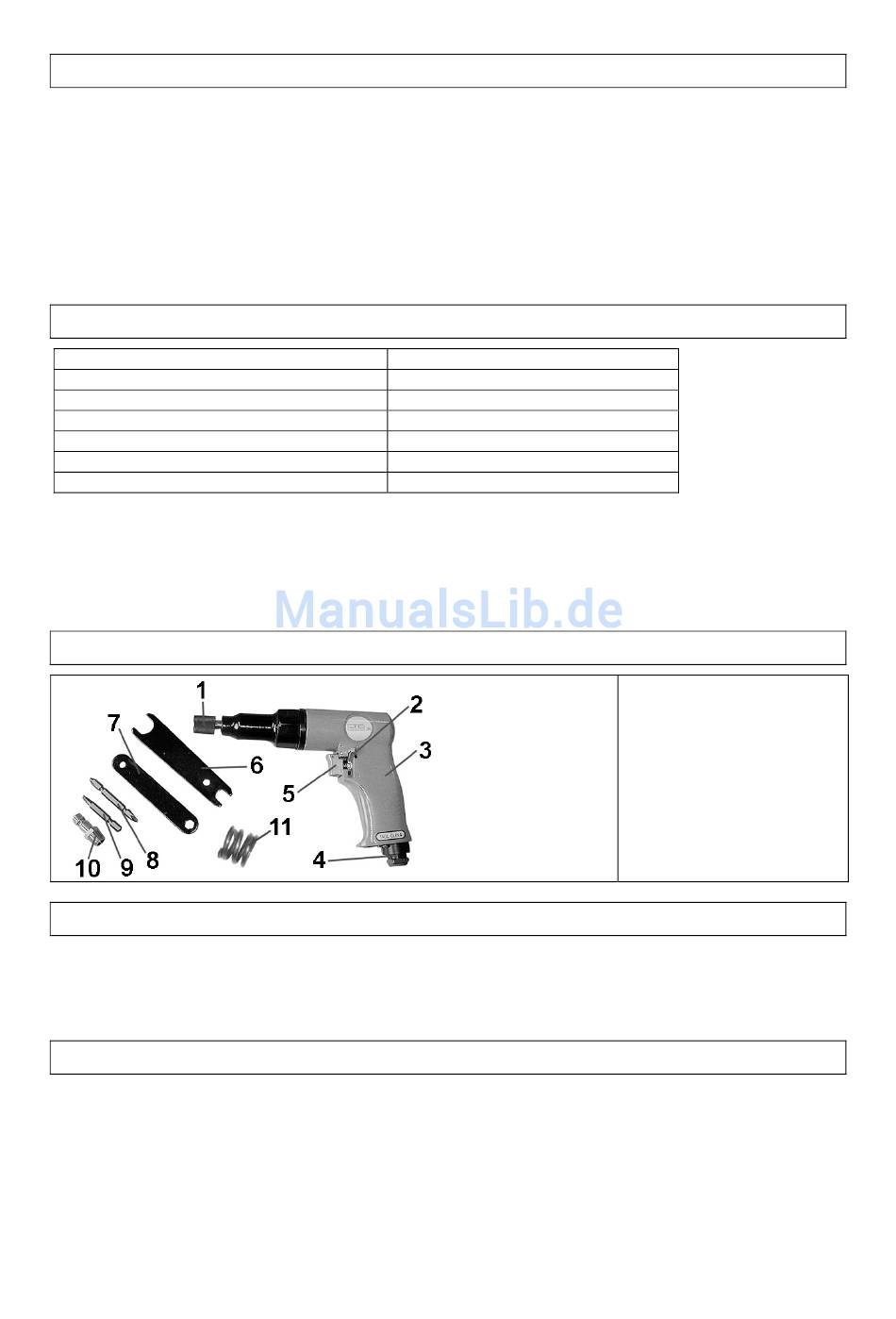

Bill. 1
2
Side
1. Hurtigspændepatron
2. Drift til højre/til venstre
3. Pneumatisk skruetrækker
4. Studs for tilslutning af trykluft
5. Aftrykker
6. Gaffelnøgle
7. Umbraco nøgle
8. Bit
9. Bit
10. Mellemstykke for tilslutning af
trykluft
11. Reservefjeder
DK
