Inhaltsverzeichnis
Bezeichnung
1. Technische Daten ............................................................................................................................ 2
2. Lieferumfang .................................................................................................................................... 2
3. Gerät................................................................................................................................................. 2
4. Inbetriebnahme ................................................................................................................................ 3
5. Wartung und Pflege.......................................................................................................................... 3
6. Zeichnung......................................................................................................................................... 3
A.V. 1 - Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. -
Technische Änderungen vorbehalten. - © Güde GmbH & Co. KG - 2006
1. Technische Daten
Anschlussgewinde
Arbeitsdruck
Luftverbrauch ca.
Drehzahl max.
Drehmoment max.
Schraubkapazität
Artikel-Nr.
Benötigte Luftqualität, Luftversorgung:
Gereinigt u. ölvernebelt. Über eine Wartungseinheit mit Filterdruckminderer und Nebelöler.
Einstellwerte für das Arbeiten:
Eingestellter Arbeitsdruck (Fließdruck) am Druckminderer 6 bar.
2. Lieferumfang
3. Gerät
Leichtes, handliches Gerät mit Druckkupplung, Rechts-/Linkslauf separate Umschaltung. Komplett mit
Schnellwechselfutter und Bits.
Beachten Sie: Tragen Sie beim Arbeiten mit dem Schlagschrauber die erforderliche Schutzkleidung.
Beachten Sie die Sicherheitsbestimmungen.

Sicherheitsbestimmungen

Schützen Sie sich und Ihre Umwelt durch geeignete Vorsichtsmaßnahmen vor Unfallgefahren.
DL-Schrauber nicht zweckentfremden
-
Druckluftwerkzeuge vor Kindern sichern!
-
Nur ausgeruht und konzentriert zu Werke gehen
-
Druckluftanschluss nur über eine Schnellverschlußkupplung verbinden
-
Arbeitsdruckeinstellung muss über einen Druckminderer erfolgen
-
Als Energiequelle keine Sauerstoff oder brennbare Gase verwenden
-
Vor Störungsbeseitigung Gerät von der Druckluftquelle trennen.
-
Nur Orginalersatzteile verwenden
-
Nie bei voller Leerlaufdrehzahl unbelastet laufen lassen.
-
Tragen Sie beim Arbeiten mit dem Schlagschrauber die erforderliche Schutzkleidung
-
¼ ''
6 bar
200 l/min.
1800 U/min.
10 Nm
6,0 mm
40079

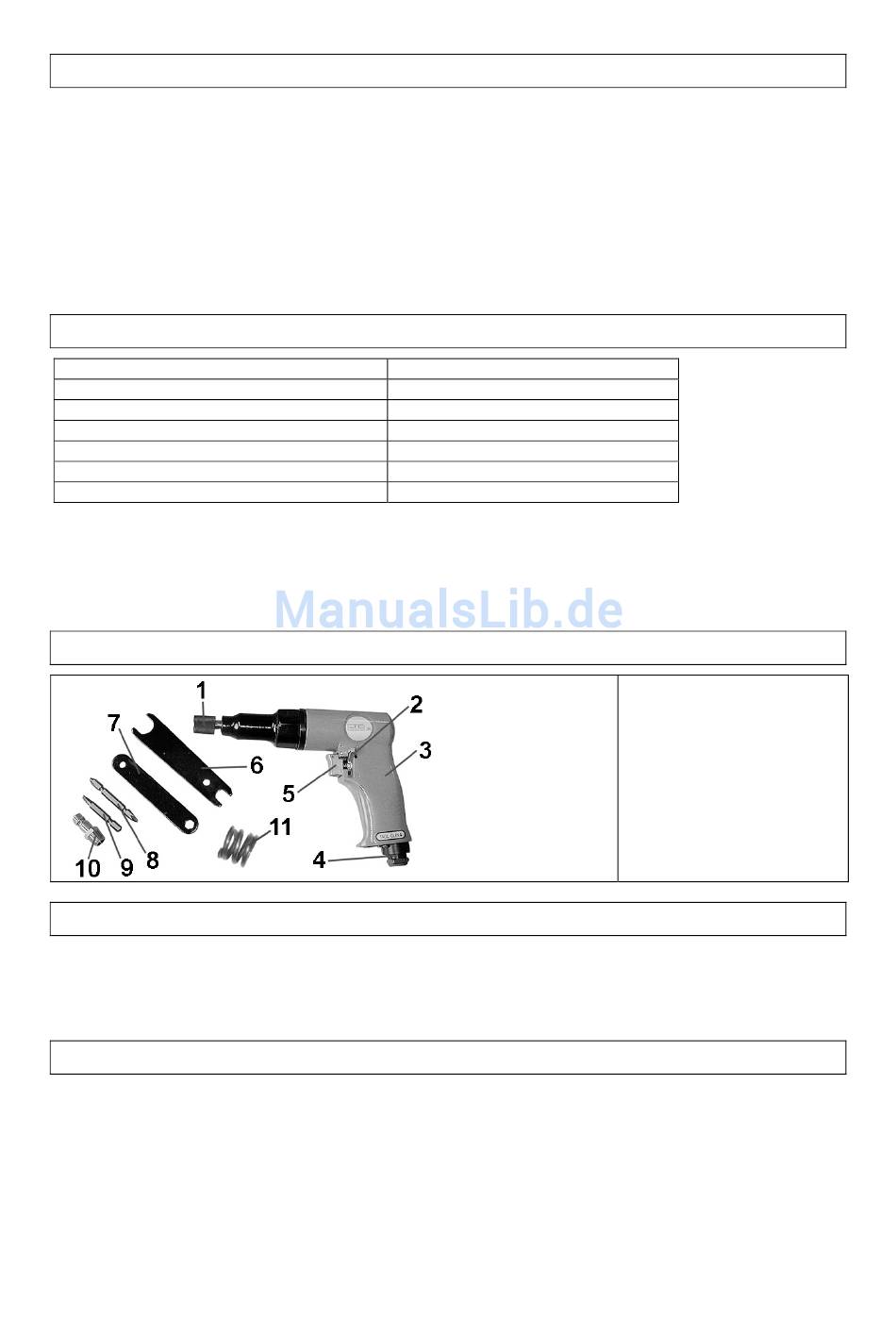

Abb. 1
2
Seite
1. Schnellwechselfutter
2. Rechts-/Linkslauf
3. DL-Schrauber
4. DL-Anschluss
5. Abzugshebel
6. Gabelschlüssel
7. Sechskantschlüssel
8. Bit
9. Bit
10. Stecknippel für DL-Anschluss
11. Ersatzfeder
D
